ROCKET M900 - Qual a maior distância alcanda em um enlace e seu Throughput? Duvidas!!

Boa Noite!!!
Gostaria de saber da Turma da Under, sobre esse Enlace...
Analisando esse Print!!

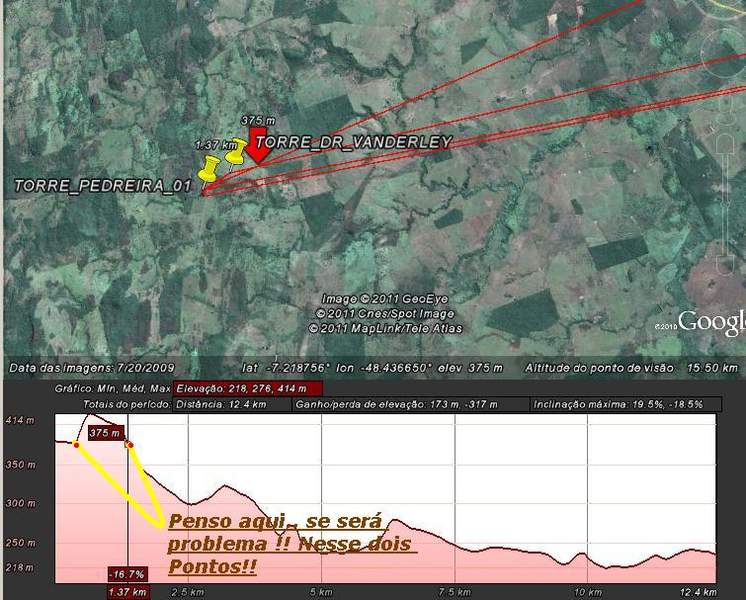

Anexo 20013
1° Qual a maior distancia alcançada pelas Rocket M900 pelos usuarios da Under quem me indicaria a melhor configurações de equipamentos em relação antenas?

2° Preciso incial de 1M a 2M full (passa nessa distancia?)

3° Varias Rotas em 5.8 rápido...

Pensei de Montar em 900 Direto... Sem Muitos investimentos..

Temos outra torre proximo.. Só que esse enlace vai passar pelo morro por Completo... conforme o print abaixo uma 900m distancia...

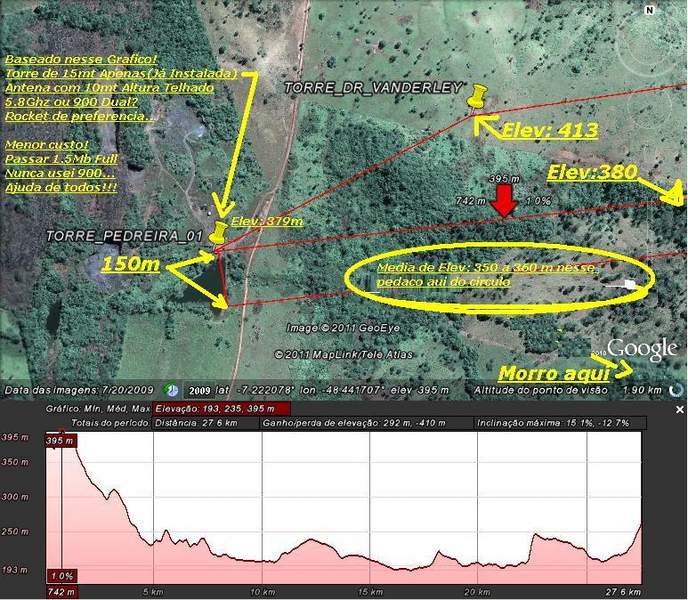

Anexo 20014

Baum

Caso nao de certo vou ter de fazer tudo em 5.8Ghz com Zona Fresnel Liberada, assim, posso passar mais banda e pegar outros Cliente Proximos (Fazendas)!!!

Sucesso a todos!!

Meus agradecimentos

Olha, pra falar a verdade não consegui entender muito bem qual os dois ponto que pretende usar pra fechar em 900 Mhz

Podia fazer assim: Posta uma imagem constando somente os dois pontos, com distancia e analise do relevo, pois fica bem mais fácil.

Ou então posta as coordenadas dos dois pontos.

eu tambem não entendi ..
não vi o final do enlace o ponto b..
poste certinho que verificamos para voce ....

Citação:

---

Postado originalmente por SantiagoMG

Olha, pra falar a verdade não consegui entender muito bem qual os dois ponto que pretende usar pra fechar em 900 Mhz

Podia fazer assim: Posta uma imagem constando somente os dois pontos, com distancia e analise do relevo, pois fica bem mais fácil.

Ou então posta as coordenadas dos dois pontos.

---

Citação:

---

Postado originalmente por SantiagoMG

Olha, pra falar a verdade não consegui entender muito bem qual os dois ponto que pretende usar pra fechar em 900 Mhz

Podia fazer assim: Posta uma imagem constando somente os dois pontos, com distancia e analise do relevo, pois fica bem mais fácil.

Ou então posta as coordenadas dos dois pontos.

---

Obrigado por sua anteção
Nunca utilizei equipamento 900
Pontos
Cidade: 7°11'42.93"S 48°11'59.51"O
Cliente: 7°13'22.06"S 48°26'54.34"O

Primeiro Gáfico(Principal - Direto da Cidade com Cliente)
Perfil de Elevação em questão mostra por onde irá passar o enalce feito em 900
Cidade é Parte maisbaixa em relação ponto do Cliente
Local do Cliente(Pedreira) fica na lateral do morro

Segundo Gráfico (Secundario - Direto da Vila com Cliente)
Perfil de Elevação em questão mostra por onde irá passar o enalce feito em 900
De uma Vila sendo mais baixo que o cliente
Local do Cliente(Pedreira) fica de tráz do morro

Marcador Torre_Morro_Vanderley
Dá para eu fechar numa boa em 5.8 de quaquer lugar.. Cidade ou Vila direto para Morro Zona Livre

Mas tem uma questão visando uma economia e também Pedir Autorização ao Dono da Fazenda para montar.. essa estrutura abaixo

Equipamentos:
Torre de 18m.(AutoPortante)
Placa Solar
Bateria 60A
Radios + Antena(enlace)
Radios Enlace (Torre com Cliente Predeiras)
Para Raio
Sistema de Iluminação

Pretendo resumir em apenas
02 Rocket M900
e
02 Antenas Celular 9000MHz 20dbi
Descrição antenas
Frequência: 890 a 960 MHz
Ganho: 20 dBi
Relação F/B: >20 dB
VSWR: < 1.5:1
Conector: N Fêmea
Polarização: Linear vertical ou horizontal
Rejeição de Polarização: > 25 dB
Potência Máxima:100 W
Impedância: 50 Ohms
Largura de faixa: 100 MHz
Resistência a ventos:100 km/h
Ventos operacionais: 50 km/h
Diâmetro de Mastro: 25 a 31 mm
Material: Alumínio anodizado, latão cromado, polipropileno
Acabamento: Pintura epóxi
Peso: 2.210 g
Dimensão: 2.840 mm
Instalação: Externa
Número de elementos: 30

Espero ter tirado suas duvidas e de todos!!
Sucesso a todos!!

Não entrei na geografia. Achei meio complicado entender a distribuição proposta.
Talvêz não seja mais prático fazer repetidora e utilizar 5.8?
Eu pensaria duas vêzes em usar Rocketm900, pelo fato de não estar homologado.
De uma hora para outra voce pode ficar sem sua rede.
A não ser que já esteja todo o provedor sem documentação. Daí tanto faz se é homologado ou não. Numa fiscalização vai fechar igual.
Mas se está pensando na legalidade existe uma outra solução em 900 mhz que é da MDBrasil que é homologado, mas é bem mais caro.

Anexo 20052Fiz uma simulação com um equipamento com características parecidas com o Rocket 900 e obtive o resultado de que não é viável implementar o enlace.

Vc pode observar no gráfico que toda a zona de fresnel fica obstruída.

Todavia, isso não quer dizer que impossível, pois como disse trata-se de uma simulação. Recentemente eu consegui fechar um link utilizando dois Rocket M5, mesmo a simulação me mostrando que não era viável.

Porém no meu caso o morro que obstruía a visada era bem distante dos dois pontos que eu estava ligando. Já no seu caso, o ponto de obstrução fica bem próximo ao cliente e acho que ficaria difícil.

Minha sugestão para seu caso é a seguinte: compra um par de Rocket M5 com antena Rocket Dish de 30db e faz um teste, tenta fechar direto com Rocket M5 mesmo, não o de 900 Mhz. Ativa o Airmax, coloca ele na potência máxima, e diminui o canal para 5Mhz. Talvez consiga.

Se não conseguir mesmo fechar direto, vc não perde nada de equipamento, pois pode montar ele numa repetidora nesse morro alto que tem perto do cliente (Morro Vanderley).

Bom, espero que tenha conseguido ajudar.

Só pra complementar, eu fiz uma nova simulação colocando uma torre de 40 metros no lado do cliente e aí deu uma visada muito boa.

Aí vc tem que ver o que acha mais interessante, pois uma torre de 40 metros não é muito barata não.. ehehe

Obrigrado.. por todas as dicas...

Objetivo Principal: Levar acesso de internet e voip ao Cliente fora da Cidadeiente

Objetivo Secundário: Levar acesso de internet a baixo custo de implementação

Com ja foi explicados por todos.... RocketM9 não homologadas ainda.
Vou agora pesquisa sobre o assunto

Os graficos: Peço desculpas se não foram de facil interpetração pois objtivo era demonstra onde passaria o enlace. onde ele poderia chegar em caminhos alternativos um 900

Simulações: Fiz todas possiveis utilizando os diversos softwares - Anatel - Airlink - PTP Esimator - Ligowave - LinkPlaner - Radio Mobile em 5.8

Para esse caso tenho varias situações, todos Simulados e conferido no Campo(Visada) em 5.8 utilziando AirGrid - NanoBriged.


1 Projeto: Saindo da Cidade Direto com Cliente, Torre no cliente seria de 70mt visada direta zona Fresnel liberada. Mais eu iria Subir Por etapa de teste
1 Teste - Torre de 30mt - Executar o Enlace não fechou passar para proximo teste.
2 Teste - Torre de 40mt - Executar o Enlace não fechou passar para proximo teste.
3 Teste - Torre de 50mt -Executar o Enlace não fechou passar para proximo teste.
4 Teste - Torre de 60mt -Executar o Enlace não fechou passar para proximo teste.
5 Teste - Torre de 70mt -Executar o Enlace não fechou passar para proximo teste.
Fazer a repetidora e solicita ao dono da FAzenda autorização para instalar a Torre AutoPortante
Sendo possivel fechar o enlace num desse teste...

2 Projeto: Saindo da Cidade para um Repetidora quem fica no morro media de 414 elevação e depois outro enlace com NanoM5 saindo dessa Rpetidora com Escritório do Cliente.

A ornde de execução dos projeto e visando o mais simples e rápido de implementar

Utilizando 900
Pensei em economizar para o cliente... O Cliente tem Amigos que moran na parte alta da Cidade.. O enlace sairia de uma dessas casas via 900.. sem precisa de montar Torre Altas nas duas Pontas.

Esse tópico seria para saber.. a Distancia maxima Alcançado por RockeM900, não simulados mais sim ja em produção...

Desde ja agradeço atencção de todos..
se alguém achar que devo fechar o tópico avisem...

Citação:

---

Postado originalmente por FANTOXY

Obrigrado.. por todas as dicas...

Objetivo Principal: Levar acesso de internet e voip ao Cliente fora da Cidadeiente

Objetivo Secundário: Levar acesso de internet a baixo custo de implementação

Com ja foi explicados por todos.... RocketM9 não homologadas ainda.
Vou agora pesquisa sobre o assunto

Os graficos: Peço desculpas se não foram de facil interpetração pois objtivo era demonstra onde passaria o enlace. onde ele poderia chegar em caminhos alternativos um 900

Simulações: Fiz todas possiveis utilizando os diversos softwares - Anatel - Airlink - PTP Esimator - Ligowave - LinkPlaner - Radio Mobile em 5.8

Para esse caso tenho varias situações, todos Simulados e conferido no Campo(Visada) em 5.8 utilziando AirGrid - NanoBriged.


1 Projeto: Saindo da Cidade Direto com Cliente, Torre no cliente seria de 70mt visada direta zona Fresnel liberada. Mais eu iria Subir Por etapa de teste
1 Teste - Torre de 30mt - Executar o Enlace não fechou passar para proximo teste.
2 Teste - Torre de 40mt - Executar o Enlace não fechou passar para proximo teste.
3 Teste - Torre de 50mt -Executar o Enlace não fechou passar para proximo teste.
4 Teste - Torre de 60mt -Executar o Enlace não fechou passar para proximo teste.
5 Teste - Torre de 70mt -Executar o Enlace não fechou passar para proximo teste.
Fazer a repetidora e solicita ao dono da FAzenda autorização para instalar a Torre AutoPortante
Sendo possivel fechar o enlace num desse teste...

2 Projeto: Saindo da Cidade para um Repetidora quem fica no morro media de 414 elevação e depois outro enlace com NanoM5 saindo dessa Rpetidora com Escritório do Cliente.

A ornde de execução dos projeto e visando o mais simples e rápido de implementar

Utilizando 900
Pensei em economizar para o cliente... O Cliente tem Amigos que moran na parte alta da Cidade.. O enlace sairia de uma dessas casas via 900.. sem precisa de montar Torre Altas nas duas Pontas.

Esse tópico seria para saber.. a Distancia maxima Alcançado por RockeM900, não simulados mais sim ja em produção...

Desde ja agradeço atencção de todos..
se alguém achar que devo fechar o tópico avisem...

---

Amigo,
Só utilize 900mhz onde não houver visada e onde 2.4ghz ou 5.8ghz não atenderem.
900 mhz é coisa séria. Poucos técnicos sabem trabalhar com esse tipo de instalação.
Já fechei enlaces com apenas 18dbm usando kits homologados e antenas de 15dbi (homologadas) onde antes havia um radio de 10watts não homologado e com uma conexão lastimável.
Pra teres idéia, duas semanas de testes e alinhamento a laser, fizeram o link sair de meros 100kbs pra 3200kbps por canal.
900 mhz é uma solução viável sim, se for implementado por uma empresa séria.
Tem que respeitar limite de potência irradiada, pois senão, as operadoras de telefonia celular irão te achar onde quer que voce esteja!
Se precisar de projeto , entra em contato que podemos conversar.
Pro link de dados e voip eu usaria 5.8ghz , 900mhz somente pra algum cliente atrás de morro ou em algum vale. em 5.8ghz possibilita vc passar até 75mb reais por canal. em 900mhz não passa de 20mbps.
Abraço e ótimo final de semana a todos.

nao entedi nada do que falou
