Caso de sucesso, enlace de 74Km direto

Bom noite pessoal do Under, venho aki postar um caso de sucesso de um enlace de 74km direto.

Equipamentos usados.

2 - Antenas Ubnt Dish de 34 Db.
2 - Routerboard 433AH
4 - Pigtail MMCX
4 - Pigtail Proeletronic de 40cm
2 - Cartões R52hN
2 - Caixas herméticas de Metal.
1 - Fonte para Alarme com 2 Baterias 7a 24V
1 - Fonte 24 V Ubnt
2 - Suportes (Desenvolvido por mim para nivelamento perfeito)
Cabos Blindados com conectores

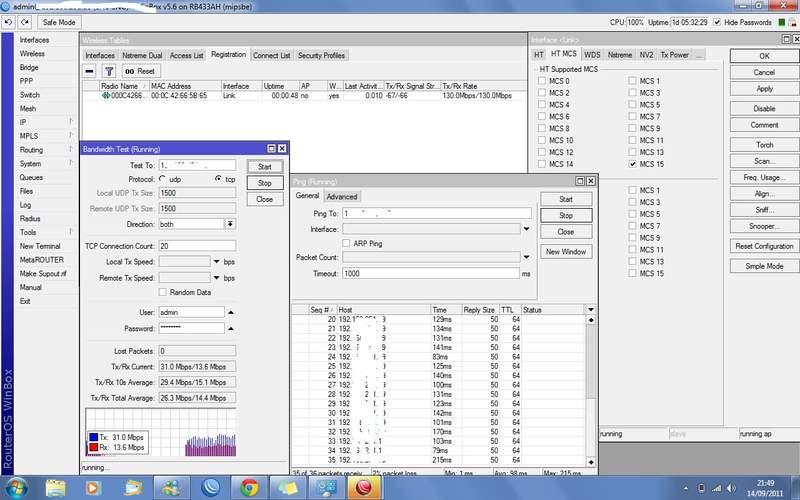

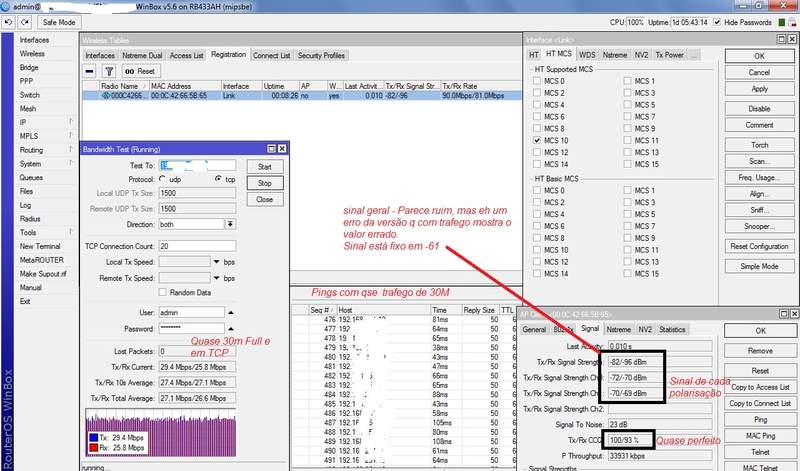

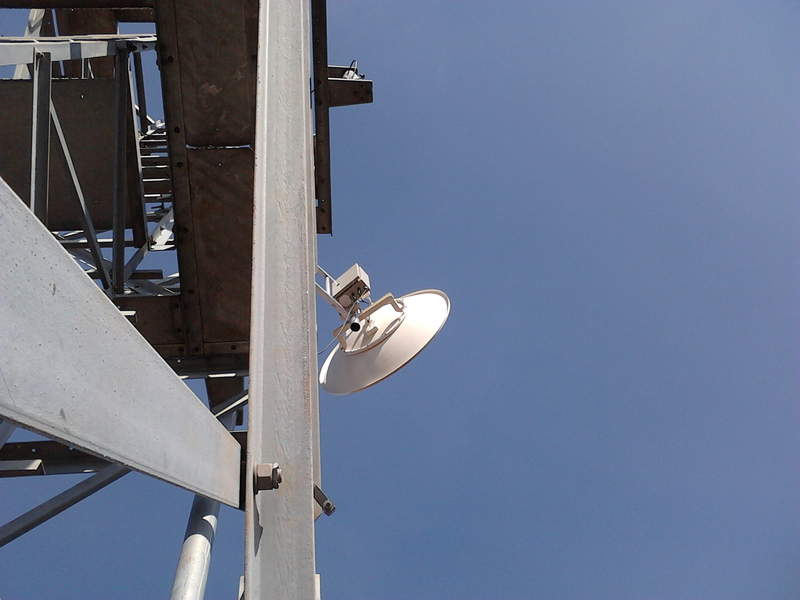

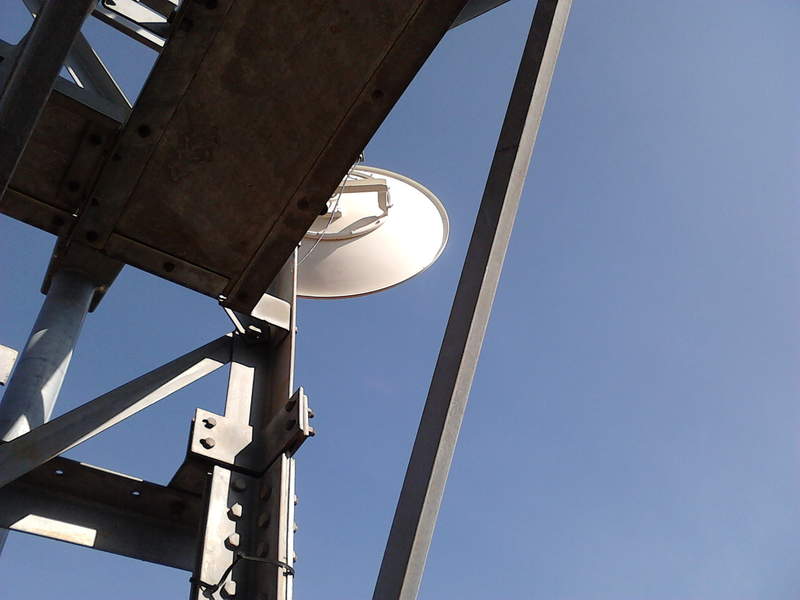

Resultados nas fotos. Qualquer duvida ou ajuda, entrar em contato comigo por mp.

Att;
Pedro Henrique

Anexo 27556Anexo 27557Anexo 27558Anexo 27559Anexo 27560Anexo 27561Anexo 27562Anexo 27563Anexo 27564Anexo 27565

Parabens.

Parabéns ficou bem feito.

Mas ainda prefiro usar a Rocket da Ubiquiti ou Rádio digital para essa distância.

Rocket não fecha essa distancia não, para fechar somente em 10Mhz, e nisso não passa 15MB e aguenta poucos pacotes!!! Rocket foi feito para no maximo 50 Km em 20Mhz. Pode conferir pela barra da ACK do proprio Rocket.

Radio Profissional para passar 15MB eh exagero, é rasgar dinheiro a toa.
Se ver nas minhas fotos verá q temos na rede Ceragon, SIA. Temos 2 pares de Ceragon para chegar essa semana, sabemos dimensionar os equipamentos para cada serviço, não gastamos dinheiro sem a devida necessidade

Amigo, porque não usou os rádios da ubiquiti (rocket)????

Como ja disse anteriormente, os Rocket não são feitos para essa Distancia. E não aguentam muitos PPS, coisa q neste enlace preciso. Os testes de banda dos rockets são ilusórios.

Rockets são muito bons, mas para o q ele e destinado, não podemos querer faze-los tirar aguá de pedra.

Que configuração utilizada na wirelles, amigo? E quanto setou neste cartão? grato e parabéns!

Cada um tem sua maneira de analisar...

Se voce procurar um profissional de grandes telecoms ele terá uma visão X da questão assim como um outro profissional uma visão Y.

O produto final que é o serviço e a qualidade deste alinhada aos custos e manutenção é o que importa.

Por isso parabéns pelo projeto!

Se desejar passar a maneira que foram configurados os cartões para o pessoal do Under Será de grande ajuda!

Obrigado!

Como eu disse, não podiamos gastar muito neste enlace, pois está previsto uma mudança logo para radio Digital, mas ainda não e viável pela estrutura da torre ser muito frágil para suportar as antenas de 1.8M

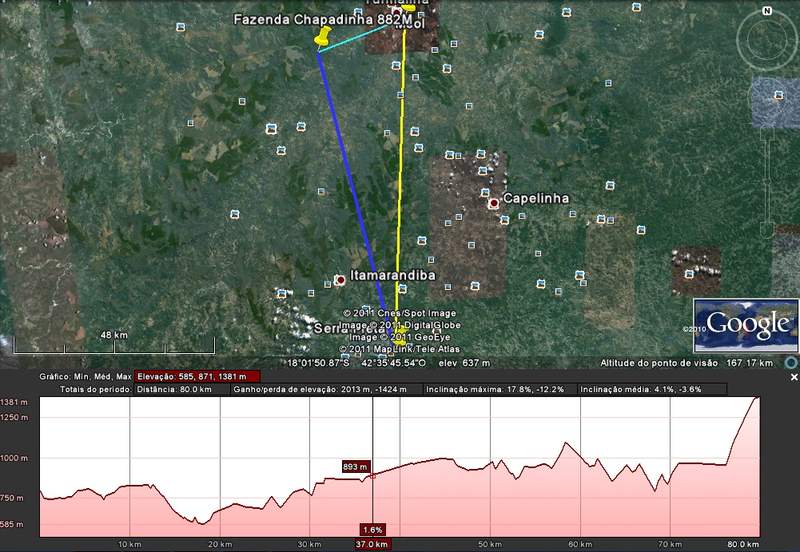

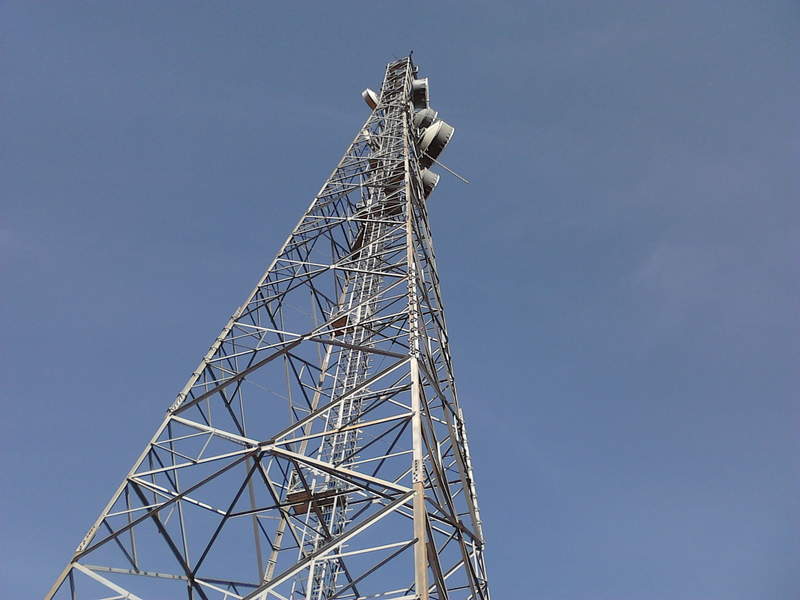

A Torre da Foto eh um desvio para o Link pq na torre final do Link não e possível fechar o Enlace pois e baixa (25M), Anexo 27604Estes enlaces estão fechados, o Ponto Final e a MSol, Onde chega os 2 links. Nesse link mais longo passa 20M Tx por 10 RX, ele está de Bkp.

Já esta sendo instalada uma torre de 40M onde será possivel instalar os Radio Digial Ceragon IP10 com antenas Andrew de 1.8 e ODU HP para fechar os links. Ai acabo com o desvio.

Att;
Pedro Henrique

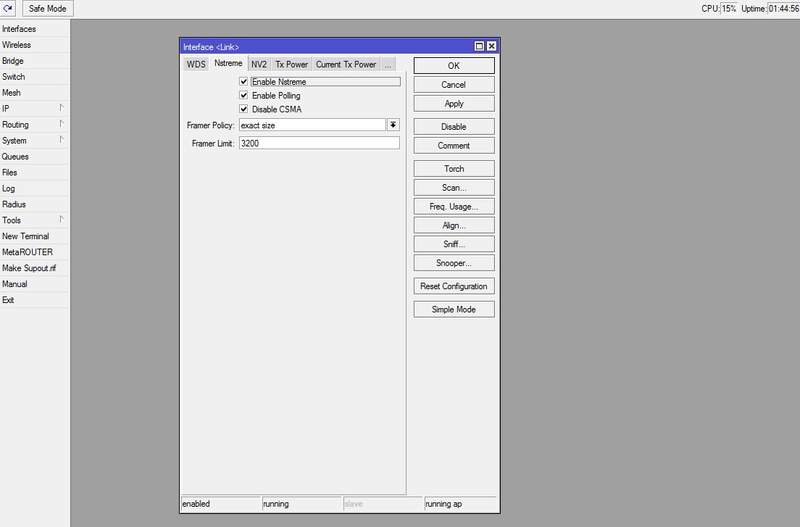

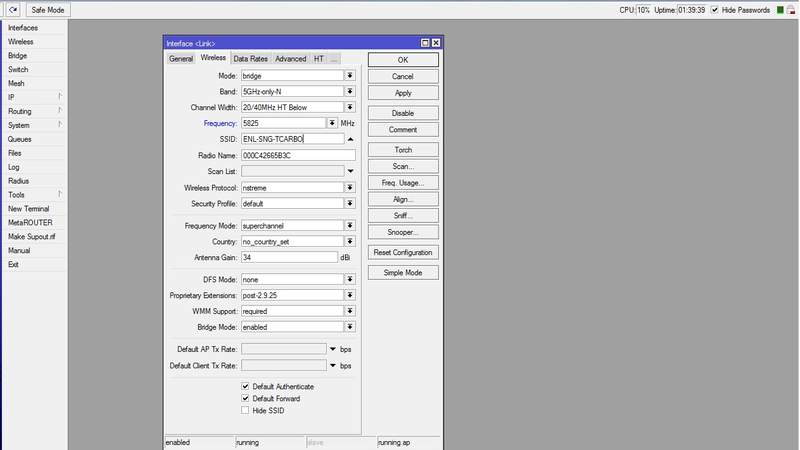

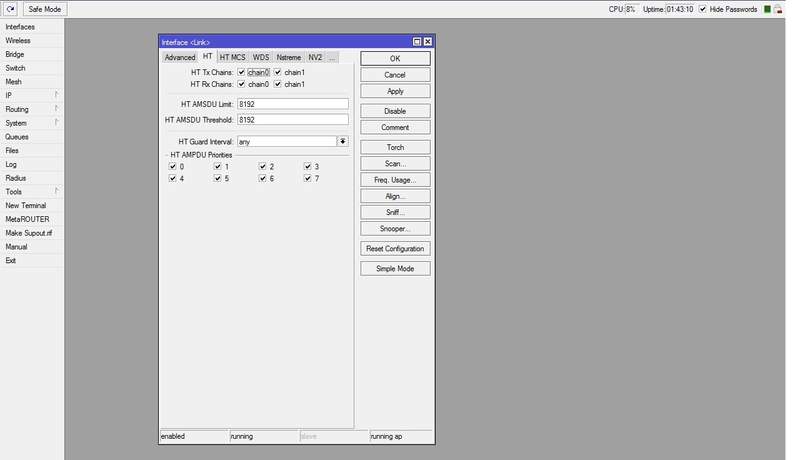

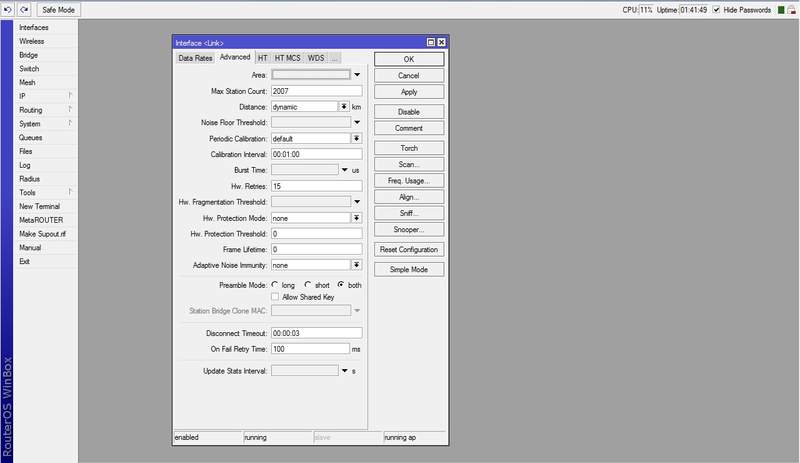

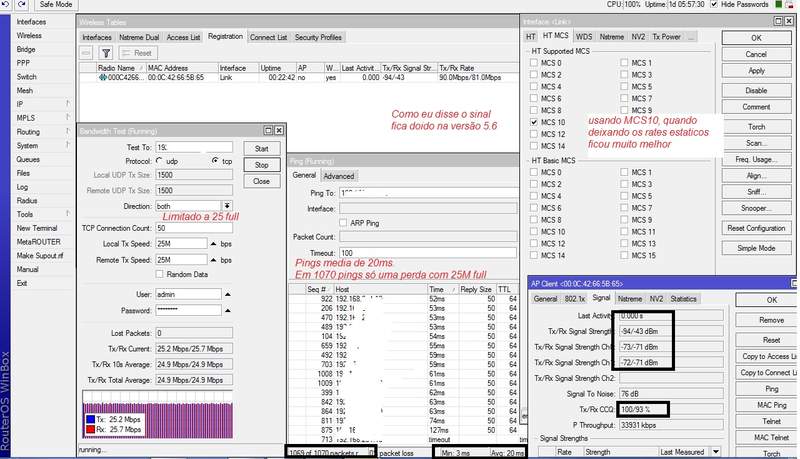

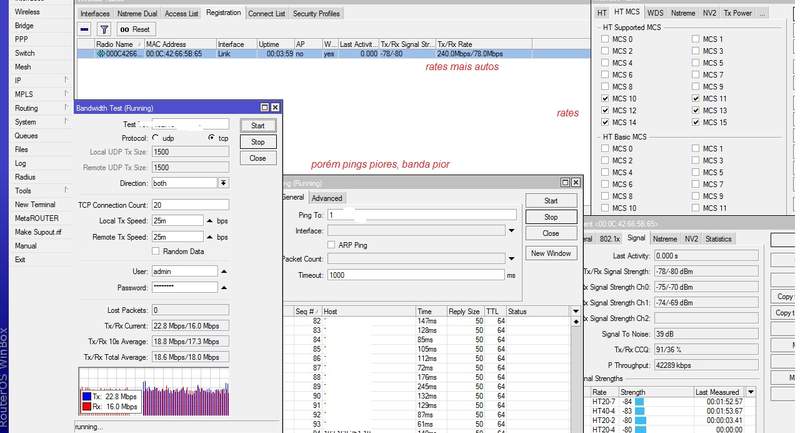

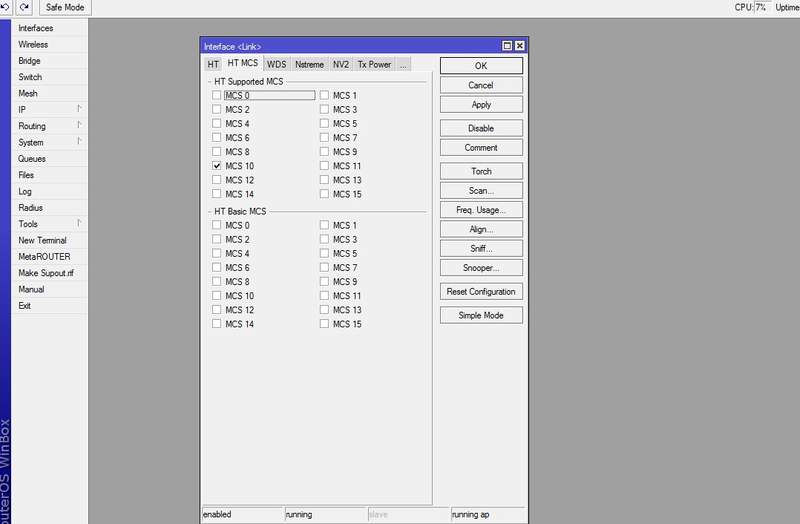

Segue os Prints da configurações do Enlace.
Anexo 27605Anexo 27606Anexo 27607Anexo 27608Anexo 27609
A outra ponta esta só muda para Station e deixa os Rates em Default pois obedecerá ao AP.

Eh como uso em Bridge transparente usamos túnel MPLS/VPLS.

Qlqr duvida estamos ai

Muito bom amigo....parabens.

Confiaria muito mais no MK para este enlace tmbm, por ter mais recursos para melhora do enlace.

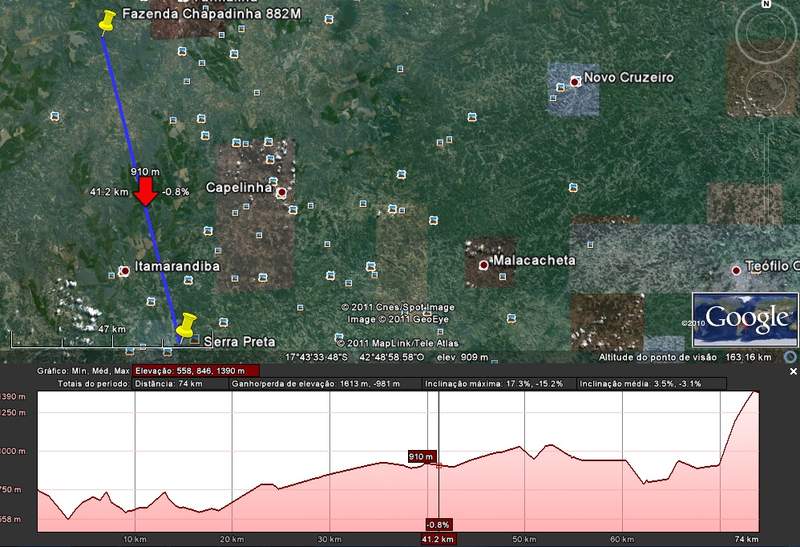

Me diz uma coisa, esse programa que usou para a topografia do local é algum plugin do Google?
Vlw

Nao, ja faz parte do google earth mais novo. So vc trasar a linha
clicar com o botao direito e ir em mostrar perfil de elevacao.
Desculpe a falta de acentuacao, estou via celular.

Parabéns, ficou show de bola...

Amigo tentou usar o NV2?? com essa mesma config sua passei pela mesma situação, quando deixava o rate mais alto o ping subia demais, para abaixar o ping tive que baixar as taxas isso usando o nstreme... ae ativei o NV2 e fiz o tunelamento MPLS/VPLS e ficou uma maravilha, 50 mb full e ping de 3 a 5 seg.

Ql a distancia do seu enlace???
Pois tive relatos e experiencias próprias q acima de 50km o NV2 não funciona bem.
Mas vou testar.

Obrigado pela sugestão.

a distancia do meu eh pequena, 3 km mas peguei as intruções de como fazer em um topico onde o cara tinha um ptp de 70km

Eh, testei aki, mas o desempenho foi pouco pior, estava passando 28M full com Nstreame e ficou passando 22M Full com o NV2, mas foi um bom teste.

Obrigado pela dica

Legal, é bom para saber como se comporta esse protocolo em longas distancias, bem longa hehehe... abs

Obrigado, amigo, por compartilhar. Mas, sem querer abusar... rssss - qual a potencia usada no cartão??? valeu !!!

Está em 17 Db.
