gostaria que alguém me ajuda-se com o calculo exato
referente a altura das antenas com as coordenadas abaixo:
ponto A
latitude 3º0`59.80"S
longitude 59º59'9.77"O
ponto B
latitude 3º0'22.50"S
longitude 59º55'36.31"O
que tipo de equipamento usar para este enlace, apenas quero enviar internet de minha casa para casa de meu pai, passa 20 mb.
grato pela ajuda.
amigo aki no under tem varios materias com programas que faz o calculo para vc
com ele vc verá qual equipamento será melhor para vc usar
Teria como enviar as coordenadas na anotação Graus decimais? so para tirar uma duvida aqui.

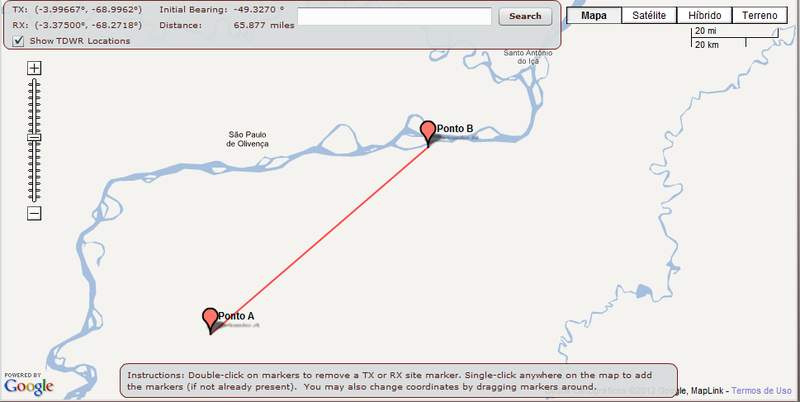

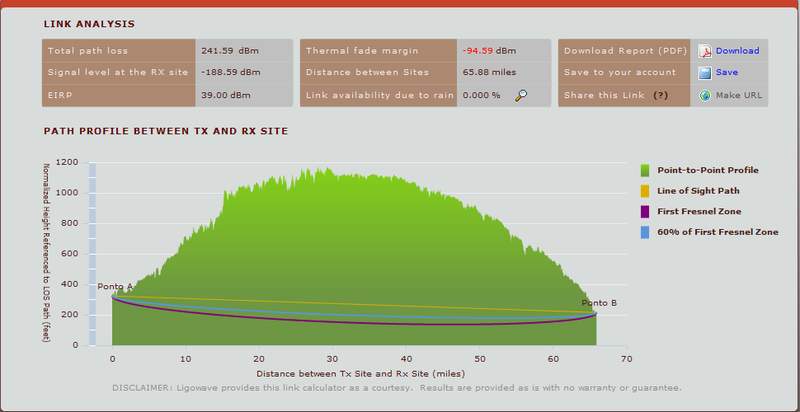

Veja o mapa da sua localidade, e veja o grafico do link. Usando frequencia 5.8.Anexo 32721Anexo 32722
Você poderia nos fornecer mais dados, tais como altura da sua localidade, se esta no topo de um predio.
Me passa as coordenadas com anotação Graus decimais.
E se este dados estiverem corretos, não será possivel fechar um enlance em 5.8, ai terá que partir para 900Mhz.

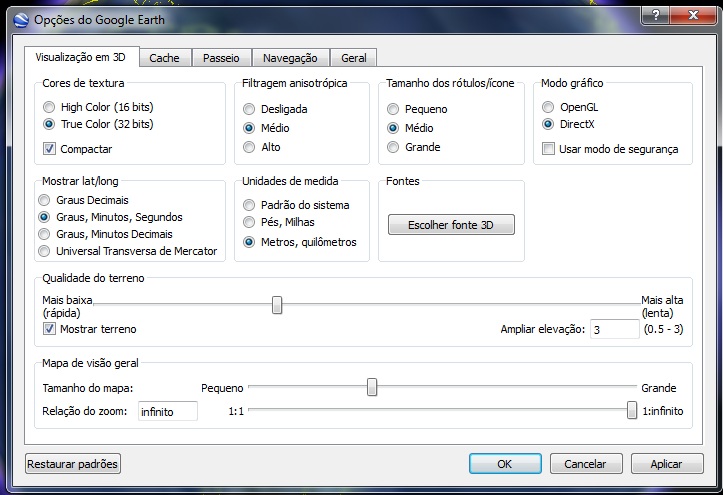

Tenta usar o Linkplanner, ele te da uma visão 3d do link, Para utilizalo vc tera que ter ai o Google Earth, vc terá que configurar o mesmo para Graus decimais. Veja a imagem.
Anexo 32727
Da uma olhada nisso, ja me ajudou e muito...
AirLink | Ubiquiti Networks, Inc.

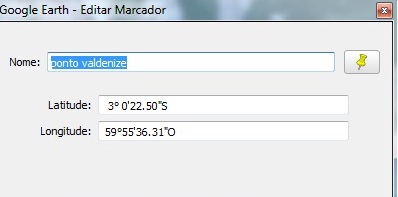

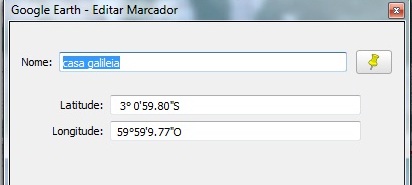

esta [e a imagemAnexo 32741Anexo 32742Anexo 32743
AmigO, me passa as coordenadas retiradas do google earth, como na imagem anterior te mostrei, pois alguma coisa vc anotou de forma errada ai, um ponto, uma aspa, alguma coisa.

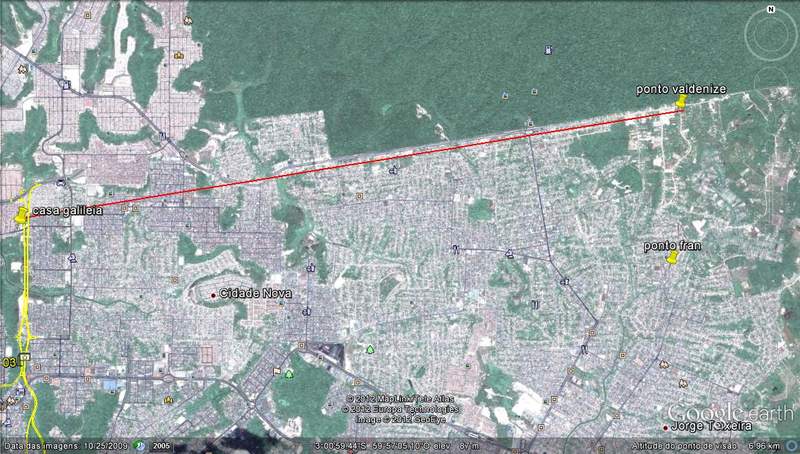

Mas observei a sua imagem e chei bem proximo das suas coordenadas, veja as imagem, com as coordenadas corretas, pode se chegar a um resultado melhor. Mas infelismente o Ponto A, esta obstruido por uma elevação no meio da cidade, coloquei aqui uma torre de 15 em cada ponto e mesmo assim não foi usuficiente, uma sugestão seria encontrar a uma casa no ponto mais alto desta elevação, fazendo uma repetidora, e de la enviar para o ponto final. Ou fazer este ptp em 900Mhz, ai vc vai consegui passar 10Mb talvez um pouco mais ou tavez nem 4 Mb.

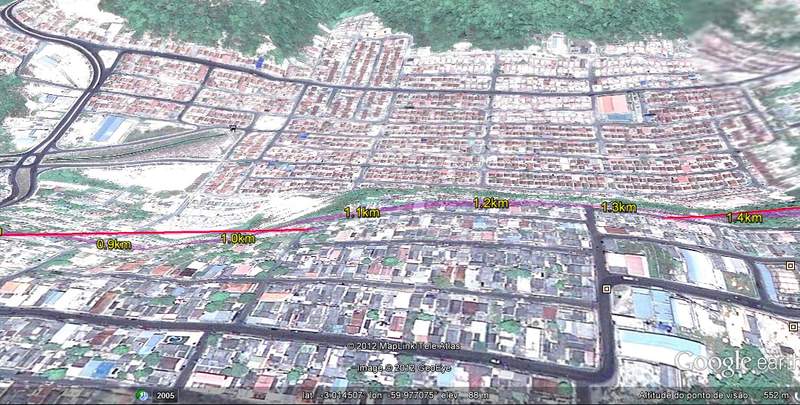

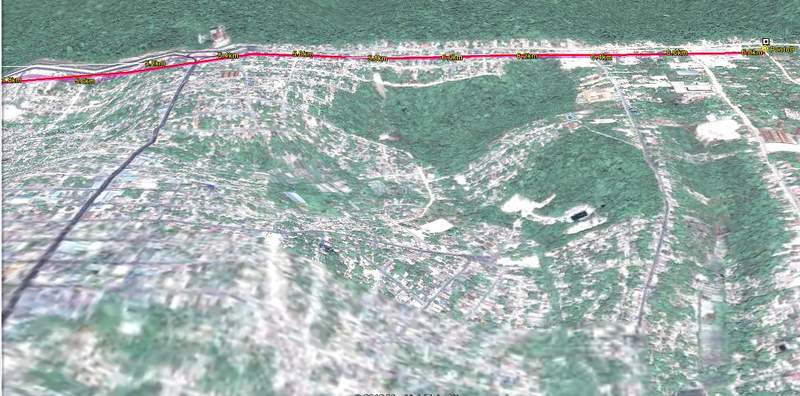

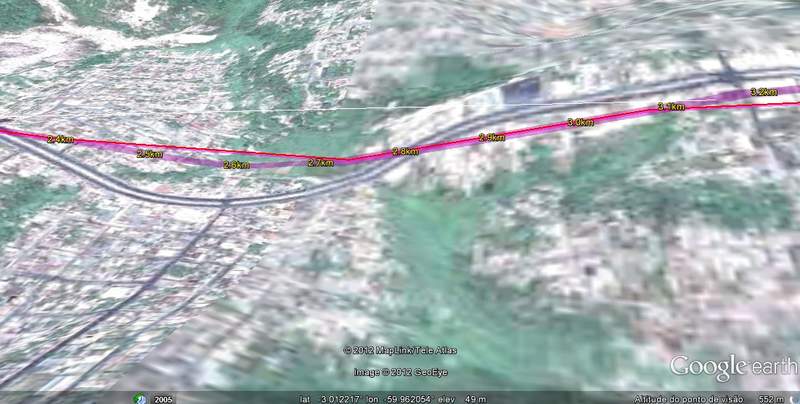

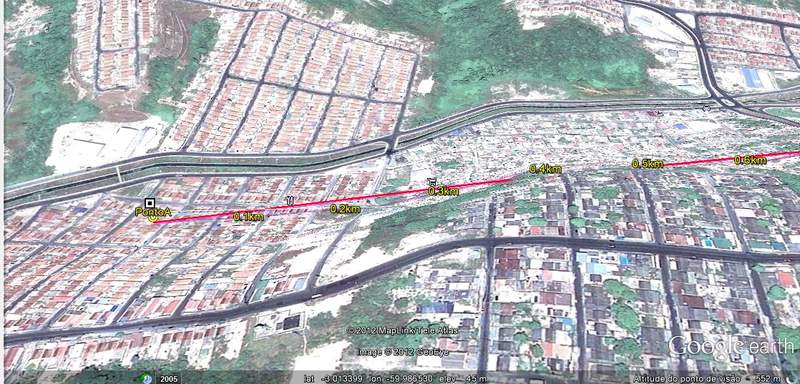

Anexo 32751Anexo 32752Anexo 32753Anexo 32754Anexo 32755Anexo 32756Como vc pode ver, a melhor solução vai ser colocar uma repetidora no meio desta elevação.
Se ajudei, me da uma estrelinha ai.
amigo obrigado, é este local mesmo... o que faço, qual equipamento usar.
coordenadas google earth
ponto a
latitude 3° 0'59.81"S
longitude 59°59'9.58"O
ponto b
latitude 3° 0'22.50"S
longitude 59°55'36.31"O
Se for levar 20Mb, vc terá que usar frequencia 5.8Ghz, mas ela não passa nas condições ai que foi simulado, precisaria de uma torre muita alto, de 50mt em cada ponto, so de torre teria um gasto muito alto, o ideial vai ser você conseguir uma residencia, no ponto mais alto desta elevação, e montar uma repetidora no ponto.
Ponto A envia para o (Ponto B) que envia para o Ponto Final
Vc poderá usar Quatro nanoBridge 22 5.8, uma no ponto A, duas no ponto B, e uma no Ponto Final, vc irá precisar de um router no ponto B, pois o sinal irá entrar por uma das antenas, um cabo de rede vai decer para o router, e um outro cabo receberá o sinal, que levará para a outra antena. Com esta solução passa 30Mb traquilo.
A outra solução, seria vc montar em 900Mhz, vc vai precisar de 2 Rocekt M900 Homologado, vide Streakwave do Brasil, e antenas de preferencia modelo yagi, as da ALGcom são homologadas, e os teste que outras pessoas fizeram ficou muito bom, vou montar um aqui com estes equipamentos no mês que vem.
Um detalhe importante, vc precisa de um par de antena yagi em cada rocket, no seu caso compraria as yagi 17 dbi da algcom.
Com esta solução vc consegui passar o link ai. Torre de 5 metros em cada ponto, mais alto melhor ainda.
o custo deste 900mhz, qual seria...
Amigo estes preços aqui das antenas foi solicitado nesta semana na ALGcom
Antena Yagi 806-960 Mhz – 14dBi YT-0880-14-00 1 R$ 165,00 2 R$330,00
Antena Yagi 806-960 Mhz – 17dBi YT-0880-17-00 1 R$ 214,00 2 R$428,00
------------------------------------------------------------------------------------
Cada radio na empresa American Explorer - Solu, ESTA custando 490 reais. vc irá precisar de dois.
-------------------------------------------------------------------------------------
E cabeamento, cabo de rede, conectores rj, um router, cabo coaxial "estes cabos coaxiais te recomendo a comprar eles já prontos, tamanho que gosto de usar 1.5mt mas vc pode colocar 2mt, um cabo coaxial para cada antena, fita de fusão, fita isolante, e se for fazer controle um computador básico com Mikrotik, BrazilFw, Debian ou qualquer outro sistema, te recomendo o Mikrotik. Mas vc pode usar também um router Mikrotik RB 750, esta Rb é básica, e ela normalmente é suada para fazer balanceamento de cargas, mas se for só para limitar o trafego de um PTP, e encaminhamento de portas ela te atende, valor 180 reais.
Vc vai ter que investir uns 1708 reais
Isto é, estou levando em conta que vc irá usar as antenas de 17 dbi, e um gasto com cabos, router, e alguma eventualidade, 300 reais.
Se comprar as antenas Na ALGcom, pergunta para eles se confeccionam o cabo, é melhor para vc.
obrigado...que Deus esteja a frente de tudo que vc faz...
Tranquilo!! Vai usar a solução em 900Mhz? se for depois te passo mais detalhes de canal, potencia, mas se procurar aqui no forum vc acha também. So tome cuidado com os equipamentos, use somente equipamentos homologados para não ter dor de cabeça.
