VLAN entre Switch pelo Mikrotik

Senhores,

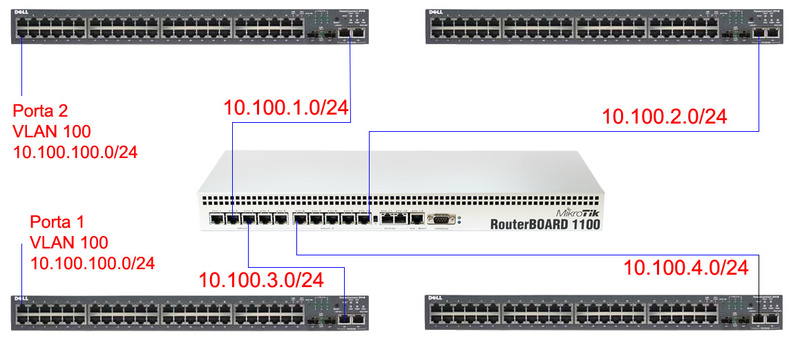

Preciso de ajuda para fechar uma VLAN na topologia descrita dessa imagem:


Anexo 43229

Alguma boa alma se habilita em compartilhar essas informações? Grato!!!

Não tenho como testar isso aqui.

Se a dificuldade for por a mesma vlan em duas interfaces você pode por as interfaces numa bridge e a associar a vlan a essa bridge.

Gostaria de saber de vc, se te ajudaria criar uma brigde (ex.: ether10, ether9) nos dois cabos vindo dos SW, e fazer uma filtro na brigde de forma que so sera feita a comunicação entre a brigde ou Entre a brigde e uma saida ( ou seja uma ether para a qual vc escolher. ) que pode ser para internet ou um software

https://under-linux.org/entry.php?b=1598

https://under-linux.org/entry.php?b=1538

Fiquei na duvida o seguinte, vi que ira usar 2 portas 1 de cada siwtch com as faixa 10.100.100.0/24
e cada uma porta giga sera ligado a rb, de qual porta da rb vai sair a faixa 10.100.100.0/24 ou a rb sera somente a passagem?

Os equipamento que voce vai usar sao este da foto? caso seja por padrao os swith da dell remove as tags das portas trank. Voce teria que configur o switch para colocar a tag en cada porta e manter a tag na porta trank que esta seu backbone. O switch da cisco faz isso tranquilo e o que usamos aqui. Ja o da dell voce vai ter que pesquisa.
Se voce tiver uma RB na saida de cada porta do switch dell fica muito facil pois o dell so de gerencia sem as vlans o as rbs trata isso. Tudo vai depende da sua aplicação para esta estrutura.

Passa o modelo do switch para que eu possa ver o manual dele como setar a tag da vlan. Geralmente o mikrotik trabalha bem com switches trabalhando com vlan em 802.q do que em modo virtual. Pela sua configuracao, vc precisara ter quatro portas para ter quatro vlans ou talvez o mais simples seja nao usar a vlan em si no mikrotik e somente nos switches.

Kleber,

fazer bridge das vlans na rb...
