Torre 9 metros em lage como proceder a instalação

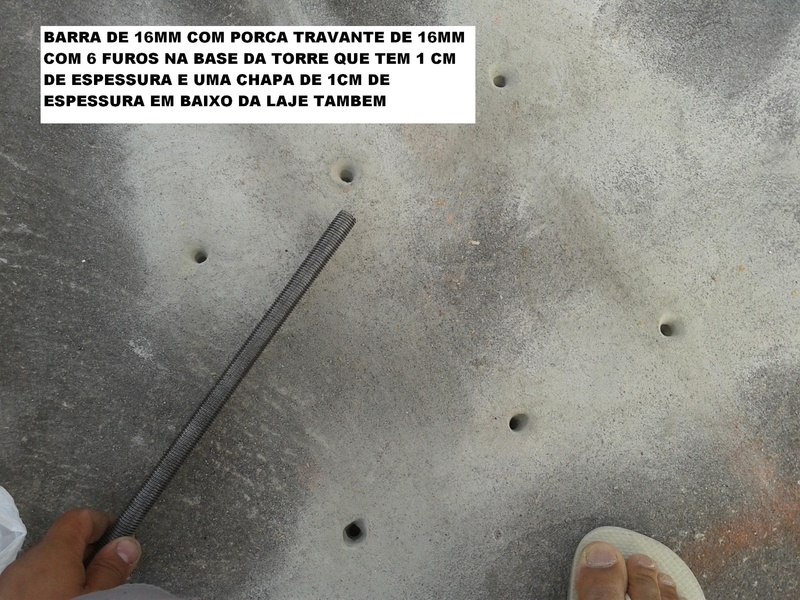

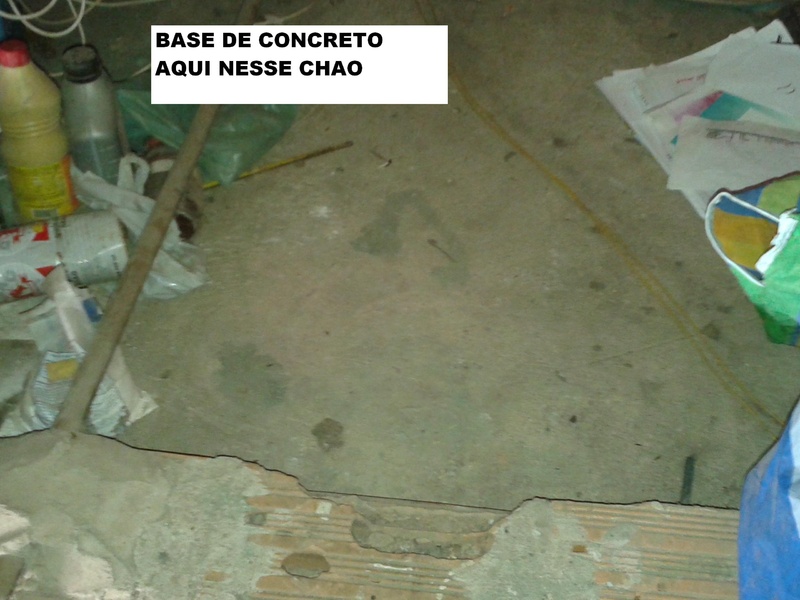

ola pessoal tenho uma duvida muito grande, pois não tenho experiencia no assunto, tenho uma torre de 9 metros com 3 modulos de 3m com cerca de 30 a 40 kg por modulo e um mastro ainda de 5 metros, o problema é que tenho 2 lages para instala-la, uma é aberta e outra tem telhado, no caso uma laje pretendo atravessar ela com uma barra, a outra opção sera uma base de concreto, a duvida é de como levantar com segurança?? Qual laje é melhor???
Anexo 50061

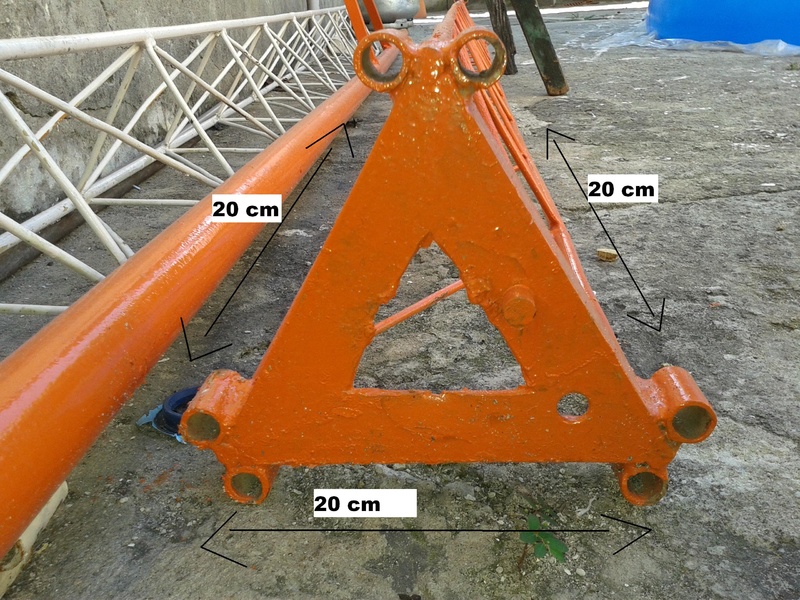

medidas da torre 20x20x20
Anexo 50062

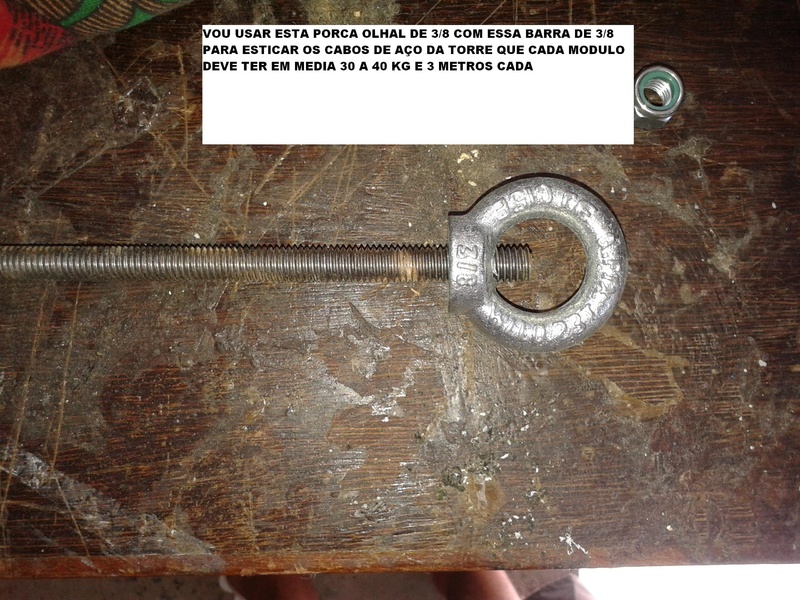

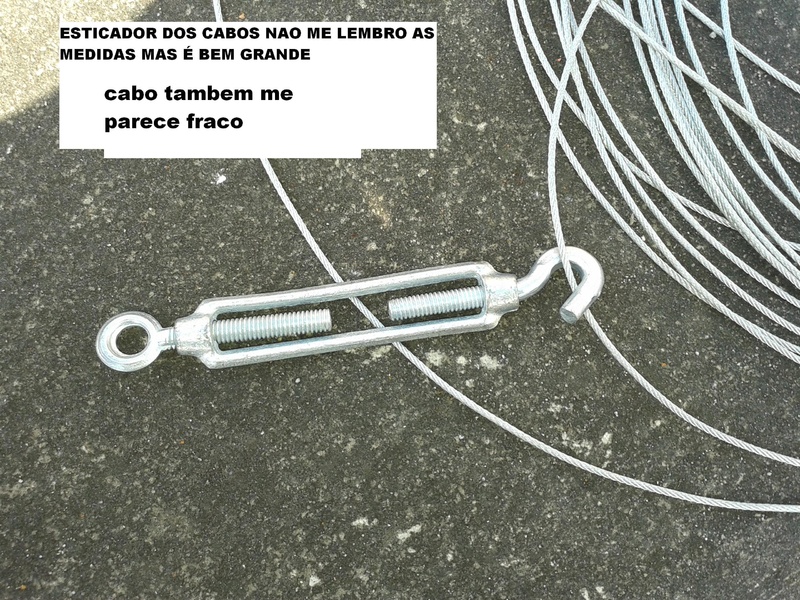

argola para esticar os cabos da torre mas tenho duvidas se aguenta, sao 3 no total, e 3 esticadores por modulo, ou seja cada argola vai receber 3 esticadores
Anexo 50063

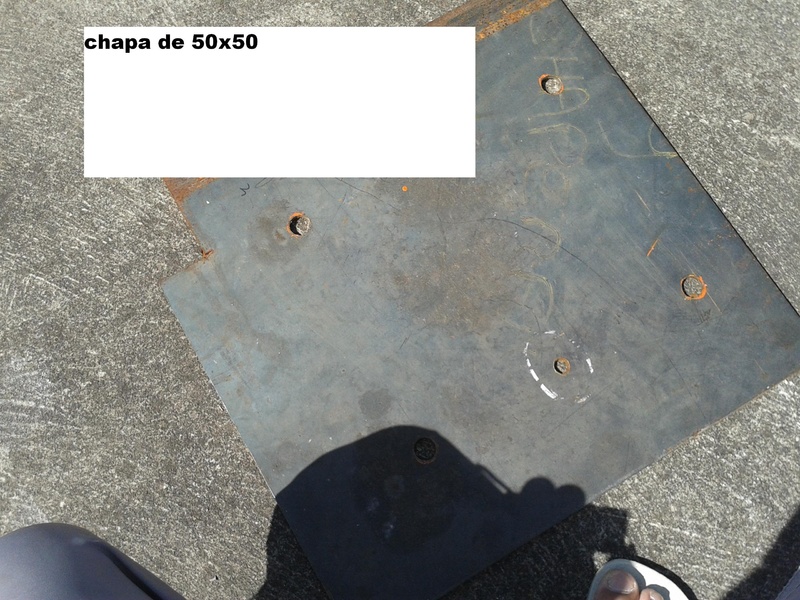

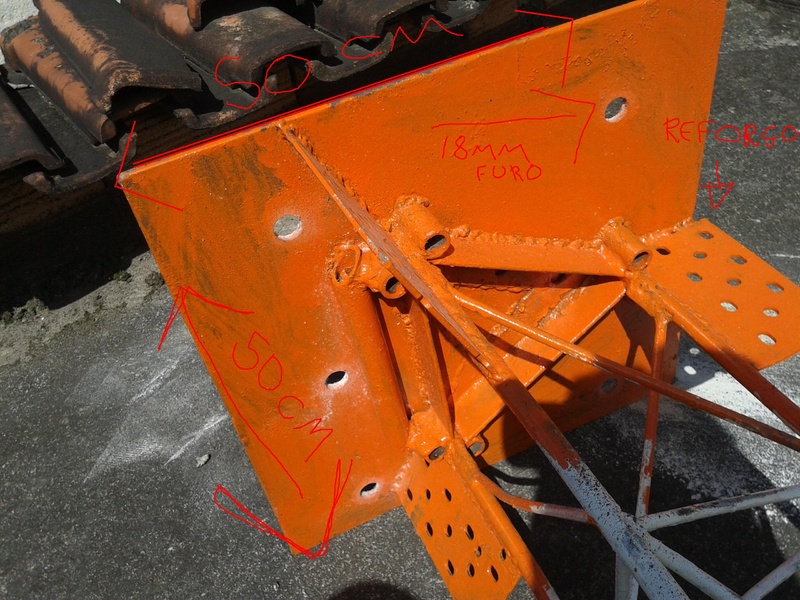

a base da torre com as medidas
Anexo 50064
Anexo 50065
Anexo 50066
Anexo 50067
Anexo 50068

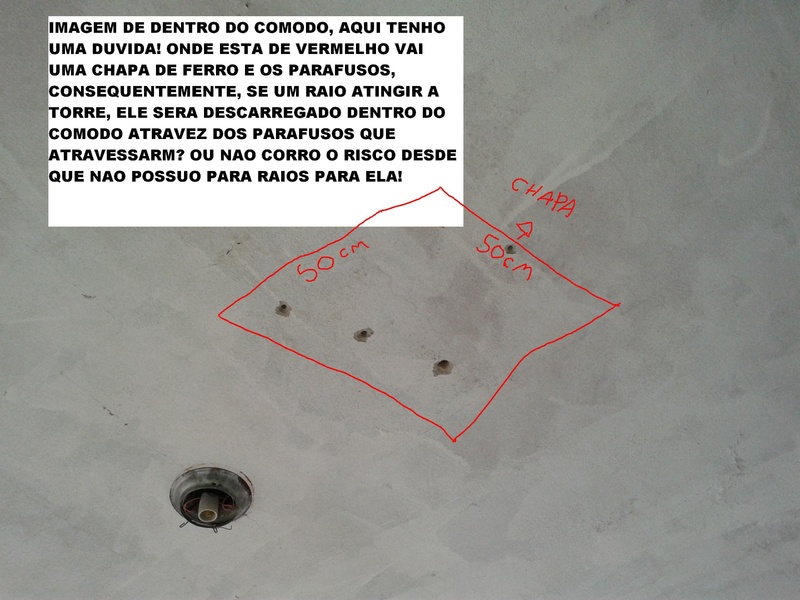

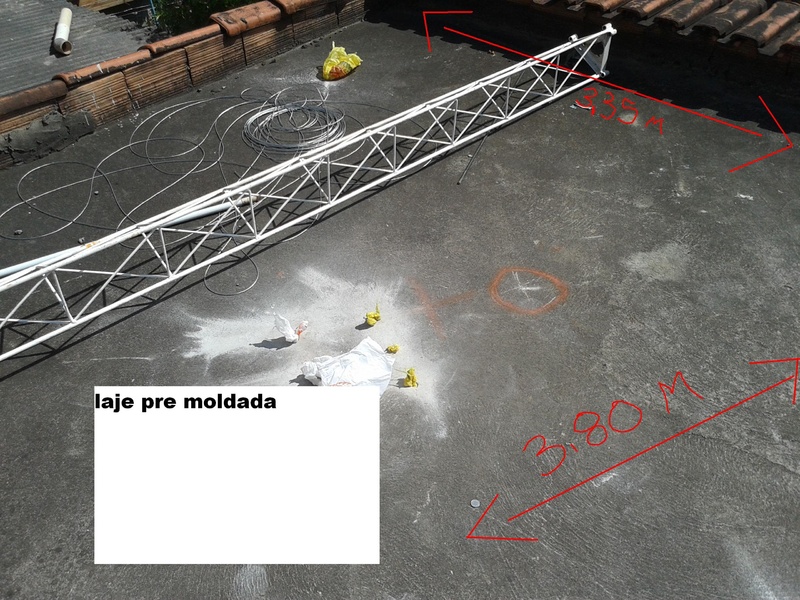

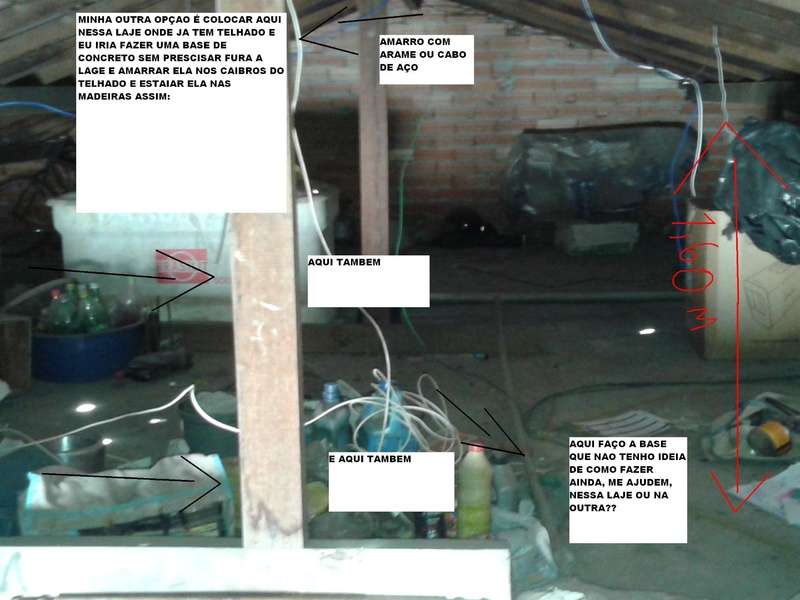

MINHA OUTRA OPÇAO É NESSA LAJE AQUI
Anexo 50069
Anexo 50070
2 Anexo(s)
Re: Torre 9 metros em lage como proceder a instalação
Amigo, apesar de não saber como essas lages foram feitas, posso lhe dizer que se você por a torre apenas em cima da lage ela corre o risco de cair com o peso dos módulos e mais a pressão exercida pelo esteios, a resistência de uma lage comum é em torno de 200kg por metro quadrado, você vai por mais de 200kg em 0,5 metros quadrados.

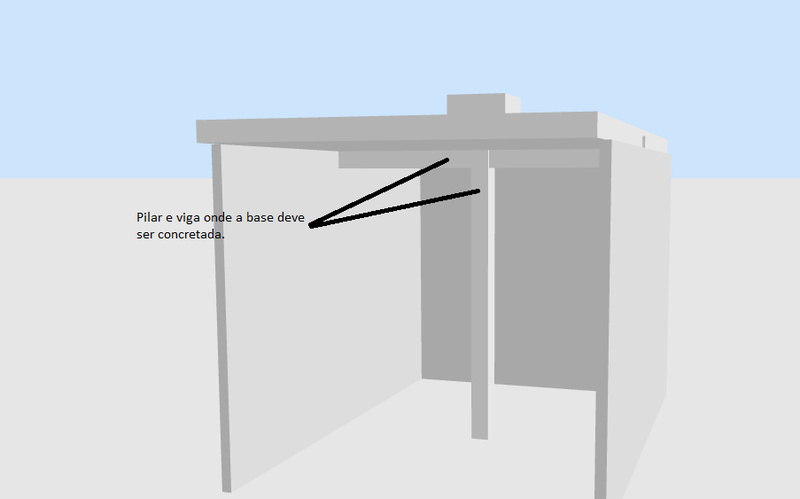

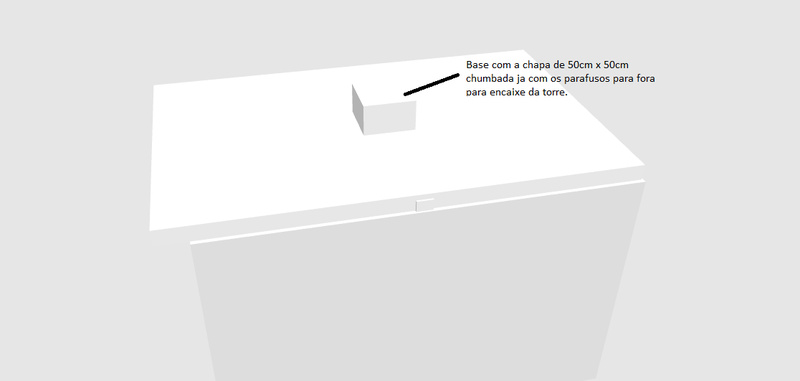

O melhor lugar pra você por seria sobre um pilar de sustentação, ou na pior das hipótese, em uma viga. Quanto da fixação, se eu fosse você eu soldaria umas barras de ferros na chapa de aço e concretava essa chapa acima da lage, sobre uma viga, ja deixando os parafusos para fixar a torre ja para fora e fixados.
vou tentar fazer um desenho pra ver se voce entende melhor.
Anexo 50071Anexo 50072
Re: Torre 9 metros em lage como proceder a instalação
e verdade o colega acima esta certo, nem tudo que se diz respeito a laje pode se pensar que e totalmente segura, e importante ter um conhecimento a fundo de toda estrutura do seu prédio, Antes de correr o risco. Boa sorte.
Re: Torre 9 metros em lage como proceder a instalação
Aqui tenho 6 torres instaladas em lajes mas, sempre em cima de paredes... nunca instalo em vãos ou vigas... tenho uma de 16m e outra de 20m... até os 6 primeiros metros, fixo a torre com cantoneiras e, aproveito a própria cantoneira para estaiar o resto da torre... tenho torre com quase 2 anos sem problemas... na de 20 metros que está num prédio de 16m, tenho um enlace com uma antena de 90cm com radome e aqui venta muito...
Re: Torre 9 metros em lage como proceder a instalação
Citação:
Postado originalmente por
lacerdarocha
Amigo, apesar de não saber como essas lages foram feitas, posso lhe dizer que se você por a torre apenas em cima da lage ela corre o risco de cair com o peso dos módulos e mais a pressão exercida pelo esteios, a resistência de uma lage comum é em torno de 200kg por metro quadrado, você vai por mais de 200kg em 0,5 metros quadrados.
O melhor lugar pra você por seria sobre um pilar de sustentação, ou na pior das hipótese, em uma viga. Quanto da fixação, se eu fosse você eu soldaria umas barras de ferros na chapa de aço e concretava essa chapa acima da lage, sobre uma viga, ja deixando os parafusos para fixar a torre ja para fora e fixados.
vou tentar fazer um desenho pra ver se voce entende melhor.
Anexo 50071Anexo 50072
boa amigo, eu tava sem ideias, sem noção sem condição, isso ai me abriu a mente, vou enterrar ela no concreto com os parafusos ja pra fora, vou fazer uma base de uns 70x70 ta bom ne?
Re: Torre 9 metros em lage como proceder a instalação
Citação:
Postado originalmente por
maurogutao
boa amigo, eu tava sem ideias, sem noção sem condição, isso ai me abriu a mente, vou enterrar ela no concreto com os parafusos ja pra fora, vou fazer uma base de uns 70x70 ta bom ne?
só nao esqueça de por em um pilar ou pelo menos numa viga. ok??
Re: Torre 9 metros em lage como proceder a instalação
É melhor consultar um engenheiro que a projetou, normalmente não são permitidas as montagens de torres nas laterais de paredes, sempre no centro do prédio ou mais próximo da estrutura vertical da mesma, precisa também a assinatura do engenheiro e alvará da prefeitura, assim como a instalação de para-raios. Particularmente não instalo nenhuma antena na lateral do imóvel mesmo para captação de siais de TV.
Re: Torre 9 metros em lage como proceder a instalação
Posta alguma foto que mostra como ficou o "emboque" da telha na torre !
Sempre tive a dúvida que como ficaria !!
Ajuda ai !! vlw
Re: Torre 9 metros em lage como proceder a instalação
Olá amigos,desculpe reabrir o tópico pois estou com uma torre dessa altura e tbm gostaria de por um mastro de 5m em cima dela mas queria exemplo se você realmente fez isso poste fotos. A minha está no chão mas as tem arvores de mais atrapalhando e preciso subir mais a torre.
