Instalação de um AirFiber5 (AF5) com problema
Salve pessoal do Under.
Estou realizando a instalação para testarmos o AirFiber5 (AF5) entre duas cidades que dá 11km de enlace, visada limpa e fácil.
Fiz a configuração do rádio em Bancada com Tx = 40Mhz e RX = 20Mhz com 30 dB de Potência (Máxima no Country Brasil) porém não conseguimos fechar o enlace, nem se quer um vestigio de sinal. Mudamos o país liberando até 47 dB de potencia na qual conseguimos conectar e iniciar o alinhamento, porém não consegui bons resultados no alinhamento. Cheguei a baixar a potencia para 43 dB e Tx = 10Mhz e RX = 10Mhz poré mesmo após dois dias de tentativas de alinhamento não melhoramos praticamente nada.

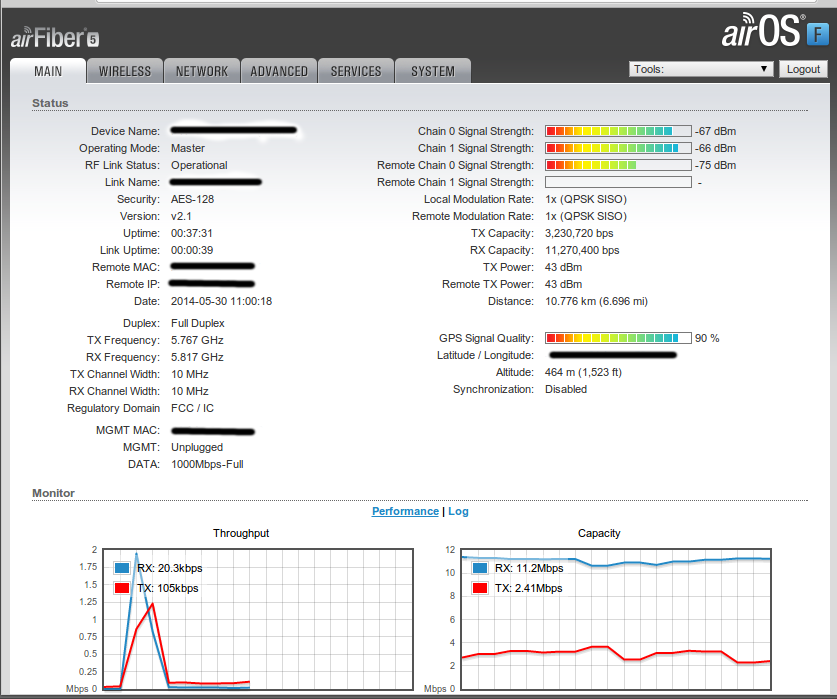

Anexo 54195
A quem já o utilizou ou quem possa dar uma dica de onde possa estar errando ou quais seriam os fatores que estão nos prejudicando ficarei mui grato.
Obs.: Local possui bastante interferência e já realizei a troca de vários canais.
A potencia chega ser assustador chegar a 47 dB pois isso da cerca de 50W .... é isso mesmo?
Saudações.
Re: Instalação de um AirFiber5 (AF5) com problema
Vê ai com o Pirigoso, ele pode te dar algumas dicas.
1 Anexo(s)
Re: Instalação de um AirFiber5 (AF5) com problema

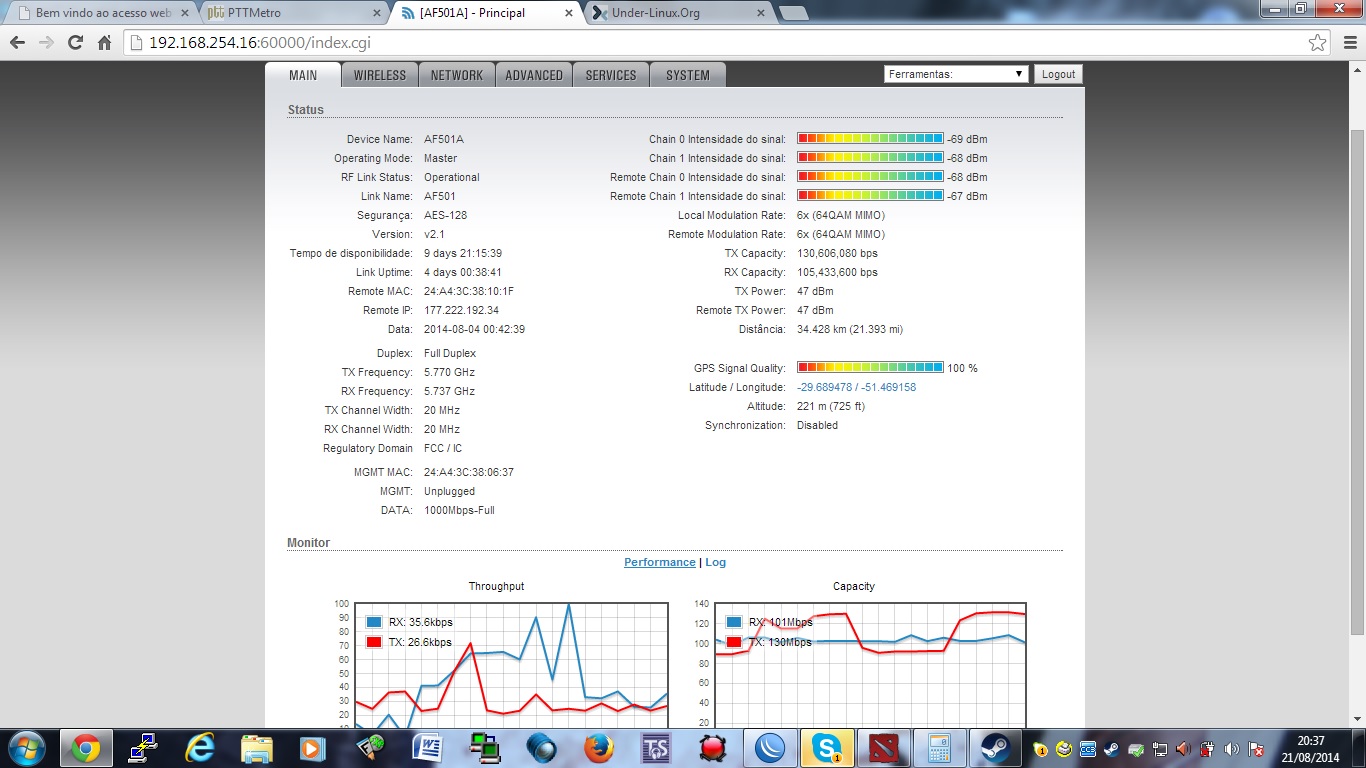

Anexo 54199
cara da uma olhada no seu canal, paiz porto rico libera 47dbm de potencia
lembre-se que o remote e o que a antena do outro lado esta recebendo e o local e o que vc esta recebendo do outro lado, entao sempre faca alinhamento pensando nisso quando vc melhora o remote vc ajusto a sua antena e vice verca
estou de cama e vou fechar um enlace de 44km so para testar mesmo, comece em 10mhz e de preferencia coloca modo half assim vc foca mais rapido e depois de ajustada vc muda para full e faz o alinhamento fino
uma coisa que ficou confuso para mim foi os 3 campos de frequecy, foi onde perguntei pro chadi e ele me falo para colocar 0
| TX Frequency 1: |
(MHz) Current State: Operating |
| RX Frequency 1: |
(MHz) |
|
| TX Frequency 2: |
(MHz) |
| RX Frequency 2: |
(MHz) |
|
| TX Frequency 3: |
(MHz) |
| RX Frequency 3: |
(MHz) |
coloque tudo 0 n 2 e no 3
modulacao vc deixa automatico 1024qam
Re: Instalação de um AirFiber5 (AF5) com problema
Obrigado Pirigoso pela ajuda e melhoras a você, serei compreensivo a sua disponibilidade de responder o tópico ....
vamos lá....
Citação:
Postado originalmente por
Pirigoso
cara da uma olhada no seu canal, paiz porto rico libera 47dbm de potencia
Referente o Pais, estou utilizando Estado Unidos que também libera 47db de potencia, após um primeiro alinhamento consegui baixar para 43db.
Citação:
Postado originalmente por
Pirigoso
lembre-se que o remote e o que a antena do outro lado esta recebendo e o local e o que vc esta recebendo do outro lado, entao sempre faca alinhamento pensando nisso quando vc melhora o remote vc ajusto a sua antena e vice verca
Sim, estou fazendo dessa maneira sim
Citação:
Postado originalmente por
Pirigoso
modulacao vc deixa automatico 1024qam
Esta dessa forma também
Comecei o alinhamento com 10Mhz sim, inclusive a imagem que postei esta com esta largura.
As dúvidas são as seguintes:
* Existe algum segredinho (dica) para alinhamento dessas antenas? Pois você tem um enlace de 34km com sinal -72 enquanto estou chegando com 11km a -63/-75 instável.
* A potência nem podemos utilizar com o valor de 47db, uma que está extremamente longe do permitido pois 47db chega a praticamente 50w o que é muita coisa mesmo, outra é que isso gerará um ruído muito alto. Hoje mesmo derrubei dois enlaces de Core meu e duas setorias por completo ao jogar a potência em 47 que nem estava no mesmo canal ...rsrs .
* Qual é o angulo de abertura dessa antena? Procurei no datashet mas encontrei apenas "Beamwidth 6°", no caso é isso mesmo 6°? Se for salvo isso, essa é a mesma abertura da RocketDish.
Saudações
1 Anexo(s)
Re: Instalação de um AirFiber5 (AF5) com problema

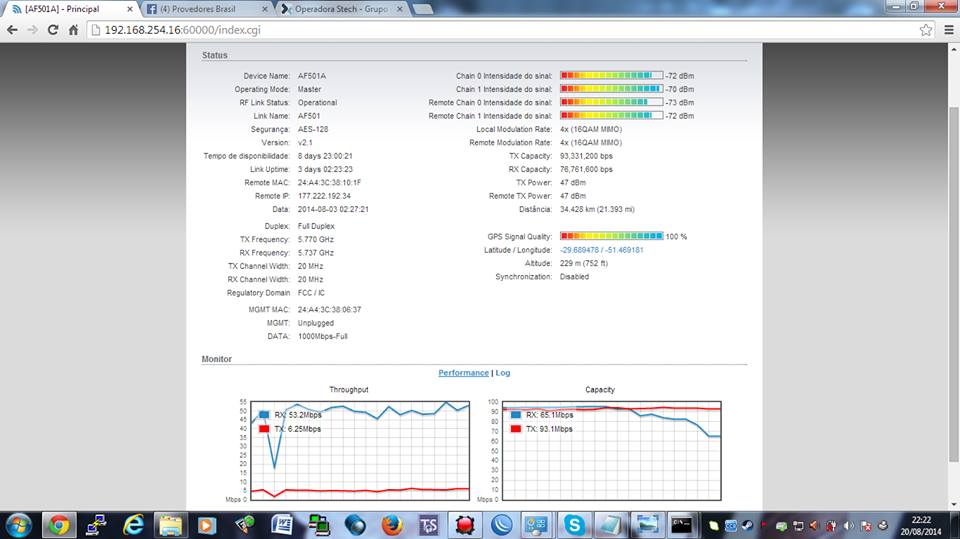

tenta nao usar 5.8 e se usar use o mais distante 5.28, configure a antena de modo nao passar full e sim somente o que vc mais precisa download, ai vc prioriza a banda para 50Mhz, e upload 10mhz vai sobrar canal e a antena vai dar o que vc precisa
no meu caso uso transito e sou transito por isso nao segui o que passei para vc, e por isso nao me serviu este enlace
pela sua imagem o remote ta alinhado bem mas o seu lado nao,pois vc nao esta transmitindo um sinal legal para ele
Dica utilize o Airview nos 2 lados para saber melhor canal usar no espectro

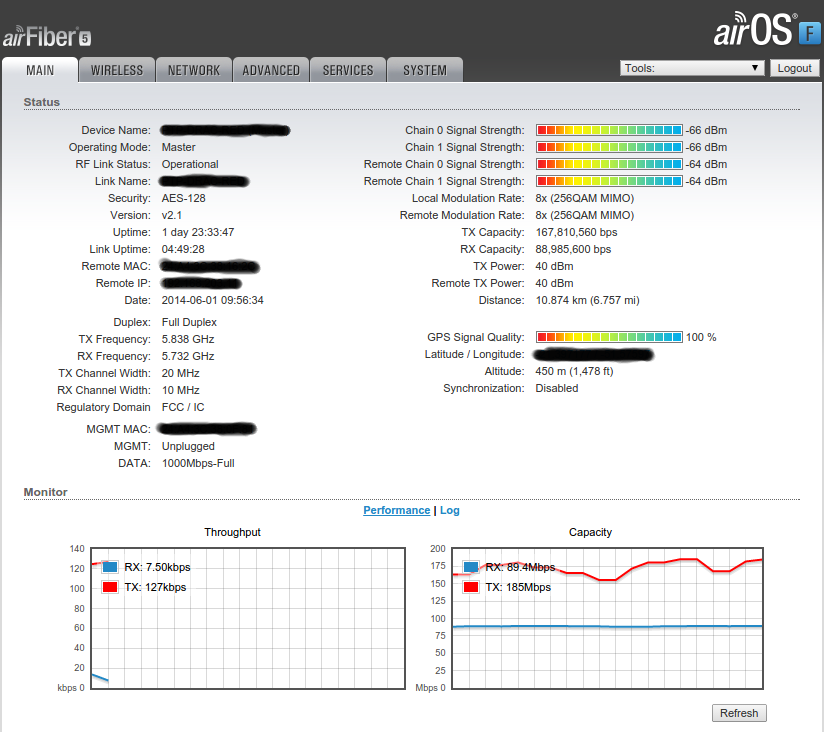

Anexo 54208
Re: Instalação de um AirFiber5 (AF5) com problema
Pirigoso (ou alguém que possa responder), é normal no AirFiber Precisar de 47dB para manter o enlace UP. É uma potencia muito alta. Você tem conhece algum caso com aproximadamente 11km para sabermos a relação Potência com o Nível de Sinal?
Para 34km utilizar 47db para conseguir fechar é compreensivo mas para 11km ter que usar também 43db é exagero (na minha opnião) ...
Curiosidade: Qual o nível de interferência que você possui nesse enlace?
Saudações
Re: Instalação de um AirFiber5 (AF5) com problema
Pirigoso .... você teve muito trabalho para alinhar este enlace? O Alinhamento da antena é muito fino?
Saudações
Re: Instalação de um AirFiber5 (AF5) com problema
Citação:
Postado originalmente por
godoy
Salve pessoal do Under.
Estou realizando a instalação para testarmos o AirFiber5 (AF5) entre duas cidades que dá 11km de enlace, visada limpa e fácil.
Fiz a configuração do rádio em Bancada com Tx = 40Mhz e RX = 20Mhz com 30 dB de Potência (Máxima no Country Brasil) porém não conseguimos fechar o enlace, nem se quer um vestigio de sinal. Mudamos o país liberando até 47 dB de potencia na qual conseguimos conectar e iniciar o alinhamento, porém não consegui bons resultados no alinhamento. Cheguei a baixar a potencia para 43 dB e Tx = 10Mhz e RX = 10Mhz poré mesmo após dois dias de tentativas de alinhamento não melhoramos praticamente nada.
Anexo 54195
A quem já o utilizou ou quem possa dar uma dica de onde possa estar errando ou quais seriam os fatores que estão nos prejudicando ficarei mui grato.
Obs.: Local possui bastante interferência e já realizei a troca de vários canais.
A potencia chega ser assustador chegar a 47 dB pois isso da cerca de 50W .... é isso mesmo?
Saudações.
Como ficou o calculo de propagação? consegue a primeira zona de fresnel livre? Aparentemente voce nao tem boas condiçoes de propagação.
Re: Instalação de um AirFiber5 (AF5) com problema
Citação:
Postado originalmente por
godoy
Pirigoso .... você teve muito trabalho para alinhar este enlace? O Alinhamento da antena é muito fino?
Saudações
2 visitas em cada alinhamento
primeiro vc ajusta horizonte pra vc e fácil enxerga o outro lado a olho, depois ajusta vertical
Re: Instalação de um AirFiber5 (AF5) com problema
Citação:
Postado originalmente por
emilidani
Como ficou o calculo de propagação? consegue a primeira zona de fresnel livre? Aparentemente voce nao tem boas condiçoes de propagação.
Propagação não está boa, está excelente ... antenas lado A a 35m e Lado B a 40m com visada direta sem nenhuma obstrução e fresnel 100% livre.
Re: Instalação de um AirFiber5 (AF5) com problema
Citação:
Postado originalmente por
Pirigoso
2 visitas em cada alinhamento
primeiro vc ajusta horizonte pra vc e fácil enxerga o outro lado a olho, depois ajusta vertical
Hoje foi a terceira visita e fui pessoalmente realizar o alinhamento, sem melhora ... estamos começando a acreditar que uma das antenas pode ter vindo com problema.
Mediante os testes estamos norteados a dois novos testes:
1° - Inverter a posição dos rádios para analisarmos se o problema de sinal acompanha os Rádios ou permanece no ambiente.
2° - Comprar mais um rádio para substituir os lados para encontrar possível problema no Rádio.
Sem dúvida faremos os testes do menos para o mais custoso.
Se houver mais alguma dica sou grato, do mais posto os resultados conforme os testes forem sendo executados.
Saudações.
Re: Instalação de um AirFiber5 (AF5) com problema
É facil ver que esta com problema de propagação!!! a perda em espaço livre é de -128dB (segundo disse esta com pelo menos 0,67% da 1° zona fresnel livre).
Se esta transmitindo com 43dBm (um exagero) deveria receber pelo menos -40 dBm. No seu post posso ver que sinal recebido é -66dBm na melhor situação. 26dB a menos!!!!
1 Anexo(s)
Re: Instalação de um AirFiber5 (AF5) com problema
Amigos, estou acreditando mais em um problema de Hardware, pois no quesito configuração, canal, etc .... fizemos inúmeros testes.

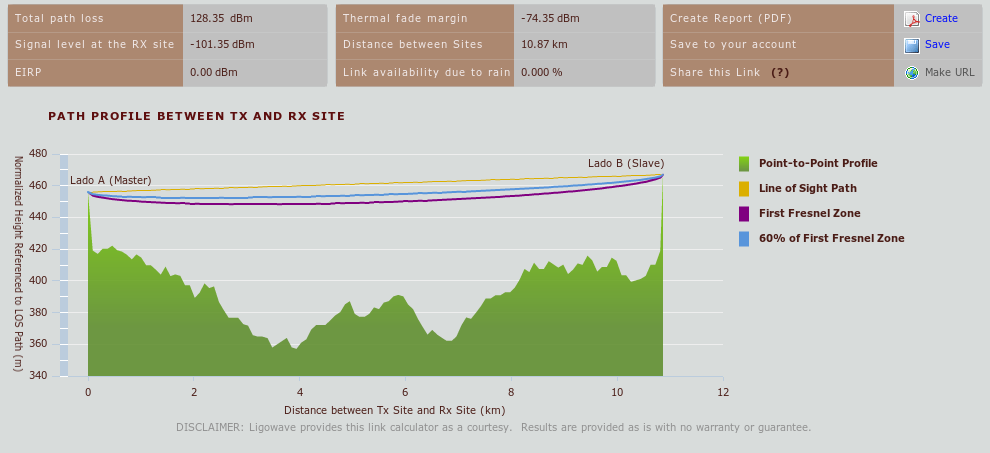

Fresnel, totalmente livre.
Anexo 54270
Vale ressaltar que este enlace de AF5 esta substituindo um enlace de RB800 + R52Hn + ALGCom de 30dBi que esta excelente passando 200Mb em teste e 150Mb efetivo de Link + Upload.
Saudações
Re: Instalação de um AirFiber5 (AF5) com problema
Godoy, boa noite
Veja a versão de seu Firmware pois se for inferior a 2.1 terá problemas de potencia no equipamento em algumas frequencias.
Outro detalhe muito importante é que a UBNT cometeu um erro na hora de se expressar no data Sheet e nas informações que aparecem em seu software pois o AF5 tem no máximo 50 dBm agregados ou seja somados potência de transmissão + ganho da antena.
Dessa forma a potência do AF5 é de no máximo 27 dBm isso dependendo da região selecionada e canal utilizado.
Assim o Air Fiber 5 tem:
27 dBm de potência.
23 dBm de ganho na antena.
Para finalizar apenas poucos canais permitem utilizar os 27 dBm de potência assim gerando muita dificuldade em se trabalhar em locais com muita interferência.
