Boa Noite Galera,
Gostaria de esclarecer uma dúvida com quem tem experiência de uso em radio mobile se na imagem em anexo, se na imagem abaixo tem possibilidade de passar um link de 5 mb, em 5.8ghz??? desde ja agradeço ao pessoal do forum...
Augusto
Versão Imprimível
Boa Noite Galera,
Gostaria de esclarecer uma dúvida com quem tem experiência de uso em radio mobile se na imagem em anexo, se na imagem abaixo tem possibilidade de passar um link de 5 mb, em 5.8ghz??? desde ja agradeço ao pessoal do forum...
Augusto
Mas tá faltando duzias de dados na imagem, tipo distancia, ganho de antena e etc, mas sem visada normalmente se consegue algo em torno de 0Mbps na distancia que isso parece ter.
Calcula aqui no Linkcalc que sai melhor:
http://redesoutdoor.intelbras.com.br...kcalc/linkcalc
Coloca o ganho da antena que vai usar, potencia do hardware que vai usar (Datarate baixo pra ter 5Mbps deve ter potencia tipo 24dBm), e sensibilidade correta (Sensibilidade em datarate baixo pra 5Mbps deve ficar em -85).
Sem visada a faixa dos 5,8GHz só atende uns 200 ou 300m, acima disso precisa visada, não tem alta potencia ou alto ganho de antena que ultrapasse obstrução grande, isso aí parece ter uns 10Km ou mais, nessa distancia sem visada não tem nada (Nem 900MHz) que funcione sem visada.
Muito obrigado pelas informações amigo.... estou colocando abaixo imagem com maiores detalhes, se puder me informar se teria viabilidade ou maiores informações eu agradeço...

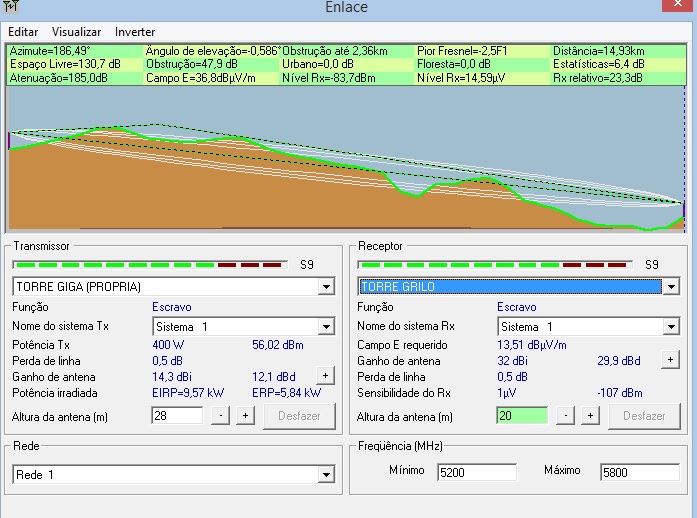

Anexo 57002
Ih, sem chance!
Você colocou 400W de potencia, a maioria dos equiptos 5,8GHz tem na verdade cerca de 400mW (0,4W), e NEM com 400W tem sinal suficiente, imagina com 0,4W de potencia!
Em mais de 300m precisa visada, em 500 ou 600m as vezes se consegue algo em 2,4GHz sem visada, mas em 15Km não tem nada de wifi que funcione sem visada. Você teria que subir as torres até essas linhas brancas (Que são a zona de fresnel) não tocarem no solo.
Mais fácil colocar uma repetição no meio, mas pela imagem uma repetição naquele ponto mais alto (O primeiro pico, da esquerda pra direita) precisaria ser alta, talvez 30m! 10Km ainda seria muita coisa, mesmo 5Mbps precisa muito sinal numa distancia dessa.
Se usasse um par de Airgrid M5 23dBi em 15Km ia ter só 5Mbps de trafego real mesmo se tivesse visada e zona de fresnel totalmente limpar. 15Km é muita coisa. E... mesmo que fosse 1,5Km ia precisa visada total.
Prezado Rubem,
Mais uma vez muito obrigado pela ajuda... só mais uma coisa, no exemplo da imagem em anexo usando uma rocket m5 + antena 33 dbi seria possivel chegar uns 5MB? outra coisa o que quer dizer aquela nomenclatura 'S3' no radio mobile? e as linhas brancas?
De já muitíssimo obrigado...
Augusto

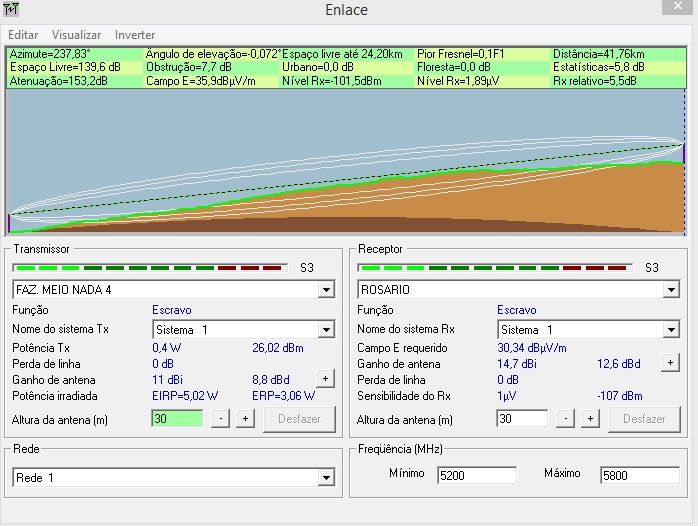

Anexo 57022
Essas linhas brancas são a zona de fresnel. Pra uma conexão muito boa não basta ter visada, essa zona de fresnel tem que estar limpa, imagina um tunel de alguns metros com o sinal indo pelo meio, esse tunel precisa estar desobstruido.
Em distancia pequena tipo 500m a zona de fresnel em 5GHz tem poucos metros, mas quanto mais distante maior é a zona de fresnel.
Tem como calcular, e isso ajuda a entender:
http://www.novanetwork.com.br/suport...os/fresnel.php
Sobre o S3, isso é nível de sinal. Em radio o nível de sinal vai de S0 a S9, sendo S0 o mínimo de sinal que um radio captará (Seja radio am, fm, radio amador ou wifi), e s9 o sinal que chega com intensidade satisfatória.
Acima de s9 existe o s9+1, s9+2 e s9+3, são sinais mais que suficientes, sinais altos a ponto de gritar na orelha do coitado do radio, são sinais mais altos que deviam, isso dá ao todo 12 "posições" de sinal, por isso naquela barra tem 12 "pauzinhos" e só 3 estão marcados, tem sinal s3, que é sinal insuficiente pra qualquer coisa.
Você marcou que a sensibilidade do radio é -107dB, mas os roteadores terão essa sensibilidade só em datarate inútil tipo 3,25M com canal de 10MHz, essa medida de s0 a s9 não fica confiável. Seria bom colocar na conta a sensibilidade de um datarate que você pode realmente usar, tipo 13M com canal de 20MHz, o padrão. Seria sensibilidade tipo -96.
E você colocou antena de baixo ganho, pra distancia tipo 40Km tem que usar antena direcional, de 30dBi ou a de 33dBi que sugeriu. Coloca na conta então o ganho da antena com 33dBi.
Se refizer a conta colocando potencia de 0,4W, antena de 33dBi, e sensibilidade de -96dBm, ignore quantos "S" deu e olha o 'Nível RX". Esse nível rx é o nivel de sinal que chegará no outro lado (No receptor, ou RX), se chegar algo tipo -80 você conseguirá conectar mal e porcamente mas vai conectar.
Com sinal -80 só dá pra usar datarate bem baixo, tipo 13M ou 19M, geralmente com 19M dá pra trafegar 8Mbps, mas nessa distancia e com um percentual tão pequeno da zona de fresnel limpo talvez não trafegue mais que uns 2Mbps.
Pra conseguir mais banda teria que passar dos 0,4W de potencia, e ir até o limite de um radio tipo Rocket M5, que é 27dBm em datarate de 19M, e 27dBm de potencia é 0,5W. Só que a sensibilidade em 19M (MCS2) é de -92, aí precisaria sinal em torno de -78 na verdade.
Enfim, olha sempre o sinal de RX, ele deve ficar entre uns -60 e -70 pra velocidade alta, e entre -70 e -80 se puder ter velocidade baixa (5Mbps, por exemplo).
No datasheet de cada equipamento tem a sensibilidade de RX pra cada datarate. No caso do rocket M5 o datasheet está aqui:
http://dl.ubnt.com/rocketM5_DS.pdf
Você quer MCS2? (Ele tem 19M de datarate com canal de 20MHz) Então vai precisar um SNR (Relação sinal-ruido, diferença entre ruído (Ou sensibilidade) e nível de sinal) de uns 15dB, pode seguir mais ou menos essa tabela:
http://b2bchannelblog.com/wp-content.../SNR-table.jpg
Essa tabela não tem 19M, mas pega um pouco mais de 14M, e menos de 28M.
Se a sensibilidade de MCS2 (19M) no datasheet é de -95, e precisa 15dB de SNR, você precisa 15dB acima de -95, a conta é: -95 + 15 = -80. Ou seja, precisa que o "signal RX" fique em pelo menos -80.
(-78 é maior que -80, -70 é maior que -80, etc)
