Bom dia, gente andei pesquisando ai bateu uma dúvida feroz um ensina de um jeito outro de outro e resolvi abrir esse tópico.
Qual o espaçamento correto pra esticar os esticadores de cabo de aço da Base até a ancora? Qual cabo de aço usar, cordoalha cabo de aço, etc?
Desde já agradeço. =P
Colega,
Geralmente a distancia de ancoragem é 1/2 da altura (sempre que possivel, ou seja, que tenha espaço), por exemplo, uma torre de 24mt terá a ancoragem dos estaios com uma distancia de 12mt da base. Sendo torre triangular 120º pra cada estaio. O bacana é tu pegar um papel e fazer o desenho na proporção correta, coloca uma vista superior, desenha o circulo com 12mt de raio a partir da base da torre e marca os 120º, se a torre estiver certa vc vai ver que vai bater com as pontas do triangulo da torre.
Hum. Entendi perfeitamente sendo assim a minha torre vai ter 30 metros sendo assim vai ficar 30m/100 * 50%= 15 metros, @gabrielest qual cabo vc mim indica cabo de aço cordoalha o quê?
Se usar cabo de aço nunca vai conseguir esticar ele direito, ele sempre vai ter "barriga" pelo próprio peso. Um cabo de aço 6x7 (6 conjuntos de 7 cabos finos) 3/16 teoricamente serviria, mas em 34m de estaio (Torre de 30m, estaio a 15m da base) ele vai pesar uns 25Kg portanto vai se curvar sozinho, os 42 fios finos (6 conjuntos de 7) se esticam de forma desbalanceada, é complicado tracionar eles direito.
http://www.cabosdeacocablemax.com.br...os-de-aco.html
Já a cordoalha 3/16 é praticamente 7x mais leve, tem resistencia pra lá de suficiente pra esse caso, é muito mais barata, e você estica corretamente sem erro visual ou na "sensibilidade" do chacoalhar, não cria barriga.
Desse tipo:
http://www.intelli.com.br/produto.ph...l=0&tipo=categ
Cordoalha 3/16, loja de material agropecuario pode ter (currais usam), de material eletrico as vezes (Estaiam postes), de ferragens as vezes.
Por aqui até torre de 45m tem cordoalha 3/16, acima disso se aumenta a bitola.

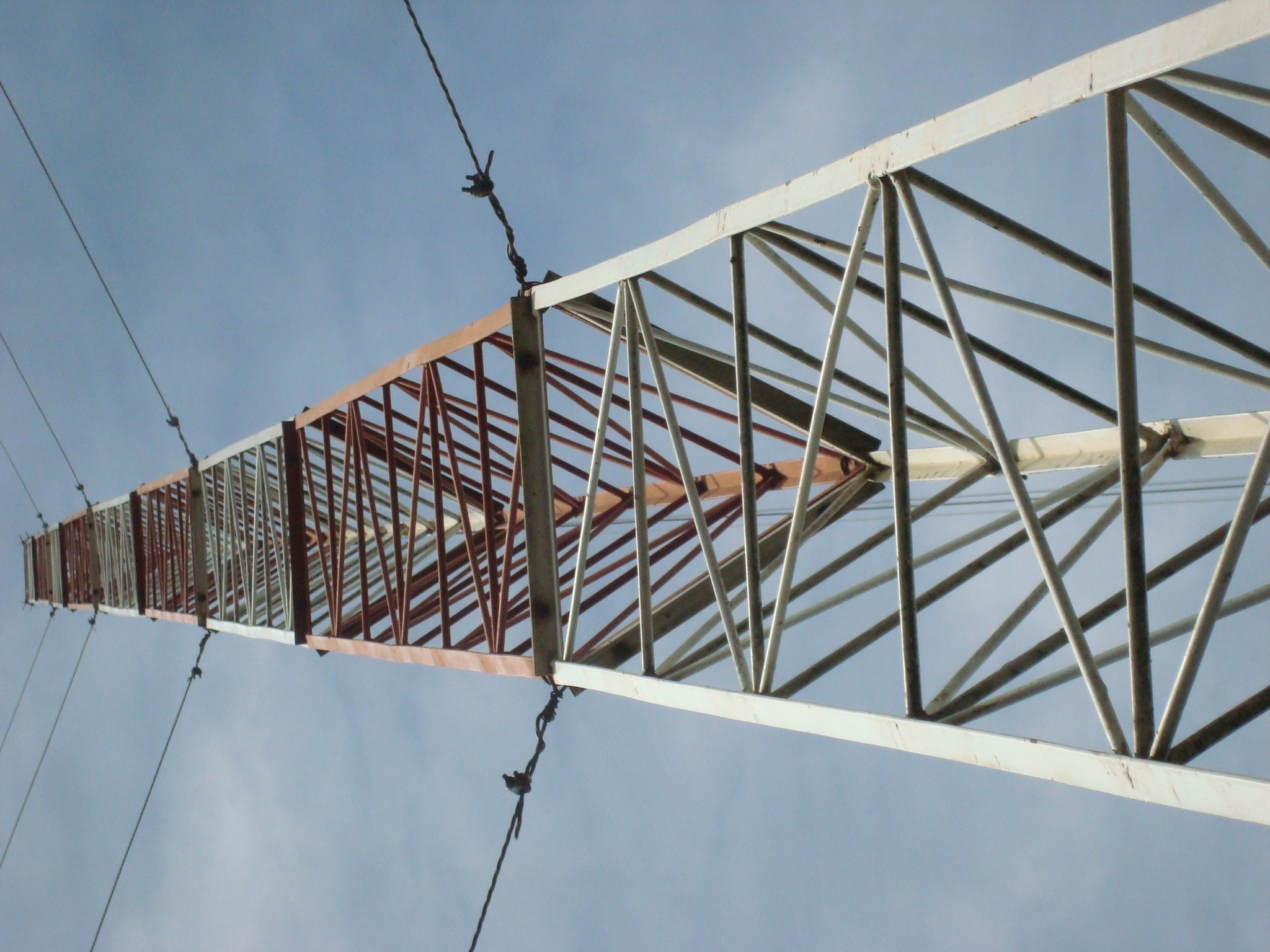

30m com cordoalha 3/16 e estaio a 7m (Favor não rir) estou tirando hoje daqui de casa, está a umas semanas sem estaio nos últimos 6m e tiveram varios vendavais, é incrível como esses troços ficam em pé quando os instaladores fazem besteira:
Anexo 58193
@rubem qual o ângulo de abertura pra mim poder cavar pra fazer a ancoragem 60°, 120° ou 180°??
Não entendi o "angulo de abertura", boiei.Citação:
Postado originalmente por wld.net1
Seriam 60º com relação ao solo ou a torre? O post falava em torre de 30m com estaios a 15m da base. Um estaio a 30m, indo até 15m da base, tem praticamente 60° com relação ao solo (E portanto 30° com relação a torre, já que esta fica a 90° do solo), até dá pra calcular com exatidão a distancia ideal se é pro estaio ficar a exatos 60°, mas 120° e 180° não são angulos que vejo numa torre, realmente não consigo imaginar qual o angulo que você precisa.
(Se for sobre ancoragem pros estaios, tem duzias de formas de ancorar, com base concretada de uns 60cm de profundidade (Pra torre de 30m com estaios a 15m, sem nada maior que setorial e ptp pequeno no topo, solo arenoso aumenta pra 90cm, base de 30x30cm), com sapata de 40x40cm enterrada a 1m, com viga de ferro a 90° com relação aos estaios (Fazendas fincam palanque de madeira de 3m a uns 45°, e prendem os estaios nisso, acho perigoso, nem aço eu usaria porque enferruja, acho que tem que ser concreto mesmo)
Ola..
O ponto de amaração vai ficar distante do pé da torre numa fracão de 50% do total da altura.
Aqui a gente usa arame de aço 1/8 de espessura, arame liso de cerca com catracas.
Vc pode levantar cada vao de torre ja com os arames ja cortados, usando o teorema de pitágoras que vc calcula da seguinte maneira:
A=Alttura arame
D=Distancia da amaração (estaio)
digamos que o 2° vao vai estar a 7m altura, estaio 12m distancia
raiz (a² + d²) => raiz(7² + 12²) => raiz(49 + 144) = 13,89m de arame mas eu corto 1m a mais.
alguem que nao faltou as aulas como eu, quantos m cada estaio sendo que a ancora fica 50% da altura, aos 6,12,18,24 e 30m, quero levar cortado de casa pq nao tem energia no local, (ainda).Citação:
Postado originalmente por cleuzo
