Olá, alguém pode dar uma dica para este meu problema ,,,,
Tenho dois painéis de 250W ligados em paralelo . Com um controlador de 80A MPPT e duas baterias de 100A ligadas em série.
\\e tenho além de uns |Rádios uma CCR-1036 que suporta de 13-30V e a CCR-1036 está reiniciando as vezes, acho que é
em função de a tensão estar próxima de 30V com Sol forte ,, seria isto ? alguma sugestão ?
Net-litoral, ja passei por isso com uma Rb1100ah ,pra resolver e ajudar na vida util das baterias seu controlador se for daqueles digital programável basta entrar no setup dele e limitar a tensão de carga em torno de 28v.
Se ele não for programável ele pode estar com algum problema e que esta permitindo a tensão de carga acima de 29v .Esses contrladores chineses costumam fazer isso .
Não é o ideal mas pra remediar vc pode colocar 5 diodos em série entre a saída do fio positivo que sai do controlador e o terminal positivo da CCR , isso vai dar uma queda de cerca de 3,5v volts e deve deixar a tensão mais adequada para rb .Boa sorte !
Valeu helderc3 , vou fazer isso,, ele é programável sim,, na realidade fizemos esta limitação hoje a tarde, vou verificar amanhã durante o dia se ele esta limitando de maneira correta, obrigado
Os equipamentos projetados para 24 volts, funciona bem até 35 volts, mas acho que com os sol forte pode estar ocorrendo dois fatos:
1- a bateria ultrapassando os 39 ou 30 volts o controlador desarma e a bateria caindo para 24 até 27 volts rearma, reiniciando o seu sistema.
2- super-aquecimento nos equipamentos eletrônicos, fazendo com que o chipset reinicie. Se não tiver um cooler é bom colocar, se tiver o arrefecimento não é suficiente por estar no mínimo empoeirado.
Não entendi essa de ligar as placa solar em 24v (paralelo) e as bateria em 12v(série).
Associação série e paralelo tem 2 funções diferentes, você pode associar mais de uma fonte de energia em paralelo que vai se manter a tensão final e somar as correntes (amperagem) e se associar baterias ou até mesmo fontes de energia em série o que vai aumentar será a tensão e não a amperagem.Citação:
Postado originalmente por alextaws
2x placas solares(de mesma tensão: 24V) em paralelo só vai aumentar a corrente de saida, vai carregar as baterias mais rápido por exemplo.
2x baterias (de mesma tensão: 12V e pensamos que tenham a mesma amperagem 40Ah) ligadas em série, resultarão em 24V com a corrente de 40Ah que nesse caso pode ser ligado nos painéis solares pois tem a mesma tensão após a ligação em série.
então no caso da dúvida do nosso colega ai, não seria o caso trocar o controlador por um de amperagem menor?
O controlador de carga que tenho tem setup e ja estava em 27,6V e quando a CCR1036 reiniciava erá no pico do Sol e mesmo com 27,6 estava reiniciando, eu coloquei dois diodos antes a CCR conforme a dica acima e até agora a CCR não reiniciou, no pico a tensão da CCR com os diodos chegou a 26,1V -
lm338k com um pot de 10k nela kkkk
regula pra 24v fica file kkkk
Sobre a tensão nos painéis com sol forte, ela não tem relação com a tensão de saída do controlador.
Tensão de entrada precisa mesmo ser sempre maior que tensão de saída.
A não ser que seja um controlador problemático, se você ajustou (Ou ele nem tem ajuste) pra 27,5V, ele não vai passar disso seja com painéis fornecendo 30V ou fornecendo 40V.
Em UBNT tem aqueles equiptos que travam 1x ao mês quando operam com 27V (Limite de tensão que a UBNT informa), só de colocar um filtro LC com diodo comum já tem queda de 0,7V, e o pouco de ripple que teria também some.
Falo de filtro LC assim:
Anexo 65293Anexo 65294Anexo 65295Anexo 65296

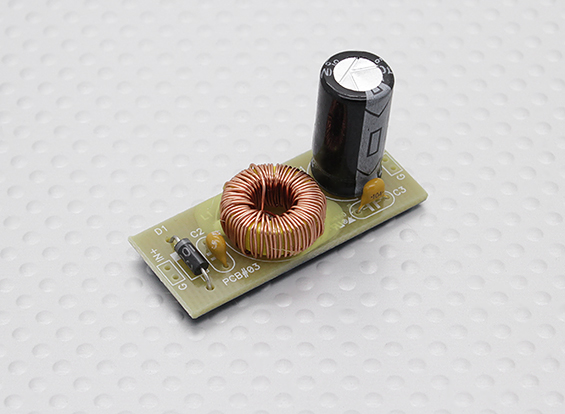

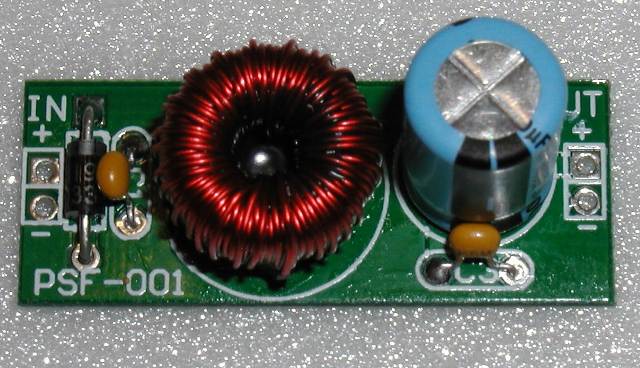

Existe a venda pra alimentar câmeras em aeromodelos (Porque o motor gera ruído pra caramba), por exemplo, mas é bem simples fazer, se tiver uma fonte ATX pifada terá todos os componentes lá dentro (Mas diodo Schottky tem queda de tensão de apenas 0,3V, use os que tem resistência medida no multimetro acima de 400 ohms, esses são comuns e dão 0,7V de queda de tensão). Se o receio é de alta tensão (Mais de 30V, o que duvido que tenha) coloque um diodo na entrada e outro na saída do filtro LC, passa pra 1,4V de queda de tensão.
Colocar circuito ajustando pra 24V não é uma boa porque as baterias em processo de descarga baixam até 21 ou 22V (15% de carga seria 22V), e um regulador ridículo dos anos 70 (LM7824 e velharias similares) precisa pelo menos 3V a mais na entrada, ou seja, pra operar ok com saída de 24V precisaria entrada de 27V, e isso é bateria cheia, hora que a bateria fosse esvaziando ia começar a ter ripple. Então pra essa ideia funcionar teria que colocar um circuito passando pra 18V (3V a menos que 21V), e qualquer UBNT ou MK que opera com 24V opera igualzinho com 18V, com um pouco de diferença no rendimento do VRM, mas seria bobeira usar circuitos ridículos e toscos dos anos 70 tipo LM7818, estamos em 2016 e os conversor dc-dc nem são modernos (São coisa do fim dos anos 90) mas tem 400% a mais de rendimento que os reguladores lineares toscos antigos, falo de conversor tipo:
http://produto.mercadolivre.com.br/M...-raspberry-_JM
Isso aí vai ter rendimento de uns 95% passando de 21-30V pra 18V.
Mas ainda acho que o filtro LC é mais simples, bota 2 diodos por precaução e ele mata 2 problemas numa tacada só, diminui ripple e diminui tensão.
(Um controlador solar MPPT é basicamente um conversor dc-dc, que opera ora com PWM e ora com pulsos meio triangulares (Igual conversor dc-dc, que não usa APENAS PWM por isso não pode ser chamado de "PWM", é um conversor de tensão ora bolas!), as vezes tem uns spikes malucos de alta tensão, o VRM da CCR1036 pelo visto não está conseguindo filtrar isso, então o filtro LC entre o controlador e a CCR vai filtrar (Pelo menos a maior parte dos picos um filtro LC resolve, se colocar um capacitor de tântalo de 10uF ou pouco menos, paralelo ao eletrolítico de uns 470uF, e ainda outro de 100nF (Ceramico, numero 104) vai estar filtrando e desacoplando quase tudo que é possível ter de ruído espúrio vindo com MPPT))
Não entendi bem a ligação dos diodos que postou ai, poderia ser um pouco mais claro.Citação:
Postado originalmente por rubem

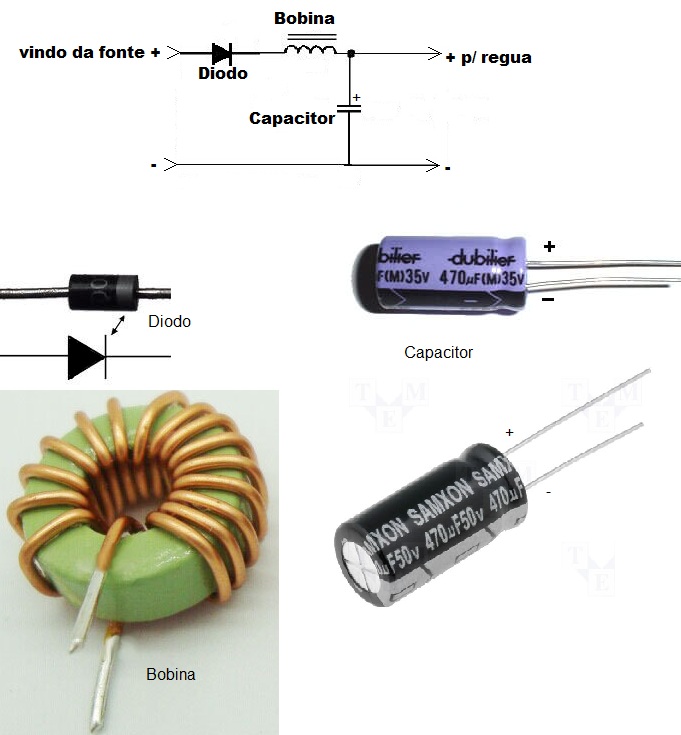

Se a duvida é sobre o uso de 2 diodos, sugiro isso:

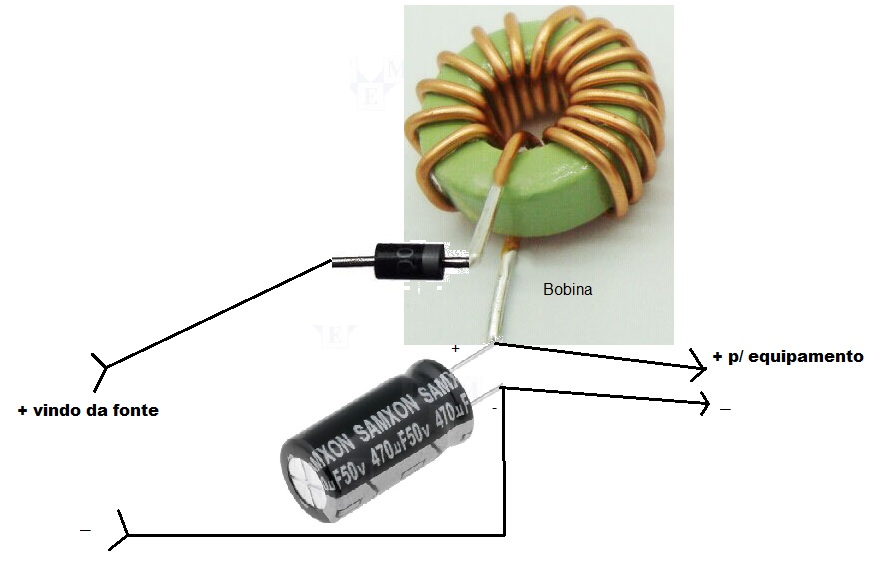

Anexo 65299
Não tem segredo, capacitor eletrolíticos de 470 a 1000uF, eu usaria de 50V. Eles tem polarização, vem escrito - de um lado, o que indica que o + é do outro lado.
Diodo também tem polarização, tem uma faixa de cor diferenciada num lado, é só montar com a faixa como na imagem acima.
A faixa pode estar bem nítida
http://www.infoescola.com/wp-content...07/02/diodo.jp
ou meio apagada
https://2.bp.blogspot.com/-0v-RZJlQh.../s1600/d11.JPG
mas sempre tem como identificar a polaridade, na imagem cuidei de colocar tudo na polaridade certa.
