Alguém sabe qual a diferença, a princípio achava que elevation seria a abertura vertical mas pelos datasheets da ubnt, tem o azimuth vertical e horizontal e os gráficos se parecem com ganho vs angulo mesmo. Agora o Elevation é um gráfico meio indecifrável. Alguém sabe explicar o que é?
Anexo 65815
Esse radio tem duas antenas, uma com polarização Horizontal e a outra com polarização vertical.
Cada uma dessas antenas tem azimut e elevação. Azimute é o lóbulo de irradiação cortado pela horizontal. Elevação é o lóbulo de irradiação cortado pela vertical.

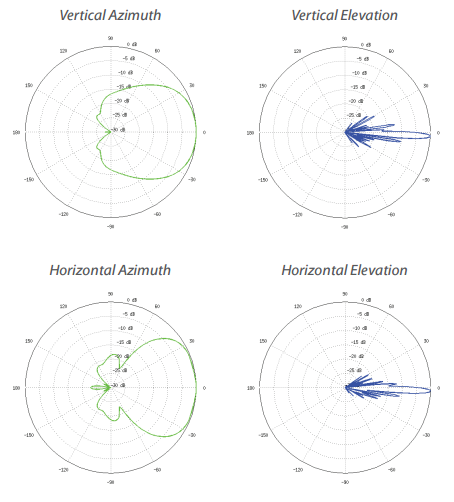

Para cada antena aparecem dois gráficos, azimute e elevação.
Emilidani, esse gráfico é de uma basestation 90 graus da Ubiquiti.Citação:
Postado originalmente por emilidani
Se entendi bem, dependendo da localização do client, o sinal dele pegaria mais uma polarização que a outra. Em alguns casos pegaria somente uma delas. Seria isso?
Errado amigo... Esse gráfico é simplesmente uma representação bidimensional do campo de propagação da antena. O que ocorre muito por aqui é que quase ninguém sabe exatamente como funciona uma antena e o que ela faz...Citação:
Postado originalmente por fhayashi
Uma antena setorial propaga muito mais sinal horizontalmente do que verticalmente (não confunda com polarização de onda!!!) É somente a propagação do sinal, justamente porque não faz sentido comercialmente projetar uma antena que propague mais verticalmente... Já imaginou você propagar sinal a 2km de atura e só 100 metros pros lados??? faz mais sentido propagar a 100mts de altura e 2km pros lados.
Basicamente isso aqui:

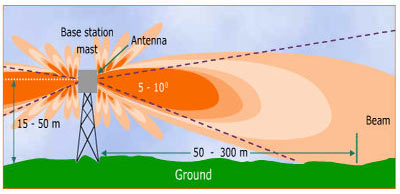

Anexo 65826
A interpretação do gráfico de propagação da basestation é basicamente esse:
Gráfico 2D:

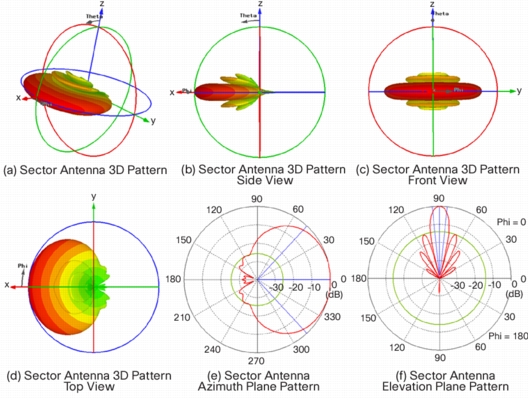

Anexo 65825
Gráfico 3D:

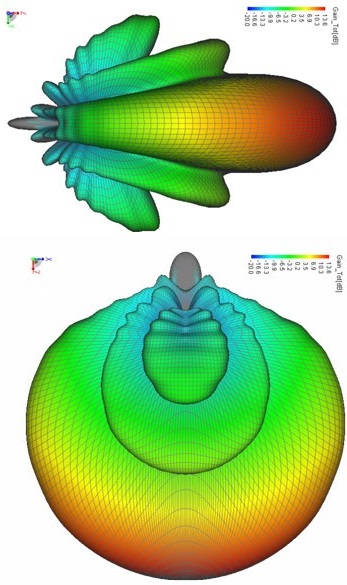

Anexo 65828Anexo 65829

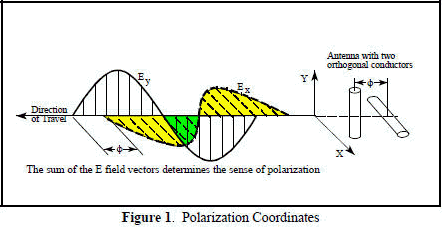

Sobre polarização vertical ou horizontal, é o sentido do plano vibratório da onda. Vertical ou horizontal. Física básica do ensino médio. Se uma onda é vertical o plano magnético é horizontal e o campo elétrico é vertical e vice versa.

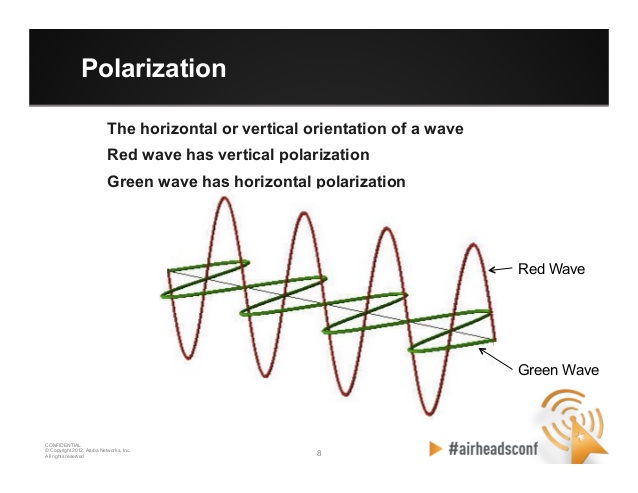

Anexo 65830Anexo 65831
Telecomunicações utilizem-se basicamente de ondas de RF transversais polarizadas. Então sugiro uma revisão do conteúdo do ensino médio e estudo sobre antenas para um melhor entendimento do assunto.
Putz,
Agora que saquei o gráfico. É a propagação/ganho horizontal da polarização vertical.
Por isso tem o Vertical Azimuth. Quando vi a primeira vez, fiquei imaginando mesmo para que propagar 45 graus na vertical.
