Ajuda enlace

Olá pessoal,
Estou com problemas neste enlace.
Tive que fazer esta ponte porque existe um desnível do ponto 1 até o ponto 4, para eles ficarem alinhados
com boa visada o ponto 1 teria que ter 9 mts e o ponto 4 20mts, e 20mts pra min é impossível.
O ponto 2 e 3 estão conectados por um roteador, não sei se neste caso existe uma forma de conectá-los sem isso.
Este enlace é para internet, estava chegando 10mb e do nada baixou para 3mb, tentei varias frequências e potencias.
Talvez seja o alinhamento que não esteja bom?

Alturas atuais
Ponto 1 10mts
Ponto 2 13mts
Ponto 3 11mts
Ponto 4 12mts


Vejam as screenshots.
Anexo 66174

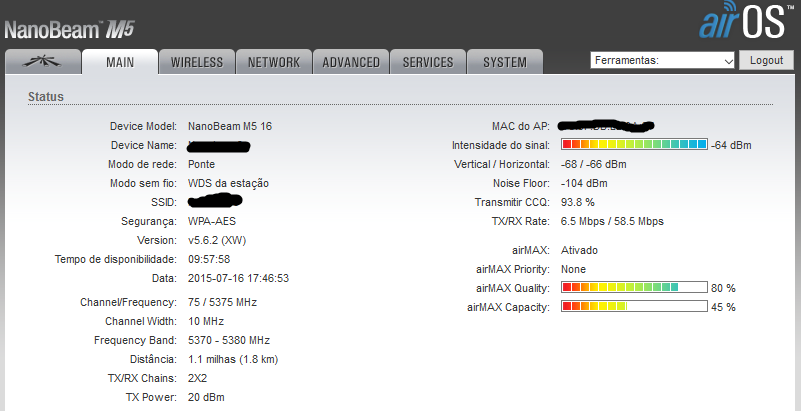

Radio 1
Anexo 66170

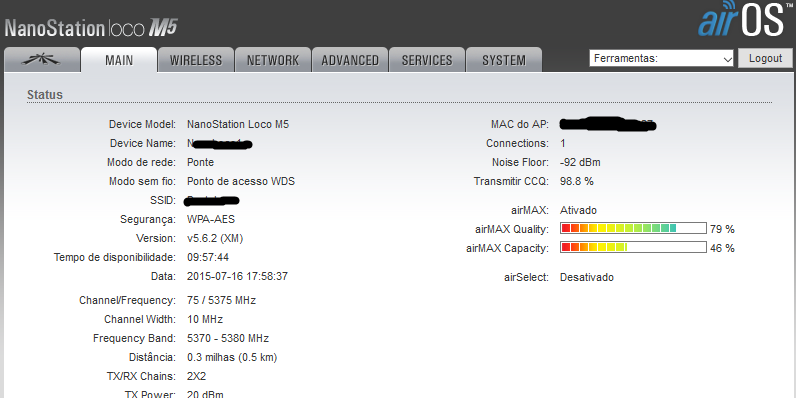

Radio 2
Anexo 66169

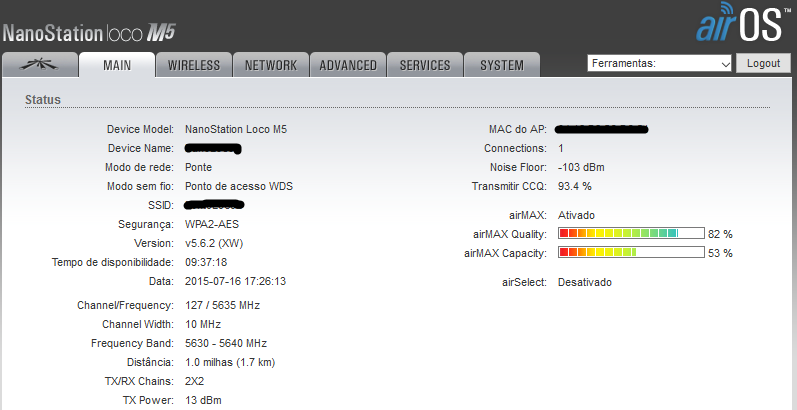

Radio 3
Anexo 66172

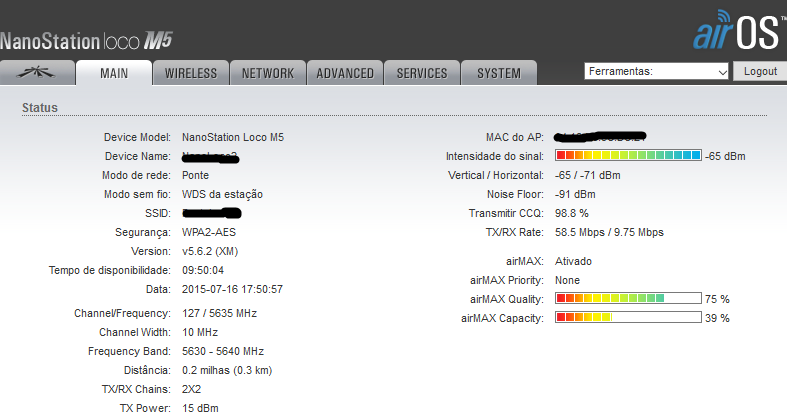

Radio 4

Anexo 66171

Existe uma série de fatores aí que podem estar influenciando isso. Seus enlaces são pequenos e essas antenas devem servir para você passar até mais que isso aí, porém as configurações estão um tanto estranhas.

Primeiramente cheque o alinhamento, a visada é o principal ponto a ser trabalhado. Tendo visada limpa, sem obstrução parcial ou total, fica muito mais fácil de trabalhar.

Segundo ponto, você esta utilizando largura de canal em 10Mhz, por que? Você não está aproveitando a capacidade dos seus rádios, cortou pela metade o throughput dos seus enlaces. A modulação utilizada também está bem estranha, data rate de TX e RX estão muito diferentes uns dos outros. Se a sua intenção é passar 10Mbps em Half Duplex você precisaria de ter um data rate sem variações de pelo menos 20Mbps considerando um CCQ próximo de 100%, a modulação mais próxima seria MCS 11 que com essa largura de canal te daria uma taxa nominal de 26Mbps.

Terceiro ponto, que roteador é esse que você colocou entre seus enlaces? Se a intenção dos seus enlaces é apenas conectar esses dois pontos não como um cliente de internet mas para interligar duas redes, você poderia substituir o roteador por um switch e evitar qualquer confusão que esse roteador possa gerar, como um servidor DHCP soltando IP pra todo lado por exemplo.

Pra te ajudar melhor, seria interessante você postar o resto das suas configurações

Quando usei 20Mhz TX/RX ficaram baixos.
A Modulação está em MCS 15 automático.
O roteador é um Encore, está com DHCP desativado.
Acredito que é o alinhamento que não está bom.
Vou aumentar a altura no ponto 2 para melhorar a visada que existe uma árvore no caminho.
Obrigado.

cara em 10mhz tu não consegue banda não
e tem obstrução no meio disto ai
e não precisa de radio nem switch liga um no outro

Pois é, o ponto 2 é um galpão com 9 mts de altura.
Vou fazer uma mini torre de uns 8mts que deve ser o suficiente.

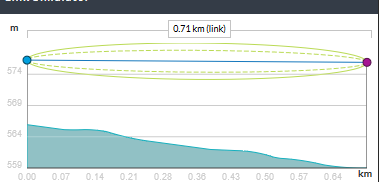

Olha só o terreno
Anexo 66175
11mts na parte alta e 18mts na baixa

Citação:

---

Postado originalmente por Bruno

cara em 10mhz tu não consegue banda não
e tem obstrução no meio disto ai
e não precisa de radio nem switch liga um no outro

---

Verdade Bruno, dá pra ligar um no outro mesmo. Obrigado pelo lembrete.

Citação:

---

Postado originalmente por edmarcio

Quando usei 20Mhz TX/RX ficaram baixos.
A Modulação está em MCS 15 automático.
O roteador é um Encore, está com DHCP desativado.
Acredito que é o alinhamento que não está bom.
Vou aumentar a altura no ponto 2 para melhorar a visada que existe uma árvore no caminho.
Obrigado.

---

Quando ajustar o alinhamento e a visada, teste em 20Mhz e tira esse MCS automático também, trabalhe com uma modulação o suficiente para passar a banda que você precisa passar e só. E quando organizar tudo, poste os resultados aqui :)

Citação:

---

Postado originalmente por pedrohafe

Verdade Bruno, dá pra ligar um no outro mesmo. Obrigado pelo lembrete.

---

Eu já tinha pensado nisso, mas não sei como seria possível?

Amigo.. Noise floor ruim ai... Faça um Airview e escolha outras frequencias. Aumente a largura para 20mhz.

Quanto a ligar o radio 2 ao radio 3, é só você ligar as portas LAN dos POEs dis radios direto uma na outra e elimina esse roteador (cuidado com as portas POE para não errar)

Citação:

---

Postado originalmente por sphreak

Amigo.. Noise floor ruim ai... Faça um Airview e escolha outras frequencias. Aumente a largura para 20mhz.

Quanto a ligar o radio 2 ao radio 3, é só você ligar as portas LAN dos POEs dis radios direto uma na outra e elimina esse roteador (cuidado com as portas POE para não errar)

---

Como eu não imaginei conectar uma porta LAN na outra...
Muito obrigado!!!

Você disse que antes passava 10 e agora passa 3 mega. Que já trocou canal... Ou seja, estava funcionando... então está me parecendo desalinhamento ou comprometimento da zona de fresnel.

Mas me diz uma coisa? Estas árvores que estão logo na saida do ponto 1, que altura tem? A visada passa bem alto por cima das árvores? Pois se passa raspando pelo lado a visada vai estar comprometida.

10mhz de largura é mais que suficiente para passar a banda que VC precisa.
Agora se VC não ta conseguindo não é poluindo o espectro com 20 ou 40mhz que VC vai conseguir.
Dica melhore a visada e faça uma análise do espectro com o airview tenta fixar o data rate dos rádios onde VC consiga 100% de ccq.

Enviado via LG L Bello usando UnderLinux App

Citação:

---

Postado originalmente por 1929

Você disse que antes passava 10 e agora passa 3 mega. Que já trocou canal... Ou seja, estava funcionando... então está me parecendo desalinhamento ou comprometimento da zona de fresnel.

Mas me diz uma coisa? Estas árvores que estão logo na saida do ponto 1, que altura tem? A visada passa bem alto por cima das árvores? Pois se passa raspando pelo lado a visada vai estar comprometida.

---

A arvore está a uns 150 mts da saída do ponto 1, deve ter uns 8 mts, não passa muito alto.
Vou fazer uma mini torre pra colocar no ponto 2.
Tentei vários canais, aqui na cidade existem 4 provedores de internet via rádio mais 2 empresas de monitoramento de alarme via rádio.

Olha que coisa louca, está passando 10mb neste momento.

Radio 1
10Mhz MSC 11 20 dbm de potencia CCQ 93%
Noise Floor: -105 dBm Intensidade do sinal 62
airMAX Quality: 82 %
airMAX Capacity: 40 %

Radio 2
10Mhz MSC 11 20 dbm de potencia CCQ 98%
Noise Floor: -92 dBm
airMAX Quality: 82 %
airMAX Capacity: 40 %

Radio 3
10Mhz MSC 11 13 dbm de potencia CCQ 99%
Noise Floor: -105 dBm
airMAX Quality: 80 %
airMAX Capacity:30 %

Radio 4
10Mhz MSC 11 15 dbm de potencia CCQ 99%
Noise Floor: -91 dBm Intensidade do sinal 66
airMAX Quality: 80 %
airMAX Capacity:30 %

Se MCS11 passa o que você quer, tira esse modo automático (Default, feito pras senhorinha que não sabem otimizar nada manualmente) e fixa em MCS11.

Você tem sinal -68dBm aqui:
https://under-linux.org/attachment.p...0&d=1486559802

E sinal -71dBm aqui:
https://under-linux.org/attachment.p...1&d=1486559803

Nivel sempre pelo pior sinal.

Com -71dBm esse enlace acho que só teria CCQ perfeito lá por MCS10. Mas com -68dBm realmente dá pra usar MCS11.

Se subir a largura de canal pra 20MHz baixe pra MCS9, porque MCS9 em 20MHz passa tranquilo 12-13Mbps quando tem sinal suficiente (E -68dBm é suficiente).

Se tem sinal variando, use os canais onde é legal o uso de potência mais alta, qualquer canal entre 5725 a 5850MHz, e fixe a potência lá pelos 16 ou 18dBm.

Com tudo fixo o throughput é fixo. Com tudo automático, mudando potência e data rate, o throughput também muda. Não adianta tentar usar MCS15, esse data rate exige sinal muito bom tipo -55dBm pra ficar decente (Pra ter todo o throughput que pode ter). Sinal baixo demais pra um data rate gera tanta perda de pacotes que resulta em velocidade final muito menor que limitar manualmente o data rate.

(Eu usaria MCS9 a 20MHz, num canal entre 5725-5850MHz, com 16 ou 17dBm de potência, com ack-timeout fixo lá por 0,5km)

Citação:

---

Postado originalmente por edmarcio

A arvore está a uns 150 mts da saída do ponto 1, deve ter uns 8 mts, não passa muito alto.
Vou fazer uma mini torre pra colocar no ponto 2.
Tentei vários canais, aqui na cidade existem 4 provedores de internet via rádio mais 2 empresas de monitoramento de alarme via rádio.

---

Então deve estar aí o problema. Arvore se movimenta com vento. E se compromete a zona de fresnel, acaba que num momento fica bom, depois fica ruim. E assim vai.

O @rubem te dá uma aula sobre zona de fresnel. Até com cálculos para ter certeza se atinge ou não.

Olá Pessoal.
Fiz ajustes finos no apontamento e na modulação e está passando 15 megas agora.
