Prezados,
Gostaria de saber dos companheiros técnicos que trabalham com radio digital qual a media de sinal a se considerar boa para que um radio consiga atingir seu troughput massimo e qual a margem que deixam para a perda de Db com chuva etc..
Agradeço
Amigo... não existe receita de bolo! Cada rádio tem uma sensibilidade diferente. Verifique o datasheet do seu rádio qual é o sinal necessário e potência irradiada máxima para o MCS pretendido.Citação:
Postado originalmente por gabrielest
Outra coisa é o desvanecimento por distância. Digamos que seu conjunto rádio + antena tenha um EIRP de 40dBm e devido a distância haja um desvanecimento de 120dBm. O sinal na outra ponta do enlace será de -80dBm e não adianta espernear...
Entendeu como não existe essa de "melhor" sinal... cada caso é um caso e cada rádio tem seu "melhor" sinal para o MCS pretendido.
Enviado via SM-J110L usando UnderLinux App
Levando como base huawei rtn, sinal ideal e -38 a -42 ficando assim uma boa sobra para momentos de mal tempo e afins pois msm com sinal -60 ele faz 1024qam oque mais ou menos 300mb em 40mhz ou 480mb em 56mhz
Sobre queda com chuva: Quanto maior a frequência maior a queda.
10GHz é capaz de cair 5dBm em 10km.
24GHz é capaz de cair 10dBm em 5km.
Depende da chuva (10km de distância, mas com chuva só em 3km, ou 10km de chuva forte).
Via de regra precisa sinal "PQP que alto!", tanto pra modulação alta (256QAM já exige mais que -50dBm, imagina um 512QAM!) como pra aguentar a queda com chuva (Tipo ter esses -32dBm que o Jonas falou, pra ficar em pelo menos -52dBm quando chover forte).
A margem pra sensibilidade é a mesma que wifi, no mínimo uns 20dBm acima da sensibilidade no datasheet. Se ele fala em -60dBm de sensibilidade em 1024QAM, vai precisar uns -40dBm pra passar toda a banda possível. Se tiver só 12dBm de margem vai passar pouco, e com margem abaixo de 10dBm é comum perder metade dos pacotes.

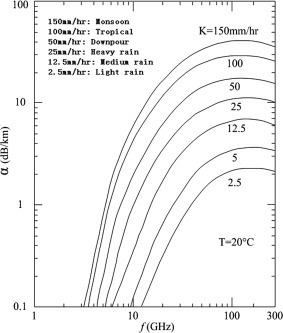

A queda de sinal pode ser calculada, gera tabela tipo isso:
Anexo 66322

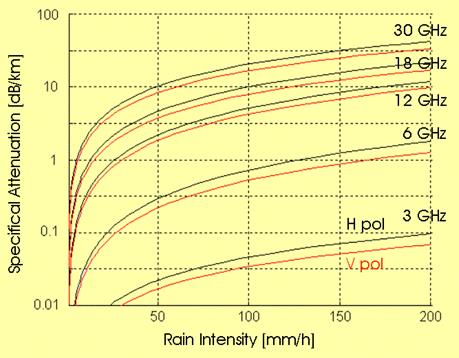

ou
Anexo 66323
Por exemplo, se tem chuva de 50mm, em 10GHz pela tabela dá mais de 2dBm por km, parece ser uns 2,5dBm por km. Se tiver enlace 10GHz de 20km, numa chuva de 10km de largura terá 25dBm de queda de sinal! Num caso desse, se quer throughput máximo o tempo todo precisa fazer ter 25dBm de sinal sobrando na hora de ajustar o enlace num dia de sol.
(Mas em provedor pequeno isso importa até pouco, porque quando chove forte é chuva regional, digo, não chove só na frente do enlace, chove na área toda de atendimento, e quando chove MUUUUITO cliente desliga equipamento, ou seja, o consumo de tráfego diminui, casa direitinho com a diminuição de capacidade de tráfego do enlace digital. Só não pode deixar cair, mas rádio digital raramente cai, eles reduzem pra 64QAM ou alguns 16QAM, que funciona até com -70dBm. Passa só 20 ou 30Mbps em 16QAM mas pelo menos cair não cai, garante algum tráfego mínimo mesmo sob chuva bem forte)
Citação:
Postado originalmente por gabrielest
Cada radio tem uma especificação para throughput em função do sinal recebido.
Respeito ao sinal adicional, chamado comumente "margem" ele depende de dois fatores fundamentais, frequência e clima.
A receita de bolo , porem conservadora, é 10dB.
Obrigado a todod
