Bullet 2 com problema

Amigos do forum estou com alguns bullet com defeito e to tentando consertar , 1 deles estava com a luz lan apagada do bullet e na fonte a luz ficava piscando , troquei o kendim e a luz da fonte parou de piscar depois troquei o Mteo k a luz do bullet acendeu e da fonte ficou acesa tambem , mais na hora que ligo o cabo de rede no notebook ele não acha o ip e depois de um certo tempo da cabo desconectado e apaga a luz da lan do bullet a fonte fica com a lan ligada , alguem tem alguma ideia.
E estou com 1 bullet h2 que eu ligo e as luzes que indica os niveis de sinais fica todas piscando.Alguem sabe o que é .
Se puder ajudar agradeço.
Grato

Re: Bullet 2 com problema

O que mais queima é o chipset, o resto queima JUNTO com o chipset geralmente. Seria esse no Bullet M2 HP:
http://lista.mercadolivre.com.br/ar7240#D[A:ar7240]

Se foi em tempestade, e tinha cabo RF longo (Cabo ethernet sempre é longo por isso geralmente queima trafo/driver) também pode ter queimado amplificador de RF, no Bullet M2 HP não lembro se é SIGE2593, ou o 5044... deve ter por aqui: http://produto.mercadolivre.com.br/M...airgrid-m5-_JM

Quando não tem ping, e o chipset esquenta muito, troca o chipset.

Quando o chipset fica frio e não tem ping, dá pra tentar acesso via serial naqueles 4 pinos laterais. Se nem isso funcionar, ainda pode ser chipset ou a rom corrompida, mas se queimou mais coisa em tempestade, tem 99,99% de certeza que queimou o chipset.

O trafo/driver (Kendim era marca, não é descrição do componente. E nem essa marca existe mais desde ANTES da Ubiquiti existir!) é só justamente um transformador, é um enrolamento de fio 45AWG ou coisa assim, ele não queima fácil, ou melhor, antes de ele queimar também irá queimar outros componentes mais sensíveis, e o chipset é o mais sensível na parte ethernet (Se é indução pela parte de RF quem queima primeiro é o amplificador, que geralmente já está quente por que leigo sempre bota a potência dele no limite).

Re: Bullet 2 com problema

Citação:

Postado originalmente por fagtinti

Amigos do forum estou com alguns bullet com defeito e to tentando consertar , 1 deles estava com a luz lan apagada do bullet e na fonte a luz ficava piscando , troquei o kendim e a luz da fonte parou de piscar depois troquei o Mteo k a luz do bullet acendeu e da fonte ficou acesa tambem , mais na hora que ligo o cabo de rede no notebook ele não acha o ip e depois de um certo tempo da cabo desconectado e apaga a luz da lan do bullet a fonte fica com a lan ligada , alguem tem alguma ideia.
E estou com 1 bullet h2 que eu ligo e as luzes que indica os niveis de sinais fica todas piscando.Alguem sabe o que é .
Se puder ajudar agradeço.
Grato

Verificou se não esta resetada?

Já tentou fazer restauração por TFTP, seguindo esse tutorial abaixo.

https://help.ubnt.com/hc/pt/articles...-firmware-TFTP

http://www.granlabor.com/tutoriais/firmware_tftp.htm

Detalhe: ao invés de utilizar o prompt de comando pode usar um programa TFTP.

Citação:

Postado originalmente por rubem

O que mais queima é o chipset, o resto queima JUNTO com o chipset geralmente. Seria esse no Bullet M2 HP:
http://lista.mercadolivre.com.br/ar7240#D[A:ar7240]

Se foi em tempestade, e tinha cabo RF longo (Cabo ethernet sempre é longo por isso geralmente queima trafo/driver) também pode ter queimado amplificador de RF, no Bullet M2 HP não lembro se é SIGE2593, ou o 5044... deve ter por aqui: http://produto.mercadolivre.com.br/M...airgrid-m5-_JM

Quando não tem ping, e o chipset esquenta muito, troca o chipset.

Quando o chipset fica frio e não tem ping, dá pra tentar acesso via serial naqueles 4 pinos laterais. Se nem isso funcionar, ainda pode ser chipset ou a rom corrompida, mas se queimou mais coisa em tempestade, tem 99,99% de certeza que queimou o chipset.

O trafo/driver (Kendim era marca, não é descrição do componente. E nem essa marca existe mais desde ANTES da Ubiquiti existir!) é só justamente um transformador, é um enrolamento de fio 45AWG ou coisa assim, ele não queima fácil, ou melhor, antes de ele queimar também irá queimar outros componentes mais sensíveis, e o chipset é o mais sensível na parte ethernet (Se é indução pela parte de RF quem queima primeiro é o amplificador, que geralmente já está quente por que leigo sempre bota a potência dele no limite).

Amigo obrigado pela ajuda , sou iniciante no conserto desse tipo de equipamento , gostaria de saber onde fica o amplificador rf do bullet 2 e m2

Re: Bullet 2 com problema

Citação:

Postado originalmente por alextaws

Verificou se não esta resetada?

Já tentou fazer restauração por TFTP, seguindo esse tutorial abaixo.

https://help.ubnt.com/hc/pt/articles...-firmware-TFTP

http://www.granlabor.com/tutoriais/firmware_tftp.htm

Detalhe: ao invés de utilizar o prompt de comando pode usar um programa TFTP.

acho que não é o caso porque depois de um tempo ele da cabo desconectado

12 Anexo(s)

Citação:

Postado originalmente por fagtinti

Amigo obrigado pela ajuda , sou iniciante no conserto desse tipo de equipamento , gostaria de saber onde fica o amplificador rf do bullet 2 e m2

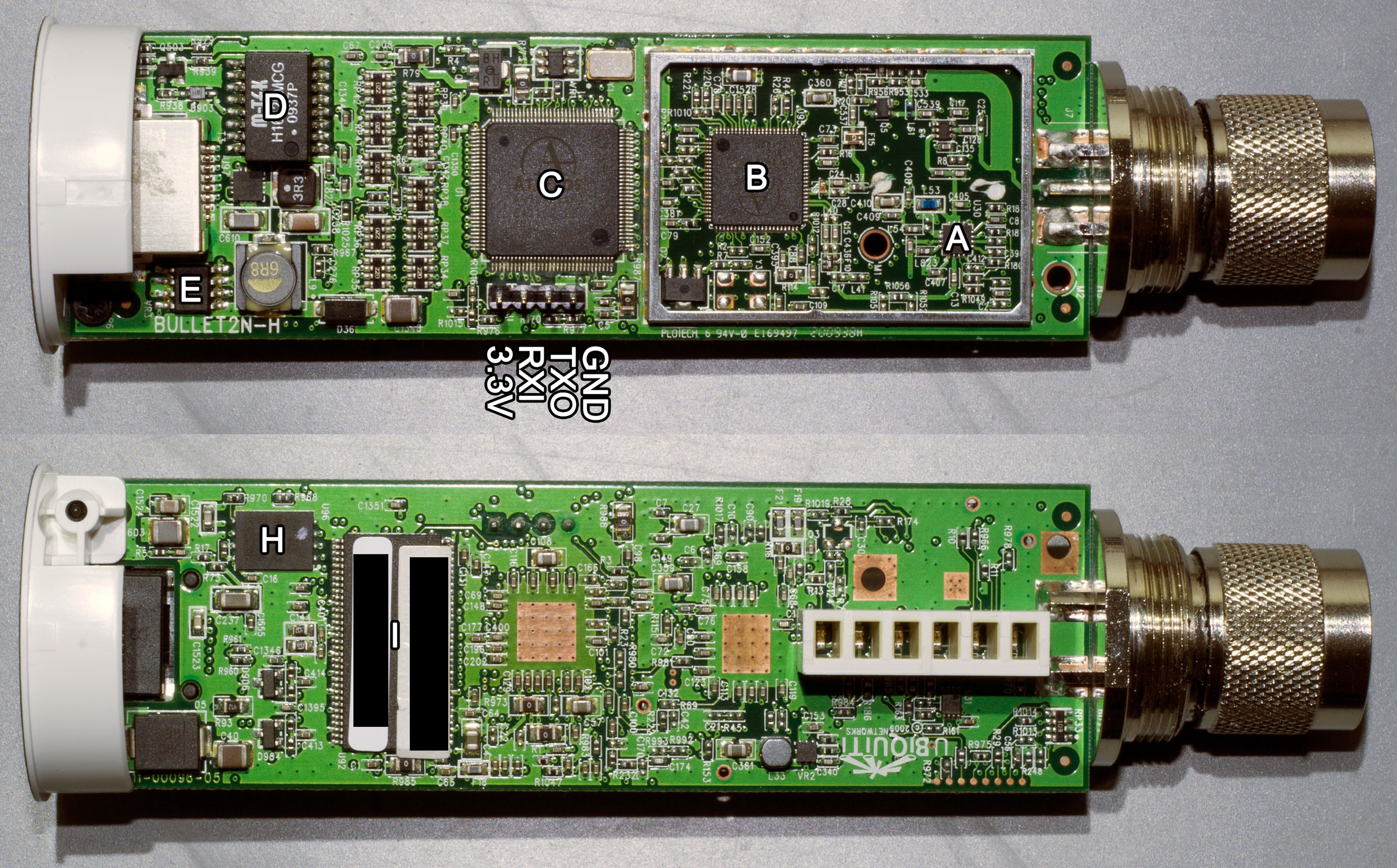

No Bullet M2 tá marcado aqui:
Anexo 66496
A: Amplificador de saída
B: Chipset de RF
C: Chipset principal com CPU
D: Trafo/driver (Magtek é marca)
E: VRM, ou CI regulador de tensão
H: Rom, "o HD" onde fica o sistema operacional
I: Ram

GND, TX, RX e 3,3V é a porta serial, que é TTL e não RS232.

O Bullet 2 tem um dissipador sobre o chipset de RF, mas o amplificador está lá, do mesmo tamanho, logo antes da antena. É só seguir a trilha das antenas de trás pra frente que você verá um switch que chaveia entre uma porta e outra (Um CI minúsculo de 3 ou 4 terminais), e o amplificador perto, que é um CI com muito mais terminais (8 geralmente), bem maior (4x4mm digamos).

Não achei nenhuma imagem de um Bullet2 sem a tampa metálica (E não vou desmontar um meu porque só pra achar em qual caixa tá vou levar horas :P )

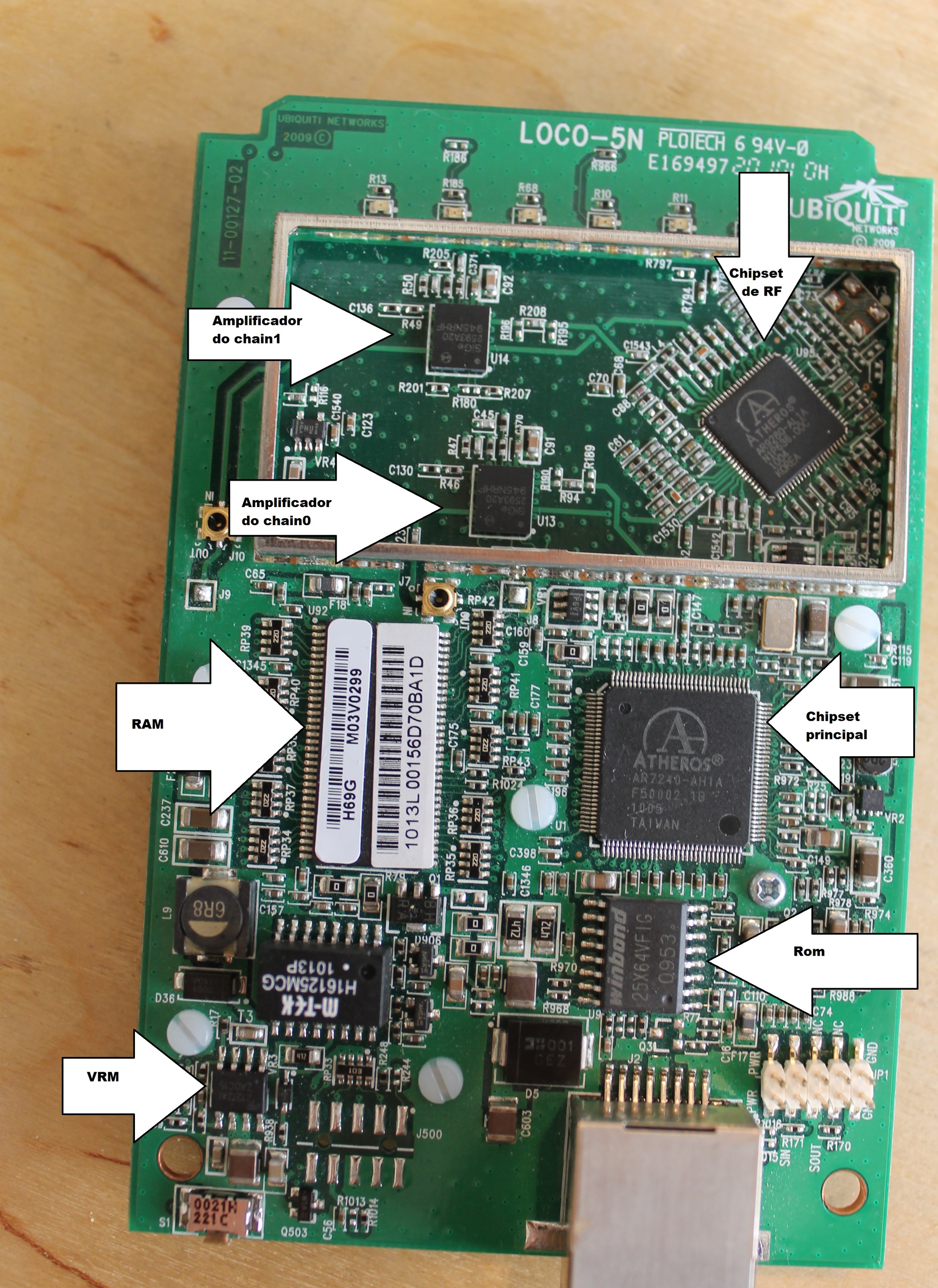

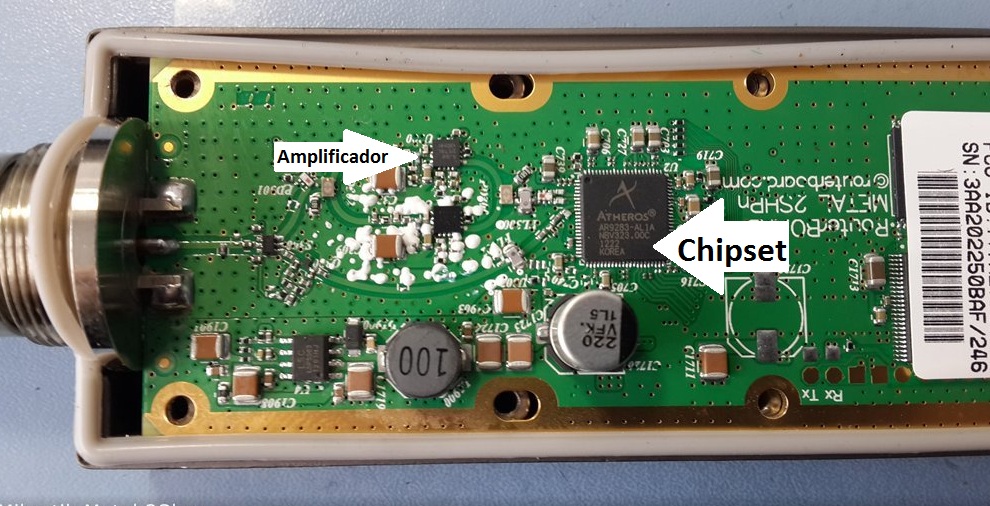

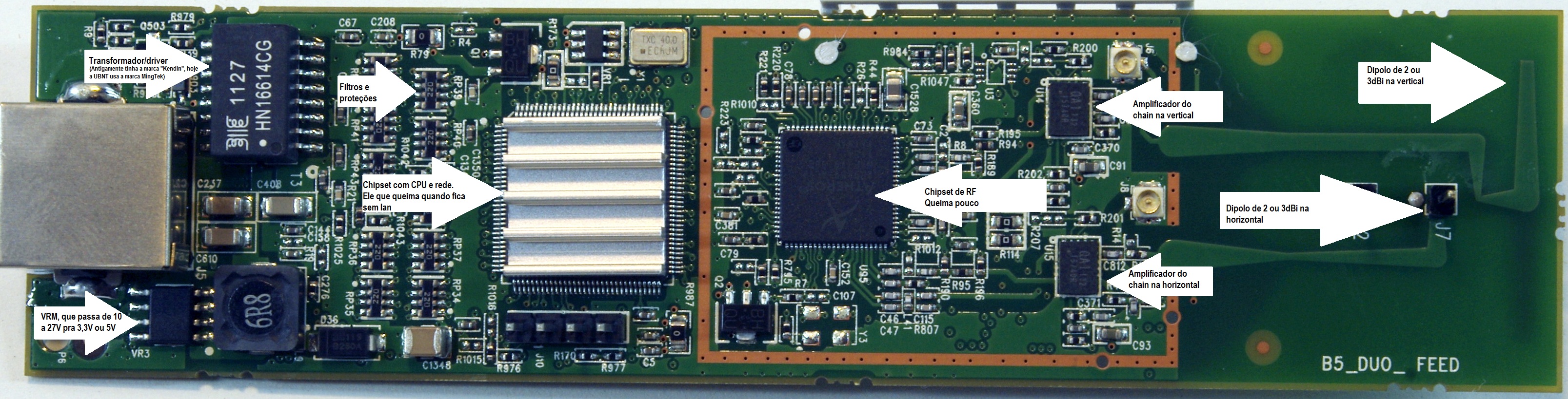

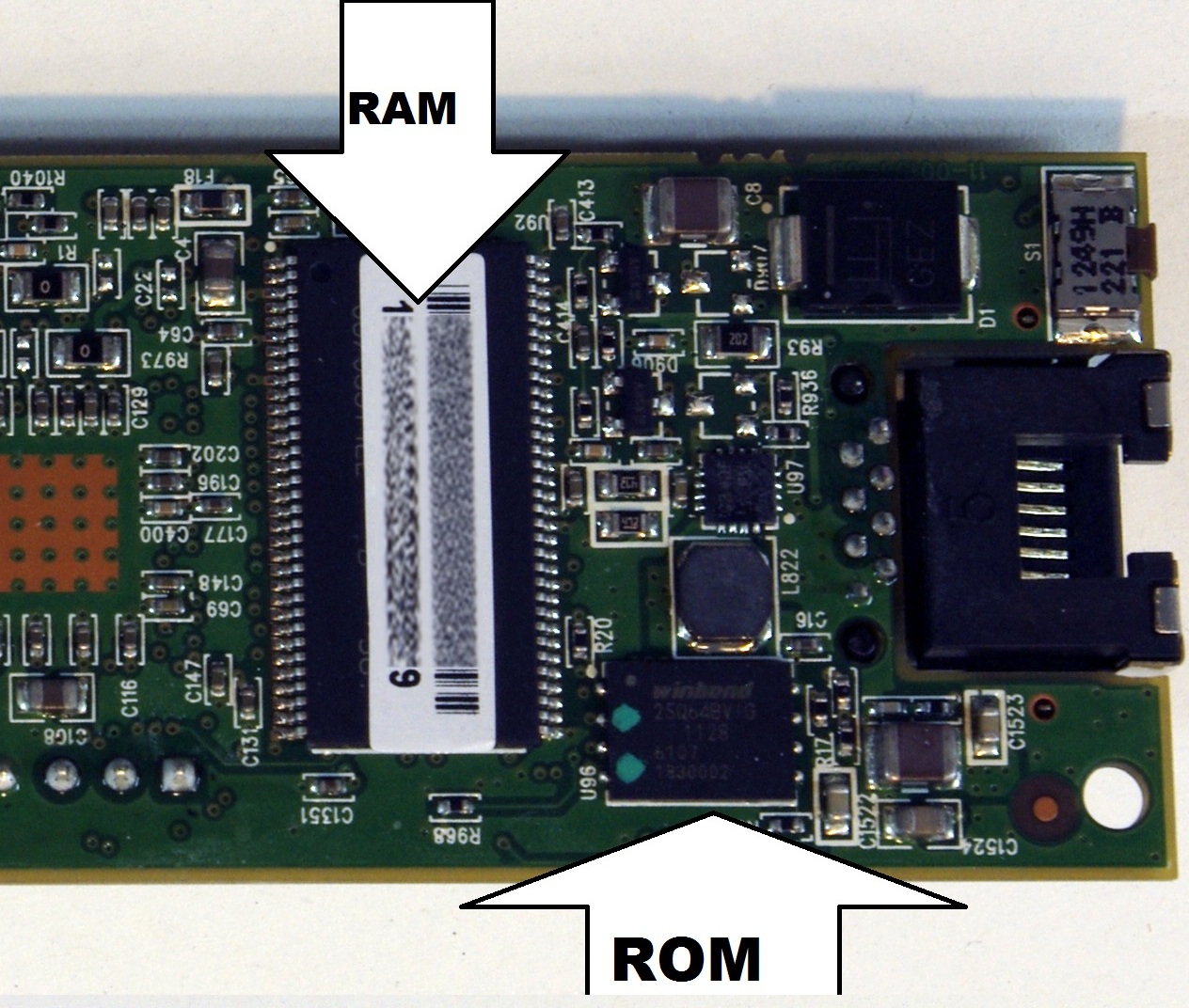

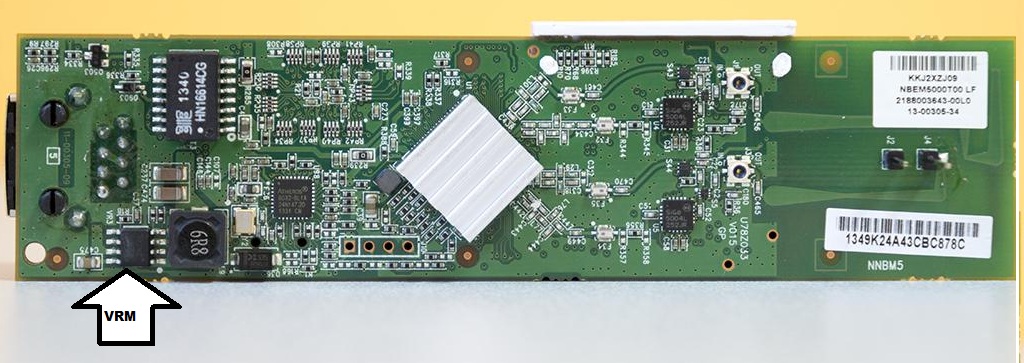

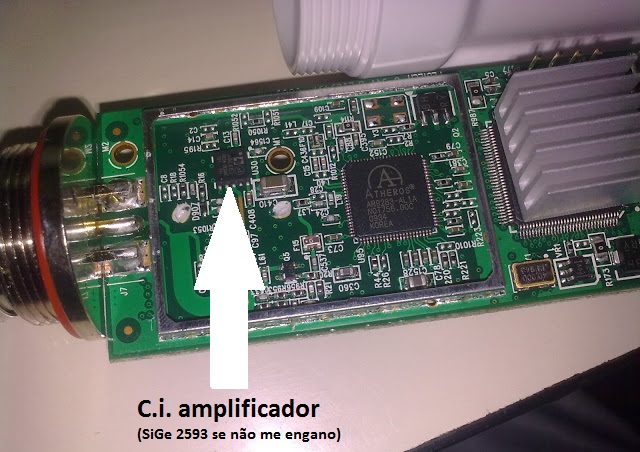

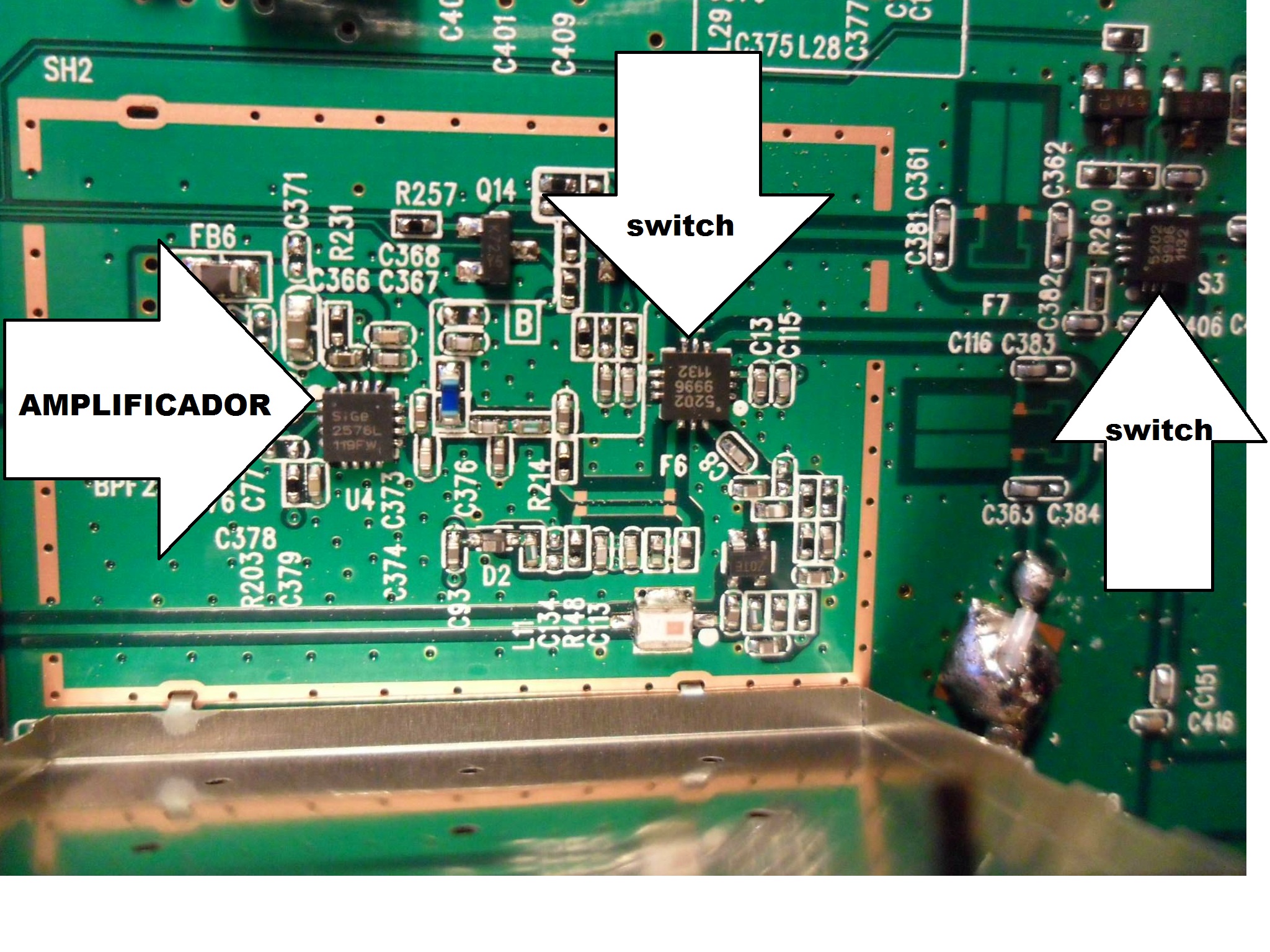

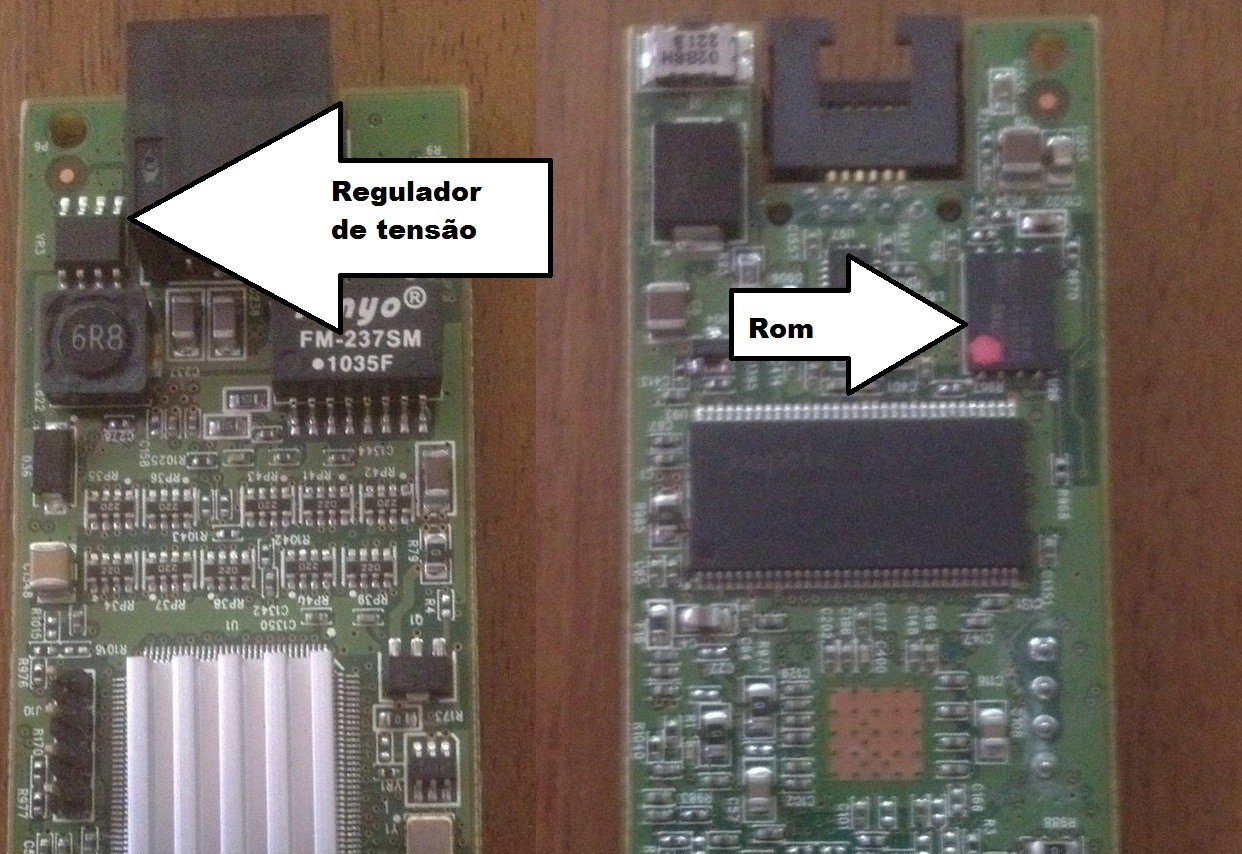

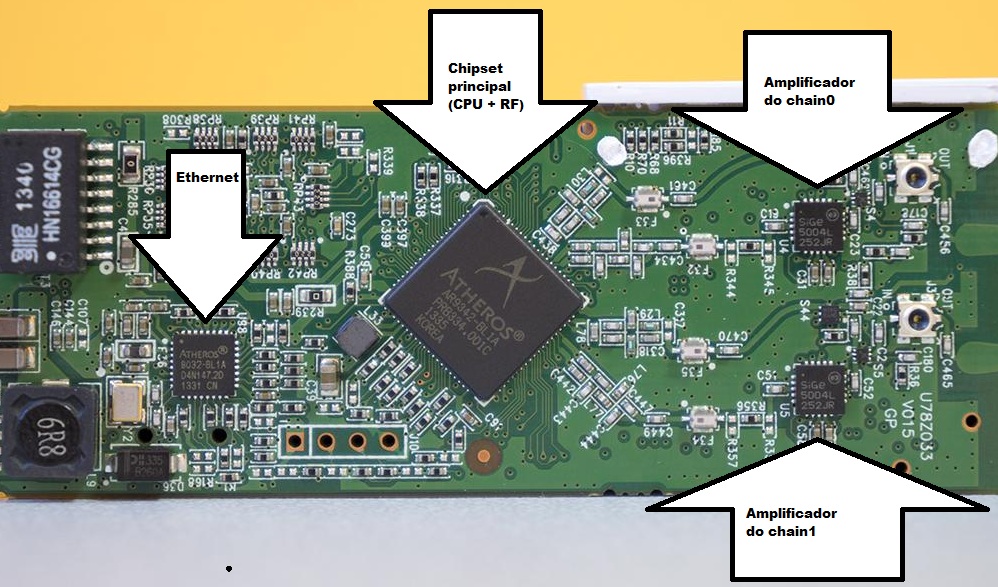

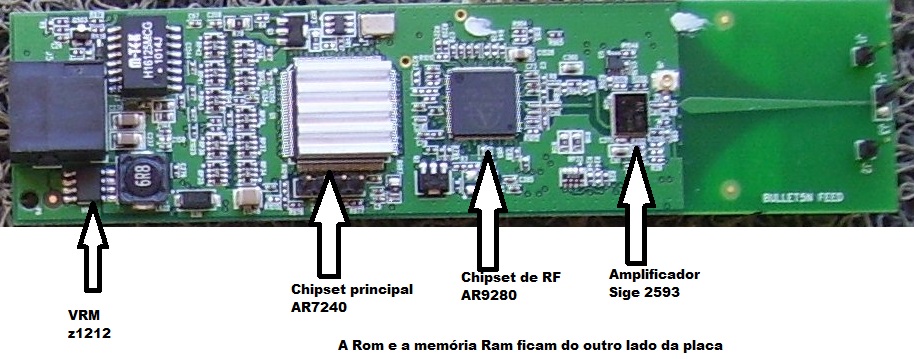

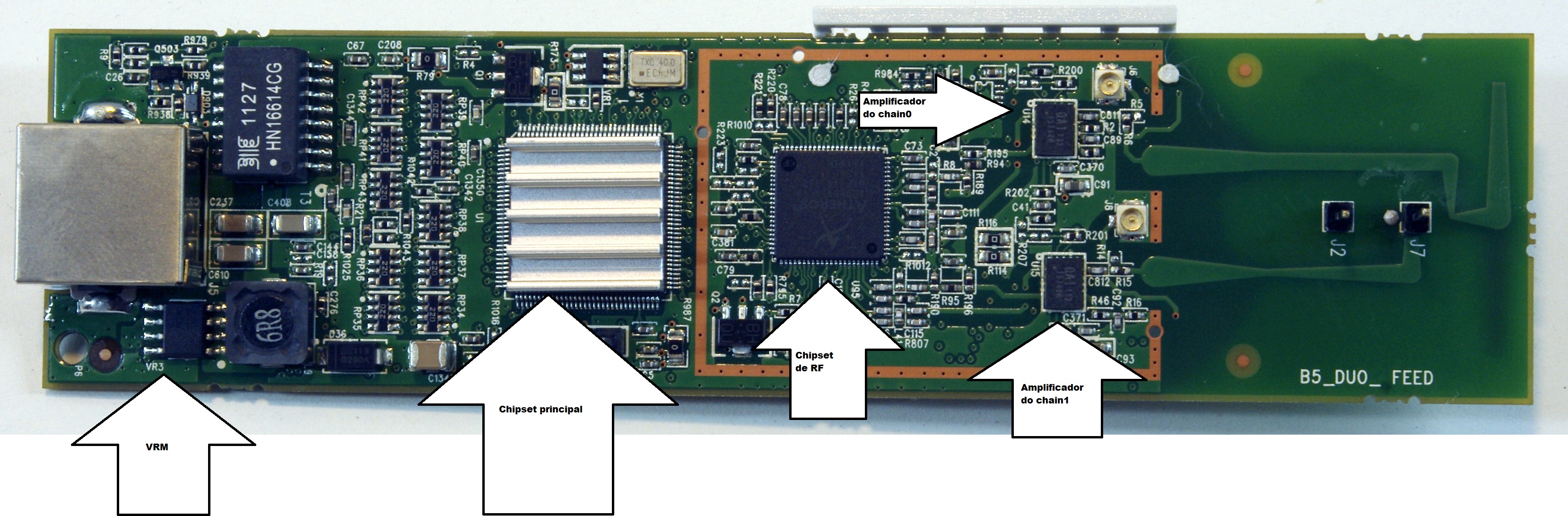

Pra mim ajuda sempre ver circuito similar, então só peguei do histórico um monte de anexos onde marquei partes de outros produtos UBNT e MK (Nem olhei se tem Bullet2), é tudo muito similar, tá sempre lá a ram, rom, chipset, as vezes tem chipset de RF separado, as vezes tem controlador ethernet separado do chipset com CPU, o amplificador existe em quase todo produto outdoor, o switch que chaveia entre transmissão e recebimento as vezes é fácil achar, enfim, tá aqui um monte de marcações de componentes, no Bullet2 tirando a latinha na etapa de RF dá pra achar chipset de rf, amplificador e o chaveador na saída (Talvez seja só capacitor), meio similar a maioria desses:

Anexo 66484
Anexo 66485
Anexo 66486
Anexo 66487
Anexo 66488
Anexo 66489
Anexo 66491
Anexo 66492
Anexo 66494
Anexo 66495
Anexo 66497

Re: Bullet 2 com problema

Citação:

Postado originalmente por rubem

No Bullet M2 tá marcado aqui:
Anexo 66496
A: Amplificador de saída
B: Chipset de RF
C: Chipset principal com CPU
D: Trafo/driver (Magtek é marca)
E: VRM, ou CI regulador de tensão
H: Rom, "o HD" onde fica o sistema operacional
I: Ram

GND, TX, RX e 3,3V é a porta serial, que é TTL e não RS232.

O Bullet 2 tem um dissipador sobre o chipset de RF, mas o amplificador está lá, do mesmo tamanho, logo antes da antena. É só seguir a trilha das antenas de trás pra frente que você verá um switch que chaveia entre uma porta e outra (Um CI minúsculo de 3 ou 4 terminais), e o amplificador perto, que é um CI com muito mais terminais (8 geralmente), bem maior (4x4mm digamos).

Não achei nenhuma imagem de um Bullet2 sem a tampa metálica (E não vou desmontar um meu porque só pra achar em qual caixa tá vou levar horas :P )

Pra mim ajuda sempre ver circuito similar, então só peguei do histórico um monte de anexos onde marquei partes de outros produtos UBNT e MK (Nem olhei se tem Bullet2), é tudo muito similar, tá sempre lá a ram, rom, chipset, as vezes tem chipset de RF separado, as vezes tem controlador ethernet separado do chipset com CPU, o amplificador existe em quase todo produto outdoor, o switch que chaveia entre transmissão e recebimento as vezes é fácil achar, enfim, tá aqui um monte de marcações de componentes, no Bullet2 tirando a latinha na etapa de RF dá pra achar chipset de rf, amplificador e o chaveador na saída (Talvez seja só capacitor), meio similar a maioria desses:

Anexo 66484
Anexo 66485
Anexo 66486
Anexo 66487
Anexo 66488
Anexo 66489
Anexo 66491
Anexo 66492
Anexo 66494
Anexo 66495
Anexo 66497

Amigo Rubens obrigado agora acho que da para salvar alguns bullet
