ptp af5x

Boa tarde
Eu não sei nada desse rádio. Só uso Intelbras mas nao tem nada no mercado que passe mais que 100 megas. Comprei e coloquei em produção mas com sempre, está horrível. Dá pra usar mas .....
Estou no erro e acerto. Não encontrei "a receita do bolo" como dizem por ai. Nem material sobre eles para me basear melhor

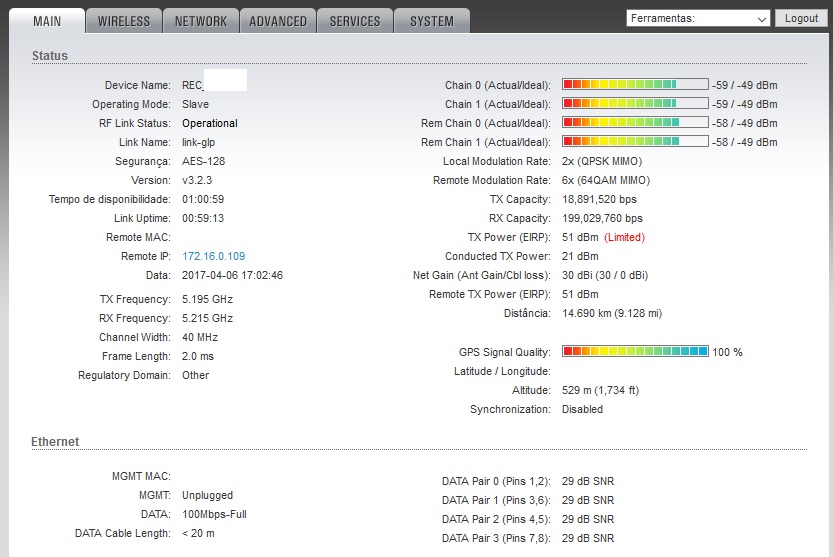

Eu agradeço a ajudaAnexo 66861Anexo 66862
Meu cenário é: 2 dish de 30, distancia de 15km, 2 radios af5x. (nesse ptp usava intelbras apc 5m+ com passagem de 100mgbs) Até mechemos no alinhamento para ver se melhorava mas nao melhorou.
De vez em quando ela passa mais que 200 megas, mas a variação é de 30 a 200 megas. demais. nao estabiliza.
REALMENTE NAO SEI CONFIGURAR TÁ !

Você esta fritando o rádio meu caro... abaixa potencia disso...

comecei com 49, mas dai nao passava mito link não !!

Alinhamento está errado. A modulação tá errada. Melhora a vertical que você consegue bom resultado aí. Esta 10 dbm diferença isso é muita coisa.

Citação:

---

Postado originalmente por rimaraujo

Alinhamento está errado. A modulação tá errada. Melhora a vertical que você consegue bom resultado aí. Esta 10 dbm diferença isso é muita coisa.

---

Desculpa a pergunta aparentemente lógica.

Mais como você identificou 10 dBm de diferença ?

vou te passar umas indicações que creio vai te ajudar.

Voce esta recebendo -59dbm quando o idel seria -49dbm. Isso significa que falta pelo menos 10dB de ganho nesse link e isso e muita coisa.
O que eu faria seria os seguintes:

1) Verificar o perfil do enlace para verificar esteja com as alturas corretas para correta propagação.
2) Uma vez verificado o item 1) corregir os apontamentos.
3) quando obtiver maxima recepção ajustar a potencia conforme as instruçoes do fabricante para a modulação desejada seguindo a tabela

AF-4X Suggested Max. TX Power
8x 21 - 22 dBm
6x 23 - 24 dBm
4x 25 - 26 dBm
2x 29 dBm
1x 29 dBm

Isso significa que para transmitir com maximo throughput tera que utilizar a modulação 8X porem para isso funcionar a potencia do transmissor não pode superar os 21-22dbm.

Por outro lado, você vai verificar a potencia a potencia recebida esteja perto da ideal .
No seu exemplo ela esta 10dB por abaixo da ideal teria portanto aumentar a potencia dos rádios e diminuir o modo de modulação (se puder deixar em automático é o melhor) para coincidir com a tabela acima.

Se não funcionar me avise que mandamos o print para UBNT.

Citação:

---

Postado originalmente por emilidani

vou te passar umas indicações que creio vai te ajudar.

Voce esta recebendo -59dbm quando o idel seria -49dbm. Isso significa que falta pelo menos 10dB de ganho nesse link e isso e muita coisa.
O que eu faria seria os seguintes:

1) Verificar o perfil do enlace para verificar esteja com as alturas corretas para correta propagação.
2) Uma vez verificado o item 1) corregir os apontamentos.
3) quando obtiver maxima recepção ajustar a potencia conforme as instruçoes do fabricante para a modulação desejada seguindo a tabela

AF-4X Suggested Max. TX Power
8x 21 - 22 dBm
6x 23 - 24 dBm
4x 25 - 26 dBm
2x 29 dBm
1x 29 dBm

Isso significa que para transmitir com maximo throughput tera que utilizar a modulação 8X porem para isso funcionar a potencia do transmissor não pode superar os 21-22dbm.

Por outro lado, você vai verificar a potencia a potencia recebida esteja perto da ideal .
No seu exemplo ela esta 10dB por abaixo da ideal teria portanto aumentar a potencia dos rádios e diminuir o modo de modulação (se puder deixar em automático é o melhor) para coincidir com a tabela acima.

Se não funcionar me avise que mandamos o print para UBNT.

---

Muito bem explicado. Parabéns

Emilidani, vc poderia me mandar o print por favor? Visualmente é melhor. Eu acho que nao mencionei que a poluição é grande em ambas antenas.

Ele não tem o print ele disse que se não funcionar e pra você mandar o print pra ele.

Se quiser ajuda me adiciona watzapp 031 998491650 posso acessar remoto aí e tentar te ajudar em questões de configurações. Porém aí o principal problema é alinhamento.

Desculpa, não conheço nada desse radio também.
Mas viu que a ethernet esta 100-Full no SLAVE?

Citação:

---

Postado originalmente por glperon

Emilidani, vc poderia me mandar o print por favor? Visualmente é melhor. Eu acho que nao mencionei que a poluição é grande em ambas antenas.

---

Se a poluição é grande em ambas antenas não tem jeito de melhorar.
Não tem "Print" que possa te enviar, eu nao tenho como acessar seu equipamento para te enviar o print!!! vai ter que estudar você mesmo seu equipamento ou contratar um especialista.

ok. obrigado. as respostas ja ajudam a dar um norte. vou trabalhar. mas ainda gostaria de mais sugestões caso haja.
Sobre o alinhamento é meio estranho por que nao consigo alinhar mais que isso. só se tiver algo escondido que eu nao saiba. Já trabalhei em altura, lateralidade e nivelamento e o melhor sinal é esse que encontrei.
Tem um canal específico para fazer isso? como esse radio trabalha em dual, essa diferença pode estar em setar um outro canal diferente, com menos interferência para cada polaridade?

Citação:

---

Postado originalmente por glperon

ok. obrigado. as respostas ja ajudam a dar um norte. vou trabalhar. mas ainda gostaria de mais sugestões caso haja.
Sobre o alinhamento é meio estranho por que nao consigo alinhar mais que isso. só se tiver algo escondido que eu nao saiba. Já trabalhei em altura, lateralidade e nivelamento e o melhor sinal é esse que encontrei.
Tem um canal específico para fazer isso? como esse radio trabalha em dual, essa diferença pode estar em setar um outro canal diferente, com menos interferência para cada polaridade?

---

Você olhou a porta em 100Mb do Slave? Com isso não vai passar mais velocidade.

no caso de ver essa questao do 100mb,deve estar usando poe ou switch que nao e giga,segundo modifique canais para cima para baixo ate conseguir estabilizar,ao meu ver tem geito de ser ruido,tive ja este problema,estou usando 50mhz.

Primeiro verifica o alinhamento, fresnel e pigtail esse sinal esta pessimo para distancia e tamanho das parabolas.

Atualize para a versao 4 beta que melhoro muito o desempenho, se nao precisa mais que 200mb user 30mhz , clico duty em 4ms vai lhe dar 15 a 30ms a mais nesse enlace.

Tenho aqui fazendo 230mb em 30mhz 8x, modular a 10x nao consegui de forma alguma.

1.º Verifique também qual dos locais tem maior interferência "fazendo um site-sirvay" e use Radome Shild na antena do local mais poluído.
2.º reduza a potencia do radio em modo AP e cliente.
3.º Poe uma fonte PoE giga
4.º Afina mais o alinhamento de ambos os lados "obs.: incluindo já um radome shield"

Citação:

---

Postado originalmente por glperon

ok. obrigado. as respostas ja ajudam a dar um norte. vou trabalhar. mas ainda gostaria de mais sugestões caso haja.
Sobre o alinhamento é meio estranho por que nao consigo alinhar mais que isso. só se tiver algo escondido que eu nao saiba. Já trabalhei em altura, lateralidade e nivelamento e o melhor sinal é esse que encontrei.
Tem um canal específico para fazer isso? como esse radio trabalha em dual, essa diferença pode estar em setar um outro canal diferente, com menos interferência para cada polaridade?

---

Verificou o calculo de propagação para garantir a visada ???
