Problemas Gbic Mikrotik S-35/53lc

Olá amigos.
Fechei um ptp com um par de gbic da mikrotik 35/53 lc(uma fibra,1310nm/1550nm) funcionou um bom tempo e como não tenho muito experiência em fo não questionei o técnico quando a instalação foi feito,afinal esta funcionando.Porém observei que as potências não batiam em ambos os lados.
Lado A TX -6dbi e RX -30,8dbi.
Lado B TX -6dbi e RX -20dbi .
Segue print em anexo.
O lado A quando chega acima de -31dbi para de funcionar pois atinge o nível mínimo de sua sensibilidade.Não acredito que o problema pode ser a fo ,não acredito que seja as emendas,ninguém mexeu em nada.
Já troquei as gbics de ambos os lados e continua assim.
Poderiam me dar um luz com relação a este problema?
Desde já grato a todos.

Citação:

---

Postado originalmente por brunocemeru

Olá amigos.
Fechei um ptp com um par de gbic da mikrotik 35/53 lc(uma fibra,1310nm/1550nm) funcionou um bom tempo e como não tenho muito experiência em fo não questionei o técnico quando a instalação foi feito,afinal esta funcionando.Porém observei que as potências não batiam em ambos os lados.
Lado A TX -6dbi e RX -30,8dbi.
Lado B TX -6dbi e RX -20dbi .
Segue print em anexo.
O lado A quando chega acima de -31dbi para de funcionar pois atinge o nível mínimo de sua sensibilidade.Não acredito que o problema pode ser a fo ,não acredito que seja as emendas,ninguém mexeu em nada.
Já troquei as gbics de ambos os lados e continua assim.
Poderiam me dar um luz com relação a este problema?
Desde já grato a todos.

---

qual a distancia da fibra os modulos são compatível com a distancia
já testou a fibra com OTRD
sem instrumentação não da pra adivinhar nada quando se fala em Fibra

Distância 500 metros.
Não tenho otdr.
Comoo link fecha imagino que o problema não seja a fibra.

Citação:

---

Postado originalmente por brunocemeru

Distância 500 metros.
Não tenho otdr.
Comoo link fecha imagino que o problema não seja a fibra.

---

mais pra quantos km é esta gbic
vamos supor que seja para 10km
em apenas 500 metros vc tem -31 isto ta horrível pode ter certeza que é na fibra

A primeira coisa que pensei foi isso mesmo.Porém porque de um lado está recebendo em -20dbi?

pq o pessoal não tem costume de ler, realizar testes etc

https://i.mt.lv/routerboard/files/SFP2-131002143606.pdf
vamos la

cada Gbic tem potencia diferentes a que tem tx em 1310 tem potencia de -3 e a que tem tc em 1550 tem -9
é so tu fazer o teste com o power metter que tu vai ver esta diferença

o que acontece uma atenuação no cabo age diferente conforme a potencia
ex:
tu tem uma atenuação a 100 metros do ponto a
então no ponto b vc vai chegar com -30
do ponto b para a vai chegar -25
por causa da distancia da atenuação tipo de atenuação
são varias forma de reflexão entendeu a atenuação pode estar refletindo mais pra um lado que pra outro

são vários fatores pode ser até no cordão, resumindo uma porrada de possibilidade de problema
ai é só com ferramentas adequadas pra descobrir


um detalhe esta gbic é para 20km
ambas estão saindo com -6
não pode chegar mais que -8 em 500 metros

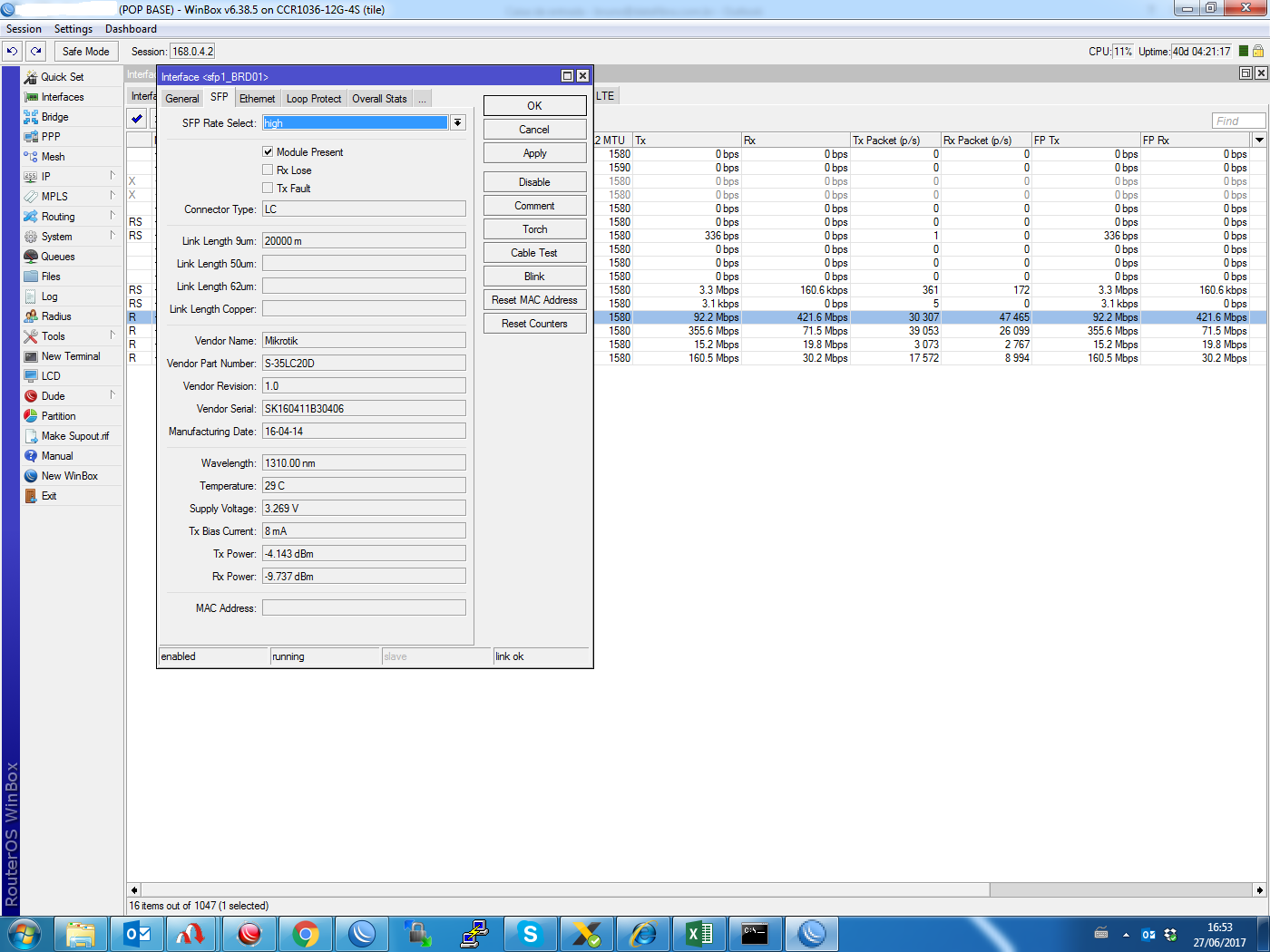

vou postar uma que tenho aki esta a 9 km de distancia
Anexo 67207

Eu tenho pouco material de fo então fica difícil saber o problema mesmo.Porém diante que vc falou entendo que o problema realmente é a fibra.
Estou curioso sobre o porque de problema na fibra sem ninguém mexer em nada.
Fico muito grato pela ajuda amigo.

Citação:

---

Postado originalmente por brunocemeru

Eu tenho pouco material de fo então fica difícil saber o problema mesmo.Porém diante que vc falou entendo que o problema realmente é a fibra.
Estou curioso sobre o porque de problema na fibra sem ninguém mexer em nada.
Fico muito grato pela ajuda amigo.

---

cara ja aconteceu comigo de formiga entrar na caixa de emenda (não me pergunte por onde ) ela simplesmente quebrar a fibra mais a mesma ficou alinhada tupo só deu uma atenuada

Kkk
Coisa de doido.
Meu problema em efetuar estas manutenções é o acesso a um dos lados.Fica no morro.
Também tenho que solicitar,pagar um técnico com ferramentas adequadas.Assim tenho que ter noção de onde e qual é realmente o problema.

Citação:

---

Postado originalmente por brunocemeru

Kkk
Coisa de doido.
Meu problema em efetuar estas manutenções é o acesso a um dos lados.Fica no morro.
Também tenho que solicitar,pagar um técnico com ferramentas adequadas.Assim tenho que ter noção de onde e qual é realmente o problema.

---

só assim pra resolver

e não adianta com fibra é complicado sem ferramenta você só perde tempo

Amigo e xará Bruno.
Trouxe uns técnicos com as ferramentas adequadas para re-fazer as fusões e testar a fibra com otdr e etc.
Refizeram as fusões,testaram a fibra e nada.
O ptp está até linkando porém o lado que recebe em 1550nm está recebendo o sinal em -28dbi.
Pela manhã bate até -26dbi porém fica neste faixa.
Troquei as gbics,trocamos fusões,trocamos os patchcord e nada.
Eu abri esta discussão porque acho muito estranho a fibra achar o sinal em 1310nm em -14dbi e em 1550nm -28dbi.
As pessoas que estiveram comigo disseram que o problema pode está na porta sfp da rb.Acho meio difícil porém já não sei mais o que fazer.
Quando este enlace foi feito dei mole em não observar o quanto batia de sinal nas gbics.Mas funcionou durante muito tempo.Nada foi mexido neste período,a OTDR não identificou nenhuma anomalia.
Enfim,se puderem sugerir algo fico muito agradecido.

Você conferiu se os dois GBICS são iguais? Exatamente o mesmo comprimento de onda?

sim

Qual o modelo de fibra utilizado? marca?

2flex 12 vias AS80

Citação:

---

Postado originalmente por brunocemeru

Amigo e xará Bruno.
Trouxe uns técnicos com as ferramentas adequadas para re-fazer as fusões e testar a fibra com otdr e etc.
Refizeram as fusões,testaram a fibra e nada.
O ptp está até linkando porém o lado que recebe em 1550nm está recebendo o sinal em -28dbi.
Pela manhã bate até -26dbi porém fica neste faixa.
Troquei as gbics,trocamos fusões,trocamos os patchcord e nada.
Eu abri esta discussão porque acho muito estranho a fibra achar o sinal em 1310nm em -14dbi e em 1550nm -28dbi.
As pessoas que estiveram comigo disseram que o problema pode está na porta sfp da rb.Acho meio difícil porém já não sei mais o que fazer.
Quando este enlace foi feito dei mole em não observar o quanto batia de sinal nas gbics.Mas funcionou durante muito tempo.Nada foi mexido neste período,a OTDR não identificou nenhuma anomalia.
Enfim,se puderem sugerir algo fico muito agradecido.

---

oxi se o otdr não pegou nada de errado

quando vc inverte as gbic outra frequência fica com perca ou somente na 1550nm

Citação:

---

Postado originalmente por brunocemeru

sim

---

pere ai as gbics são bi lateral e são iguais ????
ela não pode ser iguais, não tem como uma tem que ter o tx em 1550 e rx 1310
a outra tem que ter o tx em 1310 e rc em 1550

posta um fotos das 2 gbics

Amigo põe um par de conversor e testa pra ver se não é problema com a fibra.

Citação:

---

Postado originalmente por jorgilson

Amigo põe um par de conversor e testa pra ver se não é problema com a fibra.

---

oxi amigo ele já falou a 3 post atrás que testou com otrd
a não ser que o cara que testou não sabe usar otdr
