Caias de Atendimento (CTO)
Galera, boa Noite!
Com a atual demanda do mercado em altas velocidades começaremos nossa rede fttx.
Nossa OLT atende por porta PON 128 ONU.
Sairemos da OLT (Central do Provedor) com uma fibra de (8fo). Em cada bairro que passar essa fibra faremos a sangria. Em cada 1fo instalaremos 16 caixas (CTO conectorizada, 1:8), totalizando 16x8. No final do projeto passando de bairro em bairro, teremos o seguinte cenário: 128 clientes x 8 fo, totalizando 1024 atendimento (ONU) em 8 bairros diferentes. Basicamente.
Duvidas:
Dentro de 1fo (1 fibra), qual a distancia que as caixas de atendimento(CTO) pode ter uma da outra usando cabo DROP para interligar essas caixas Conectorizadas. Estávamos pensando em ir instalando as CTO conforme demanda, (na medida em que tiver solicitação de instalação de clientes iriamos instalando as CTO, com limite por porta PON de 16 caixas.
Re: Caias de Atendimento (CTO)
Boa noite amigo, como vai fazer pra instalar 16 caixas em um unico FO??? creio que não tera sinal na ponta da fibra, no maximo que vai conseguir será dois niveis de splitagem 1x8 e outro 1x8 depois disso não tera mais sinal para ramificar.
Re: Caias de Atendimento (CTO)
Boa noite caro. Tudo bem? Mais caso cada fibra atenderia somente 16 clientes( onu). Em nosso cenário, cada porta PON da nossa OLT atende 128 clientes. Sendo assim teríamos 16 caixas cada uma com sppliter 1:8.
Nossa duvida e em cada porta PON teríamos a distância máxima de 20km para utilizarmos essas 16 caixas de atendimento? Obrigado
Re: Caias de Atendimento (CTO)
Citação:
Postado originalmente por
EUDISBOARATO
Boa noite caro. Tudo bem? Mais caso cada fibra atenderia somente 16 clientes( onu). Em nosso cenário, cada porta PON da nossa OLT atende 128 clientes. Sendo assim teríamos 16 caixas cada uma com sppliter 1:8.
Nossa duvida e em cada porta PON teríamos a distância máxima de 20km para utilizarmos essas 16 caixas de atendimento? Obrigado
não é a distancia da caixa e sim do cliente
ex:
vc pode ter 1 km de fibra da pon até a caixa e o cliente ter 19km de drop
a caixa esta a 19 km da porta pon então seu cliente não pode ficar a mais de 1 km da caixa
Re: Caias de Atendimento (CTO)
Citação:
Postado originalmente por
darkih
Amigo, você não entendeu as ramificações. Se utilizar splitter balanceado para atender as caixas, teria que usar 1fo pra cada caixa. Cada nível de splitagem há uma atenuação dependendo do splitter usado. Splitter de 1:8 geralmente atenua aproximadamente 10db. Se partirmos do sinal 0 na OLT, nas saídas do primeiro splitter de 1:8 teremos -10db e no segundo splitter seria aproximadamente -20db. Outro splitter deixaria o sinal bem fraco ou até mesmo sem utilidade. Poderia atender 8 caixas e usaria todos os 8fo da sua fibra. Se for com splitter de 1:16 dentro das caixas, teria 128 clientes, algo entorno de -23db de sinal na saída do splitter. Isso para 1 porta PON. Para mais portas PON, precisa de outra fibra.
Considerando que você quer utilizar todas as caixas no mesmo FO, neste caso teria que utilizar splitter desbalanceado, e aí teria que analisar todas as proporções de sinal que você teria necessidade até chegar no limite do mesmo. Com 1fo você liga o splitter desbalanceado, uma perna vai atender a caixa, e a outra perna do splitter você dá continuidade na rede pelo mesmo FO. Mas não acredito que consiga chegar a 16 caixas.
se ele for usar apenas uma fibra vai ser desbalanceado mesmo tem que calcular na hora
estes calculo de planilha raramente da certo
mais consegue abrir 16 caixa sim eu aki tenho varias pon com 16 caixas
Re: Caias de Atendimento (CTO)
Caros muito Obrigado por colaborar.
Bruno, seu cenário ficou assim?
------1:8----1:8----1:8...etc... Totalizando as 16 caixas.
Consigo fazer isso por fo(1 fibra) em distancias de ate 10km?
Re: Caias de Atendimento (CTO)
Citação:
Postado originalmente por
EUDISBOARATO
Caros muito Obrigado por colaborar.
Bruno, seu cenário ficou assim?
------1:8----1:8----1:8...etc... Totalizando as 16 caixas.
Consigo fazer isso por fo(1 fibra) em distancias de ate 10km?
Consegue fazer esse cascateamento sim. Só não há como garantir que terá o tanto de caixas que deseja.
Quanto ao limite de km, pense da seguinte forma. Seu cliente tem que estar abaixo do limite que sua OLT aceita, passando por todos esses pontos do cascateamento.
Re: Caias de Atendimento (CTO)
Citação:
Postado originalmente por
darkih
Entendo sua colocação. Em nossa rede começamos com desbalanceado. Aguentou somente 8 caixas, depois o sinal ficou inutilizável na caixa que seria a 9. Quando passamos para balanceado, com a proporção de 1x8 + 1x8 na caixa, deu 8 caixas com sinal -17 a -19, mas com 1x16 + 1x4 nas caixas deu 16 caixas. Todas na mesma porta pon. Mas lógico que dá pra ter mais caixas, o único problema é dimensionar certinho pra não estourar limite de clientes.
Entao balanceado consigo mais caixas certo?
Re: Caias de Atendimento (CTO)
Citação:
Postado originalmente por
darkih
Entendo sua colocação. Em nossa rede começamos com desbalanceado. Aguentou somente 8 caixas, depois o sinal ficou inutilizável na caixa que seria a 9. Quando passamos para balanceado, com a proporção de 1x8 + 1x8 na caixa, deu 8 caixas com sinal -17 a -19, mas com 1x16 + 1x4 nas caixas deu 16 caixas. Todas na mesma porta pon. Mas lógico que dá pra ter mais caixas, o único problema é dimensionar certinho pra não estourar limite de clientes.
sim como falei tem que calcular tudo saida da pon se ela é classe B+ ou C+ , perca por metros, perca por fusão etc etc etc
eu tenho algumas caixas assim pq o cabo é de 6 fo
quando o cabo é maior eu uso balanceado mesmo 1x8 + 1x8 ou 1+16
ou 1x16 +1x8
tudo depende de cálculos
Re: Caias de Atendimento (CTO)
Olá Bruno. Voce usa splliters balanceados ou desbalanceados? Tudo Conectorizado?
Re: Caias de Atendimento (CTO)
Citação:
Postado originalmente por
Bruno
se ele for usar apenas uma fibra vai ser desbalanceado mesmo tem que calcular na hora
estes calculo de planilha raramente da certo
mais consegue abrir 16 caixa sim eu aki tenho varias pon com 16 caixas
Olá Bruno. Voce usa splliters balanceados ou desbalanceados? Tudo Conectorizado?
Re: Caias de Atendimento (CTO)
Citação:
Postado originalmente por
EUDISBOARATO
Olá Bruno. Voce usa splliters balanceados ou desbalanceados? Tudo Conectorizado?
na rede eu tenho balanceado e desbalanceado depende do projeto mais não uso conector não
Re: Caias de Atendimento (CTO)
Citação:
Postado originalmente por
Bruno
na rede eu tenho balanceado e desbalanceado depende do projeto mais não uso conector não
Se puder me ajudar Bruno ficaria muito Grato. No meu Projeto, cada porta PON atende 128 ONU. Colocaria em cada 1Fo, 16 caixa 1:8, distancia máxima em 10km.
Em cada caixa perderei 1 porta, onde darei continuidade na rede, ate o limite das 16 caixas. Me aconselha a fazer fusão tanto na entrada do splliter quanto nas saídas para as caixas seguintes?
Nesse meu cenário o que me aconselha a fazer?
Re: Caias de Atendimento (CTO)
Citação:
Postado originalmente por
EUDISBOARATO
Se puder me ajudar Bruno ficaria muito Grato. No meu Projeto, cada porta PON atende 128 ONU. Colocaria em cada 1Fo, 16 caixa 1:8, distancia máxima em 10km.
Em cada caixa perderei 1 porta, onde darei continuidade na rede, ate o limite das 16 caixas. Me aconselha a fazer fusão tanto na entrada do splliter quanto nas saídas para as caixas seguintes?
Nesse meu cenário o que me aconselha a fazer?
pra usar 1 fo vc tem que usar desbalanceado não perde porta nenhum da caixa
e tem que ser tudo por fusão
Re: Caias de Atendimento (CTO)
Citação:
Postado originalmente por
Bruno
pra usar 1 fo vc tem que usar desbalanceado não perde porta nenhum da caixa
e tem que ser tudo por fusão
Bruno bom dia, tudo bem? Entendi. Porem em cada splliter razão 1:8, Como conseguiria dar continuidade na rede sem usar uma das 8 saídas do splliter. Como seria então? Abraço.
Re: Caias de Atendimento (CTO)
Citação:
Postado originalmente por
EUDISBOARATO
Bruno bom dia, tudo bem? Entendi. Porem em cada splliter razão 1:8, Como conseguiria dar continuidade na rede sem usar uma das 8 saídas do splliter. Como seria então? Abraço.
vc usa uma desbalanceado antes
1 Anexo(s)
Re: Caias de Atendimento (CTO)
Citação:
Postado originalmente por
Bruno
vc usa uma desbalanceado antes

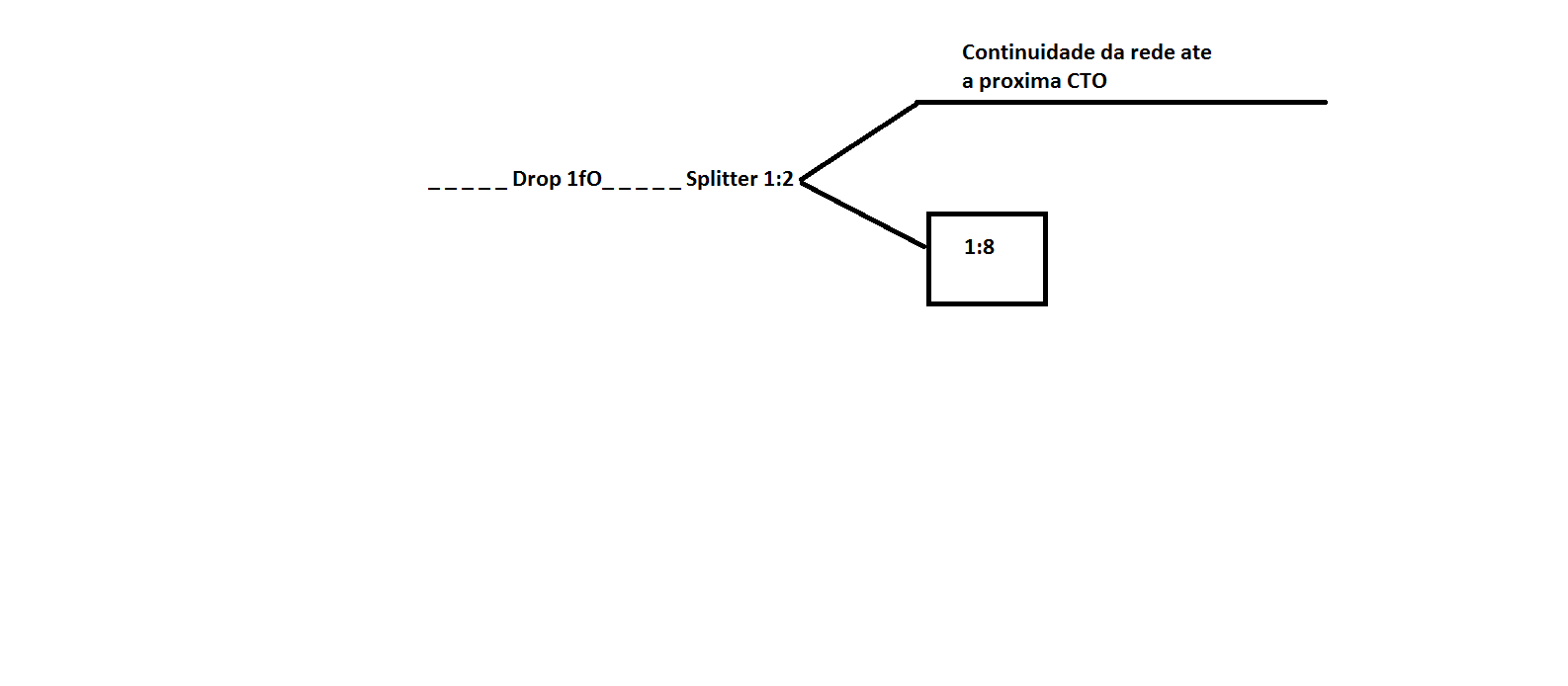

Acho que entendi. ficaria como nesse exemplo?Anexo 67315
Re: Caias de Atendimento (CTO)
yes my friendy
isto ai
porem te indico uma consultoria pois projeto de fibra não é tão simples assim não kk
