Ola pessoal bom dia.
Gostaria de saber qual Significado do Signal to Noise em relação ao sinal do ap, se para mais ou para menos é melhor, estou na duvida.
estou tentando setar alguns clientes com sinal bom para um ccq em torno de 100%.
Para isso diminui a potencia dos clientes e AP para 20dbi AP e 17dbi clientes.
Segui prints
Anexo 68553
Anexo 68550
Anexo 68551
Anexo 68552
É a diferença entre o nível de sinal e o nível de ruído. Quanto maior melhor. Entretanto essa interpretação não pode vir sozinha.
Não adianta por exemplo ter um SNR alto e um sinal pífio ou ainda um noise floor alto (-95dBm ou maior)
então meu sinal estaria em condições para um ccq de 100%.
CCQ leva em conta vários outros fatores além de sinal, noise e SNR. O chamado "client connection quality" CCQ, leva em conta também as taxas de retransmissão de dados, perdas de pacotes, sinal, etc etc. O que mais mata o chamado CCQ é fresnel! Noise floor também, mas um fresnel obstruído causa perda de qualidade do sinal, perda de intensidade, multipath, difração.Citação:
Postado originalmente por renatoweb
Tenha me mente então que, você pode fazer um enlace de 200mts. Se tiver problema de fresnel, o sinal pode estar -40dBm o noise em -110dBm (SNR de 70dB) e teu CCQ ser um lixo de 50%/ 55%/ 60%. Em compensação você pode ter um enlace de quilómetros, com sinal de -60dBm (menor que o exmplo anterior) um noise de -95dBm (maior que o exemplo anterior) um SNR de 35dB e um CCQ de 90%~95%, se este enlace estiver com fresnel totalmente liberado e um alinhamento bem feito!
Só um detalhe bobo que me diz pra IGNORAR o SNR: O SNR mínimo pra ter alguma qualidade ótima é uns 25dB. Mas... a relação mínima entre sinal e sensibilidade é maior que isso em data rates altos tipo MCS15, coisa tipo 30dB de margem.
Então no dia que o SNR for tão baixo tipo 25dB, a relação entre sinal e sensibilidade será menor que isso e o PTP será um completo lixo!
Não sei quais os data rates em uso, mas tem sinais péssimos tipo -62dBm nos prints. Isso é sinal suficiente pra MCS11 ou MCS12 apenas (E de fato, na imagem 3.png tem HT40-3, ou seja, MCS3 em 1 chain, ou MCS11 com 2 chains. Não é HT40-4 porque está com 40MHz, que exige MAIS sinal que 20MHz de largura).

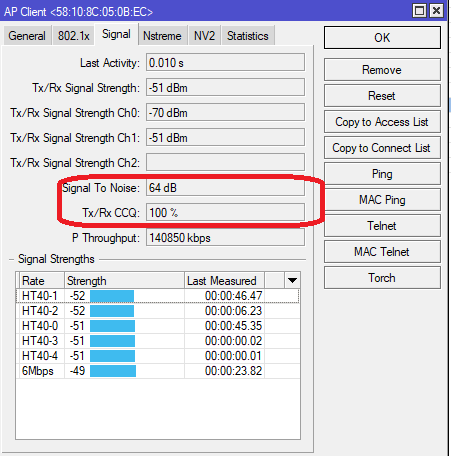

Enfim, seu CCQ está ruim porque os sinais estão ruins. Aquele CCQ de 100% pelo visto é porque o sinal de -70dBm está TÃO RUIM que esse rádio está operando só com 1 chain, e o chain que tem sinal tem -51dBm, que realmente dá 100% de CCQ num data rate de MCS0 a MCS4 mesmo com 40MHz de largura.

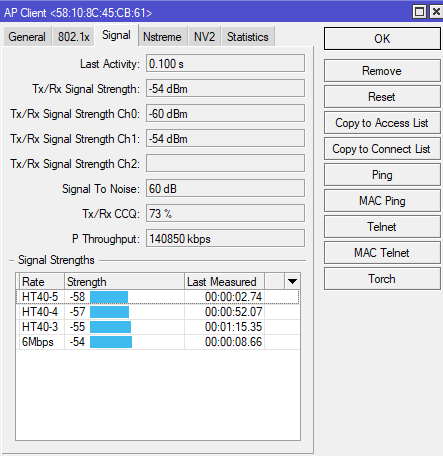

Nota que tem diferença entre as polarizações em todos esses 3 clientes, o cliente que tem -56 e -58dBm tem CCQ ruim porque está usando MCS15 (HT40-7), e isso é sinal insuficiente pra data rate tão alto (MCS14 precisa -54dBm com 20MHz, e uns -51 ou -52dBm com 40MHz). Experimenta fixar o uso em MCS12, e em 20MHz, mesmo que por algumas horas de madrugada, só pra ver se o CCQ de quase todos não bate bem perto dos 100% (96-98% já dá pra chamar de ótimo). Pra ter 100% de CCQ com data rate tão altos tipo MCS13 a MCS15 precisa aquele sinal de -51dBm que um cliente tem (Mas tem que ter isso nos 2 chains! Não -51dbm em um chain e -56dBm em outro).
Quem tem 1 chain com sinal ruim geralmente é quem faz cagada nas instalações, colocando antena só 50cm acima dos telhados (A zona de Fresnel já é comprometida na própria casa! Que dirá a perturbação que terá nos obstáculo no meio do caminho!). Diferença de 1dBm dá pra ignorar, variando entre 1 e 2dBm não é o fim do mundo, mas tem essa diferença TEM QUE nivelar pelo menor sinal! Na imagem 1.png é -60dBm (MCS11 com segurança), em 2.png é -58dBm (MCS12 com segurança) e 3.png é -62dbm (MCS11 com segurança), não importa se algum chain tem sinal maior, o que importa é nivelar pelo PIOR, mas não pode ter algo tão ruim quanto o cl.png, esse sinal de -70dBm e outro 19dBm maior, em -51dBm, força o uso de só 1 chain, e vai PARECER tudo bem só quando esse cliente não tem tráfego, hora que ele tiver alto tráfego (Depende do pacote vendido pra ele também) o CCQ vai cair pra mixaria, é 100% só enquanto tem só pacotes de sincronia trafegando (E pacotes de sincronia usam uma modulação de sensibilidade muito boa, por isso esses pacotes raramente são perdidos mesmo com sinais tipo -80dBm).
Durante muitos anos usei na minha rede wi-fi o canal 3; mas volta e meia perdia pacotes, conexão ficava ruim. Escaneava os canais e estava limpo, que droga.
Até o dia em que comprei um bullet m-2 usado, e aparecia o noise-floor de -95, até -85 mas ninguém no canal, que droga.... Troquei de canal, resolvi o problema, reduzi o Tx para -15 dBm, melhorou mais ainda. Celulares bagunçados nem consegue captar mais o sinal, e o noise-floor ficou em -96 até -98.
Pessoal aqui, ficam achando que o sinal precisa estar em pelo menos 90%, mas prefiro 50% com qualidade( é o que se exige em canal digital por satélite), se estiver com 90% algo errado tem.
ac
To com o Noise Floor em -108 e 15 clientes ne um ap
