Salve galera Under. É o seguinte, tenho uma nanobridge queimada, não me interessa madar reparar ou comprar outra ponteira. Hoje eu estava pensando, se por acaso da pra reaproveitar o disco da nanobridge adaptando a ponteira de um outro radio? Quem conhece alguma gambiarra? Pergunto por que tenho aqui sobrando ponteiras de airgrid e powerbeam mais como vcs sabem, não encaixam naturalmente no disco da nanobridge.
Abre a placa e mede a posição onde a anteninha de 2dBi interna da Nanobridge fica. Digamos 145mm do fundo do disco.
Ao adaptar outra antena, digamos de Airgrid, é só colocar de modo que a antena interna fique na mesma distância do fundo do disco.

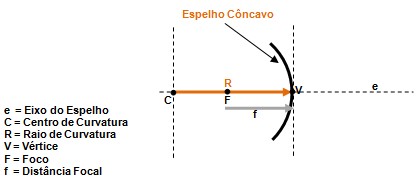

O ponto onde a antena interna fica é o ponto focal:
Anexo 69119
Dá pra calcular isso até fácil, mede a profundidade (Bota ela de boca pro chão e mete o fundo do paquímetro pelo buraco até o chão) e a "largura" dela. Imagino que é um disco de 44cm, e tem 6cm de profundidade, aí p cálculo fica:
https://satlex.net/pt/fdratio-params...iam=44&depth=6
Abre o Airgrid e marca externamente onde fica a antena interna, aí é só posicionar de modo a ficar nessa distância do fundo, 20,17cm do fundo se acertei diâmetro e profundidade.
Pra fixar o negócio é cano de PVC e parafusos, tem que botar um cabinho pra fora, crimpado na 2 pontas, pra usar uma emenda RJ45 no lado que ficar de fora, porque não vai ter como tirar o cabo de dentro, vai ficar acho que uns 5cm pra dentro, a tela do airgrid é bem mais aberta que os discos.
Com PBE complica, acho que teria que ficar mais pra dentro, talvez precise cortar o disco, talvez valeria mais a pena pegar cabo rígido e meter um bipolo na distância ideal (Dipolo simples com o próprio cabo, mergulha a ponta na tinta que veda pra umidade e ferrugem), vira daquelas antenas Aquario ou Oiwtech polarização simples, pra plugar um Bullet ou um cabo até uma RB711 numa caixinha.
A argrid modelo antigo encaixa perfeitamente no disco da nanobridge a unica diferença e que vai ficar uma polaridade só, Agora caso a sua argrid for modelo novo e so abrir tirar a plaquinha e colocar no case da nanobridge queimada que encaixa certinho agora a powerbem tem o mesmo prato da nanobridge o ideal e vc arrumar um copinho da powerbeam e recortar o prato e colocar o copinho encaixar a powerbeam que funciona.
Cara, vc deu uma baita ideia quanto retirar a placa da grid modelo novo e por no lugar da nanobridge. Assim quer puder vou fazer e ver se rola e falo ai como ficou.
Eu usei por muito tempo airgrid do modelo antigo num prato desses, era uma gambiarra que funcionava muito bem kkkkkk
Hoje eu eu peguei uma ponteira de grid do modelo novo abri, e coloquei a placa dentro da caixa da ponteira da nanobridge. encaixou bacana, foi só fechar a ponteira e ligar em um ap. Se vcs acham que uma grid tem um bom ganho naturalmente, agora imaginem a ponteira da grid em um disco de 25dbi, ficou muito show. testei em um ap com visada obstruída e uns 3 a 4 KM, primeiro usei uma airgrid toda original e consegui -76 e ccq variando muito, hora 87% outra hora 70% e ficou assim. Quando coloquei o disco da nanobridge 25dbi com a ponteira modificada com a placa na grid e alinhei, me surpreendeu! sinal antes -76 virou -60, ccq variando e muito baixo virou 92% a 95%. ficou muito bom. Acho que vale apena fazer essa modificação se vc tiver as peças sobrando, sai barato e é eficiente.
