Nanobridge com pouca banda

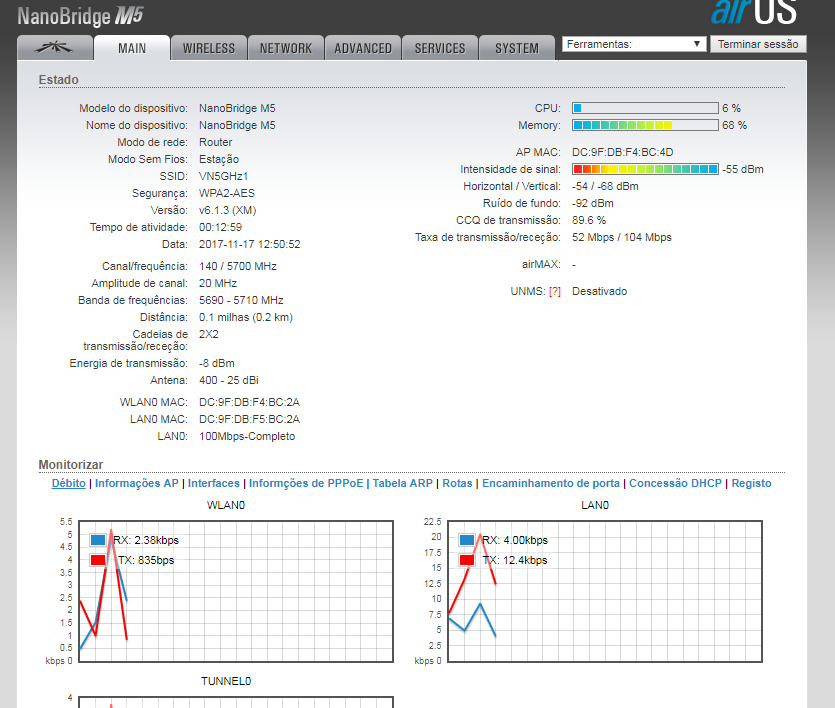

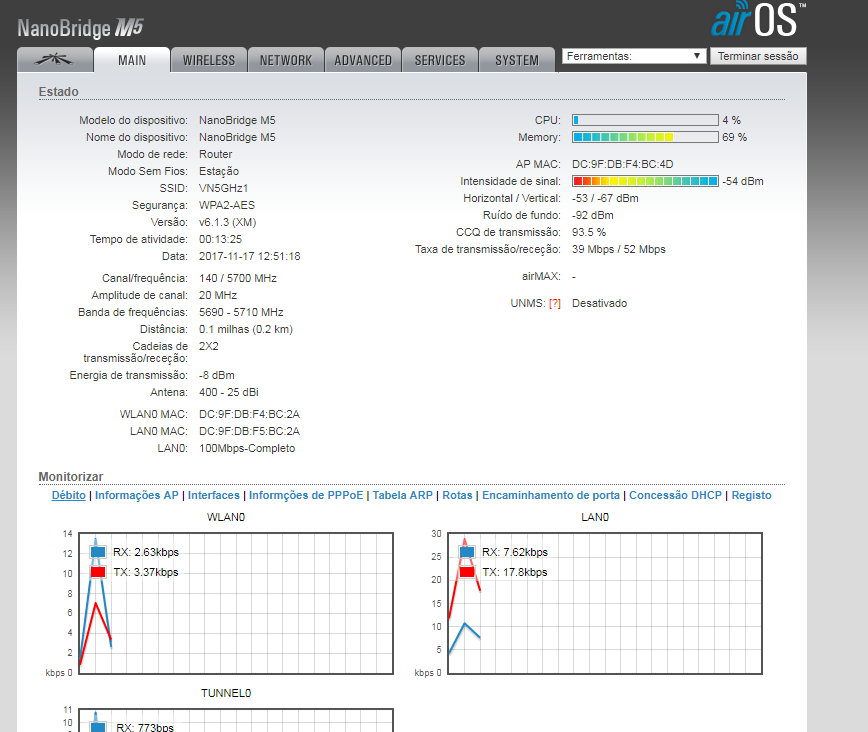

Olá galera, tinha um ptp com duas nanobridge sendo uma ap e outra estação, sexta feira o link começou a cair do nada, caia e voltava. Substituí as nanobridge e em bancada identifiquei uma com um comportamento estranho. Primeiro mesmo em 40Mghz não passa banda, testei em 20, 30... Mghz e não passa banda, toquei os canais o quanto deu e nada. Segue uns prints para vcs veremAnexo 69245Anexo 69246Hora o tx esta baixo, outra o rx esta baixo e a maio parte do tempo o TX e RX ficam baixos quando não deviam. Quando se faz o teste de banda de um radio para outro ai é que não passa banda mesmo ficando tx 8MB e rx 12MB (exemplo).
O que vc me indicam? Jogar fora e deixar de esquentar a cabeça?

De uma verificada na potência de transmissão está -8 deveria levantar a mão e agradecer por ao menos está funcionando.

Vá em advanced marca controle EIRP.
Depois da em wireless e desmarcar EIrP
A partir disso seu txpower vai funcionar e seu link também..

Tá vendo o nível de sinal?

-54dBm na horizontal, e -68dBm na vertical.

São 14dBm de diferença no nível de sinal!

Tem alguma obstrução na zona de Fresnel derrubando 14dbm de sinal!

A zona de Fresnel pros lados, que afeta a horizontal, está limpa então tem sinal ok, mas a zona de Fresnel pra cima, ou mais provavelmente PRA BAIXO, está parcial demais.

Em antena baixa, com digamos árvore ou prédio pouco abaixo da linha de visada, é normal o sinal da vertical cair, mas 14dBm é um ABSURDO!

Tem que subir essas antenas.

Esquece visada, ter visada limpa é o básico do básico, o que vem depois é a ZONA DE FRESNEL. Joga no Google se tiver dúvida. Não existe possibilidade de PTP de qualidade com zona de Fresnel limpa (E tem que estar limpa pras 2 polarizações, pros lados e pra cima/baixo!).

Não tem outra explicação pra ter essa diferença ABSURDA no nível de sinal dos 2 chains, ou isso ou esse é um dos raríssimos rádios que o amplificador de 1 chain queimou nos 2 rádios, acho que tem 10x mais chance de acertar na Mega Sena do que ter o mesmo amplificador queimado na mesma polarização em 2 rádios, então com certeza o problema é zona de Fresnel não respeitada.

Não conheço a estrutura dele mas pouco provável que seja isso. Esse enlace dele deve ter uns 100 a 300 metros no máximo. Não tem como ele ter problema na Fresnel.
Olha a potência de saída da antena. Ou está em AMDSU ou está com EIRP limit ativo. Deve ter ocorrido isso apos uma atualização de firmware. As versões antigas ignoravam isso. As novas estão sendo ativas.

Ou vc ta com o sinal obstruido ou foi premiado uma das suas chain queimou o amplificador de potencia o que resulta numa perda de mais ou menos 10 dbi e uma pessima qualidade no ccq. Tenta trocar o radio e testa.

Realmente, chaim pifada. Ela esta se comportando como siso. Não tem como ter obstrução no link, antena esta em bancada em um metro da outra. Ja testei ate com firnware antigo com suporte compliance teste e nada. Potencia máxima e mínima, canais diferente, mcs fixos e por ai vai. Pra mim isso ja era, guardar pra colocar em algum cliente que não precise de muita banda

Ah, se na bancada repete, é o amplificador.


Mas a troca dele é a parte mais simples do reparo, é um CI de 3x3mm. São 2 amplificadores, um por chain. Mexer em 1 não afeta em nada o outro. Por isso pode queimar 1 e não o outro.

Como o CI geralmente entra em curto, se não for trocar seria bom pelo menos TIRAR ele, pra parar de ficar consumindo (Bota o dedo em cima, provavelmente estará quente pra caramba mesmo sem nem conectar em nada. Se não estiver quente pode deixar quieto, mas se estiver quente ele está consumindo muito e qualquer hora esse consumo alto vai ferrar o CI do VRM).

Tirar com pistola de ar quente é mais simples, colocar outro no lugar é complicado. É tipo chipset de rede queimado em placa-mãe, é melhor tirar, porque remover é fácil, colocar outro exige muita praxe com solda BGA, mas tirar é mais fácil, evita MUITOS problemas futuros.

Rapaz foi um ci mesmo, identifiquei e removi. Obrigado pela dica, me ajudou a salvar o radio.
