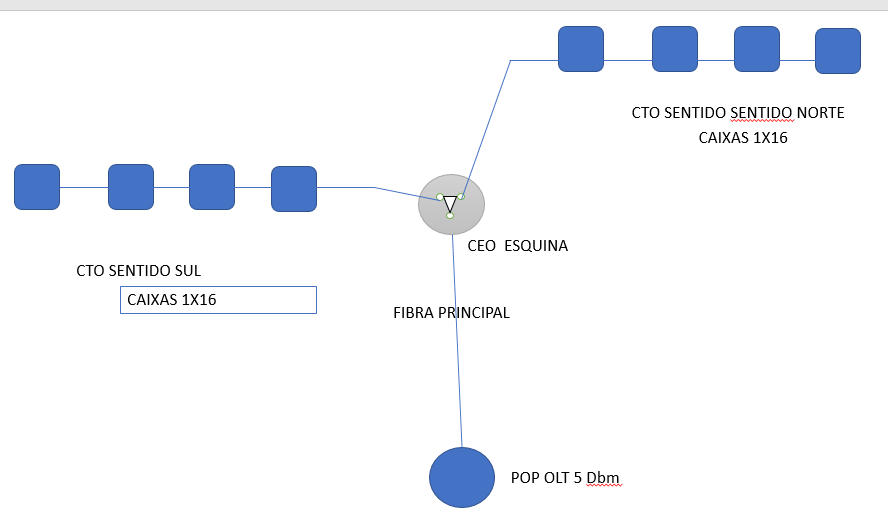

Amigos, preciso fazer esse esquema , mas nao estou conseguindo fechar os calculos de quais splitters usar em cada CTO devido essa divisao de setor . OLT 5 dbm , CTO 1X16. Alguem da uma luz!!Anexo 70339
Versão Imprimível
Amigos, preciso fazer esse esquema , mas nao estou conseguindo fechar os calculos de quais splitters usar em cada CTO devido essa divisao de setor . OLT 5 dbm , CTO 1X16. Alguem da uma luz!!Anexo 70339
Não entendi a dificuldade.
Me parece que é só por um spliter de 1x8 na CEO esquina. Levar 4 vias para lado esquerdo e 4 vias para lado direito.

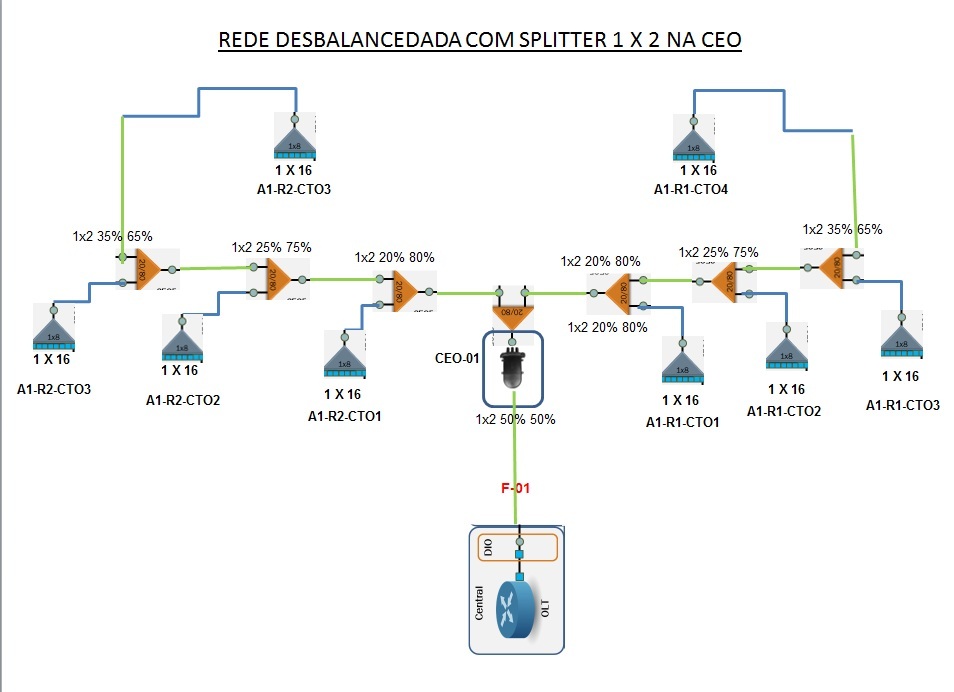

Bom dia amigo!!
Entendi sua pergunta, mais faltou mais detalhes, nessa imagem estamos considerando que vc vai usar umas fibra para atender os dois lados do Projeto.
Qualquer Dúvida!!
(62) 9.961-2882.
Anexo 70340
Segue uns vídeo de nossa autoria para outras dúvidas.
Nesse vídeo explico uma Visão Geral de um Prodvedor:
https://www.youtube.com/watch?v=WwVMZZ8Zc1s
Nesse vídeo explico um pouco de Teoria sobre Projeto FTTH
ETAPAS BÁSICAS DE UM PROJETO FTTH ( UM POUCO DE TEORIA).
https://www.youtube.com/watch?v=mmEd...e=emb_err_woyt
Nesse vídeo explico a parte prática sobre Projeto FTTH:
Fazendo um Projeto de Rede Óptica (FTTH): PRÁTICA NO GOOGLE EARTH-PRO
https://www.youtube.com/watch?v=nYwQ...e=emb_err_woyt
Nesse vídeo explico a CONFIGURAÇÃO DE UMA OLT VSOLUTION EPON COM VLAN:
Redes EPON são as redes ópticas passivas mais recomendadas para os usuários que estão começando a oferta de serviços de menor complexidade, elas são uma tecnologia anterior às redes GPON e, por isso, dispõem de produtos mais acessíveis, mas sem perder a qualidade. Elas também podem ser utilizadas por grandes provedores em projetos descentralizados (que utilizam várias OLTs) ou ISPs que atendam regiões menos densas, com 64 ONUs por porta. Uma opção são as instalações em condomínios.
Contato: (62) 9.9651-2882
https://www.youtube.com/watch?v=zbTt...ature=emb_logo
Nesse vídeo explico: Como Inserir Nuvens Pontos no CAD:
1- PASSO: Marcar todos os Poste (Pontos) no Google Earth e salvar o KMZ.
2- PASSO: Acessar o Site do GPSVISUALIZER, para fazer o mapeamento dos Pontos
3- PASSO: Usar o MapSource para transformar todos os pontos em um arquivo TXT.
4- PASSO: Abrir o arquivo no bloco de notas para fazer uma Primeira Tratativa.
5- PASSO: Usar o Excel para concatenar as coordenadas ( X,Y,Z), FEITO ISSO SALVA EM TXT.
6- PASSO: Abrir o CAD, e fazer a importação dos pontos no arquivo TXT.
https://www.youtube.com/watch?v=m4O8...ature=emb_logo
BAIXE NOSSA APOSTILA TOTALMENTE GRATUITA: CURSO DE INSTALAÇÃO E ATIVAÇÃO DE CLIENTES FTTH ( FIBRA ÓPTICA).
Acesse o link abaixo, faça seu cadastro baixe essa e outras apostilas gratuitamente.
https://gst-cursos-profissionalizant...Ki65EiYUKasCHQ
Contato: (62) 9.9651-2882
http://167.114.13.26/downloads.phpCitação:
Postado originalmente por Slayer
neste link tem a planilha para o que vc quer... obs.: nao funciona corretamente no OPEN OFFICE... tem que ser pelo excell mesmo!
assiste esse video que vc vai ver como usar a planilha! simples e funcional...
https://www.youtube.com/watch?v=z-OsdQv-Ycw
ainda sim a planilha é muito intuitiva!
SEGUE abaixo a resposta caso ache melhor:

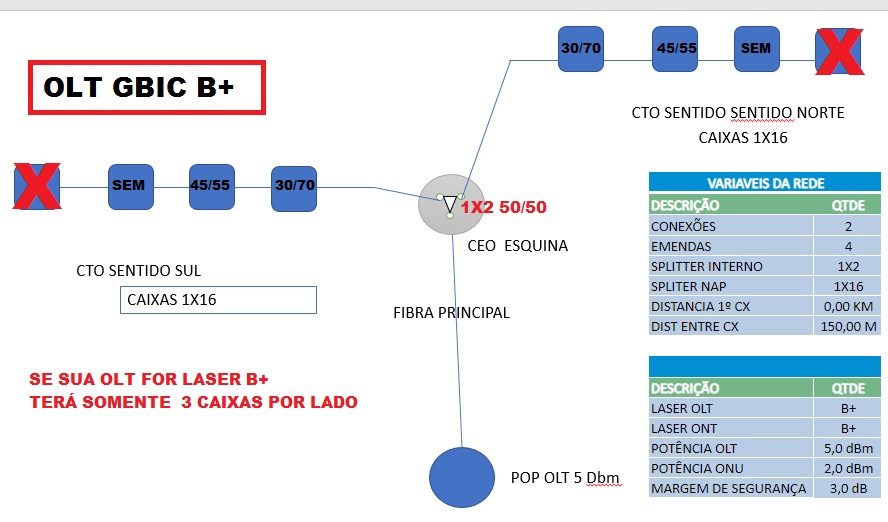

OLT B+
Anexo 70341

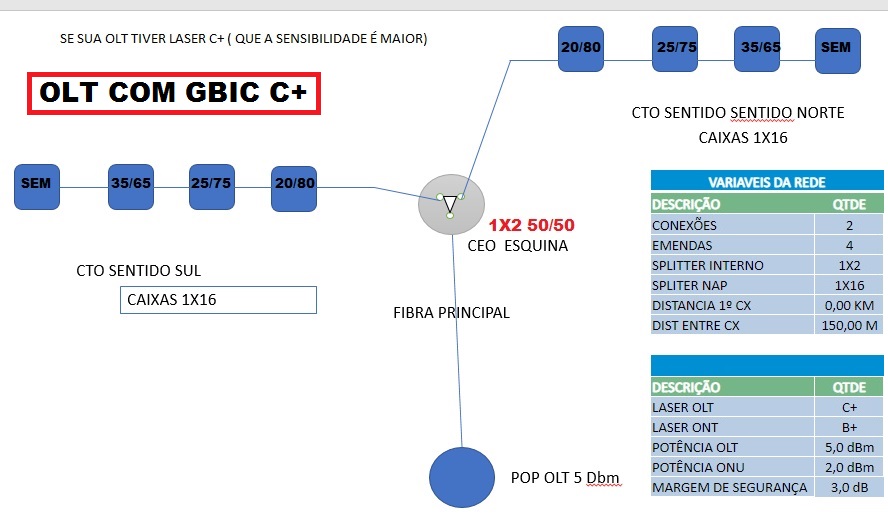

OLT C+
Anexo 70342
