LINK 900 MHZ - COM XR9- BAIXO THROUGHPUT

Para o lado que você está transmitindo, a quantos metros de distância fica o primeiro obstáculo?

Olá Amigos,

Preciso saber qual das saídas MMCX do XR9 é a antena principal (antenna a) para ativar meu link.

To com um link de 1,93 Km que nao fecha por nada. Mas tem muita coisa na frente. Muito morro e árvores matando o sinal.

Abrazzz.

[email protected]

Citação:

---

Postado originalmente por gabrielgoiaba

Olá Amigos,

Preciso saber qual das saídas MMCX do XR9 é a antena principal (antenna a) para ativar meu link.

To com um link de 1,93 Km que nao fecha por nada. Mas tem muita coisa na frente. Muito morro e árvores matando o sinal.

Abrazzz.

[email protected]

---

Eu acho q pelo o que vc descreve teu enlace não fecha mesmo

Citação:

---

Postado originalmente por kaluham

Fiz um link em 900mhz, usando um par de XR9 com Mikrotik 433ah e com antena de grade 15 db Hyperlink.
Com a distância de 18 km, com poucas obstruçoes. Fechou com sinal na zona rural entre -72 e -75 e na cidade entre -69 a -70.
Usando as seguintes configurações:

-canal 2432 - 912 em 10 mhz
-tx power setado em 18 dbm na zona rural e 20 dbm na cidade-
- data rates em default
o Signal to Noise fica entre 14 a 16 dbm na zona rural e entre 24 a 25 na cidade.
Ping entre 1 a 13
Fiz o teste no Bandwidt teste que fica entre 1,8 a 2,4 m e fica oscilando muito e tem instantes que fica em 500k.

O que eu posso mudar na configuração para melhorar o THROUGHPUT?
Será que mudar a banda para 20 mhz melhora?

Aguardo ajuda!

---

Kaluhan, este link está Ótimo para 900mhz!!!
Te considera um sortudo , pois não é facil ver esse nível de sinal e noise nessa distância.
Quanto a frequência, voce esta usando frequência não permitida. tens que usar 922mhz somente em 5mhz ou 10mhz.
Podes ter sérios problemas com a ANATEL se as teles te denunciarem.
Acredito que seja problema de fonte tbm , como falou o zé alves. tenta usar uma fonte de notebook acima de 19v 3,5amperes. melhora sensivelmente em sr9 e xr9.Outra dica é setar 18dbm nos cartoes e marcar somente 11mbps no maximo. estabiliza e muito o sinal.
Precisando de ajuda estou a disposição.
Abraço.

Olá amigos!
Após muita exaustão, testes com fontes, canais, potência e configurações, achei o problema. Era a porcaria de um cartão XR9 bixado no lado da área rural. Emprestei um cartão e fiz testes. E dai comprei outro cartão xr9 e troquei e o link estabilizou. Hoje o sinal estabilizou em -69 e 70 ambos os lados. Uso o canal 917 mhz, pois no canal 922 mhz não ficou bom. Fazendo teste pelo bandwidthtest oscila em 8 a 10 mb em udp. E real chega 6mbs testado pelo medidor da Copel. Ficou bom este ptp pois tem 18 km e é totalmente obstruido sem visada mesmo. Obrigado amigos!

Leandro,

Qual saída do XR9 vc usa? Nele não tem marcaçao de MAIN e AUX.

Nao seu qual é a antena A e B.....vc usou qual?

Abrazzz

Citação:

---

Postado originalmente por gabrielgoiaba

Leandro,

Qual saída do XR9 vc usa? Nele não tem marcaçao de MAIN e AUX.

Nao seu qual é a antena A e B.....vc usou qual?

Abrazzz

---

Antena A = MAIN (Principal)
Antena B= AUX (secundaria)

Abraço.

Leandro,

Disso eu seu cara.....mas nao tem marcaçao nele.

Preciso saber pela posiçao. o de fora ou o de dentro.


Abrazzz

Citação:

---

Postado originalmente por gabrielgoiaba

Leandro,

Disso eu seu cara.....mas nao tem marcaçao nele.

Preciso saber pela posiçao. o de fora ou o de dentro.


Abrazzz

---

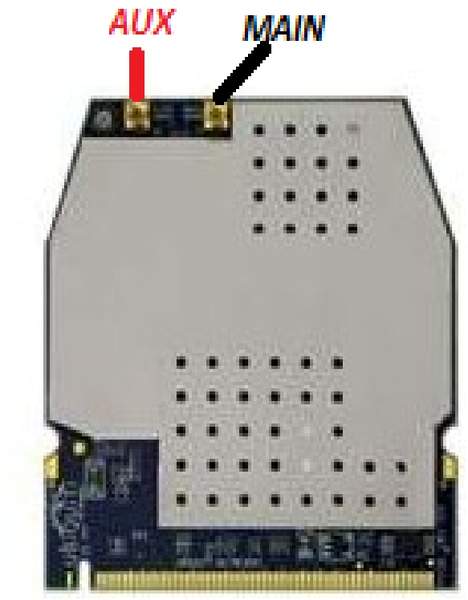

SEGUE foto pra vc entender.
Abraço.Anexo 28380

Bom.....blza....tava colocando invertido.

Valeu cara.

Abrazzzz
