Pelo que parece, sua rede é roteada, e nas RBs não possui rota apontando da rede 172.16.0.x para as redes 172.17.0.x e 172.18.0.x.

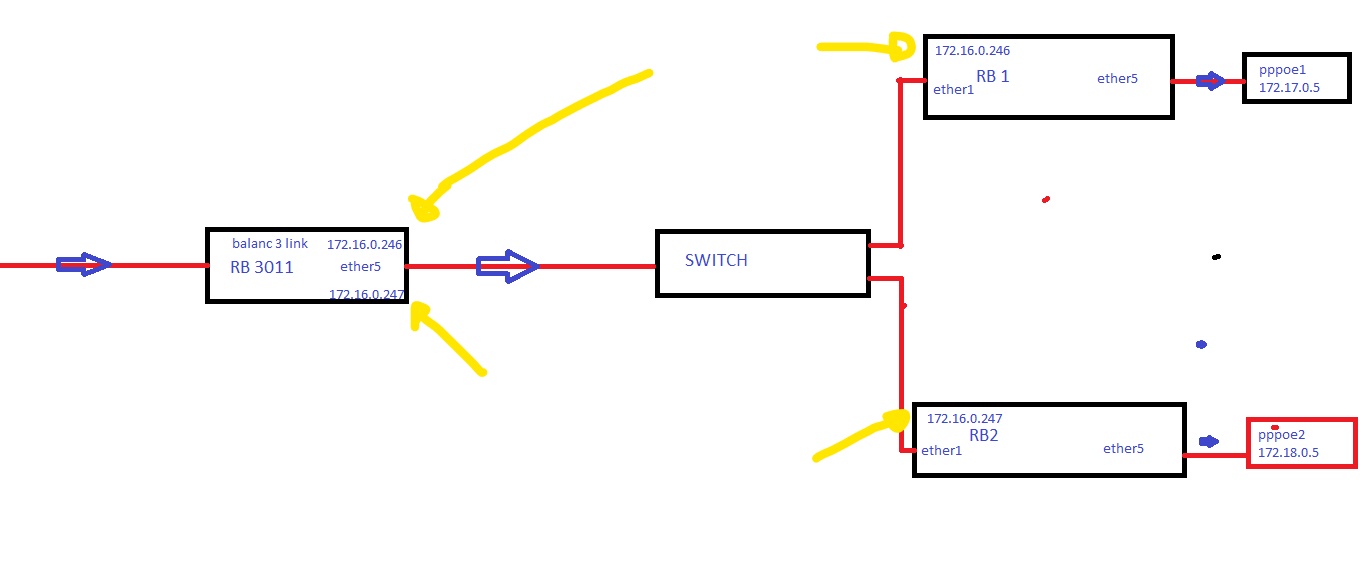

Obs. Na 3011 e nas RBs do diagrama, ambas estão com ip 172.16.0.246 e 172.16.0.247. Procede essa informação?
Versão Imprimível
Pelo que parece, sua rede é roteada, e nas RBs não possui rota apontando da rede 172.16.0.x para as redes 172.17.0.x e 172.18.0.x.
Obs. Na 3011 e nas RBs do diagrama, ambas estão com ip 172.16.0.246 e 172.16.0.247. Procede essa informação?
Bom dia.
Algumas perguntas:
1ª - O seu switch é gerenciável?
2ª - Esses endereços que você atribuiu estaticamente as interfaces são os mesmos? tanto no balance quanto nas outras RBs?
Anexo 68664
3ª Você consegue ping no endereçamento remoto dos equipamentos no qual deseja acesso?
Att. Patrício
Paz
Não sei se entendi direito tua topologia, mas espero que ajude...
no Balance você pode criar a seguinte rota:
Suponho que o bloco que você esteja atribuindo ao PPPoE seja um /24, e que a RB1 seja UM concentrador PPPoE e a RB2 seja OUTRO concentrador PPPoE.
dst-address = 172.17.0.0/24 gateway = 172.16.0.246 (Para acessar os clientes da RB1)
dst-address = 172.18.0.0/24 gateway = 172.16.0.247 (Para acessar os clientes da RB2)
lembre-se de habilitar o acesso remoto das antenas CPE
