Ajuste de MCS do MikroTik RouterOS

Rubens meu amigo dá uma olhada nessas imagens e veja que problema nos persegue. Durante o dia o ping para esse lado do enlace e 3, 5, 6 e por ai... agora depois das 20 horas fica desde jeito, porém já trocamos canal fizemos de tudo um pouco e nada de exito. Rocket m5 com disco de 25db. Tava pensando em testar um esse enlace de 3.5 km por um par de antena da intelbras APC 5M-18.Anexo 60356Anexo 60357Anexo 60359

Citação:

---

Postado originalmente por rubem

O problema não é cair em MCS0 se deixar no modo auto, se cair no MCS0 é porque o sinal está ruim. O problema é subir pra MCS5 ou 6 mas o troughput ficar ridículo.

Isso não ocorre só em modo N, você consegue conexão a 54M em G com sinal -65, mas vai ter troughput digamos 2Mbps, se baixar pra 18M no datarate a sensibilidade melhora, o nº de bits por simbolo diminui e tem menos perdas nas sub-portadoras, e o troughput sobe de 2 pra 12Mbps (Baixando o datarate, mudança que altera potencia e sensibilidade).

Se vai trafegar 2Mbps, pra quem usar MCS7? Esse MCS vai usar sempre todos os bits do simbolo, com muitos bits por simbolo a sensibilidade do hardware cai muuuuuuito (Vide ficha técnica dos aparelhos, a sensibilidade em MCS5 a 7 é péssima comparada em MCS0 ou 1), e o hardware e o software tem que processar todos os bits do simbolo pra "obter" os míseros 2Mbps. Porque não usar MCS0 nesse caso? Vai ter sensibilidade ótima, vai ter potencia maior, vai ter tempo de processamento menor, portanto as perdas de pacotes serão menores.

Eu testei MCS3 na torre, e nos clientes livre de MCS0 a 3, mas hoje penso em fixar nos cliente em MCS0. Porque? Porque em MCS0 cabe perfeitamente o upload do cliente e as respostas dos pacotes. MCS baixo no cliente tem vantagem? Tem, cria menos processamento pra torre. Tem desvantagem? Não permite upload alto, tipo não mais que 4Mbps. Quem aí vende conexão com mais de 4M de upload?

Você pode ter datarate diferente na torre e no cliente, quanto menor o datarate menor o trafego MAXIMO, mas também será menor o processamento, e em torre quando você quer muitos clientes num painel você tem que optar por modulações que exijam menos processamento. Usar por exemplo modo G pra PTP de 15M (Em 48-54M) é bobeira em hardware de hoje porque o processamento nesse modo é grande comparado a modo N em MCS3, que terá até mais que 15Mbps de troughput com tempos de respostas e perdas menores.

Largura de canal tem efeito menor ou similar a usar menos bits por simbolo, é mais interessante usar canal padrão (20MHz) com poucos bits por chip (MCS0 ou 1) do que usar gambiarra/despadronização tipo canal de 10MHz que terão muitos bits por simbolo igual, só terão menos sub-portadoras. Se há perda de subportadoras, independente de ter 20 ou 50 subportadoras, você perderá muito mais dados com 6 bits por símbolo (MCS7) do que com 1 bit por símbolo (MCS0). Onde o sinal não está bom você VAI perder subportadora, perder pacote grande piora mais o troughput do que perder pacote pequeno.

Mas o grande fator é:
MCS7 = Potencia baixa, sensibilidade ruim, varios clientes simultaneos usam mais processamento
MCS0 = Potencia alta, sensibilidade ótima, varios clientes simultaneos usam pouco processamento

Essa diferença altera alcance (Derivado da potencia e sensibilidade dos hardwares domesticos, e da sensibilidade em hardware de torre) e altera nº maximo de clientes por painel (MCS baixo exige menos processamento da etapa de RF, portanto permite mais clientes ou permite mais qualidade de conexão).

---

Boa noite a todos !

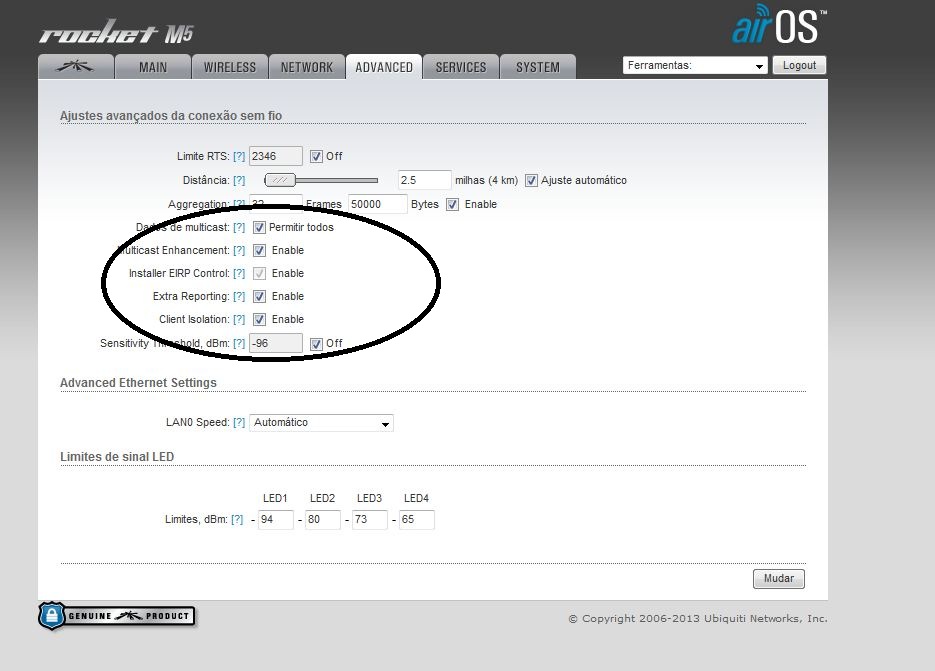

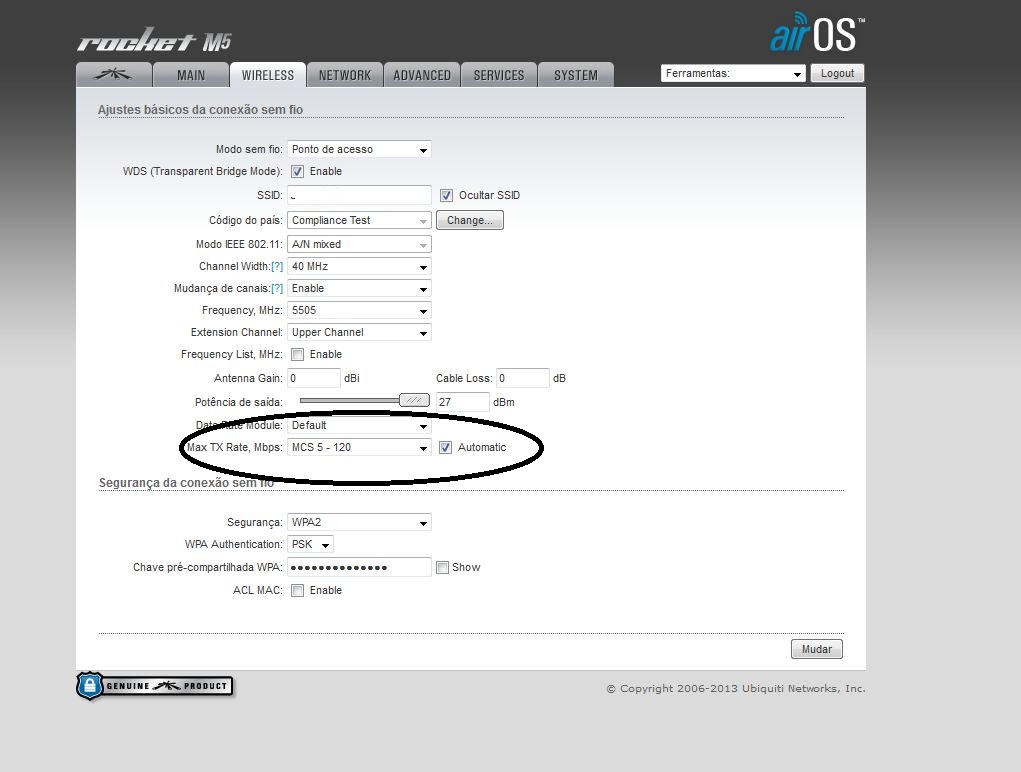

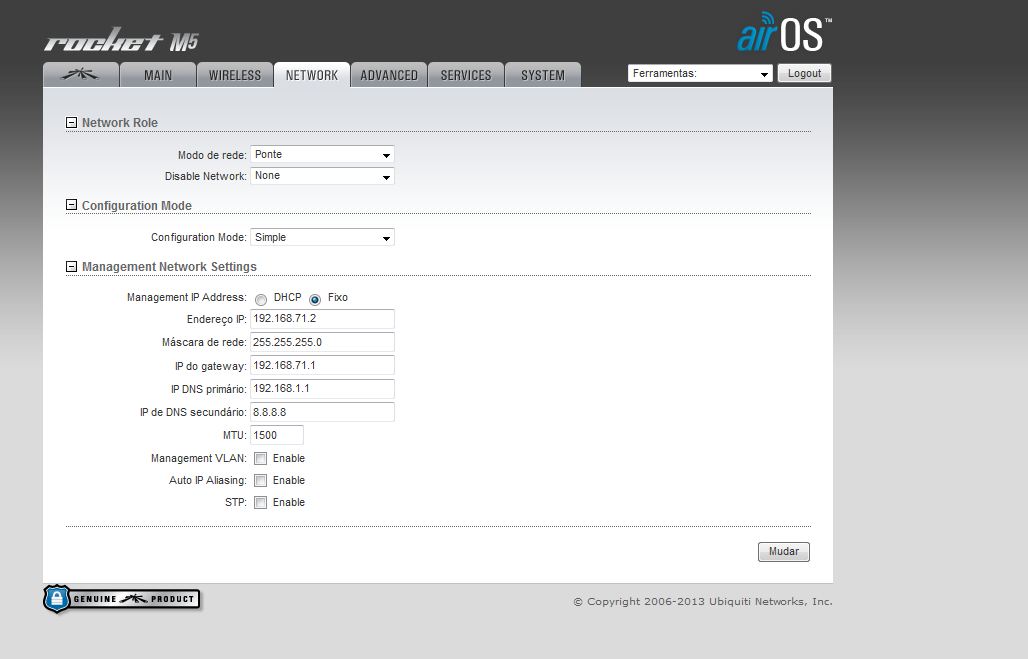

Rubem por gentileza, teria como vc analisar as configurações e me dizer o que está de errado ? segue os prints do rocket m5 e da nano loco m5 de cliente.
Minha rede hj é de 30 clientes
link adsl 25 megas gvt
Rb 493-ah para autenticar os clientes ppoe
rocket m5 conectada a uma omni ubiquit 13 dbi 5.8 ghz
nos clientes tenho 5 airgrid m5 e 25 nano loco m5

obrigado


sucesso a todosAnexo 60415Anexo 60416Anexo 60417Anexo 60418Anexo 60419

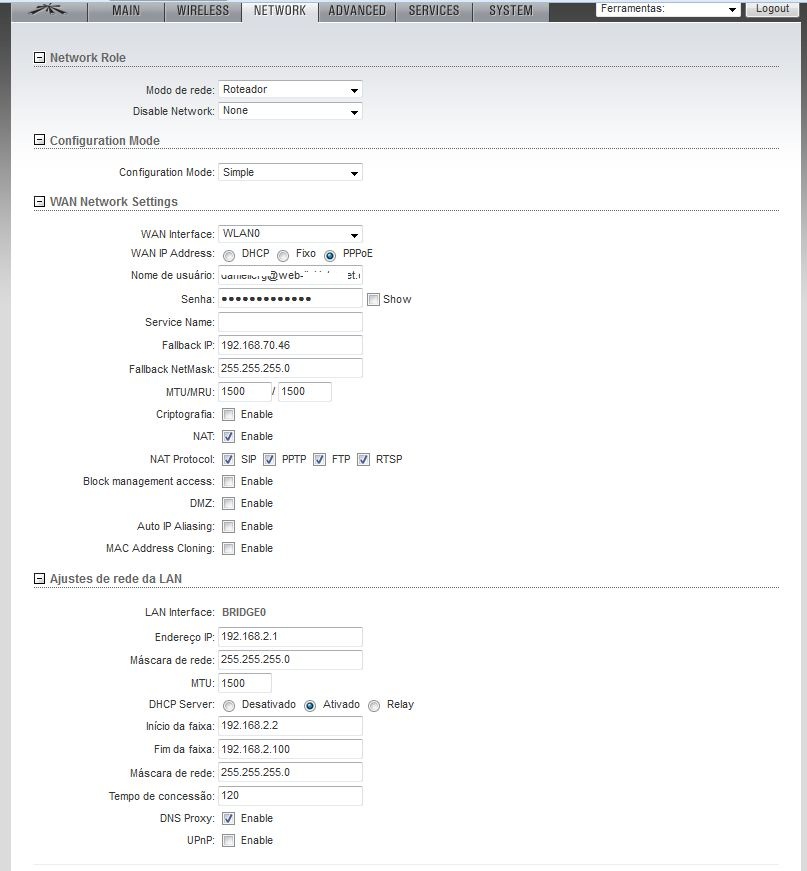

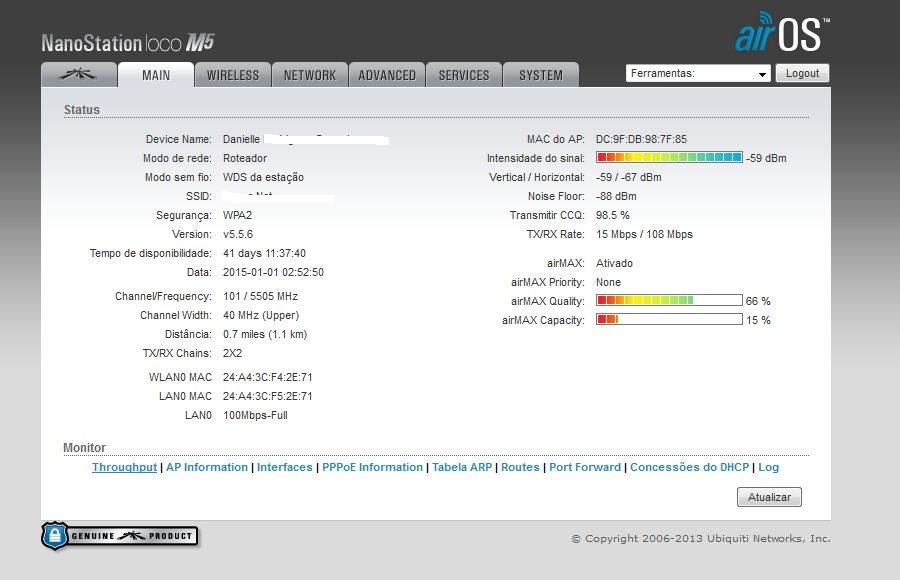

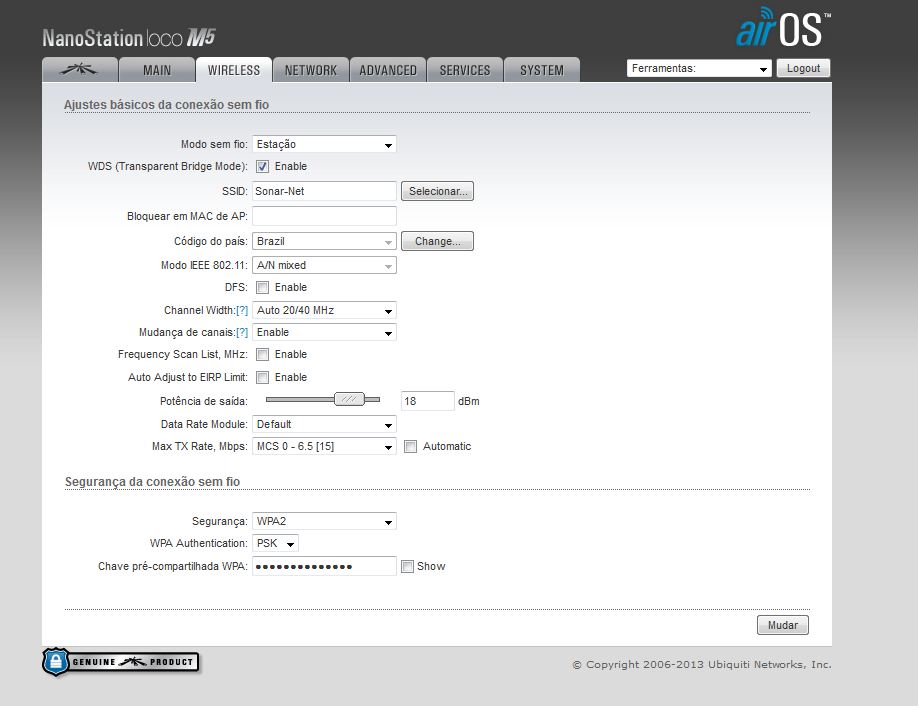

segue abaixo configuração do equipamento de cliente
Anexo 60420Anexo 60421Anexo 60422Anexo 60423

@geovane.torres , se já resolveu o problema ignora o comentário.

Pra mim que seu problema está aqui:
https://under-linux.org/attachment.p...9&d=1437690029

Veja que o ruído (NOISE) dos clientes chegando está em -86dBm, e tem cliente com sinal ruim tipo -76dBm.

Isso é uma margem entre ruído e sinal de apenas 10dBm, SNR de 10dBm é insustentável até pra PTP, que dirá quando tem duzias de conexões.

Teria que ver a origem desse ruído em -86dBm, ele está meio alto. E se não tiver como reduzir isso, terá que aumentar o sinal dos clientes, colocar todos com sinal ao menos -65dBm (Isso será mais de 20dBm de SNR, não é perfeito mas é usável).

Como aumentar sinal de cliente? Aumentando o ganho de antena ou a potência de transmissão deles, no setup se com 18dBm de potencia o sinal é -76dBm, ao aumenta pra 22dBm o sinal aumentará 4dBm, ou seja, vai passar de -76 pra -72dBm, ainda não é suficiente, então tem que ver pessoalmente se esse cliente tem visada e zona de fresnel boa, porque em 1Km um NS Loco devia chegar com sinal mais alto que -72dBm SE tivesse visada total (Ou zona de fresnel quase totalmente desobstruída).

Um PTP até fica usável quando tem sinal baixo e ruído, mas quando tem 20 pessoas conectadas o sinal baixo e ruído começam a incomodar, pela imagem parece que é o caso, "o que fazer" depende da origem do ruído ou sinal baixo, mas um ruído desse com sinais tão baixos realmente não tem como dar uma rede boa, é trabalhoso melhorar sinal de cliente em cliente, mas... o sinal deles está ruim.

Meus planos aqui são de 1 a 5mb de down e de 640kbps de up no máximo. Setei na torre (APC-5M-90+) MCS12 em 20 Mhz usando somente N e nos clientes até 1,5 km to usando WOM 5000 Mimo(Usando firmware 5.0 BETA 4.2, porém ainda não usei o ipoll) com MCS8 em 20mhz somente N, a potência desse cliente a 1km está a 15dbm, os demais estão de 7 a 9 dbm, e acima de 1,5km até 3km estamos usando o APC-5m-18+. Nessa torre tenho 2 Setoriais A e B.

Meu pior cliente ta a quase 1km e com fresnel não tão limpo (Devido a altura de algumas árvores, porém não da pra ver corretamente a visada devido a dificuldade do local ser alta e a dificuldade de colocar a escada de 2 lances. A instalação fixamos um suporte na parede e colocamos um mastro de 3m onde o wom 5000 mimo está no topo apontando para direção de nossa torre) As vezes o SNR caí rapidamente para 16 mais logo volta para acima dos 20.

Oque realmente incomoda é os picos que da onde o sinal fica ruim. Vejam:

http://prntscr.com/8558hr
http://prntscr.com/8558nn
http://prntscr.com/8558s0
http://prntscr.com/85580t

To esperando a intelbras arrumar o ipoll para ver oque melhora.


==========
UPdate: Atualizei os clientes para MCS9. Não sei se é impressão minha, mais achei o mcs9 mais fluido para conexão. (Testando uma conexão de 2 mb)

Abraços

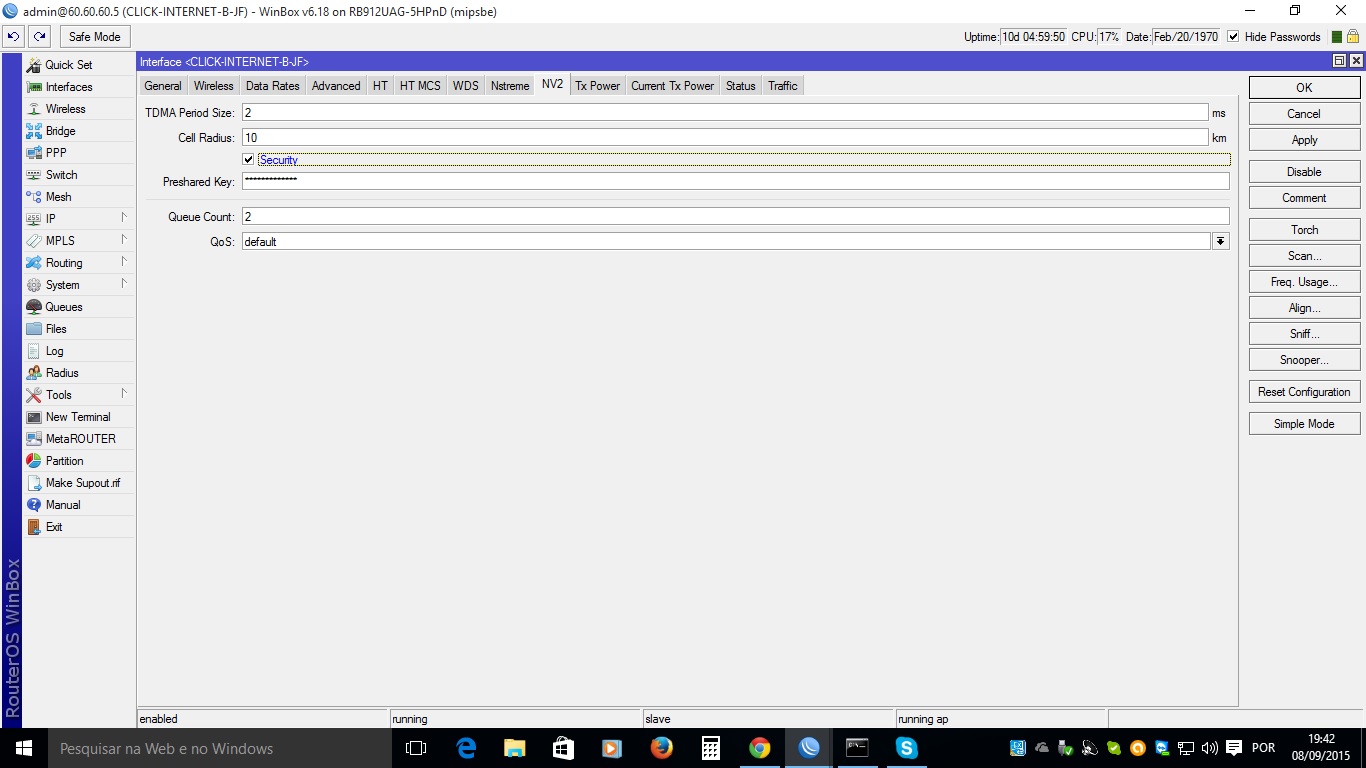

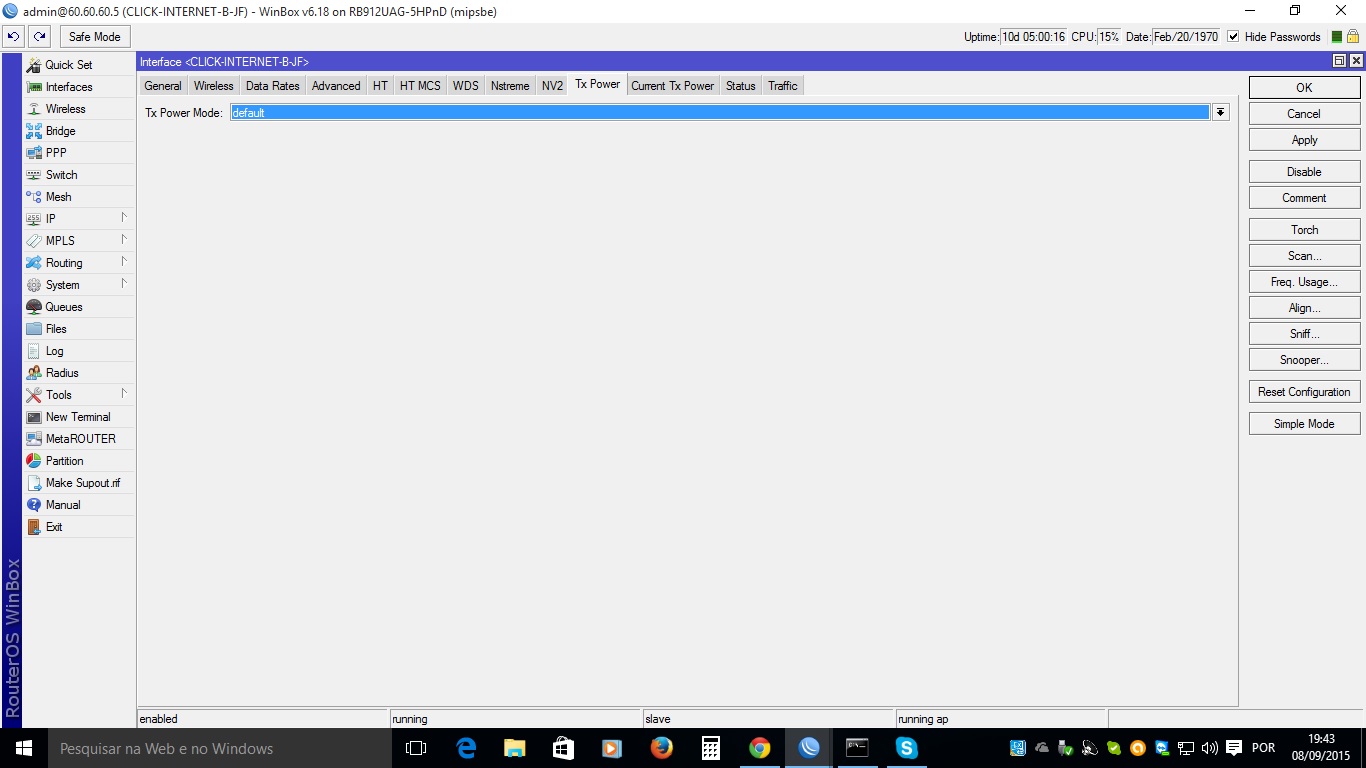

boa noite entrei agora para saber sobre MCS, muito bom o que vcs estão falando, queria uma ajuda...Anexo 60866Anexo 60867Anexo 60868Anexo 60869Anexo 60870

na torre eu uso rb912 e nos clientes sxt, nao consigo deixar o ccq ali em 100% em todos clientes visados, deixei a potencia no máximo das sxt, baixei a potencia das sxt, e nao fica bom qual a conf. certa para isso.. Ajudaaaaa... :D

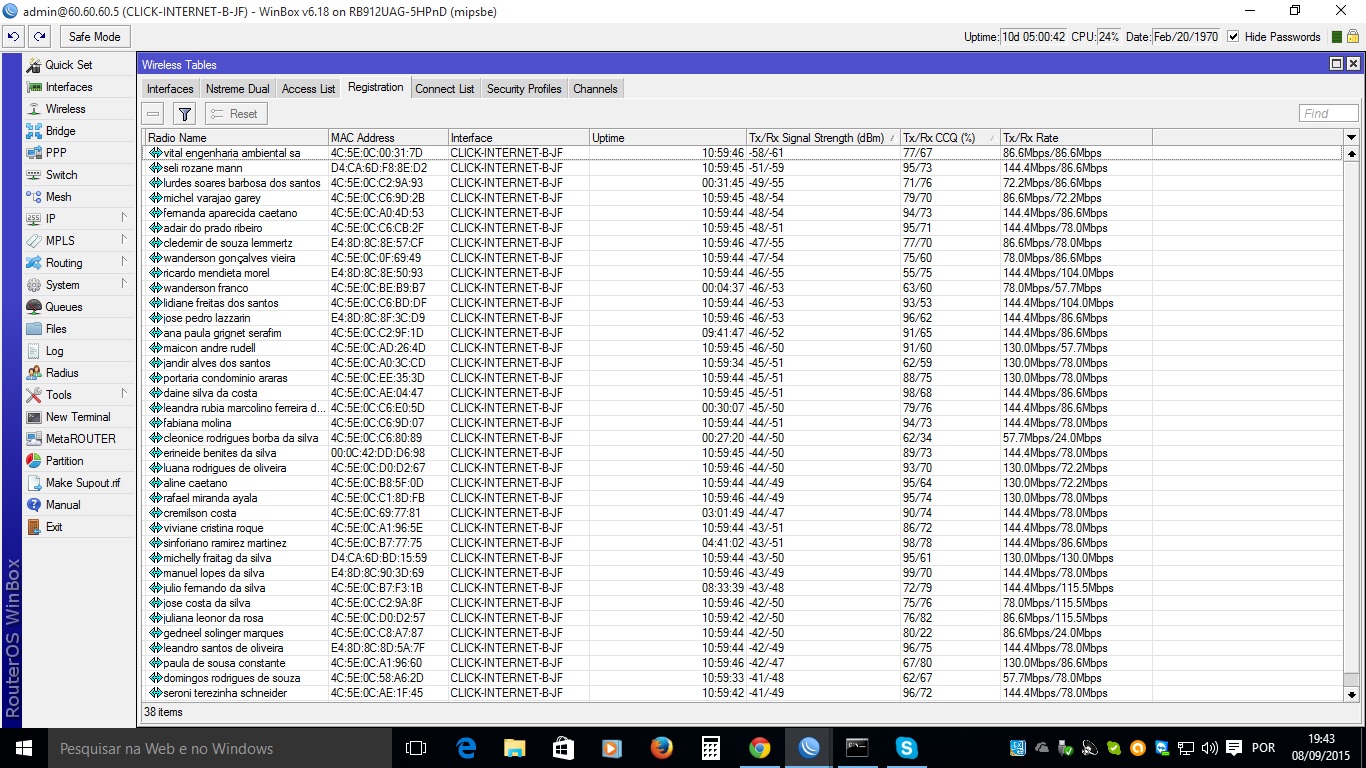

Eu diria que você tem 4 clientes com sinal bem ruim:
Anexo 60871

É bem fácil 2 ou 3 clientes ruins detonarem com a capacidade de processamento da RB.

Mas você está usando 40MHz de largura. Precisa disso tudo mesmo? Se é cidade grande deve ter poluição aos montes, e se tem poluição demais o jeito de ter qualidade é com canal mais estreito, e não mais largo. Teste 20MHz mesmo.

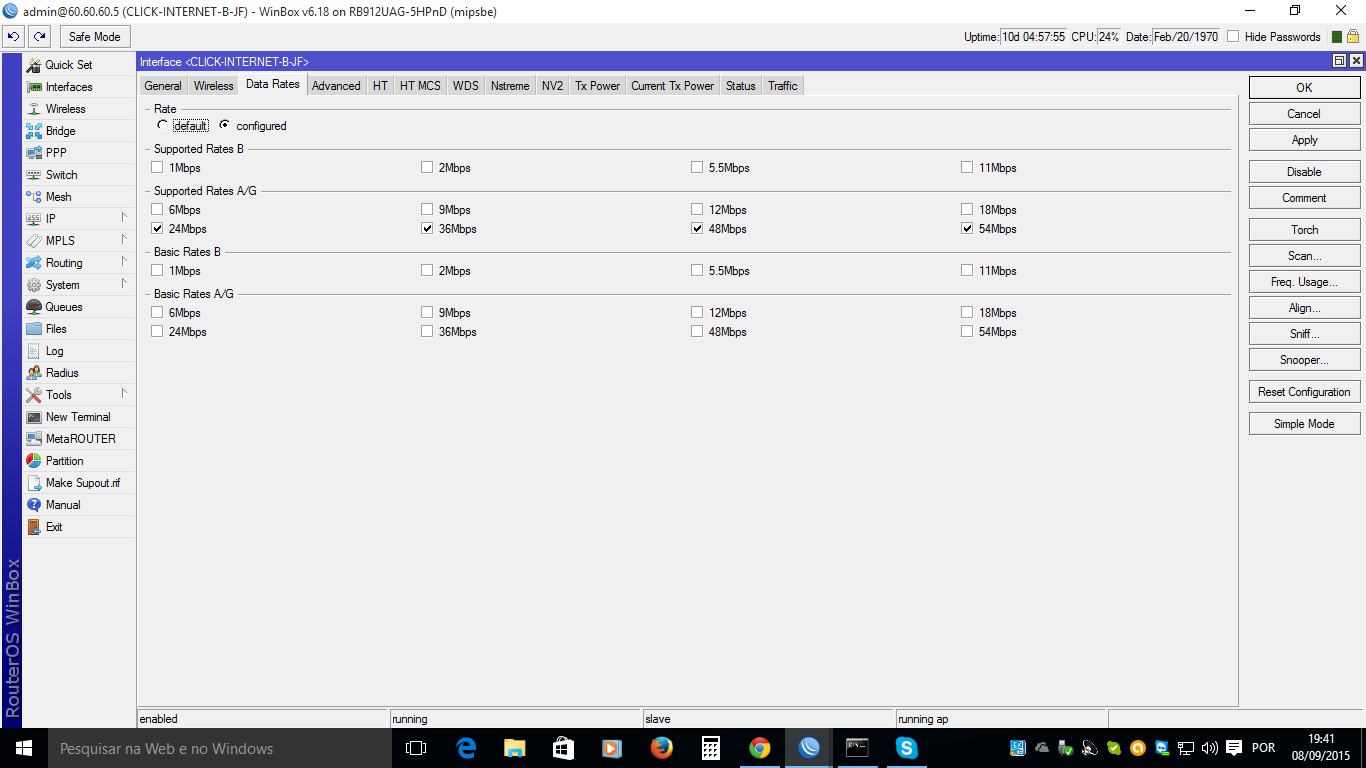

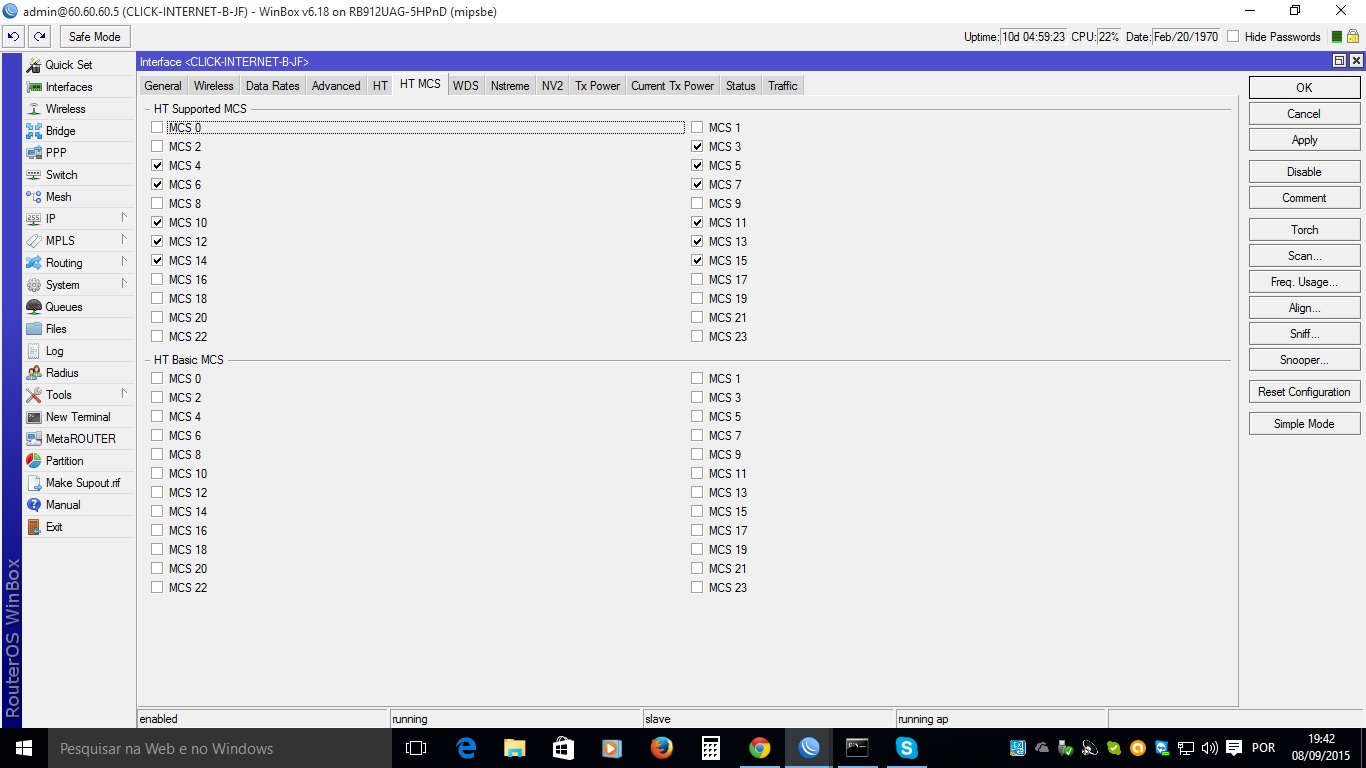

Marque uns datarates básicos, não apenas os suportados.
E... porque marcou datarates de polarização simples? (MCS0 a 7 são pol. simples, se misturar Airgrid com Nanostation não vai caber 38 simultaneos nunca, use apenas dupla-pol. se quiser otimizar célula) Testa marcar apenas pol. dupla, e nos clientes marque só 2 ou 3, tipo MCS10 e 11 talvez, afinal o upload deles provavelmente será mínimo (E pode ver que o CCQ deles pra torre é bem pior que da torre rumo aos clientes, o RX na torre é o TX dos clientes).
