Painel setorial: 4 x 90° ou 3 x 120°?

Pretendo trocar a omni Hyperlink da minha torre principal por painel setorial da mesma marca. Estou pensando em usar de 120° para não ter que usar 4 cartões, mesmo porque pelo número de clientes conectados não há necessidade.
Haveria alguma outra vantagem em usar de 90°? O que me dizem de 180°? Não vejo o pessoal falando sobre setoriais de 180°, algum ponto contra?
Na omni uso cartão XR2, mas tenho um R52H de reserva, posso usar cartões diferentes nas setoriais?
Agradeço de antemão as opiniões de quem já tem experiência com setorial.

Amigo aqui eu uso hyperlink horizontal de 90, 4 painel com 4 r52h. Eu to querendo colocar os da frente, para xr2 pois tem uma sensibilidade mais alta. Eu to gostando muito de usar 4 painel pois sempre acha algum deles, todas as instalações e afinamento de antena, eu sempre achei de primeira o sinal, apos isso somente regulagem. A melhor coisa que fiz foi ter troca as antena do pop principal para setorial.

use 3 setoriais hyperlink 17dbi de 120 graus com uma rb 433 com 3 rh 52 ou engenius 8602 fica show de bola ......

Citação:

---

Postado originalmente por katraka

Pretendo trocar a omni Hyperlink da minha torre principal por painel setorial da mesma marca. Estou pensando em usar de 120° para não ter que usar 4 cartões, mesmo porque pelo número de clientes conectados não há necessidade.
Haveria alguma outra vantagem em usar de 90°? O que me dizem de 180°? Não vejo o pessoal falando sobre setoriais de 180°, algum ponto contra?
Na omni uso cartão XR2, mas tenho um R52H de reserva, posso usar cartões diferentes nas setoriais?
Agradeço de antemão as opiniões de quem já tem experiência com setorial.

---

se colocar 4 painel, voce pode receber mais clientes simultaneos, do 3 painel

Se tiver um dinheiro de sobra coloca paineis setoriais da Ideal de 90º ou 120º, com o RB333 XR5.

Citação:

---

Postado originalmente por laurence669

use 3 setoriais hyperlink 17dbi de 120 graus com uma rb 433 com 3 rh 52 ou engenius 8602 fica show de bola ......

---

eu acho legal quando as pessoas indicam esses paineis que não são homologados porque a tia ana gosta muito disso e ainda mais com esses cartões engenius que são tão bons quanto uma pedra.


cara, use paineis de 90 graus da OIW ou da TSM. são homologados e de excelente qualidade e o preço é bom. quanto aos cartões, procure usar cartões de qualidade que sejam homologados como R52H e XR5. lembrando que para curtas distancias o R52H se comporta melhor que o XR5 e na RB600 com 4 slots MiniPCI só cabem 2 cartões XR5 porque ele é mais espesso que o R52H.

outro fato é que quando voce usa um cartão para cada painel, voce diminui a interferencia e o ruido, pois cada um vai trabalhar em uma frequencia/canal diferente.

Mais as antenas Ideal são homologadas peça tia ana sim, são antenas profissionais.

Citação:

---

Postado originalmente por ynimigolord

Mais as antenas Ideal são homologadas peça tia ana sim, são antenas profissionais.

---

voce já comparou a qualidade da IDEAL e da OIW??????

a ideal aqui deixou muito a desejar.

so não te vendo a antena IDEAL que tá aqui e so me deu reclamação, porque não desejo o mal para meus concorrentes.

Isso é bom mesmo, sobre a parte de cada painel um canal e diminui um pouco a interferencia, outra coisa esses painel que você citou ja utilizou ? oiw ou tsm ?

Eu uso aqui os hyperlink, tava pensando em compra um oiw para colocar em uma pop so que ficou meio preocupado, eu gosto muito da qualidade da hyperlink so que o preço, hehe complicado.

Citação:

---

Postado originalmente por leocidrack

eu acho legal quando as pessoas indicam esses paineis que não são homologados porque a tia ana gosta muito disso e ainda mais com esses cartões engenius que são tão bons quanto uma pedra.


cara, use paineis de 90 graus da OIW ou da TSM. são homologados e de excelente qualidade e o preço é bom. quanto aos cartões, procure usar cartões de qualidade que sejam homologados como R52H e XR5. lembrando que para curtas distancias o R52H se comporta melhor que o XR5 e na RB600 com 4 slots MiniPCI só cabem 2 cartões XR5 porque ele é mais espesso que o R52H.

outro fato é que quando voce usa um cartão para cada painel, voce diminui a interferencia e o ruido, pois cada um vai trabalhar em uma frequencia/canal diferente.

---

cara faz dois anos que uso antenas Ideal e até agora, não tive nenhum problema, agora não usei oiw não posso jugalos

Citação:

---

Postado originalmente por mktguaruja

Isso é bom mesmo, sobre a parte de cada painel um canal e diminui um pouco a interferencia, outra coisa esses painel que você citou ja utilizou ? oiw ou tsm ?

Eu uso aqui os hyperlink, tava pensando em compra um oiw para colocar em uma pop so que ficou meio preocupado, eu gosto muito da qualidade da hyperlink so que o preço, hehe complicado.

---

apesar dos paineis da OIW terem a mesma arquitetura dos paineis da Hyperlink, eles sõa melhores porque usam materiais diferentes em sua fabricação. já os da TSM são muito melhores que os da OIW. nunca tive problemas com eles e outra coisa, sou provedor de internet e integrador. não estou querendo vender nada. quem quiser comprar pode procurar a Connectoway ou a American Explorer que eles tem esses paineis lá.

rsrs tbm sou provedor, eu quero testar novas marcas e tudo mais, so que tenho receio a hyperlink é uma marca conceituada, entre engenheiros e usuarios mesmo aqui do forum. Vo ver quando eu tiver menos amarotado de trabalho, vo tenta montar um pop com paineis da oiw para testa. obrigado pela resposta.

Citação:

---

Postado originalmente por leocidrack

apesar dos paineis da OIW terem a mesma arquitetura dos paineis da Hyperlink, eles sõa melhores porque usam materiais diferentes em sua fabricação. já os da TSM são muito melhores que os da OIW. nunca tive problemas com eles e outra coisa, sou provedor de internet e integrador. não estou querendo vender nada. quem quiser comprar pode procurar a Connectoway ou a American Explorer que eles tem esses paineis lá.

---

Amigo tudo vai depender de um detalhe, quantos clientes pretende atender.

Imagina um cenário com 120º, realmente é uma area maior, mas também vai ter uma maior quantidade de clientes num mesmo cartão.

Consequentemente mais gente disputando a mesma banda.

Então pense nesta situação.

A quantidade de clientes não é problema, estou atendendo na torre central com uma omni e cartão XR2 e ainda tem alguma folga. Mesmo que aumente muito o número de clientes, não creio que vá triplicar. Além disso tenho outras duas torres com omni onde mais tarde posso colocar paineis também e escolher pra qual direcionar os clientes excedentes.
O que quero saber mesmo é se tem alguma diferença na qualidade do sinal.

Citação:

---

Postado originalmente por Cargnelutti

Amigo tudo vai depender de um detalhe, quantos clientes pretende atender.

Imagina um cenário com 120º, realmente é uma area maior, mas também vai ter uma maior quantidade de clientes num mesmo cartão.

Consequentemente mais gente disputando a mesma banda.

Então pense nesta situação.

---

Bom dia pessoal essa duvida: 4 x 90° ou 3 x 120°? tambem é minha agora tenho algumas considerações a fazer:
1) Aqui no Brasil dispomos de 11 canais para utilização aonde somente 3 não existe sobreposição (se você seguir a legislação) como mostra a figura abaixo:
Anexo 11995
Agora qual seria a consequencia da utilização de 4 setorias utilizado canais com sobreposição?
Mesmo com sobreposição tenho maior Throughput? Já que tenho um catão-antena a mais e isso compensaria a interfencia considerando q a interferencia na parte trazeira da antena é pequena ou isso gera mais interferencia prejudicado a banda?

Amigo tem que deixa teus paineis com uma distancia de 1,5 de uma para outra, Mas compença sim

E no caso de usar 3 de 120° nos canais que não se sobrepõe? Ainda assim deve-se manter essa distância entre as antenas ou elas podem ficar próximas?

Citação:

---

Postado originalmente por ynimigolord

Amigo tem que deixa teus paineis com uma distancia de 1,5 de uma para outra, Mas compença sim

---

Amigo o aconselhado é esses 1,5 de separação entre antenas, mesmo com canis que não se sobrepõe, mas já vi muitos colocarem juntas.Eu prefiro fazer o aconselhado.

Citação:

---

Postado originalmente por katraka

E no caso de usar 3 de 120° nos canais que não se sobrepõe? Ainda assim deve-se manter essa distância entre as antenas ou elas podem ficar próximas?

---

são 3 canais que não sobre-poe, isso em sua torre mais temos que ver que não por ai só, caso voce estiver concorrentes proximo isso prejudica do mesmo modo. agora se voce usar 4 painel, estaria usado apenas 2 canal porque as antenas que estão de costa uma com a outra não tem problema.

Genis você teria com fala qual são os canais que não se sobrepoe ?

Citação:

---

Postado originalmente por Genis

são 3 canais que não sobre-poe, isso em sua torre mais temos que ver que não por ai só, caso voce estiver concorrentes proximo isso prejudica do mesmo modo. agora se voce usar 4 painel, estaria usado apenas 2 canal porque as antenas que estão de costa uma com a outra não tem problema.

---

Citação:

---

Postado originalmente por mktguaruja

Genis você teria com fala qual são os canais que não se sobrepoe ?

---

se não tiver aparelho que emite radiação, somente as 3 antenas, então é o canal 1, 6, 11 e o 14 em augum aparelho mais lembrando que se tiver apenas 3 painel de 120, mais caso tenha muitos concorrente juntos ai a coisa muda muito, voce vai ter que verificar qual canal tem pouco uso, e vai ter fazer em varios horario para ver se naquele momento não teve uma enchorrado de pacotes

Amigo, para ver o melhor canal para sua rede tem que fazer uma analise em diferentes horarios, tem um topico aqui no forum muito bom sobre sinais da uma lida la que vai te ajudar muito.

Eu uso aqui 4 painel da hyperlink, so que esta na sequencia, fundo e frete canal 11 e laterias canal 1.

So que estou notando que tem umas gatonet com omni usando o canal1. Eu não notei muita diferença pois estou na horizontal, so o unico provedor que usa assim fugindo um pouco da poluição ai to pretendendo mudar de canal para evitar problemas.

Citação:

---

Postado originalmente por Genis

se não tiver aparelho que emite radiação, somente as 3 antenas, então é o canal 1, 6, 11 e o 14 em augum aparelho mais lembrando que se tiver apenas 3 painel de 120, mais caso tenha muitos concorrente juntos ai a coisa muda muito, voce vai ter que verificar qual canal tem pouco uso, e vai ter fazer em varios horario para ver se naquele momento não teve uma enchorrado de pacotes

---

Citação:

---

Postado originalmente por mktguaruja

Eu uso aqui 4 painel da hyperlink, so que esta na sequencia, fundo e frete canal 11 e laterias canal 1.

So que estou notando que tem umas gatonet com omni usando o canal1. Eu não notei muita diferença pois estou na horizontal, so o unico provedor que usa assim fugindo um pouco da poluição ai to pretendendo mudar de canal para evitar problemas.

---

´para voce ficar, sabendo como esta da uma olha no seu cartão em Freq. Usage.. para ver como esta o sinal nos canais que esta usando ou qual esta menos usado.

Eu estava analisando, eu acho que 60% de todas as 55 redes encontradas todas estão no 2412, que é o canal 1 certo ?

As outras estão entre os canais 6 e 11.

Citação:

---

Postado originalmente por Genis

são 3 canais que não sobre-poe, isso em sua torre mais temos que ver que não por ai só, caso voce estiver concorrentes proximo isso prejudica do mesmo modo. agora se voce usar 4 painel, estaria usado apenas 2 canal porque as antenas que estão de costa uma com a outra não tem problema.

---

Em relação a "porque as antenas estao de costas uma com a outra" vc tem problema sim. Veja sobre "relacao frente-costas".

O ideal seria utilizar 3 paineis de 120º. Mas se quiserem 4 de 90º, coloquem 2 paineis na horizontal e 2 na vertical.

Saudações,

GrayFox, que ja fez a burra de ter 4 painel de 90 na horizontal, qual seria a melhor saida sem gasta dinheiro, canais diferente estaria bom ou não ?

Citação:

---

Postado originalmente por GrayFox

Em relação a "porque as antenas estao de costas uma com a outra" vc tem problema sim. Veja sobre "relacao frente-costas".

O ideal seria utilizar 3 paineis de 120º. Mas se quiserem 4 de 90º, coloquem 2 paineis na horizontal e 2 na vertical.

Saudações,

---

O tópico ta cheio de "pitaco" mas nenhuma informação conclusiva, vamos lá isso aqui é um forum para discussão postem os porques ou postem onde conseguir tais informações

Outra pergunta alguem conhece painel 120º 2.4ghz com pol horizontal?

GrayFox, vôce teve experiência com 4 paineis de 90º? qual foi o problema encontrado?

Citação:

---

Postado originalmente por numlock

O tópico ta cheio de "pitaco" mas nenhuma informação conclusiva, vamos lá isso aqui é um forum para discussão postem os porques ou postem onde conseguir tais informações

Outra pergunta alguem conhece painel 120º 2.4ghz com pol horizontal?

GrayFox, vôce teve experiência com 4 paineis de 90º? qual foi o problema encontrado?

---

Na faixa de frequência 2.4, a largura de banda de cada canal é de 22MHz, MAS o espaçamento entre as frequências centrais das portadoras sao de 5MHz (vide [1]). Então, isso significa que não haverá sobreposição de canais em um ambiente com os canais 1, 6 e 11 combinados.

Quando canais se sobrepoem, o problema que acontece é geração de ruído e divisão da frequência para duas portadoras. Automaticamente, o throughput tende a baixar e problemas de sinal e ruído aparecem. Imagina então se o causador dessa "interferência" for você mesmo? :)

[1]
CANAL e FREQUÊNCIA
CH1 - 2412
CH2 - 2417
CH3 - 2422
CH4 - 2427
CH5 - 2432
CH6 - 2437
CH7 - 2442
CH8 - 2447
CH9 - 2452
CH10 - 2457
CH11 - 2462

Citação:

---

Postado originalmente por mktguaruja

GrayFox, que ja fez a burra de ter 4 painel de 90 na horizontal, qual seria a melhor saida sem gasta dinheiro, canais diferente estaria bom ou não ?

---

Nessa situação, divida essas frequencias por 4.
Acredito eu que seria:
CH1, CH4, CH7, CH11 .

Saudações,

Citação:

---

Postado originalmente por mktguaruja

GrayFox, que ja fez a burra de ter 4 painel de 90 na horizontal, qual seria a melhor saida sem gasta dinheiro, canais diferente estaria bom ou não ?

---

eu tenho 3 torres minhas com paineis de 2.4 com os mesmo canal uma de consta com a outra e nunca tive problema com os meus paineis sim com a concorrencia que fica mudando o canal a toda hora.

Citação:

---

Postado originalmente por Genis

eu tenho 3 torres minhas com paineis de 2.4 com os mesmo canal uma de consta com a outra e nunca tive problema com os meus paineis sim com a concorrencia que fica mudando o canal a toda hora.

---

opa isso que ou quero saber vc tem quantos conectados em cada antena no horario de pico? no pico o ping é normal? qual a banda maxima q vc passa em cada uma antena?

Citação:

---

Postado originalmente por numlock

opa isso que ou quero saber vc tem quantos conectados em cada antena no horario de pico? no pico o ping é normal? qual a banda maxima q vc passa em cada uma antena?

---

em uma torre neste momento, em um dos 4 P esta quase no limite esta com 49 online devo colocar logo um novo P em cima deste para separar, este P esta com 2,1m com ping medio de 38ms

Essa especificação de 90, 120 graus não é exatamente como se imagina. Ela abrange sempre mais do que o especificado.
Você tem que verificar que quando um sinal de uma antena começa a ficar fraco, já tem que ter opção de conectar por outra. Por isso não é comum o uso de 180 graus, a região tem que ser setorizada, sem a sobreposição de muitos sinais.

É isso que ia falar Gray, por estarem de costas não significa que não interfere. Basta vc fazer um teste, com sinal razoável vc consegue se conectar estando nas costas da antena.

a largura de banda de cada canal em 2,4 GHz é de 22 MHz e o espaçamento entre as freqüências centrais das portadoras é de 5 MHz. Isto significa que a sobreposição não existirá entre os canais 1, 6 e 11.

Tabelas úteis:

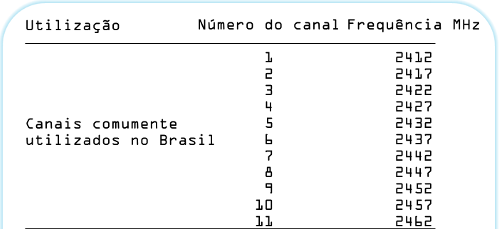

Frequência dos Canais
Anexo 12319

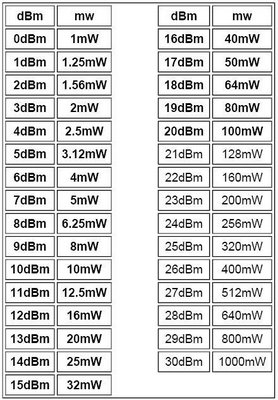

Conversão dBm X mw
Anexo 12298

Magal, valhe a pena usar 4 de 90 graus sobrepondo os canais? você tem experiênciam com esta forma? e se fosse possivel usar o canal 14?
