AP - MIKROTIK + R52n + AirMAX BASESTATION 17DBi 90 º + NanoStation

Após apanhar bastante e não conseguir encontrar muito material sobre AP's com Cartões 802.11N resolvi postar minha experiencia.

Material Utilizado
1 - RB 433 AH
1 - cartão R52n
1 - Antena Setorial AirMAX BaseStation 17dbi 90º da Ubiquiti

A AP e destinada para cerca de 60 clientes (NanoStation M5 / NanoBridge M5) com no maximo 2mb de banda para cada um

A primeira dica é Não utilizem WDS , tive uma péssima experiencia. Com mais de 20 clientes conectados ela trava de uma forma que nem rebotando volta, tive que fazer reset fisico 2x (também não entendi o porque, mas só voltou dessa forma).

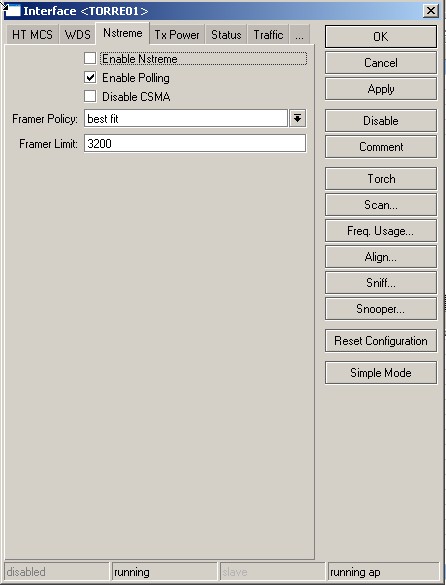

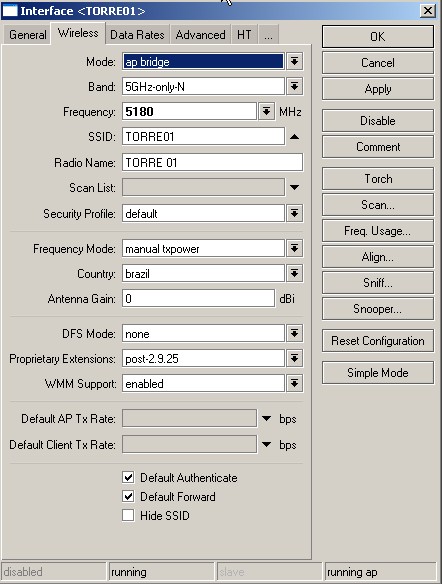

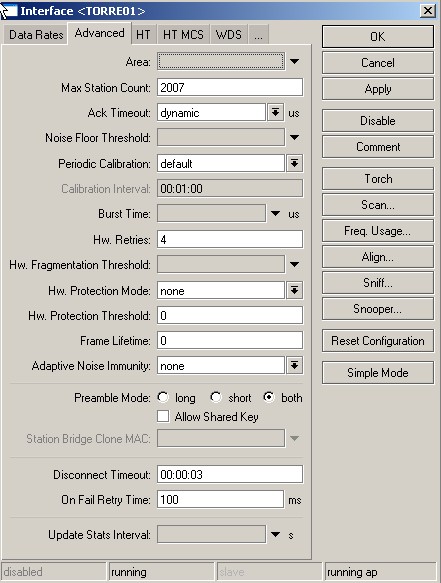

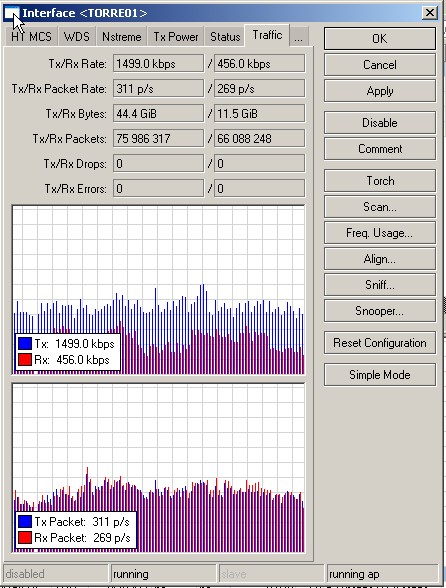

Configuração do cartão :Anexo 13971Anexo 13972Anexo 13973Anexo 13974Anexo 13975Anexo 13976Anexo 13977

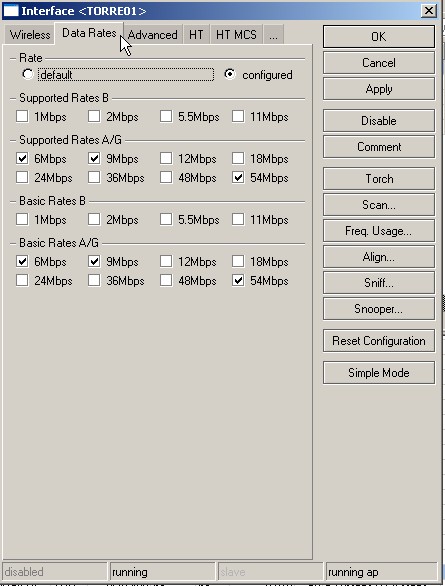

Travando os data rates :(Ainda estou testando as melhores combinações , mais a principio deixei 6 mbps para os radios que estam com sinal ruim, e tambem configurei uma velocidade intermediaria no HT MCS para os radios com sinal bom , isso evita que as velocidade fiquem mudando a toda hora. se deixar default pode levar ao travamento da AP e a qualidade de transmissão para os clientes fica prejudicada )
Anexo 13978

Habilite os dois Canais de RX/TX :
Anexo 13979


Autenticação : (Além do WPA utilizo o PPPoE nos Radios )

Anexo 13980



Configuração dos Radios :

Anexo 13981Anexo 13982Anexo 13983

2º DICA atualizem os Firmwares para versão 5.2 ou 5.1.2 pois com os firmwares mais antigos (5.1 e anteriores )os radios não conectam na AP .

Bom , essa foi minha primeira AP 802.11n se tiver mais alguma alteração e volto a postar , por enquanto não estou tendo problemas de velocidade e sinal .

Se Alguem tiver alguma sugestão ou duvida por favor fiquem a vontade .

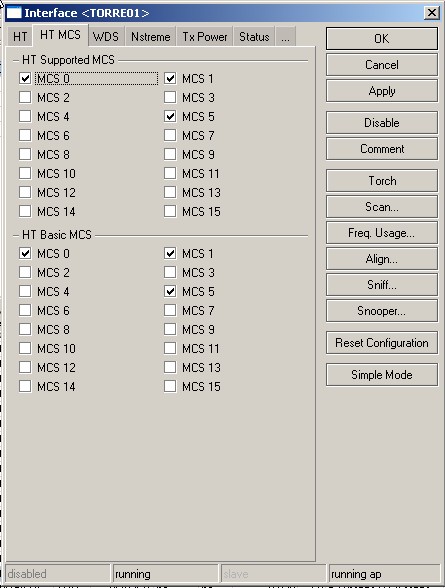

Travei a AP com 6mbps no data rate e no HT MCS deixei o HT 0 e HT 5 somente ,

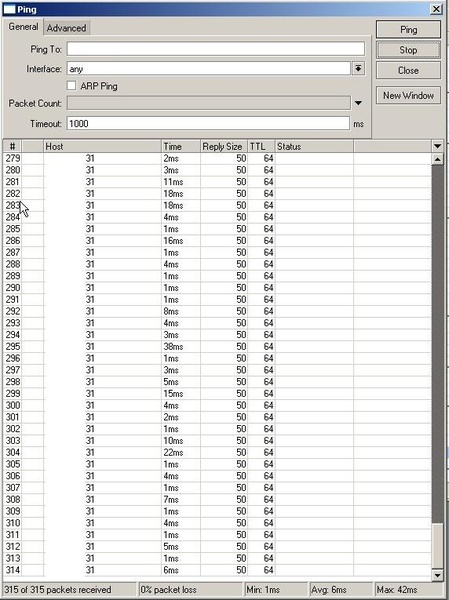

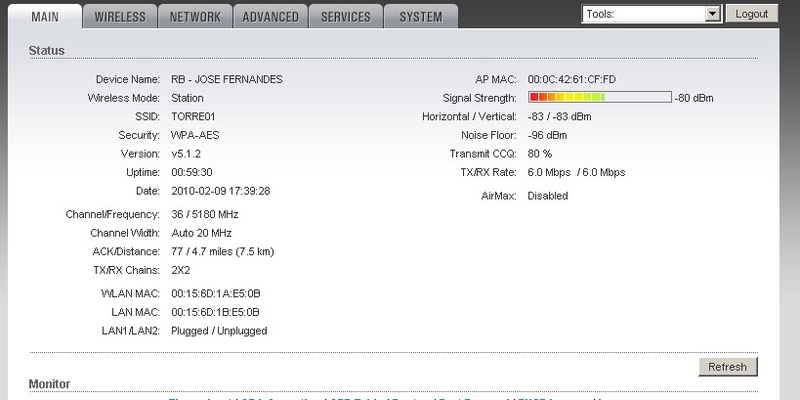

peguei o radio com pior sinal 83 / 83 db o ccq está variando entre 80 % e 95 % e o ping deu media de 6 ms e ele está autenticando o PPPoE em uma rb 450g que faz o PPPoE de mais 3 AP's .Anexo 13986Anexo 13987Anexo 13988

O cliente está a 7.5 km sem refletor .

boa dica amigo
abraçoo

Caraca tu e doido mesmo... UAHAUHUHUAHAHHUAU

travou foi??? serio??? logico que trava pow.... Ta vendo que a tecnologia e diferente!!! O que voce tem que fazer e esquecer isso de MK com M5!

Eu tenho cliente com 8 KM com apenas 40% de sinal.... Fazendo downloads a 11 megas!!! Isso na basestation com mais 35 clientes m5... Outra coisa... o ping dele eu to achando alto... 3ms :/ ainda nao sei o que fazer.... :P

http://www.internetviaradio.net/imagens/Capturar.PNG
http://www.internetviaradio.net/Capturar2.PNG

Serio, tu comprou M5 pensando que ele vai funcionar em MIMO (N) com o Mikrotik e cartao? Pois e, nao funciona, ele tem um protocolo proprio que a mikrotik nao tem suporte, felizmente so o ROCKET!!!

Citação:

---

Postado originalmente por MorpheusX

Caraca tu e doido mesmo... UAHAUHUHUAHAHHUAU

travou foi??? serio??? logico que trava pow.... Ta vendo que a tecnologia e diferente!!! O que voce tem que fazer e esquecer isso de MK com M5!

Eu tenho cliente com 8 KM com apenas 40% de sinal.... Fazendo downloads a 11 megas!!! Isso na basestation com mais 35 clientes m5... Outra coisa... o ping dele eu to achando alto... 3ms :/ ainda nao sei o que fazer.... :P

http://www.internetviaradio.net/imagens/Capturar.PNG
http://www.internetviaradio.net/Capturar2.PNG

Serio, tu comprou M5 pensando que ele vai funcionar em MIMO (N) com o Mikrotik e cartao? Pois e, nao funciona, ele tem um protocolo proprio que a mikrotik nao tem suporte, felizmente so o ROCKET!!!

---

qual eh a sua estrutura de rede ai? eh rocketM com antena AirMax fazendo um conjunto mimo 2x2???
esse print ai q vc mostra ai, parece ser de um mikrotik?!?!?!! vc ta usando mikrotik ou rocketm na torre??

Citação:

---

Postado originalmente por MorpheusX

Caraca tu e doido mesmo... UAHAUHUHUAHAHHUAU

travou foi??? serio??? logico que trava pow.... Ta vendo que a tecnologia e diferente!!! O que voce tem que fazer e esquecer isso de MK com M5!

Eu tenho cliente com 8 KM com apenas 40% de sinal.... Fazendo downloads a 11 megas!!! Isso na basestation com mais 35 clientes m5... Outra coisa... o ping dele eu to achando alto... 3ms :/ ainda nao sei o que fazer.... :P


Serio, tu comprou M5 pensando que ele vai funcionar em MIMO (N) com o Mikrotik e cartao? Pois e, nao funciona, ele tem um protocolo proprio que a mikrotik nao tem suporte, felizmente so o ROCKET!!!

---

Travou pq os nanos (60 clientes) estavam configurados como WDS (só assim o PPPoE funcionou 100 % ) ter que ir em 60 residencias é algo que daría muito trabalho , então resolvi colocando uma AP Nano WDS com mesmo SSID e mesma Frequencia , e assim à medida que pegava os radios conectados eu alterava para Station ,
Hoje todos os radios estão na AP Mikrotik , resolveu meu problema de lentidão , latencia alta e quedas nos clientes ,

Agora o MIMO funciona no MK , o que não funciona é o AirMax

Até usaria o rocket M5 , porém não está homologado , mas mesmo assim prefiro a praticidade e os inumeros recursos do MK .

Os screens sao do servidor MK... eu uso rockets.... Mesmo nao homologados (ta pra sair na outra semana mesmo a homologacao)... O cartao r52n tambem nao e homologado.... deu na mesma... E que recurso eu vou querer para fazer apenas uma simples bridger? Nem no canopy da motorola eu uso todos os recursos, se os recursos como firewall, autenticacao pppoe e etc... eu faço no servidor mikrotik!!! Recursos como RADIUS, Cache e outros nos 3 servidores LINUX!

cara, sem querer abusar a paciencia de vcs, porem eu quero montar uma infra 5.8ghz nas msm torres q ja esta a infra 2.4 q uso.
ai vc morpheus, utiliza o conjunto ubiquit trabalhando com o sistema AirMax, e o leonardo utiliza tecnologia N com mimo, porem sem airmax, pelo q entendi no topico.
O leonardo falou da sua experiencia e gostou, achei bacana tbm, agora queria q vc falase sobreo airmax ja q vc usa, coisas do tipo qual o troughput do rocketm, quantos usuarios simultaneo vc ja pendurou e ate quantos mb trafega mantendo o ping estavel e baixo???

hj eu vi um kit cliente AirGradeM cara eh uma anteninha de grade, com radio integrado, ja sai cabo de rede la de cima, coisa linda a antena, pequena porem forte de 23dbi, por 200,00 reais a vista!!! e trabalha em mimo 2x2 AirMax!!!

to muito afim de por o sistema airmax, porem queria continuar com o mikrotik ap na torre, pois tbm faco bloqueio por linux, e utilizo o myauth!

por favor, ficare grato se vc me responder essa pergunta em questao do troughput, pois to querendo mudar para 5.8 justamente por isso, pois no 2.4ghz aqui o cartao soh segura 2mb acima ele ja sobe o ping, e eu utilizo o R52H em 2.4 com setorial de 12dbi da aquario! ouvi dizer q o rocketm tem um troughput de 15mb +- em comparacao aos 2mb.

aguardo. abracos.

Seguinte, a conclusao e:

Infelizmente o sistema (protocolo) airMAX so funciona com ele mesmo... O troughput eu chego a ate 20 megas, eu ja tenho 35 clientes em uma unica antena... Voce tem que pensar assim, nunca vai ter os 35 clientes navegando ao mesmo tempo em 20 megas cada... Um cliente faz dowload de algo de 30 megas em menos de 1 minutos acabou... e ta livre 20 megas... e assim por diante, eu ja cheguei ver no servidor MK chegar a 70 megas de Downloads... Porque estava no cache...

Eu nao tenho nada a reclamar do sistema UBIQUITI se nao eu nao tava investindo tanto nela!!!

sim eu sei, eu tava msm baseando no calculo do simultaneo, porem o que quero saber eh o seguinte, esse 20mb q vc viu trafegando no rocketM, o ping continou estavel? poxa se chegar a 20mb eh muito mais do q eu estava imaginando!!!! e eu sei q ele soh funciona com ele msm!! mais nao tem problema, penso em utiliza os AirGride nos clientes.

se eu fornecer 1mb ou 2 pra cada, com um troughput de 20mb, da pra eu segurar uns quase 30 usuarios simultaneo, pois nao sao tds q sugam a sua banda, porem alguns sempre sugam, mais msm assim chega 30.

confesso q fiquei muito empolgado com a sua informacao!! enquanto ao range de canais, quantos canais da pra trabalhar no protocolo AirMax?

Sobre o R52n alguem sabe se alguma empresa homologou?

Me digam uma coisa... como é o conector dessas antenas basestation? é sma? como fica o cabo pra ligar da RB até a antena?
Abraço

Citação:

---

Postado originalmente por froyer

Me digam uma coisa... como é o conector dessas antenas basestation? é sma? como fica o cabo pra ligar da RB até a antena?
Abraço

---

Sim SMA, nesse caso você teria que liga um pig tail no cartão com N femea, e outro pig N macho até o painel.

Um pigtail ufl->N-femea.... e ai fazer um cabo rgc58 com um conector n-Macho numa ponta e sma na outra entao?... pq os pigtails sao curtos e, sendo assim, como ligar 4 antenas a uma caixa hermetica com rb+4 cards?

Nao necessáriamente.............você pode utilziar os Pigs Hyperlink (externamente Cabo Propriet)

E entre o cartão e caixa hermética esse (Cabo Propriet)

Fica como um centelhador, com o pig externo conectado.....isso se você for fazer o Painel próximo a antena.
Vou postar uma foto do que eu fiz aqui com uma caixa hermética, RB e Dish.....

Citação:

---

Postado originalmente por gustavinho69

Nao necessáriamente.............você pode utilziar os Pigs Hyperlink (externamente Cabo Propriet)

E entre o cartão e caixa hermética esse (Cabo Propriet)

Fica como um centelhador, com o pig externo conectado.....isso se você for fazer o Painel próximo a antena.
Vou postar uma foto do que eu fiz aqui com uma caixa hermética, RB e Dish.....

---

Este pig tem 60cm... ai eu teria q colocar uma rb com 1 cartao em cada caixa hermetica pra ai colocar proximo a cada painel/antena...

Na verdade ele tem 40cm....

Vc teria que bolar uma forma de centralizar a caixa hermetica.....dessa forma com esses pig vc tera mais qualidade.
No entanto voce pode utilizar também o RGC58 com metragem maior.....ae você tem que ajustar conforme sua necessidade.

morpheusx
pesso sua ajuda amigao
posta aí por favor

como deve ficar a configuracao do rocket como ap
e do nano m5 como cliente

abraços

Citação:

---

Postado originalmente por eliasdominick

morpheusx
pesso sua ajuda amigao
posta aí por favor

como deve ficar a configuracao do rocket como ap
e do nano m5 como cliente

abraços

---

Vamos la:

1 - Puxe o novo firmware da UBNT (Downloads | Ubiquiti Networks, Inc.)
2 - Atualize seus equipamentos
3 - Nas rockets voce coloca em modo AP, simples, da o nome ao radio, de um chave de segurança preferencia WPA2 ou mistar...
DICA: se voce colocar a ROCKET em AP WDS fica uma coisa interresante para alguns usuarios, qual, se voce faz controle de MAC em um Mikrotik-PC, voce vai ter o controle do MAC da placa de rede do cliente e nao do radio... Entao se voce quiser que ele conect apenas 1 equipamento por conexao ta a soluçao...
4 - Nas NANOS voce coloque em modo cliente e pronto... Ta feito...
OBS: Para pegar o MAC da placa de rede do cliente ja sabe: cliente wds


E uma otima forma de trabalhar com os equipamentos se voce nao quer que o clientes dividam a internet!!!

Nao tem misterio cara, e so voce procurar no forum que tem um MANUAL que alguem fez e ate dou parabens ao rapaz, ficou otimo!!

so mas uma perguntinha , e desde de ja te agradecendo pela informacao preciosa .
Voce me aconselha deixar o airmax ligado ? se sim? em low , medium ou high ?

abracos Morpheus

Citação:

---

Postado originalmente por eliasdominick

so mas uma perguntinha , e desde de ja te agradecendo pela informacao preciosa .
Voce me aconselha deixar o airmax ligado ? se sim? em low , medium ou high ?

abracos Morpheus

---

Se voce usar, ROCKET na torre e nano no clientes... sim tem que ativar o AIRMAX para sentir a diferença!!!
Use em HIGH!!! :)
Mas se voce nao for usar a BASESTATION + ROCKETS e melhor deixar sem AIRMAX no clientes!!

Tenho Rocket em bases com Antena Setorial da ubiquiti tbm, o conjunto usando Airmax sim, como a rede esta comecando a ser migrada ainda não tive muita banda passando em casa Rocket, mas em testes que fiz com um funcionario aqui do provedor chegamos a 40 mega de trafego em uma transferencia de dados, estou satisfeito com o resultado, tbm como possuo muito paineis 5.8ghz normais uso bullets em transmissoes que ficam mais longe das principais para atender bairros que não terão muitos clientes mas mesmo assim sei que trafegara 20 megas nesses pops pois ja tenho alguns funcionando desta forma. e não apresentaram problemas, sempre com AirMax ativado.

deixo minha esperiencia com os equipamentos que o pessoal tem duvida em usar.

Att

Citação:

---

Postado originalmente por ederamboni

Tenho Rocket em bases com Antena Setorial da ubiquiti tbm, o conjunto usando Airmax sim, como a rede esta comecando a ser migrada ainda não tive muita banda passando em casa Rocket, mas em testes que fiz com um funcionario aqui do provedor chegamos a 40 mega de trafego em uma transferencia de dados, estou satisfeito com o resultado, tbm como possuo muito paineis 5.8ghz normais uso bullets em transmissoes que ficam mais longe das principais para atender bairros que não terão muitos clientes mas mesmo assim sei que trafegara 20 megas nesses pops pois ja tenho alguns funcionando desta forma. e não apresentaram problemas, sempre com AirMax ativado.

deixo minha esperiencia com os equipamentos que o pessoal tem duvida em usar.

Att

---

Você diz 40mb de transferencia, com ele conectado em um painel ubiquiti?
Se sim, qual equipamento ele estava como station?

opa isso mesmo!!! ta com NS5 M5 normal não e a loko e sim a normal sinal em -69, marcando taxa de transferência de 130mbps/130mbps nas informações do equipamento cliente.
Então acredito que passe isso com varios clientes conectados.

vale resaltar que o teste foi feito transferencia de um arquivo do meu computador para o computador dele.

Usamos aqui de equipamentos em clientes Ns5 loco M5, ate 2km da Base e acima disso estamos usando nanobrigde disco de 23dbi, ficando show de bola, estamos satisfeitos com o resultado.

Acima de 2km com a Nanobridge fica boa também a transferencia?

Não chegei a testar mas a taxa real de trafego.... mas vou fazer e mostro como ficou

Opa blza....vou começar a testar as basestation nas proximas semanas.......e estava em duvida nessas distancias acima de 2km no qual utilizar para conectar nelas.

Vlw

Cada dia mais que uso ubiquit me convenço da qualidade que ta sendo empregada, muito satisfeito mesmo.
Att

Citação:

---

Postado originalmente por MorpheusX

Caraca tu e doido mesmo... UAHAUHUHUAHAHHUAU

travou foi??? serio??? logico que trava pow.... Ta vendo que a tecnologia e diferente!!! O que voce tem que fazer e esquecer isso de MK com M5!

Eu tenho cliente com 8 KM com apenas 40% de sinal.... Fazendo downloads a 11 megas!!! Isso na basestation com mais 35 clientes m5... Outra coisa... o ping dele eu to achando alto... 3ms :/ ainda nao sei o que fazer.... :P

http://www.internetviaradio.net/imagens/Capturar.PNG
http://www.internetviaradio.net/Capturar2.PNG

Serio, tu comprou M5 pensando que ele vai funcionar em MIMO (N) com o Mikrotik e cartao? Pois e, nao funciona, ele tem um protocolo proprio que a mikrotik nao tem suporte, felizmente so o ROCKET!!!

---

Nao fale o que nao sabe amigo... Aqui utilizo AP Mikrotik com R52hn e BaseStatiom M5 19 Dbi! Conecto neles com Nano Loco M5 e Airgrid M5 e so tenho a agradecer... 25 user de 1 mega logado usando e o Ping fica travado em 1 ms e as vezes ate 0 ms!
Voces nao sabem ou nao montam os kits certos e fica falando o que nao sabem isso e ruim... Se quiser mostro os prints das configuracoes pra ajudar o pessoal tbm ok?
Mais so pro pessoal cair na real ai...
Nao adiante troca as Rbs por rocket sendo que nos seus clientes as instalações são uma bosta! Como na MAIORIA dos casos!
Com routerboard e cartão o pessoal não usam Pigtail e cabo correto e isso ocasiona inssatisfacao...
Lembrando rede estável e segura sempre deve prezar as instalações corretas!
Tenho aqui so uso RB e Cartão pra distribuição de clientes e recomendo e quem tiver dificuldades me avise e peca ajuda por email ok?
Abraco a todos!! [email protected]
