BaseStation 20 dbi e Rocket com Desempenho Inferior ao Nano M5

Boa tarde pessoal,

Estou desconsolado, a uns meses atrás eu usava 1 Nano M5 para atender meus clientes e outros 2 pop's(max. 2,6 km de distância) e decidi substitui-lo por uma setorial Basestation modelo Am-5g20-90 de 20dbi com 90º de abertura e um Rocket M5.

Bom, aqui vão os resultados(média):

Cliente usando Nano M5:
Na Torre com Nano M5 = -63 de sinal / CQC 90% / 270mbps up e down
Na Torre com Base + Rocket M5 = -75 de sinal / CQC 70% / 160mbps up e down

Ou seja, o Nano M5 ficou com um resultado muito superior, teve clientes que com a setorial/rocket chegou a apenas 60mbps de up/down e -81 de sinal (terrível).

Agora vem minha dúvida, o que posso estar fazendo errado? Gastei uns R$ 700 nessa dupla (setorial e rocket) e o nano de R$ 280 está batendo nela feio.

E vi o mesmo em outro pop meu, que está usando uma Basestation de 16dbi + Rocket, os clientes(estão a 800m) com Nano M5 e Nano Loco M5 ficam com média de -65 de sinal, sendo que tenho outro nano m5 no mesmo pop e o cliente lista ele com -50 de sinal, ou seja, outra vez a Basestation e Rocket está perdendo pro Nano M5.

Agora, tem alguma grande diferença entre os dois? o Rocket com Basestation e o Nano M5, tipo quantidade de clientes que ele suporte, tráfego, etc?

Por que estou arrependido de ter usado essa dupla e agora só vou usar o Nano M5 nas torres.

Aguardo sugestões, obrigado pessoal.

Bom atarde, vao ai algumas dicas, estas antenas basestation utilizao de dupla polarizacao vc deve saber disto ne, e tambem existe um indicador de nivel atraz dela que deve ser usado na montagem ou seja deixa-la com a bolha no centro, vc tambem deve levar em conta a altura da sua torre e o angulo de inclinacao da sua antena, por que se a distancia de seus clientes sao proximos e sua torre e baixa vc tera q regular sua antena. Acredite eu passei por isto.

da uma olhada tbm na potencia do radio e no canal.. como a distancia ai é relativamente pequenas axo q 15dBm ja resolve, ou até menos

Boa noite, amigo com certeza tem algo errado no seu pop ai, segue um print de um setor onde tenho 45 clientes cadastrados, fica numa media de 15 a 30 online, se verificar os datarates e os CCQ vai ver que é sonho de todo provedor :P To usando airgrid em todos os clientes, vou ate mudar os muito proximos pra nano loco M5 devido ao excesso de sinal, voltando ao seu caso, o problema deve estar 1º antena de muito ganho para o seu caso, se tiver clientes com grandes diferenças de distancia, tipo, mesma antena tem q atender clientes a 300mts e a 5km, tem que perder bastante tempo mexendo no angulo dela (inclinação) para deixar numa media de sinal +- porem nao vai conseguir deixar todo mundo nos -60, outra coisa é excesso de potencia nos radios, normalmente numa setorial 19, 20dbm nos rockets m5 ja é potencia suficiente para uma distancia de até 4, 5km usando airgrid, acho q é isso, se ajudou, agradece aii !! Boas instalações pro amigo !!

ah, teve melhor sinal com nano m5 justamente por ter uma antena de menor ganho.
Anexo 31226

Temos muito que aprender....

Aula de graça com o Mestre Luciano.

Palestra: CompuTech - Abranet - YouTube


PS: sua resposta começa a 10:00 min. do video...

Citação:

---

Postado originalmente por saber

Se tiver ativado seu airmax voce tera problemas, tudo q tava ativado aqui desativei só assim obtive exito

---

Amigo desculpe mas isto e gambiarra se o airmax nao fosse para funcionar nao era para vir como opcao, tenho na minha rede funcionando com painel com 50 clinetes saindo media de 10 mega, este negocio de tapar o sol com peneira nao e coisa de profisional tem q descobrir o problema.

Tenho 4 90° 17dbi e confesso que no começo tbm achei desempenho do m5 melhor...

Porem depois de semanas e mais semanas afinando a rocket agora esta 100%

Cliente a 3km com nano m5 a 300/300 e cliente com 2.3km com nano loco m5 a 300/300 :)

Rocket operando a 20dbi e nanos a no maximo 18dbi show de bola

kadosc http://cdn03.under-linux.org/images/...er-offline.pngsera de extrema importancia colocar nano loco nos clientes mais proximos pra se manter essa rede em pelo menos -63 que um sinal estavel ou somente baixar a potencia para manter as mesmas taxas nos mesmos clientes...parabens ai pelo post...seria bom o amigo ai baixar mais essa pontencia 13 ou 14 dbs ja resolviria seu problema mas com muito testes em clientes mais longe usa aigrid dependendo da distancia usa de 23dbi ou 27dbi mas sempre lembrando que bom manter sempre nessa faixa -63.... se mais logo a distancia dependendo das condiçoes e bom sempre colocar mais uma celula de repetiçao isso se for vialvel ...

Jailton tenho clientes com até 78 e nao vi diferença alguma de desempenho para dizer que é extramente power necessario manter -63 ou menos

Citação:

---

Postado originalmente por JonasMT

Jailton tenho clientes com até 78 e nao vi diferença alguma de desempenho para dizer que é extramente power necessario manter -63 ou menos

---

Amigo JonasMT a diferença é que sempre o ap vai modular a velocidade pelo teu pior sinal, ou seja se em menos -78 ele modular em 6 ou 9 mbps que é o modo binario, em determinado momento vai trancar a rede, ja com -63 certamente ele vai modular com rates mais altos, mas a regra é simples, o pior cliente é o que determina a velocidade total da rede.

Dá uma olhada naquela palestra do Luciano da Computech... vale a pena, o calculo dos -63 é matemático tem a ver com a sencibilidade do cartao.

Detalhe - O sinal deve ficar entre -63 ... nem muito acima ..... nem muito abaixo

Cuidado com essas afirmações... vai que alguém acredita. :D

A palestra do Luciano Franz é muito boa e explica vários conceitos sobre RF e também como evitar fazer porcaria em um site de telecom, mas os "-63 dbm abençoados" que ele menciona são para um cenário específico e, principalmente, equipamentos específicos.

Citação:

---

Postado originalmente por jailtonnetlink

kadosc http://cdn03.under-linux.org/images/...er-offline.pngsera de extrema importancia colocar nano loco nos clientes mais proximos pra se manter essa rede em pelo menos -63 que um sinal estavel ou somente baixar a potencia para manter as mesmas taxas nos mesmos clientes...parabens ai pelo post...seria bom o amigo ai baixar mais essa pontencia 13 ou 14 dbs ja resolviria seu problema mas com muito testes em clientes mais longe usa aigrid dependendo da distancia usa de 23dbi ou 27dbi mas sempre lembrando que bom manter sempre nessa faixa -63.... se mais logo a distancia dependendo das condiçoes e bom sempre colocar mais uma celula de repetiçao isso se for vialvel ...

---

Citação:

---

Postado originalmente por jodrix

Amigo JonasMT a diferença é que sempre o ap vai modular a velocidade pelo teu pior sinal, ou seja se em menos -78 ele modular em 6 ou 9 mbps que é o modo binario, em determinado momento vai trancar a rede, ja com -63 certamente ele vai modular com rates mais altos, mas a regra é simples, o pior cliente é o que determina a velocidade total da rede.

Dá uma olhada naquela palestra do Luciano da Computech... vale a pena, o calculo dos -63 é matemático tem a ver com a sencibilidade do cartao.

Detalhe - O sinal deve ficar entre -63 ... nem muito acima ..... nem muito abaixo

---

Bixo agora qual a diferença de -63 a 300/300 e -78 com os mesmo 300/300 ?

Aqui minimo para ligar cliente em 5.8 é -80dbi ccq acima de 90 ou se possivel cravado em 100% e principalmente PRINCIPALMENTE baixa potencia em radio ap e cliente.

Mas creio que o topico nao seja sobre isso correto?

Vamos voltar ao foco e tentar ajudar o amigo

amigos uma duvida, o pessoal ta falando em 300/300, pra isso o ap tem que estar em 40 mhz, isso nao e proibidoe pra que fazer o sistema modular a essa velocidade?

Não da para esquecer que a abertura do nano é de 43H e 41V graus e a antena é de 14.6-16.1 dbi nos M5. Talvez o ganho e a abertura da basestation esteja sofrendo alguma inteferencia.

Nao, nao é proibido ;) só tem de ficar atento ao canal e potencia de saida do radio conforme o ganho da antena...

Tem que ler o tópico inteiro... :D

Segunda página do tópico, postado pelo Jodrix.

Citação:

---

Postado originalmente por saber

Onde tem essa palestra?...quero ver obrigado

---

[QUOTE=JonasMT;592117]Bixo agora qual a diferença de -63 a 300/300 e -78 com os mesmo 300/300 ?

Vejo 2 diferenças:

1 - quando hover interferencia ou uma chuva forte teu sinal de -78 vai lá pra -88 e ai a vaca vai pro brejo, enquanto que o sinal de -63 vai pra -73 e digamos que ainda esta "aceitavel"

2 - Gostaria de ver screens desse teu cliente com -78 a 300 / 300, é ate um fato curioso pq no proprio datashet do rocket a ubnt descreve o padrao de 300/300 para a modulação MCS15 e para MCS14 270/270 alias esse padrao e para todos chipset atheros.

Se puder postar as screens pra nós.

Bom aos que nao viram a palestra (recomendo que vejam), potencia nao quer dizer qualidade de sinal, uma antena de 20 dbi numa torre de 25 m vai mandar o sinal por cima de todos os clientes que estiverem num raio de 1km do POP, ou seja , aqueles que estao a 500 m o sinal vai ser pior do que os que estao a 1 km .

Solução: ou deen mais tilt (inclinação) a antena ou entao coloquem antenas de ganhos menores tipo 14 no maximo 16 dbi.

Pergunta. Qual antena tem mais potencia uma de 14 dbi ou uma de 20dbi???
Resposta. Antena nao tem potencia, tem direcionalidade, quem tem potencia é o emissor (no caso o radio).

Por isso tem gente comprando gato por lebre.

Primeiro cliente com -78 subir pra -88 temmm que ser chuvaaaaaaaaaaaaaaaa muleque... hehe e aqui monitoro a rede sempre que possivel e nao chega a mudar -2 do sinal :) "suporte bem fixo e cano rigido e menor possivel"

Poluiçao graças a deus 0 aqui :P

Quanto as screen postarei sim só o tempo do cliente ficar ON com radio dele "nano m5" ;)

Citação:

---

Postado originalmente por JonasMT

Jailton tenho clientes com até 78 e nao vi diferença alguma de desempenho para dizer que é extramente power necessario manter -63 ou menos

---

navega sim ...mas nao e extavel ..talvez hj nao mas com o aumento do trafego vai ver na datarate da sua rede ....ping alto ...trafego lento e muito mais
faz um esforço mantem sempre nessa media de -65 ATE -59 -56 ,
assiste ai um pouquinho ...sao 45 minutos q pode mudar de hj em diante seu provedor
Apresentação Evitando Interferências e Otimizando Células Multiponto - YouTube

Citação:

---

Postado originalmente por jailtonnetlink

navega sim ...mas nao e extavel ..talvez hj nao mas com o aumento do trafego vai ver na datarate da sua rede ....ping alto ...trafego lento e muito mais
faz um esforço mantem sempre nessa media de -65 ATE -59 -56 ,
assiste ai um pouquinho ...sao 45 minutos q pode mudar de hj em diante seu provedor
Apresentação Evitando Interferências e Otimizando Células Multiponto - YouTube

---

Opa vlw pela dica vou ver com certeza, tudo que venha para agregar é bem vindo :)

Aqui "interior de mato grosso" estamos bem na epoca das chuvas.. ai complica subir na torre, mas pretendo subir os equipes mais alto na torre e fazer um ajuste ainda mais fino no angulo das basestation.

E sim sempre perco horas na instalaçao justamente para tentar o melhor sinal possivel..

[QUOTE=jodrix;592176]

Citação:

---

Postado originalmente por JonasMT

Bixo agora qual a diferença de -63 a 300/300 e -78 com os mesmo 300/300 ?

Vejo 2 diferenças:

1 - quando hover interferencia ou uma chuva forte teu sinal de -78 vai lá pra -88 e ai a vaca vai pro brejo, enquanto que o sinal de -63 vai pra -73 e digamos que ainda esta "aceitavel"

2 - Gostaria de ver screens desse teu cliente com -78 a 300 / 300, é ate um fato curioso pq no proprio datashet do rocket a ubnt descreve o padrao de 300/300 para a modulação MCS15 e para MCS14 270/270 alias esse padrao e para todos chipset atheros.

Se puder postar as screens pra nós.

---

Jodrix exelente gostaria de ver tbm ...talvez os fato nao condizem com a realidade ....
hehe eita jonas

Nao vou fujir nao :P só cliente ficar on com radio posto a screen, caso tenha me enganado e nao bata com oq falei.. sou homem e tenho humildade suficiente para admitir que falei bestei ;)

Afinal esta é função do forum debater, expor experiencias e opinao certas ou errada :dontknow:

edit: Nanoloco ontem na hr duma chuva com vento brabo, ja marquei visita e vou alinhar ele melhor pois esta dando um diferença muito grande entre V/H :(

http://imageshack.us/photo/my-images...anolocom5.jpg/

Poxa, o assunto desenrolou aqui e eu não recebi nenhum e-mail avisando =(

Bom, eu li tudo o que escreveram e vou detalhar meus problemas e deixar alguns prints...

Segue os meus casos:

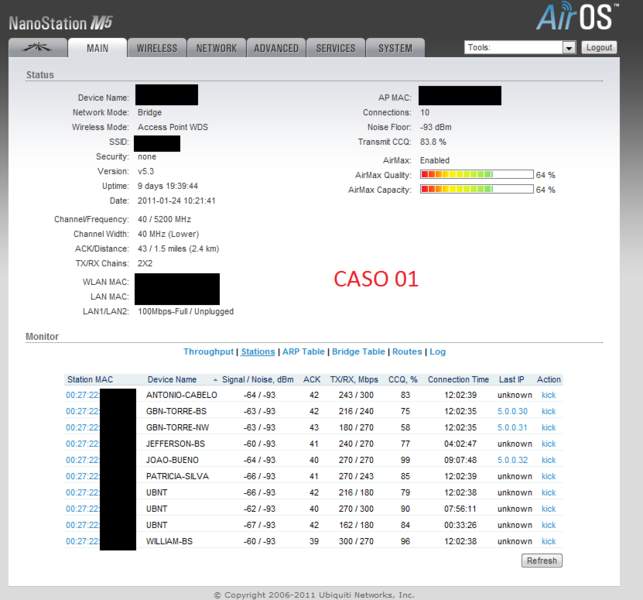

1º Caso:
- Nano M5 trabalhando como AP Bridge
- Dois pops conectados nele em bridge (provisório)
- Cerca de 10 clientes conectados ao todo
- Potência em 27dbm
- Distância mínima dos clientes: 1.8km e máxima: 2.4km
- Média de sinal nos clientes -65 e 250/250 e 80% CCQ (confiram print)

Antes eu estava usando a setorial de 20dbi + rocket e o sinal dos clientes era na faixa de -70... -75, ai resolvi voltar para o nano m5. Neste ap aparentemente estou sem problemas, alguma sugestão para melhorar ainda mais?

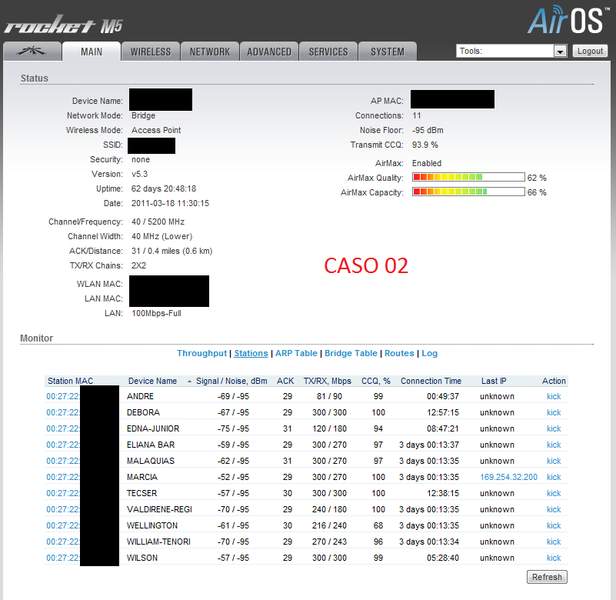

2º Caso:
- Setorial 16dbi + Rocket M5 trabalhando como AP
- Cerca de 20 clientes conectados ao todo
- Potência em 15dbm
- Distância mínima dos clientes: 50metros e máxima 800metros
- Média de sinal dos clientes: -67 e 300/300 e 90% CCQ (confiram print)

Tem um nano m5 apontado para outro lugar mas na mesma posição da setorial, nos clientes eu listo ele com -55. Alguma sugestão de como deixar a setorial com o mesmo sinal que o nano m5 (ah já tentei colocar no máximo de potência, não mudou nada)?

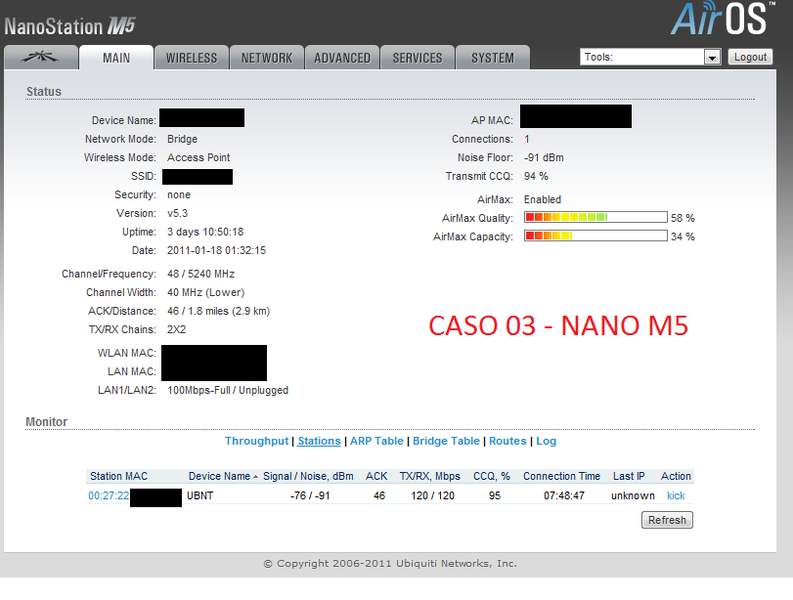

3º Caso (O motivo do Post):
- Setorial 20dbi + rocket m5 trabalhando como AP
- Por enquanto só teria 1 cliente para essa setorial (ele está conectado em um Nano M5)
- Potência em 27dbm
- Distância mínima dos futuros clientes: 2km e máxima: 4km
- O sinal do unico cliente que tenho para testar ficou em -85
- Este único cliente está usando um Nano M5 e está conectado em um Nano M5 ambos em potência máxima, ele está com -75 de sinal, 120/120 e 95% CCQ, sendo que ela está a 2.9km do pop.

O que devo fazer? trocar a antena do cliente? ajustar algo na setorial? Eu quero aproveitar a abertura de 90º dela, por isso coloquei ela nesse pop.

Quanto a potência nos nanos dos clientes, como devo deixar? atualmente todos estão no máximo.

Agradeço quem tiver disposição para me ajudar, obrigado.
Anexo 31297Anexo 31298Anexo 31299

Amigo o bendito do cliente "e unico que usa nano m5" da minha rede entra raramente entre as 23:00 a 00:30 assim que der tiro uma screen e posto as conf.

Mas vou logo adiantando que uso 20dbm tanto na rocket quando nano e só alegria :) nao vi vantagem alguma usando 27 seja no cliente ou rocket

Ainda não tive tempo de por em prática os ajustes sugeridos pelos colegas, enquanto isso aguardo novas sugestões, obrigado!!!

Bom dia, no provedor onde eu trabalho o técnico anterior cometeu o equívoco de encomendar este modelo de painel, pensando que ganho de sinal, e tivemos o mesmo problema que você, se olha muito o ganho e os famosos 90 graus, mas, esquecemos de avaliar algo que também é muito importante, a abertura vertical, que no caso desse nosso painel é de apenas 2 graus, o que a torna quase direcional, não sendo recomendada para nós, eu assisti em um vídeo do José Alves uma alternativa para amenizar esta problemática e estou testando, o que até agora ouve uma melhora significativa tanto para clientes perto, quanto para os que estão distantes. Segundo o José Alves, os painéis da UBNT já vem eletronicamente direcionados para baixo, então, ele sugeriu que baixasse a altura do painel na torre e colocasse a elevação em 1 grau.
