Pessoal,
Boa noite,
Sei que tem vário por ai e, justamente por isso venho por meio desta pedir a opinião dos amigos sobre o que estão usando e ta dando certo, o que preciso é:
- Siwtch de 4 ou 8 portas 10/100 com injetor de Poe ou 12 ou 24v com Poe em pelo menos 4 portas.
Que marca usam, o que recomendam??
SF 800 V para rede cabeada é esse ai amigo é muito bom.
Amigo só que esse não tem vlan certo suponho que para ele não serve.
SWITCH-REGUA POE 8 Portas - 8 injetada 12V~24V COM VLAN
http://ihvendas.com/index.php?route=product/product&product_id=152
- - - Atualizado - - -
SWITCH-REGUA POE 8 Portas - 3 injetada COM VLAN
http://ihvendas.com/index.php?route=product/product&product_id=156
Obrigado pessoal,
Pra minha necessidade este aqui atende muito bem:
http://ihvendas.com/index.php?route=...product_id=151
Porém, gostaria de saber se ele serve pra fazer cascateamento de rede, por exemplo:
Situação:
1km de rede cabeada, 1switch a cada 100mt (total de 10 switch), eu injetaria o poe no primeiro e dai vai repassando até o ultimo switch.... seria possivel com esse equipamento?
Aproveitando a indicação, me tira uma dúvida. Se os SW suportam entrada de 12 a 24V e ocorre uma queda de tensão a cada 100metros de aproximadamente 4V, teria que injetar uma voltagem DC maior para compensar a perda a cada 100metros, no caso de cascateamento. E neste caso no desenho não está representado, mas teria que ter um conversor para trazer para os 12V ao alimentar cada SW, não?Citação:
Postado originalmente por interhome
E se a fonte tiver mais amperagem, como por exemplo uma bateria de 12V por 800A não compensaria a queda de voltagem?
Pelo menos na matemática seria possível já que é uma equação. Amperagem = Potencia/tensão ou Potencia=Amperes x tensão
Como todas as grandesas se relacionam teoricamente seria possível?
Ou o fato de ter alta amperagem no circuito pode ser mais perigoso?
Melhor custo x beneficio: RB750UP - todas as portas sao PoE OUT de acordo com a tensao que voce alimentar a RB. Todas as funcionalidades de uma RB.
Segundo melhor custo x beneficio: ToughSwitch, 5 e 8 portas, 24V sempre. Tem VLAN.
O ideal é fazer empilhamento, do que cascateamento.Citação:
Postado originalmente por gabrielest
https://sites.google.com/site/ifmgre...odecomutadores
Posso usar o mesmo sendo alimentado por uma fonte nobreak volt?Citação:
Postado originalmente por interhome
Sim
Pessoal o negócio é o seguinte vale a pena lembrar que esses switchs citados não são de fabrica o poe, ou seja, eles foram homologados sem o poe, o POe me desculpem a palavra é uma gambiarrinha que fizeram na parte de baixo da placa.
Os switchs do Iterhome, eles estao na descrição como 12 ou 24v, se vc injetar maior voltagem que isso, corre o risco de romper as soldas ou o proprio fio soldado em baixo da placa do switch.
Injetar 12v 800A, é impossivel, pois conforme a amperagem aumente no cabo mais proximo a fonte ele tende a expandir, e causar curtos, o ideal é compensar a voltagem e nao a amperagem.
Vejam o exemplo das Fontes FP1000 (ccn) e VT800 (Volt), todas injetam menos amperagem, e maior voltagem.
Outro exemplo é o PD fiber da CCN, que vc usa realimentação nas casas dos clientes, usando fontes POE de 50v dc 1A. com conversor dc dc reduzindo isso para 1 saida fixa 12v 1A, e outra selecionavel de 5 a 12v.
Edmar, esta mesma explicação vale para o caso de usar uma bateria de 12V 800A por exemplo?Citação:
Postado originalmente por edmarmega
Pois sempre fiquei curioso de saber porque usar uma fonte e não uma bateria dessas.
Citação:
Postado originalmente por 1929
Exatamente 1929, o cabo utp ele não é feito para passar grande quantidade de Amperagem, o maximo que pude ver é 2.5A, mais que isso o cabo sofre com a amperagem e esquenta, e com isso ele dilata.
E cabos como o Lan Expert sofrem mais ainda pois são cabos mistos de aluminio e cobre, os cabos MPT 100% cobre, ja possuem uma resistencia maior, e por isso podem suportar maior amperagem, não que seja bom ou aconselhavel injetar mais que 2A seja qual for a voltagem.
Ex, sua casa tem rede eletrica 110v, e quando vc fecha o curto encostando as duas pontas de um fio paralelo 2x2.5, ele derrete, não pq a energia é 110 mais sim pq a amperagem em curto tende a subir e derreter o fio até que o disjuntor desligue.
Se vc fizer o mesmo teste usando uma bateria de carro acontece o mesmo, derrete o fio, pq a voltagem continua a mesma mas a amperagem tende a subir.
Se vc fiser isso usando uma fonte simples.
Uma placa com uma ponte retificadora de 2A
1 capacitor de 400v de no minimo 2uF
um diodo de 3A no positivo
1 porta fusivel, com fusivel de vidro de 2A, na saida para o injetor poe
Isso já é uma fonte poe de +- 160v dc 2A (2A devido a ponte retificadora de 2A).
Caso vc pegue esse fio ligado ao poe e feche o curto, ele queima o fusivel, se mesmo assim a Amperagem subir queima a ponte.
Agora imagina se vc usar uma ponte de 25A e fusivel de 10A em um curto queima a sua rede toda.
grato Edmar. Agora ficou bem claro para mim.
Antes eu alegava que se era uma equação, um valor compensaria o outro.
Mas a prática parece ser diferente...
O que mata então é a amperagem....
Se for "rede cabeada" externa, com postes alugados, tem que ver se a concessionaria de energia aprova projeto com tensão DC alta.
Em 2011 eu consultei minha concessionaria local, a Rede (Hoje Energisa) e a resposta do depto técnico é que não costumam aceitar nada além de "uns" 50VDC (Na prática os 56 ou 57V dos sistemas 48V é o ideal que me citaram por lá), e exigem proteção contra curto (Fusivel, ou controle inteligente tipo um Triac ou SCR que desliga a alimentação quando há consumo alto, e se rearma quando o curto é desfeito).
Convenhamos que 48VDC vai longe (Com conversor DC-DC com 12V de saída dá pra atender uns 500m tranquilo, com 40W de consumo a tensão cairia de uns 56V (Dum nobreak 48V em flutuação) pra uns 30V em 500m de POE (Cascateado com 5 switches). Na prática imagino que dê pra chegar em 800m, cascateado em 8 switches com 100m entre cada, no fim disso tudo teria uns 17 ou 18V, ainda suficientes pra uma fonte DC-DC que tem dropout de 2 ou 3V (Precisaria no mínimo 14 ou 15V, então)), acho que mais barato conseguir conversor DC-DC que opera com tensão de entrada de até 60V, do que conseguir nobreak de 160VDC, mas acho que meu maior problema é o medo de choque de 160VDC, dói demais :-)
Quanto a proteção contra curto, cascatear fusiveis as vezes faz um fusivel distante queimar, eles tem variação na fabricação tipo 5%, não sei se é culpa da variação mas já trabalhei em local com fusiveis cascateados e metade das vezes um fusivel distante queimava, ao invez de queimar o fusivel proximo ao local do curto, gastava um bom tempo vendo os fusiveis no caminho do cabo, como era camera de segurança e tinha tensão sobrando coloquei um diodo antes de cada fusivel e a principio resolveu.
Essa de colocar o diodo é boa, pois no caso a energia corre so para um lado, os pds da volt são dessa forma.Citação:
Postado originalmente por rubem
Porem se vc quiser colocar mais de um ponto de alimentação na rede, ai não funciona, ja que a energia corre apenas 1 sentido.
O pd da volt é justamente o contrario do PD fiber da CCN, que a alimentação eletrica corre de um pd ao outro sem sentido unico, uma via de mao dupla, onde a fonte POE que esta na casa do cliente ajuda alimentar o pd anterior a casa do mesmo e o proximo pd, dividindo a carga eletrica.
Uma proteção simples que pode ser feita, é o uso de fusivel de vidro, Fusivel rearmavel PTTC, e varistor.
Os dois fusiveis são colocados em linha no positivo, na entrada eletrica vc coloca o fusivel de vidro, em uma perna dele vc coloca o pttc, com 0,5 A maior que o de vidro, e o varistor vc coloca entre o + -, se vc alimenta sua rede com 165v vc coloca o varistor de 175 ou 185v.
Os switch foram pensados com a finalidade de atender equipamentos ubnt, intelbras, mikrotik, ubiquiti. Que possuem em seus datasheet o máximo de entrada 28V. Consumindo em media 250 mA.
Como o switch tem um regulador de entrada para baixar a tensão que vai o alimentar para 12V. Nas portas POE trabalha com "bypass". Trabalhando com 24 V por mais que tenha 50% da tensão de entrada na rede. Conseguiríamos chegar a uma extensão maior para realimentação. Lembrando que não é o invento da "roda" e as ligações estão claras por baixo da placa. Podendo qualquer um copiar. O mais importante é o funcionamento correto da comutação dos pacotes no switch.
Para Calculo para uso de POE:
http://www.novanetwork.com.br/suport...nergia-poe.php
http://produto.mercadolivre.com.br/M...cameras-ip-_JM
comprei aqui e esta funcionando a mais de 4 meses sem problema algum....perfeito o produto!
o vendedor tem mais um monte de opções!
André Andrade, vocês ainda tem esses switchs? Procurei no site indicado e não tem mais lá.Citação:
Postado originalmente por interhome
Não temos mais.
Galera,
uso o Toughswitch 8p em alguns POPs de rádio que tenho. Pedi o toughswitch de 16 portas correndo e só quando chegou vi que na verdade são 2 ts8 com uma bandeja segurando junto para colocar no rack.
Alguém usa esses switchs com POE da TP-Link para alimentar os rádios? Pelos specs vai de boa, só queria saber se alguém já usou e se fica estável a alimentação.
http://www.tp-link.com/en/products/d...specifications
Este switch da TP-Link é POE ativo (padrão 802.3af/at), não é feito para alimentação dos rádios em POE passivo 24V.

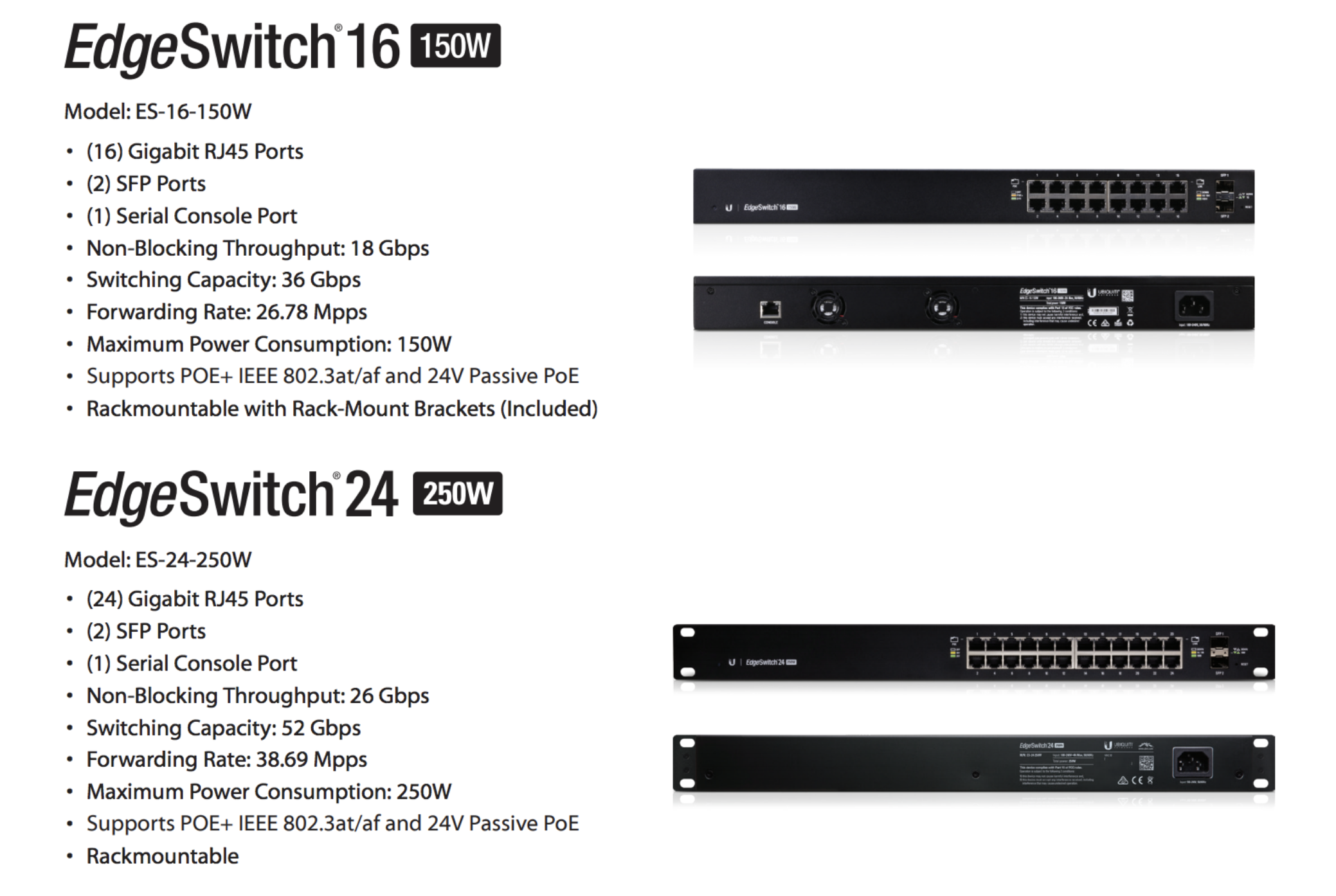

Se vc precisar de um switch maior com alimentação POE 24V, veja a linha EdgeSwitch:
Anexo 68034
Opa @aragaodiego,
certeza? Pelos specs, me "parece" fornecer até 384w em POE, por isso, não me parece ser passive POE.
O switch TP-Link não alimenta equipamentos por POE passivo, apenas ativo (802.3af/at). 384W é o consumo máximo do switch somando todos os equipamentos POE ativo que ele alimenta...
Opa, valeu!!!
