PtP 4km com árvore (foto)

Fala galera,
O unico cara que fornece internet aqui na região é impossivel, mto ruim.
Estou pensando em montar eu mesmo um link só pra mim, pq trabalho com internet e não da pra ficar com esse link.
Não entendo muito sobre airOs, quais rádios etc, mas tenho um conhecimento basico de rede, acho que da pra fazer.

O link viria de um bairro que tenho visada parcial, com arvore na frente.

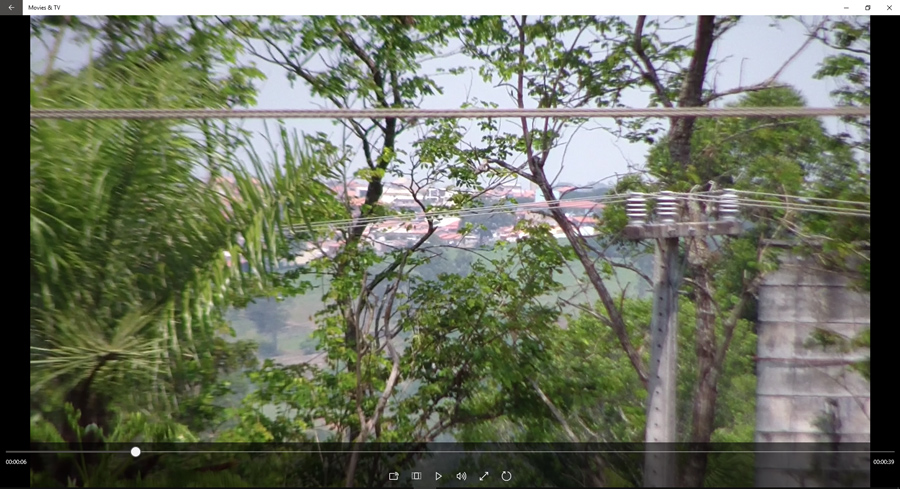

Essa é a visão da minha casa para o bairro.
A distancia é 4km segundo o google earth...

Anexo 61326


Com essa distância e essa visada, qual equipamento indicado para um link de 10mb pelo menos??
Da pra fazer com 2 nanoloco M2? (2.4 passa melhor por arvores, estou certo?)

Valeu

passa a serra nos galhos.

Desse jeito ai não vai prestar. Se pretende buscar nesse outro lado, ou coloca a antena com altura maior que as arvores ou corta os galhos. Sem visada, sem garantia.

Amigo, vai com duas nano bean 25 .. M2 complica ainda mais as coisas pra sua banda ..

Como o digoitp falou vai de nanobeam 25 dbi que da sim, mas se de pra corta os galhos melhor.

em epoca de chuva vai espelhar muito o sinal, não vai ficar bacana não

Com essa obstrução não tem como assegurar vai funcionar. Vai ter que testar. Nanobeam M5 , 22dBi (aprox R$500 cada no ML) é boa opção.Porem se quiser gastar menos e passar pelo menos 20mbps pode utilizar dois Airgrid M5, 23dBi (R$350 no ML)

corta os galhos senão o ccq vai ficar baixo, ou coloca uma torrezinha de uns 12 metros

Citação:

---

Postado originalmente por natanbw

Fala galera,
O unico cara que fornece internet aqui na região é impossivel, mto ruim.
Estou pensando em montar eu mesmo um link só pra mim, pq trabalho com internet e não da pra ficar com esse link.
Não entendo muito sobre airOs, quais rádios etc, mas tenho um conhecimento basico de rede, acho que da pra fazer.

O link viria de um bairro que tenho visada parcial, com arvore na frente.
Essa é a visão da minha casa para o bairro.
A distancia é 4km segundo o google earth...

Anexo 61326


Com essa distância e essa visada, qual equipamento indicado para um link de 10mb pelo menos??
Da pra fazer com 2 nanoloco M2? (2.4 passa melhor por arvores, estou certo?)

Valeu

---

Sem visada, é complicado heim amigo.
Não consegues subir a antena acima dessas arvores??
se sim, seria o ideal.
Se não, tenta usar 10mhz de canalização e medir o sinal recebido. terás que apontar muito bem as duas antenas pra que o sinal "atravesse" essas arvores.
O problema é na hora que elas aumentarem de tamanho ou ae complica. 2.4ghz seria melhor que 5ghz nesse caso porem a qualidade.....
tenta outro local com visada direta,ok.
Boa sorte.

Obrigado pela ajuda galera
Preciso passar só 10mb mesmo...é só pra mim...

Se eu conseguir cortar essas arvores, consigo faze com as nano? ai ja faria com as m5 sem precisar passar pela arvore...quero gastar menos.

Se não conseguir cortar, ai tento com as bean ou a grid...

Considerando apenas a visada , um 2.4 Ghz seria melhor , mas precisa analisar o espectro que normalmente o 2.4 é meio impossivel de trabalhar.
5.8 com visada comprometida é um pouco complicado , abaixa a qualidade do link , porém a interferencia é mais facil de contornar e pode te dar uma experiencia melhor.
Reforco o que os amigos acima disseram , tente cortar os galhos e colocar a antena mais alto , e utilize uma NanoBean de 25 Dbi ou uma AirGrid de 27 Dbi que vai ficar bom pro que voce quer

Citação:

---

Postado originalmente por natanbw

Obrigado pela ajuda galera
Preciso passar só 10mb mesmo...é só pra mim...

Se eu conseguir cortar essas arvores, consigo faze com as nano? ai ja faria com as m5 sem precisar passar pela arvore...quero gastar menos.

Se não conseguir cortar, ai tento com as bean ou a grid...

---

Se der uns cortes, usa uma Nanostation m5 dos dois lados e testa em 10mhz ...e depois em 5mhz.... vê se chega os 10mb ...
talvez passe em 20mhz, só testando mesmo.

Ontem fiz um teste, coloquei um refletor de led em casa, apontado pro local da onde vou pegar o link, consegui ver a luz certinho, sem interferencia. Então vou tentar fazer o enlace.

A dúvida agora é se uso um par de airgrid m5, ou um par de litebeam m5.
O que acham?


A diferença entre a grade vasada da airgrid e a sólida da litebeam, influencia alguma coisa nesse caso da visada estar levemente comprometida por alguma folhagem eventualmente?

não ha diferença entre esses equipamentos . A diferenças entre os refletores define o ganho de cada e esta no catalogo delas. Se fosse um Litebeam M5 AC seria diferente pois esse é Mimo 2x2 e os outros nao.

Sim, o ganho é o mesmo, mas o a largura do "feixe" muda, certo?...a airgrid tem o feixe um pouco mais aberto, isso não faz diferença nesse caso de ter essas folhas na frente?

Anexo 62521

Boa tarde pela foto podemos dizer que 2.4GHz seria um melhor opção para obstáculos. 2.4 GHz são mais eficientes na hora de atravessar objetos sólidos, arvores por exemplo do que 5 GHZ. Mas enfim os colegas acima já deram algumas dicas. O ideal seria se possível fazer uma abertura (podar os galhos) não derrubar as arvores ok... Livrando-se assim de alguns obstáculos, já é um começo.

Fabiano.

Nao faz diferença. O que importa é o ganho na direção apontada.

Nesse caso ae não se faz grande diferença devido a densidade (arvores) não ser muito grande. Mas caso as arvores fossem densas seria muito complicado.

Fabiano.

usa uma amplificador wireless de 8000mw com uma rb433ah e um cartão de 100mw de saida no mercado livre tem com 8w de saida da conta dessas arvores pode ta 30 arvores com 8 passa tranquilo.
olha.

amplificador http://produto.mercadolivre.com.br/M...4ghz-39dbm-_JM

cartão mikrotik mais esse é original 320mw mais da pra por 100mw de saida para o ampificador muito bom http://produto.mercadolivre.com.br/M...w-mikrotik-_JM

Rb433ah = http://produto.mercadolivre.com.br/M...rd-rb433ah-_JM

amigo pra fica melhor usa a rb dentro de casa e coloca o amplificador la em cima perto da antena vc nao vai de perda com um cabo ate 20 metro de altura por q o cartão mikrotik tem varias potencia mais nao ultrapasse 100mw = 20dbm

Bom com 2,4 garanto que passa ai tranquilo fechei um passando por uma plantação de eucalipto sem visada mesmo e garanto que pelo da foto ai, vai que da!

Usei duas airgrid M2,setadas em 20mhz 10dm na saída e ta la, fechei com 15mb passante, estável, segurou bem em dias de chuva..

Quanto ao uso de amplificadores não acho uma boa ideia, mesmo não sendo Expert em redes ja li muito (ja ate cansei de ler) que não ajudam muito e as vezes ate atrapalha o enlace e o espectro.

nao atrapalha em nada si foce assim tv radio e operadoras nao usava muito watts da uma olhada nisso:http://www.vivoblog.com.br/no-ar-sai...ossas-antenas/

pois watts é pra servidor não para clientes vc fica usando 500mw como servidor 500mw é pra clientes esse é o limite que a Anatel da 500mw ok mais como meu e seus servidores são piratas ultrapasse os limite ate ser preso com 500mw ou 30watts tanto faz vai preso por nao porta licença.. eu uso 6 amplificadores de 8watts a 4 anos o meu sinal testado a 95km ponto a ponto e para clientes com tablete, celulas e notebooks wifi a 2 km sem antenas torre de 15 metros de altura pois ja encostrei amplificador de 30watts no ali express vo compra em fevereiro quero o meu sinal a quilômetros no baixo para porta tio na operador usa um de 20watts no máximo por q a Anatel nao daixa ultrapassa mais si não foce o limite nao tinha tanta torre em todo terétrio brasileiro

Citação:

---

Postado originalmente por shadowman

nao atrapalha em nada si foce assim tv radio e operadoras nao usava muito watts da uma olhada nisso:http://www.vivoblog.com.br/no-ar-sai...ossas-antenas/

---

De onde o Sr tirou essa ideia de que potência alta nos rádios de 2.4 e 5.8 não atrapalham? Emissoras de radio, TV usam potência alta porque 1° - a frequência/canal é só deles 2° o sinal é unidirecional 3° o objetivo é atingir o maior n° de pessoas.

Sinal WiFi é igual a luz! O SR gosta de estar na estrada a noite e um mega,ultra xenonzão acender direto nos seus olhos? Atrapalha né... !?!?!

É a mesma coisa com sinal de WiFi... A diferença é que a gente não vê... São as antenas que vêem!!!! E um sinal muito forte é igual um xenonzao na estrada... Só é bom pra quem transmite!!! Só atrapalha e no fim das contas a transmissão de dados fica uma m***** ...

Citação:

---

Postado originalmente por shadowman

usa uma amplificador wireless de 8000mw com uma rb433ah e um cartão de 100mw de saida no mercado livre tem com 8w de saida da conta dessas arvores pode ta 30 arvores com 8 passa tranquilo.
olha.

amigo pra fica melhor usa a rb dentro de casa e coloca o amplificador la em cima perto da antena vc nao vai de perda com um cabo ate 20 metro de altura por q o cartão mikrotik tem varias potencia mais nao ultrapasse 100mw = 20dbm

---

O que realmente está se propondo aqui é um assassinato a faixa de wifi!!

Só porque a gente não vê as ondas de rádio, não significa que a gente pode tratar elas de qualquer jeito!!!!

Imaginem vocês dentro de um restaurante... em cada mesa um par e cada par conversando... Se todo mundo conversar em um volume razoável, cada conversa em cada mesa vai fluir normalmente... Agora imagine todo mundo conversando aos gritos????

Citação:

---

Postado originalmente por shadowman

usa uma amplificador wireless de 8000mw

---

Ninguém vai entender ninguém!!!

É o que acontece quando usamos os wifi em alta potência... É como se tivesse um bando de loucos gritando em uma sala...

:damnmate::goodnight::banghead:

é eu entendo mais pra espanta a concorrência é ótima solução aqui deu certo quase nao tem servidor mais so fauta 2 com seu 500mw kkkkkkk meu servi PCx86 Mikrotirk ta hoje com 192 clientes a .. o concorrente eu nao sei

Citação:

---

Postado originalmente por shadowman

é eu entendo mais pra espanta a concorrência é ótima solução aqui deu certo quase nao tem servidor mais so fauta 2 com seu 500mw kkkkkkk meu servi PCx86 Mikrotirk ta hoje com 192 clientes a .. o concorrente eu nao sei

---

:congrats::congrats:

:alberteinstein:


:goodnight::goodnight::goodnight:

Até chegar algum com cacife, ver que tem possibilidades reais de lucro ja que so você possui 192 clientes fora o do seu concorrente, analisar o espectro cabear ate a ultima viela de onde mora e oferecer uma conexao com mais qualidade para os clientes. Aguarde pq um dia chega a sua hora....É melhor montar mais de um POP e oferecer uma conexao estavel e com velocidades superiores do que setar Placas e APs no máximo gerando ruido e perda de pacotes, e etc....



Mas não fugindo do assunto do tópico garanto a ele que as airgrid 2.4ghz passam ai de boa...

Citação:

---

Postado originalmente por shadowman

é eu entendo mais pra espanta a concorrência é ótima solução aqui deu certo quase nao tem servidor mais so fauta 2 com seu 500mw kkkkkkk meu servi PCx86 Mikrotirk ta hoje com 192 clientes a .. o concorrente eu nao sei

---

Vixi se espantou os concorrente com interferencia é. Esses 8w deve ter deixado ele atordoados de tanta interferencia:boxing:

Amigo se é uma visada vasada igual ta ali vai de nano beam 25 dbi 5GHZ vai tranquilo trabalha em uma largura de 10mb escolhe um canal mais baixo e mete bronca !

Galera, mto obrigado a todos! Consegui fechar o enlace com 2 nanobean m5...
agora estou fazendo testes de potencia e MCS!

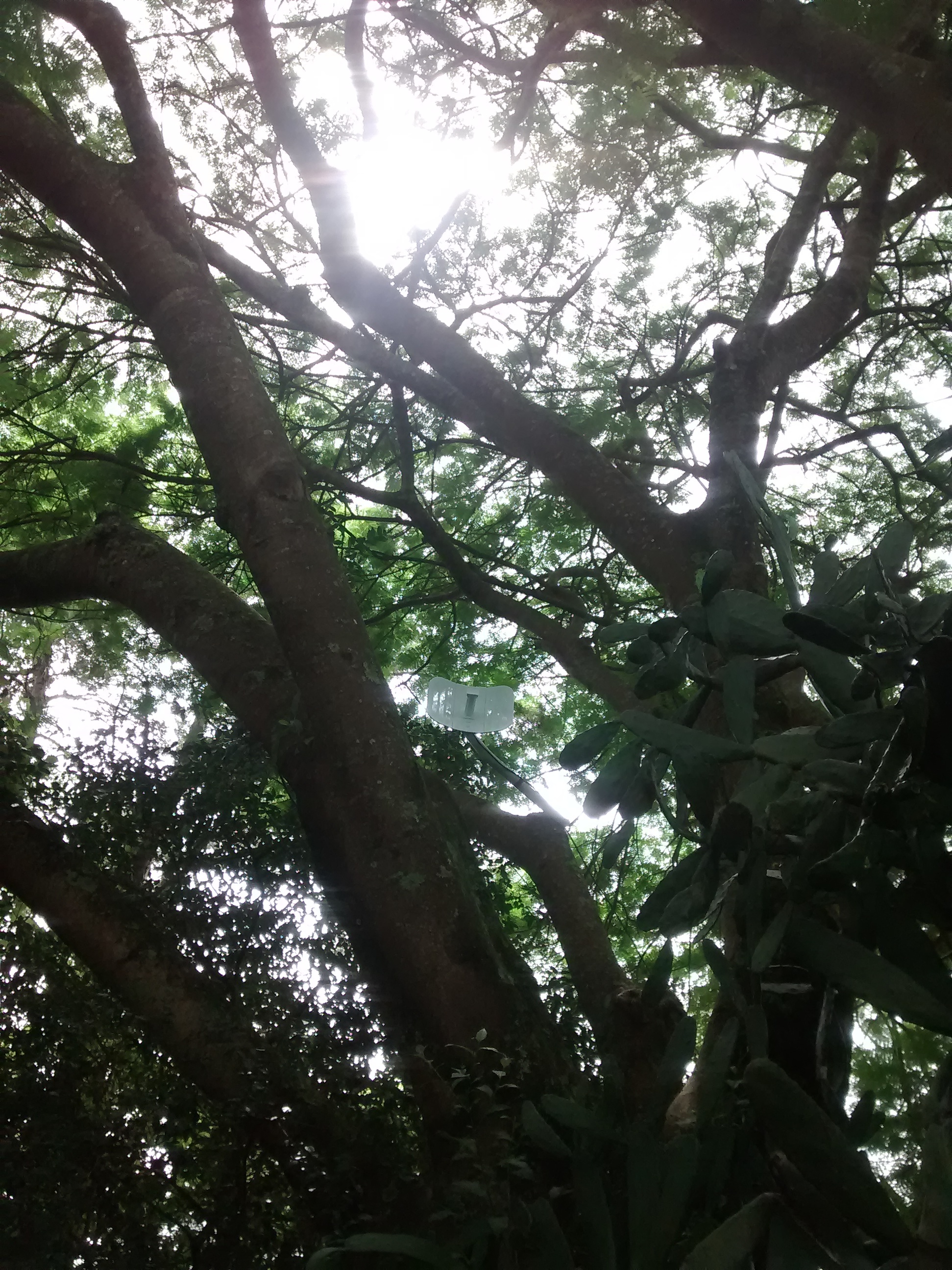

Fiz algo que imagino não ser nada recomendável, instalei a antena numa arvore aqui em casa...parafusei um mastro direto na arvore e coloquei um estirante por segurança...foi a a melhor visada que consegui....na outra ponta, fixei no mastro mesmo, direto no telhado...

o que isso pode gerar de ruim? como posso me previnir?

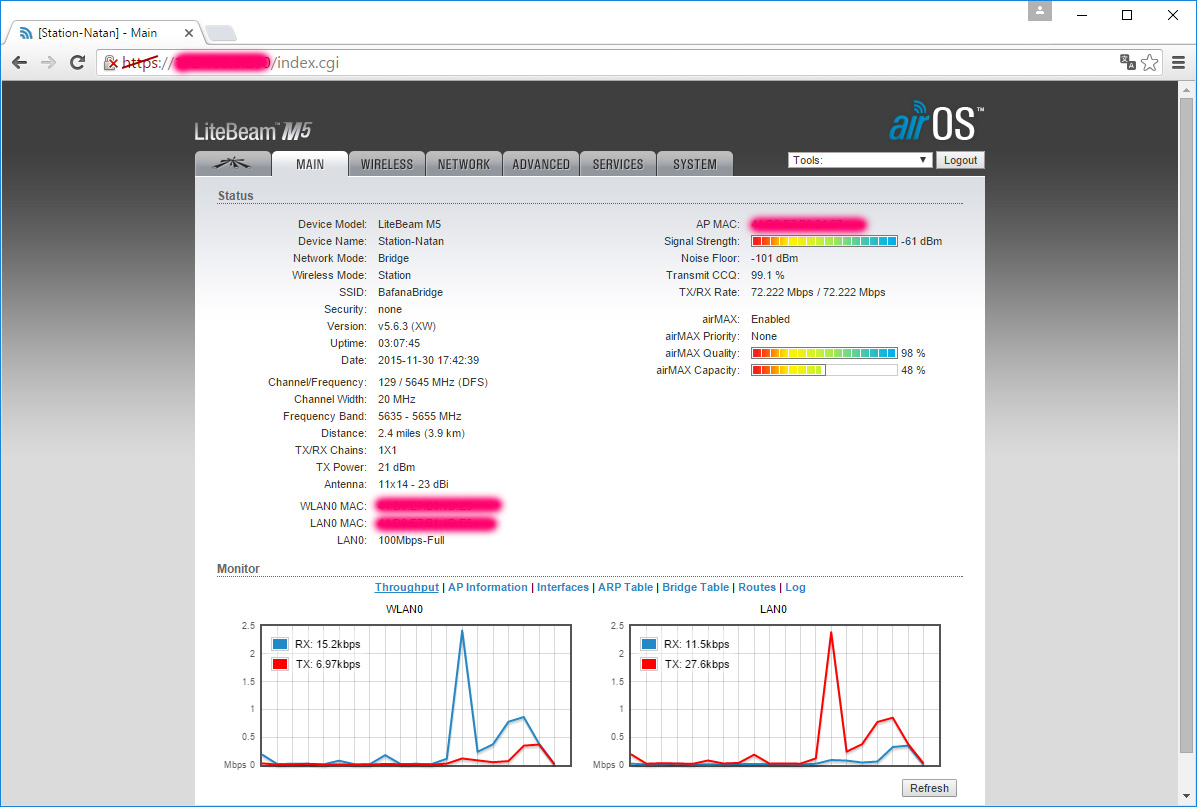

segue imagens do enlace e da antena:

Anexo 62924Anexo 62925

Voce tentou desativar airmax pra ver?

Amigo... O que pode acontecer é o galho crescer, envergar torcer, etc e o alinhamento ir pro espaço... Tá a que distância do chão? O que dá pra fazer ai é colocar um mastro alto, chumbado no chão, estaiado e que fique na mesmo posição que está a antena agora.... Reze pra em uma ventania não cair um galho aí e torcer tudo... :bawling:

+1 dica amigo.... Teu Airmax ta no limite aí, pense em fazer alguns testes com o Airmax desligado pra ver se há mudanças ou melhoras...

ta a uns 6/7 metros do chão, prendi no tronco da arvore, ou seja, ali não quebra, nem balança com o vento...o risco fisico seria cair um galho la do topo da arvore, na antena. Meu medo maior é algum surto eletrico por conta da antena estar fixada na arvore.

sobre o airmax, pq desabilitar? estou conseguindo passar toda a banda do link (30mb) ping do google.com de 12ms...está ótimo assim, só vou testar baixar potencia agora pra não saturar...

Porque apesar de estar com qualidade 98% a capacidade está abaixo dos 50%... Veja a potência... Pode ser que regulando a potencia o airmax vá melhorando... Entretanto se continuar abaixo, pode ser que sinta melhora com ele desligado. Mas isso aí é ajuste fino... Teu link tá 👍👍👍

Valeu sphreak, mas acredito que a capacidade ta 50% pq a litebeam é 1x1....então a capacidade máxima dela no airmax é de 50% mesmo...se fosse 2x2 estaria 95/100%.

Pelo menos foi isso que entendi lendo o forum...estou errado?

Se for usar desse jeito , testa com mcs 11 a até 26dbm com data rate em alternative.
o AIRMAX é sempre ligado! usa o lado station em HIGH.
canal quanto mais baixo melhor pra atravessar qualquer folhagem que aparecer pelo caminho.
mas é isso ae, as vezes não tem outro lugar mesmo. não fosse o primeiro a usar assim, ok. :)
o que podes fazer é podar sempre os galhos pra que não fiquem na frente da antena. o fresnell esta comprometido sim, mas ....como tu falou....funciona.
Abraço.

Fechei um enlace de 1KM com uma prédio de 3 andares logo no nos primeiros 100m e não pude mudar o local de instalação. Uma antena não consegue enxergar a outra. Usei um par de SXT lite 2 e modulei MCS9. Fechou com -78 12mbits e CCQ de 97%.
O engraçado é que para conseguir o melhor sinal tive que desregular o alinhamento. Aparentemente não estava alinhado, mas consegui sinal e CCQ melhores.

Citação:

---

Postado originalmente por chocobama

Fechei um enlace de 1KM com uma prédio de 3 andares logo no nos primeiros 100m e não pude mudar o local de instalação. Uma antena não consegue enxergar a outra. Usei um par de SXT lite 2 e modulei MCS9. Fechou com -78 12mbits e CCQ de 97%.
O engraçado é que para conseguir o melhor sinal tive que desregular o alinhamento. Aparentemente não estava alinhado, mas consegui sinal e CCQ melhores.

---

O que acontece é reflexão neste enlace.como desalinhou um pouco o cliente , vc conseguiu mais sinal . isso acontece sim amigo. quanto menor a modulação (10mhz,20mhz,30mhz) quanto menor, melhor nestes casos.
