é possível usar dois rádios em uma mesma antena? antes de levantar outras questões, gostaria de saber se dois radios ligados a uma mesma antena um radio não danificaria o outro.
Versão Imprimível
é possível usar dois rádios em uma mesma antena? antes de levantar outras questões, gostaria de saber se dois radios ligados a uma mesma antena um radio não danificaria o outro.
Bom dia, cara eu acho que não tem como não viu. eu sei que tem como usar duas antenas em um único radio.
É possível sim, veja o caso do AirFiber com o uso do multiplexador que eles chamam de NxN. No entanto, para isso funcionar bem é preciso que os rádios sejam sincronizados (GPS ou outra forma), do contrário vão gerar ruído absurdo uns nos outros, mesmo que estejam em polarizações diferentes, uma vez que o isolamento entre as polarizações não é suficiente para atenuar significativamente o sinal quando os transmissores estão tão próximos.
Acho que nem mesmo estando os rádios em canais bem distantes, como um em 5470MHz e outro em 5825MHz, estará livre do ruído, pois parece haver tipos de EMI que independem de frequências e que fazem até um rádio 2.4GHz muito próximo ser prejudicial.
pergunto porque acredito que os mimosa devam operar desta maneira, basicamente 2 radios fazendo bolding... a questão que estou querendo chegar, e ter uma performance parecida com os mimosa mas com um preço mais atrativo
Mimosa trabalha com MIMO 4x4, se não me engano, sendo 2 rádios 802.11ac em cada uma das duas polarizações da antena (2 rádios no total, não 4), cada rádio em uma frequência. Você pode até fazer algo PARECIDO com RBs ou Rockets, mas eles não vão estar sincronizados e a performance vai ser semelhante a um ambiente com interferência gigantesca.Citação:
Postado originalmente por leosmendes
Para bonding, que é totalmente diferente de um MIMO 4x4, você provavelmente vai ter que usar antenas separadas, ou seja, dois ou mais ponto a pontos totalmente distintos, para então agregá-los em um roteador.
Talvez eu esteja enganado em algum detalhe aí, mas a essência é essa: se isso funcionasse, outros já teriam feito.
perai, são dois rádios 4x4 ou dois rádios 2x2Citação:
Postado originalmente por TsouzaR
Na verdade acho que nem são rádios completos, usei o termo errado. Rádio mesmo deve ser 1 só nesses equipamentos Mimosa, tendo esse rádio 2 partes, cada uma trabalhando em uma frequência, e cada uma dessas partes é dividia em outras 2, cada uma para uma polarização, sendo tudo isso orquestrado pelo chipset central do rádio.Citação:
Postado originalmente por leosmendes
Mas não tenho certeza, o @rubem deve poder explicar melhor.
Só sei que no fim é muito diferente de colocar dois rádios (duas RBs, dois Rockets, ou o que for) trabalhando juntos, uma vez que sendo 1 rádio apenas ele consegue orquestrar todas essas partes de forma sincronizada, sem gerar problemas umas nas outras, o que só é corrigido em rádios separados com a sincronização por GPS ou outras formas, como nos AirFiber's 5X quando usados no multiplexador NxN.
Olha, pelo que vejo acredito ser possivel sim, haja visto o raadio digital, tem radios que com um unico guia de ondas tem mais de uma ODU, contudo, tenho certeza que devem haver varios sistemas par que isso possa funcionar corretamente, isso no digital, imagina num 5.8....
Concordo com parte...... mas se fosse assim nunca haveriam inovacoes (nao so das grandes empresas) mas de nos simples mortais e que as vezes funcionam.
Sobre acoplamentos em geral, via de regra os 2 rádios não podem operar na mesma frequência.
O quão distantes as frequências podem ficar depende do tipo de acoplamento.
Se um rádio opera a 2,4GHz e outro a 5,8GHz, pode ser um circuito simples, só uma placa de circuito impresso com alguns componentes em cima, você basicamente faz um filtro passa-faixa pra cada saída, um filtro passa-faixa de 2,3-2,5GHz vai atenuar uns 60dBm em 5680MHz, e o filtro 4,8-6,1GHz vai atenuar uns 60dBm em 2412MHz, é circuito simples tipo:
http://mwrf.com/site-files/mwrf.com/...877/fig_03.jpg
Que gera produtos prontos e sem necessidade de ajustes tipo:
http://www.l-com.com/bandpass-filter...ss-lan-systems
Tem trilhas que são bem simples, dá pra fazer diplexer só com trilha de circuito impresso tipo:
http://www.scielo.br/img/revistas/jm...-0065-gf13.jpg
Mas isso é pra apenas RECEBER sinais. Pra RECEBER sinais de TV (De 2 antenas externas, digamos) isso é suficiente.
Quando precisa operar em 2 canais mais próximos, com uma distância tipo apenas 200MHz entre eles, aí precisa uma coisa MUITO mais complexa, precisa separar as frequências com cavitação, basicamente uma caixa de ressonância que ressona muito mal fora da frequência ideal dela, aqui um exemplo de diplexer aberto:
http://file.scirp.org/Html/10-980117...8d4051b541.jpg
No meio disso vai uma placa de circuito impresso servindo de antena, ou vai ter só os conectores com um monopolo de 2dBi em cada entrada ou saída.
Contem bem, são uns 26 orifícios na parte da esquerda, neles vão parafusos pra ajustes finos. São 26 ajustes!
O resultado final é digamos isso:
http://www.csgnets.com/wp-content/up...z-Duplexer.jpg
Na esquerda pluga uma antena única de digamos 40dBi (De 7200 a 8400MHz), no conector inferior a direita pluga o rádio configurado digamos em 7450MHz, e no conector superior da direita pluga o rádio a digamos 8050MHz.
Contem os parafusos, são 32! Trinta e dois ajustes! Você basicamente liga um lado num gerador de sinal, o outro num osciloscópio, e ajusta cada parafuso pra ter a maior atenuação possível na outra frequência ser gerar VSWR (Onda estacionária) demais. São 16 ajustes e fazer. Tem como reajustar esse equipamento pra um lado ser digamos 7250-7400MHz, e o outro 7600-8400MHz (Pro caso de você só poder usar algo abaixo de 7750MHz digamos). Só que em wifi 5GHz NEM aquele único parafuso nas antenas de disco nunca vi alguém ajustando (Ele altera VSWR geralmente, altera a frequência que terá o menor VSWR).
E a terceira opção é: Rádio feito pra isso tem circuito específico pra isso.
Um rádio digital com 2 saídas na mesma antena tinha no passado um switch que alternava entrada x saída, hora ligava a antena a entrada e hora a saída, nesse esquema era simples fazer uso de 2 canais por antena, era só ligar um switch no outro de modo que quando um transmitisse o outro não ligasse a entrada (Equivalente a tapar o ouvido quando vê que alguém do seu lado vai gritar).
Mas CI's atuais tem filtros passa-faixa, ou passa-baixa, ou passa-alta ativos, isto é, o software diz: Deixa passar só 5700-5720MHz, o resto atenua, e assim ele atenua 40 a 50dBm EXTRAS do que está fora da faixa. Qualquer CI já atenua uns 40dBm fora do canal, mas se um rádio emite 20dBm, atenuar 40dBm significa ter sinal a -20dBm, e qualquer rádio tem desempenho lixo quando tem sinal DESEJÁVEL a -20dBm, imagina quando tem sinal INDESEJÁVEL num nível tão alto! A atenuação EXTRA garante sinal tipo -60 a -80dBm conforme a distância dos canais, um sinal indesejável nesse nível já não incomoda mais, o circuito de oscilação que bate as portadoras consegue descartar ele e o incômodo é zero.
Só que rádio tipo UBNT e MK não tem filtros ativos com atenuação tão grande, então pra usar eles (Ou 90% dos rádios digitais) precisaria usar esses acopladores com cavitação, digamos isso:
http://www.deltamicrowave.com/sites/...20Rev.%20D.pdf
Mas vejam o dado da largura de canal: Com 9MHz de largura (4,5MHz do centro) já começa perda de 0,5dBm, e a 14MHz já pula pra 3dBm de perda, ou seja, o sinal nas portadoras a 10MHz do centro (Com canal de 20MHz de largura) vão estar provavelmente 5 ou 6dBm abaixo das portadoras perto do centro! Isso aí é solução boa pra canal tipo 5MHz. Um acoplador mais simples tipo 5500-5600MHz num lado e 5750-5850MHz seria mais simples e barato, mas googlando agora não achei nenhum.
Enfim, ou você faz acoplamento com cavitação, ou faz um circuito preparado pra fazer filtragem ativa pra transformar sinais tipo 30dBm em coisa tipo -70dBm, e filtragem ativa hoje acho que só existe acoplada na parte de RF dentro do chipset (Ou seja, não pode usar chipset comum, tipo um Atheros AR9280 da vida).
(Multiplexador e diplexador/diplexer é mesma coisa, "di" de 2, e multi de "mais de 2", ao invés de falar em "triplexador" vão nomear o equipamento como multiplexador, mas são basicamente acopladores com cavitação, esse tipo de produto tem que ser feito com margem de erro nanométrica nos cortes (Nota a quantidade de parafusos prendendo a tampa do multiplexador 7GHz que passei o link, aquilo é pra evitar que o frio e calor retraia e contraia o metal de modo a alterar a atenuação em cada frequência, não pode contrair nem 0,1mm!), e precisa alguém com know-how no ramo (Não necessariamente engenheiro, pode ser só um peão de chão de fábrica muito bem treinado, que ganhará quase tanto quanto o engenheiro) fazendo o ajuste em CADA unidade, não é nada simples fabricar isso em alta escala por isso custa tão caro, um diplexer 2,4/5GHz tem canais distantes então é mais simples e pode padronizar (Mas ainda assim fica US$ 50), mas em distância mais curtas precisa ajuste fino bem demorado unidade por unidade, tem que custa muito mais caro, mais caro até que uma antena que é fabricada meio padronizada (A margem de erro aceita é maior, o teste QUANDO é feito é bem mais simples e rápido))
Não é possível não. Para poder trabalhar nessa condição voce precisaria de um diplexor, elemento passivo que faz que um rádio não enxergue o outro. Esses diplexores são dimensionados na frequência central da banda passante. Teria que escolher um canal e fabricar para essa única frequência.
Os rádios que funcionam com multiplex de antenas são proprietários (todos da mesma marca e modelo e com sincronismos entre eles) e não transmitem em simultâneo.
Pode e não pode...hehehe
Tudo é questão de projeto.
Vou citar um exemplo. O WBS da Wavion por exemplo é um rádio com 6 antenas omni. E são com 6 rádios. Um para cada antena. O conjunto todo fica num peso enorme. O nosso provedor tem um para eventos. E dá conta do recado.
Mas tem um projeto, tem firmware que gerencia tudo isso. Nem sei exatamente como ele funciona, na teoria, mas sei que com o casamento destas antenas e a operação dos rádios eles conseguem o beamforming que seria uma espécie de modelagem do lóbulo de irradiação para um lado ou outro em determinada fração de segundos para atender um usuário neste lado e mudando tudo frações de segundos depois para atender outro usuário em outro lado. É uma coisa meio que de louco, mas que funciona.
Por isso não é de duvidar que outros fabricantes também utilizem recursos os mais variados para obter estes tipos de associações de antenas, mas tudo dentro de projetos.
Eles utilizam multiplex para somar todos os radios em antena única.Citação:
Postado originalmente por gabrielest
A pergunta do colega é simples:
"é possível usar dois rádios em uma mesma antena? antes de levantar outras questões, gostaria de saber se dois radios ligados a uma mesma antena um radio não danificaria o outro."
Ele se pergunta a se pode conectar dois rádios (qualquer) a uma mesma antena (qualquer) .
A resposta é Não
Se perguntasse "Existem rádios ou antenas permitam de utilizar uma mesma antena para vários rádios "
A resposta é SIM
ResumiutudoCitação:
Postado originalmente por emilidani
Não foi nada disto que perguntei, e voce falou falou e nao falou nada. A idéia e muito simples e está subtendida na pergunta que tanto radio quanto antena sejam de mesma frequencia.Citação:
Postado originalmente por emilidani
Então é possível usar dois rádios de mesma frequência ex 5ghz ( cada um em um canal diferente) em uma mesma antena (também de 5ghz)?
Mas minha dúvida era mais na parte elétrica da coisa... mas se eu entendi, e pelo que pude ver um multiplexador, que aparentemente é um componente passivo e sem eletrônica, uma especie de túnel , torna o radio capaz de transmitir e receber junto com outro sem danifica-lo.
outra coisa que pensei no meio do caminho e que poderia resolver minha questão mais facilmente seria uma antena com 4 polarizações. esta certo que para isto a distancia das polarizações passariam a ser de 30º graus em vez de 90º graus, mas eu deixaria da necessidade de usar um multiplexador. meu raciocinio esta certo @rubem ?
Não sei o que voce quiz perguntar , só sei o que você perguntou
"é possível usar dois rádios em uma mesma antena? antes de levantar outras questões, gostaria de saber se dois radios ligados a uma mesma antena um radio não danificaria o outro."
Respondi a sua pergunta com a melhor intenção porem parece que tenho dificuldade de compreensão de texto KKKKKKKK
É possivel sim, eu aqui uso uma antena só pra ligar no radio do quarto e a mesma antena pra ligar o som da sala, pega tudo.
acho que funciona com até uns 4 rádios.
Antena pra receber não pode ser comparada com antena pra sistema bidirecional.
Antena pra receptor é apenas passiva, pode ligar uma antena em 500 TV's em paralelo, desde que ajuste a impedância não tem problema. Mas com sistema bidirecional, onde o aparelho TRANSMITE, o que ocorre é um aparelho transmitir e esse nível de sinal (30dBm no caso de UBNT e MK, digamos) ser alto demais pros outros rádios, rádios que não prestam NEM com sinal tipo -30dBm, ou seja, se -30dBm já deixa eles surdos, imagina um sinal 60dBm maior, ou seja, 30dBm!
LNBF de parabólica parece ativo mas é passivo, a única coisa que vai do receptor até o LNB ou LNBF é a alimentação entre 9 a 24V (Nominalmente 13 ou 18V, mas na prática o range é maior), o LNBF envia os sinais e um divisor (Ou uma chave diseqc) pode dividir isso por duzias de receptores. Só que um LNBF com transmissão, pra internet via satélite, não permite mais de um roteador usando divisor.
É bem simples, não tem como um divisor comum mandar um roteador fechar o ouvido porque o outro vai gritar, não existe um protocolo do IEEE com isso.
O pouco que o IEEE tem é padronização de MIMO, usando N ou AC.
E MIMO nem precisaria ser em polarização diferente, só que com 2 antenas na mesma polarização um 2T2R tem throughput 10 ou 15% maior que com só 1 polarização. Enquanto usando 2 polarizações a 90° uma da outra tem praticamente 100% a mais de throughput. MIMO até suporta 2 antenas na mesma polarização, mas o melhor throughput é com isolamento entre 2 antenas.
E aí entra a questão de antena de 3 ou 4 chaisn: Não tem isolamento suficiente entre as antenas! (Antena no sentido de elemento ressonador. Não a antena como o conjunto de ressonador e refletor de grade ou de disco).
No datasheet das antenas consta qual o isolamento entre as 2 polarizações, vai de 20 a 35dBm, nesse setorial Ubiquiti é só 25dBm (Cross-pol isolation, ou isolamento entre polarização, ou cruzando polarizações):
Anexo 65528
Ou seja, o sinal no chain1 na vertical será digamos -50dBm, mas se você colocar uma antena de polarização simples e na horizontal, não terá -50dBm, e sim 25dBm a menos, ou seja, -75dBm. Isso é isolamento entre polarizações, é bem simples na verdade.
NS M5 e CPE's baratas tem isolamento ruim entre polarizações, agora a internet aqui está lenta mas tem CPE com míseros 18dBm de isolamento. O throughput em MIMO numa antena dessa será muito pior que usando antenas decentes com isolamento tipo 30 ou 35dBm, que são basicamente a maioria das de disco (Seja UBNT, Algcom, 2flex, até umas chinesas baratas tipo Lanbowan tem isolamento perto de 30dBm).
Os discos geralmente tem um monopolo simples dentro, digamos esse na vertical:
Anexo 65529
Se pegar LNB de antena parabólica banda C, KU ou KA verá os mesmos monopolos, aqui um banda KU (Uns 10-12GHz):
Anexo 65530

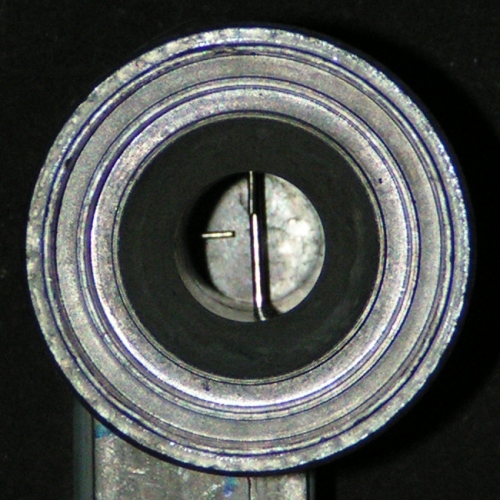

Aqui um LNBF banda C, abaixo de 6GHz, portanto com onda maior e exigindo então um monopolo maior, é quase o dobro do tamanho:
Anexo 65531
A foto foi tirada de lado, não quer dizer que é uma polarização em X, é só girar eles que você coloca na polarização que quiser. A polarização vertical é que estará na vertical hora que você colocar na antena, pode ser qualquer coisa:
Anexo 65532
Dito isso: 4 polarizações na prática é impossível. Com 2 já tem só 30dBm entre elas, em feeds tipo:
Anexo 65533
Com um monopolo a 90° do outro, o isolamento em antena comum fica nuns 30dBm, se reduzir esse ângulo pra digamos 60° pra um sistema com 3 "polarizações", o isolamento mal passa de 15dBm! Porque cada um dos dipolos vai estar a 60° um do outro.
(E quando se fala em vertical, tanto faz um dipolo de cima pra baixo ou de baixo pra cima, o que importa é o ângulo. Pode virar qualquer antena de ponta-cabeça que ela continuará na mesma polarização, vertical é tanto prédio que vai de baixo pra cima, como poço que vai de cima pra baixo)
Se falar em sistema de 4 chains, V+H num par e polarização em X em outro par, só se usar canal diferente e bem distante, porque o entre cada elemento vai ter só 45°, isso dá um isolamento de menos de 10dBm! Polarização em X é bom usar em PTP quando a zona de Fresnel não é toda limpa (Porque o normal é faltar altura, e a zona de Fresnel da polarização vertical ser afetada. Ao invés de 1 chain ser totalmente afetado e o outro ir normal, em X os 2 chains seriam um pouco afetados, o usuário leigo entenderia mais fácil que tem algo errado quando os 2 chais tem sinal inferior (Afinal a maior não sabe ver que a V está com 8dBm a menos que a H, ou vê mas acha que isso é normal).
Se quiser usar o mesmo refletor e colocar um rádio MIMO ligado em 2 monopolo, um na Vertical e outro na Horizontal, e OUTRO rádio MIMO ligado em 2 monopolos adaptados, em X, no feed da antena, pode usar, mas tem que distanciar MUITO o canal, tipo 200MHz de distância entre centros. Fora que teria que ter um feed bem espaçoso pra caber 4 dipolinhos desses (2 originais, e mais 2 adaptados):
Anexo 65534
Mas veja, isso não é uma antena em 2 rádios, a antena é o dipolo ou monopolo, o disco e o feed são REFLETORES! É mesma coisa de colocar vários LNB's numa antena parabólica, são 4 receptores aproveitando apenas o mesmo REFLETOR:
Anexo 65535
Só lembrem que wifi é bidirecional, e TX+RX não tem como fazer as mesmas artimanhas que se faz com apenas RX (Tipo antena de TV em geral, seja terrestre ou via satélite elas apenas RECEBEM).
Pra TRANSMITIR usando o mesmo refletor tem que usar canal DISTANTE um do outro, eu diria que 200MHz é o mínimo de distância (Isso usando largura típica de 20 ou 40MHz. Se for usar AC com canal de 80MHz teria que partir pra 300MHz de distância entre os centros).
Alias, N suporta 4 chains, ou 3, mas lembra que aí o problema passa a ser a distância entre os dipolos nos chains no mesmo canal, MIMO em wifi não usa canais diferentes, são 2, 3 ou 4 chains transmitindo na MESMA faixa, tem que ter distância entre os chains de 90° pra ter qualidade. No sistema que sugeri seriam 2 rádios MIMO cada um no seu canal, em polarizações a 45° uma da outra. A distância entre os canais atenua 50 ou 60dBm, e o giro de 45° nas 2 polarizações (Em X) atenua mais uns 10dBm, fica suficiente.
O isolamento entre polarizações é bem simples medir, simplesmente pegue uma antena e gire o dipolo. Aquelas off-set são ótimas pra isso porque pode deixar o disco parado no lugar e girar apenas o iluminador:
Anexo 65536
Se girar 45° e o sinal cair 15dBm, ela teria 15dBm de isolamento cruzado entre polarizações a 45° uma da outra. Se girar 90° e o sinal cair 30dBm, ela tem 30dBm de isolamento entre polarizações a 90° uma da outra. Antena barata com 20dBm de isolamento já não permite PTP decente (Não passa mais que 80Mbps half em 40MHz com MCS15 em N), imagina se usar um sistema em Y com 15dBm de isolamento, ou um sistema de 4 chains em X+V+H (Num rádio com 4 chains em MCS23 digamos, não confunda com minha proposta de 2 (dois) rádios MIMO em canais distântes) com 10dBm de isolamento.
N faz MIMO com 3 ou 4 chains (E AC até com 6 ou 8?) porque o foco disso é uso multimídia, tipo 4T1R, um rádio transmitindo 120Mbps de throughput por 4 chains rumo a uma TV 4k rodando um vídeo h265 com bitrate alto, mas cuja TV só responde pro rádio os checksum's, comendo menos de 1Mbps de throughput, não fazendo sentido ter mais de 1 chain transmitindo na TV. E o problema em PTP não é com rádios, e sim a impossíbilidade dada pela física básica de ter isolamento decente entre polarizações a menos de 90°. Os rádios de hoje só tem thoughput máximo quando o isolamento entre os chains passa de 30dBm, com isolamento mixuruca de 10dBm o chain extra mal dá 10% a mais de throughput que num sistema single chain, ou seja, mata 90% da capacidade que poderia ter se houvesse isolamento decente.
Antenas parabólicas usam só 2 polarizações, a 90° de distância, desde os anos 70, porque não tem como ter qualidade com mais dipolos em distâncias menores, precisa isolar melhor um canal do outro, tipo usando dutos complexos e calibrados, que constituem um tipo de antena muito mais caro que outras soluções pra aumentar throughput.
(E não confundam a info "6X" nuns rádios com o número de chains. 6X é 64QAM, é 6X porque cada symbom rate tem 6 bits, ou seja,cada simbolo transmitido tem 6 bits. 16QAM (MCS11 e MCS12 em N MIMO) é chamado de 4X porque cada simbolo em 16QAM (16 pontos na constelação) leva 4 bits. Pessoal confunde achando que "agora" tem 6 rádios transmitindo, mas só mudou o jeito da UBNT informar, 6X continua sendo 64QAM ou MCS13 a MCS15 como era em 2009, é só 1 TX na vertical e 1 TX na horizontal como sempre, nada de 6 rádios...)
Obrigado @ruben como sempre bastante didático. Suas informações servem para podermos avaliar inclusive outros equipamentos. Estou pensando em abrir um novo post sobre as antenas Horn da RF elements. Você teria alguma coisa para falar delas?
Enviado via SM-N910C usando UnderLinux App
@rubem, quem diz que o BWS Wavion tem 6 rádios não sou eu. É o fabricante.
E mesmo neste caso os 6 não transmitem 100% do tempo. Há por trás disso um firmware que gerencia o tx e o rx. É como você bem disse, o TX até não seria o problema. O problema é o RX. Há um firmware por detrás que organiza tudo isso.
O que entra pela antena vai ser direcionado para que rádio numa instalação pura e simples de colocar dois rádios na mesma antena? Que balaio de gato não se formaria neste ponto crítico que é o RX.
Me lembro das experiencias no radioamadorismo com um rádio e duas antenas... coloca-las em fase ou em contra-fase era um exercício de paciência. Os projetos de usar por exemplo duas antenas dipolo verticais em espaçamentos calculados para "modelar" o lóbulo de irradiação transformando-o em direcional e não mais omnidirecional...
Aqui pelo sul ainda se encontra instalações em rádios comerciais que utilizam este sistema para evitar de enviar sinais mais fortes para o lado dos "hermanos" e focar mais para o lado norte do país. E tudo feito com antenas omni. Mas nestes casos o rádio é um só. E mesmo assim existe projeto.
Por isso que ainda penso como você, o @edimilani e os outros companheiros que expressaram "sim" e ao mesmo tempo "não". Tudo vai depender de como o projeto é elaborado. E isto é muito complexo, não é simplesmente ir colocando cabos e conectores.
Agora, é bem simples comprovar isso numa instalação simplória como foi perguntado inicialmente para baixar custos. É só arriscar uma RB para ver no que vai dar. Se vai queimar, ou se só vai embolar o meio de campo.
É como diz o jargão daquele quadro da "Praça é Nossa". "Vai que cola...". O coitado do personagem do quadro em todos estes anos até agora não conseguiu colar nada... mas ele não desiste....
Eu não duvido que os Wavion tem 6 rádios (Ou 6 etapas de RF, cada uma com seu chipset, com um processador FPGA ou coisa de alto poder controlando), eu nem conheço eles mas pro preço que custam, TEM QUE ter 10x mais componentes dentro que uma RB comum.

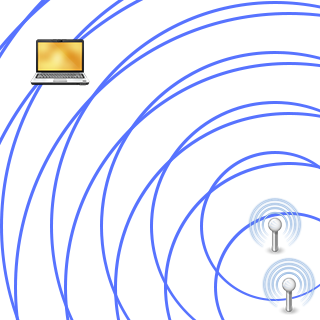

Mas os Wavion tem 6 antenas SEPARADAS, e ele diz que faz beamforming, isso é OUTRA COISA comparado a MIMO. Beamforming é isso que o @1929 falou de modelar a forma da onda, com 2 antenas fica digamos:
Anexo 65538
No Beamforming você transmite com 2 ou mais antenas em tempos minimamente diferentes de forma que o sinal vá mais longe nalgum sentido e mais perto em outro, você de fato direciona a onda, dá forma a ela (Forming de forma, beam de feiche/raio), mas no máximo só encomprida um pouco, o que seria circular com uma omni comum, com beamforming fica ovalado, não revoluciona o mundo mas faz diferença.
Só que pra emitir assim com tanta precisão precisa MUITA capacidade de processamento, nada de chipset Atheros de US$ 5 (Como MK e UBNT usam), precisa processador avulso, com controlador ethernet avulso, chipsets de RF avulsos e talvez com mais poder de processamento, pela idade dos Wavion 2,4GHz B/G não duvido que usem FPGA, são processadores programáveis, os da Altera tem poder enorme pro baixo consumo. Hoje existem processadores PowerPC, Tilera, e MUITO ARM com poder de processamento maior então hoje um equipamento com beamforming seria mais barato, mas hoje N e AC aceitam coisa tipo 4T1R até em chipset de US$ 8, por isso tem tanto roteador de mesa com 4 chains por R$ 400 (Se a Wavion tivesse feito um WBS com 4 antenas ainda seria uns R$ 4 mil na época provavelmente, B/G é limitado mesmo, N foi uma evolução gigante que parece que ninguém valoriza).
A diferença básica é que beamforming (Usando modos velhos sem MIMO tipo A, B e G) transmite a MESMA coisa nas 2 antenas, só que com tempos minimamente diferentes. 18Mbps em A vai continuar sendo 18Mbps com beamforming, só muda a alcance. Mas MIMO usa os 2 rádios (2 etapas de RF) pra transmitir dados DIFERENTES, por isso o que em polarização simples é 18Mbps, passa pra 36Mbps com polarização dupla.
MIMO é a gente ter 2 bocas e 2 orelhas, e falar de modo que o som da boca esquerda chega alto e claro na orelha esquerda, mas chega baixo na orelha direita (E vice-versa). Mas a gente precisaria ter a capacidade de falar 2 coisas distintas pelas 2 bocas, e conseguir processar o que ouvimos nas 2 orelhas. Rádio A, B ou G é burro igual a gente, só processa 1 único stream que ouve, e só consegue falar 1 coisa por vez, não tem como melhor isso, o que podemos fazer é beamforming, pode 2 capiau gritando junto numa musica sertaneja e a intensidade sonora aument comparado a alguém gritando sozinho, 2 pessoas falando junto (E portanto tendo volume maior) é quase beamforming se os 2 virarem a cabeça pra quem deve ouvir o que eles falam.
Transmitir ao mesmo tempo é fácil, mas pra ter mais throughput precisa transmitir com dados DIFERENTES em cada rádio, e é isso que MIMO faz. Mas o sinal de um chain não pode ser "ouvido" pelo outro chain, com dupla polarização você ter 30 a 35dBm (Com antenas de disco) de isolamento (Atenuação) entre os chains então o que um chain "fala", praticamente só o chain ligado na antena da MESMA polarização "escutará". Se colocar 3 ou 4 ângulos minimamente diferentes dentro da antena será como uma sala com 4 pares de pessoas conversando entre si, 4 em cada lado de um quarto, você não consegue isolar direito o som (Nós conseguimos porque olhamos pra boca e lemos o movimento dos lábios, mas imaginem você de cabeça baixa escrevendo num caderno o que ouvem, não dá pra isolar só o que seu par fala, ele precisa falar devagar (Ou seja, com throughput bem baixo) pra sair mais legível.
4T4R funciona, a IEEE padronizou N e AC muito bem, mas... com que AUMENTO de throughput quando não tem isolamento entre antenas? Num sistema de dupla-polarização conseguimos 160Mbps em PTP de longa distância, enquanto em roteador de mesa com 2 antenas na mesma polarização é raro conseguir mais de 100Mbps rumo a um notebook com suas 2 antenas atrás da tela.
Se a intenção é aumentar throughput, tem que ter mais streams isolados, e eles precisam ter sinal nítido comparado aos outros streams.
Colocar 4 ou 6 rádios pra transmitir o mesmo pacote é como colocar um grupo de pessoas pra falar junto, só aumenta o volume sonoro, não aumenta o número de palavras faladas.
_____________________________________________________________________
E sobre as antenas horn, ou feed horn, tem um dipolo ou monopolo lá dentro, e a corneta é só o guia pras ondas, é uma parabólica cujo ponto focal não fica na frente mas "dentro" praticamente. O ponto focal de uma antena parabólica de TV é coisa tipo:
Anexo 65539

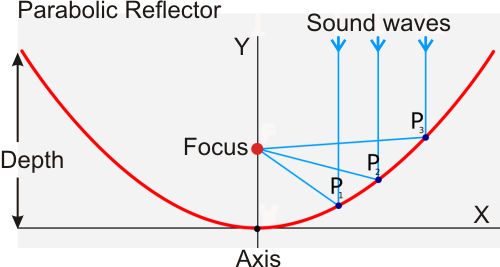

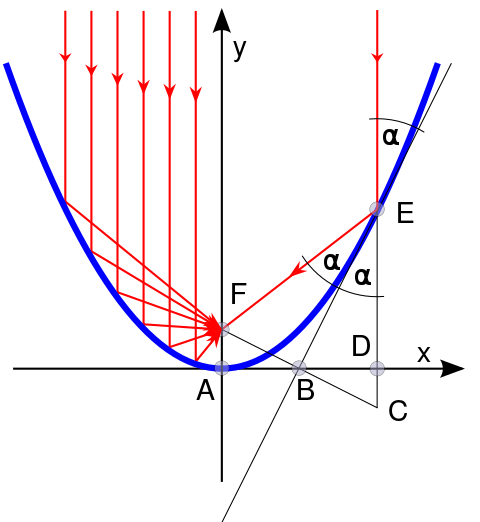

Quanto mais "aberta" a antena, mais longe dela será o ponto focal. Se pegar a mesma lataria e fechar ela, dobrar mais, o ponto focal fica dentro do prato:
Anexo 65540
Se continuar fechando, o ponto focal fica lá no fundo do conjunto:
Anexo 65541
"Horn", de "chifre", só é reto ao invés de ter uma curva parabólica, o reflexo ocorre da mesma forma, a dispersão das ondas na hora de transmitir ocorre igual, em ângulos que dependem de quanto é aberta a frente. Pode ser direcional ou setorial, mas geralmente pra direcional não vale a pena, como tem pouca área de contato você gasta R$ 30 em material e tem digamos 10dBi de ganho, enquanto com R$ 30 em material fazendo uma grade você tem digamos 20dBi. O pouco uso delas como direcionais é questão de custo, porque outras opções tem custo MUITO menor.
(Se o fabricante tem mesmo custo com material e mão de obra, seria bobeira fabricar a solução com metade do ganho e mesmo ângulo fechado. Horn nem sempre tem grandes isolamentos atrás, direcional com isso não compensa, talvez pra PTP pequeno de 200m, mas isso seria um produto com um nicho absurdamente pequeno. Cliente doméstico não precisa isolamento bom na traseira então pra eles as grades tão de bom tamanho, e custam muito mais barato pro mesmo ganho)
Se o elemento lá dentro vai ser um simples monopolo de 2,4dBi, ou se vai ter um elemento patch, quadra cubica, ou um multi-formado qualquer, aí depende do fabricante, esse seria o elemento ressonante, porque a carcaça em forma de chifre é "só" o refletor.
(Assim como em holofotes de iluminação a lâmpada mesmo pode ser incandescente, vapor de sódio, fluorescente, ou hoje LED. O refletor espelhado é o mesmo independente da lâmpada usada no ponto focal)
Obrigado pela resposta @rubem mas a dúvida que fica sobre as antenas Horn é se na prática oferecem realmente resultados melhores. Vendo o diagrama de irradiação parece ser mais uniforme. Mas é na hora de captar em comparação com as ouras antenas...
Enviado via SM-N910C usando UnderLinux App
A uniformidade também existe com biquad, mas o ganho é uns 12dBi em média, e pra não ter problemas nas costas e traseira precisaria uma lataria bem grossa do lado e atrás, aumenta o preço.
Setorial comum de 90° tem lataria fina atrás, o isolamento fica prejudicado. O isolamento com relação a lateral também depende basicamente de ter uma lata mais grossa, seria possível fazer uma setorial dupla-polarização com biquad e com lata grossa atrás e dos lados, pra ter isolamento bom, mas fica caro. Via de regra os fabricantes fazem setoriais pra ambiente normal sem tanta poluição, pra quem viver em ambiente poluído colocar um shield extra atrás e nos lados.
(Vale lembrar que nos EUA são 40 MIL cidadezinhas pequenas com seus provedores, a população é muito mais espalhada que no Brasil (Somos 5500 municípios, a média de população nos municípios no interior de SP é muuuuuuito maior que nos EUA ou Europa, ou no interior da China (Cuja maior parte da população urbana também vive toda empoleirada em meia duzia de regiões metropolitanas)), nós temos uma demanda por torres com mais setoriais, demanda que não é tão comum em outros países, por isso tem pouca opção de setorial com isolamento decente)
Horn tem mesmo isolamento lateral e traseiro maior, mas até daria pra fabricar antena ruim usando lataria fina (Tipo aquela folha fina que setoriais 90° baratas usam na traseira). As horn A VENDA costumam ser boas, mas não é uma característica intrínseca do modelo, é que fica difícil fazer chapeado com lata fina e ter rigidez estrutural, é mais seguro usar chapas mais grossas, aí mata 2 problemas numa vez só, dá mais isolamento e a antena não dobra caso caia ou seja amassada na hora de instalar.
Antena de disco também poderia ter isolamento lateral e traseiro ainda maior, mas implica colocar mais aço na coisa, aumenta o preço e o peso, e o isolamento típico já é suficiente pra 80% dos usuários, os 20% que precisam ainda mais isolamento é que tem que olhar muito bem a ficha técnica pra saber que isolamentos cada antena tem.
No caso das setoriais UBNT, uns problemas de isolamento dela me parece que são fruto do fato de serem antenas feitas pra 4,9 - 6,1GHz, pra ter VSWR e ganho mais ou menos contínuo num ângulo grande tipo 120° tem que sacrificar muita coisa, por exemplo o ângulo nominal é informado com variação de 6dBi, enquanto "tradicionalmente" sempre se informou o ângulo nominal com variação só de 3dBi (Meia potência). A única horn brasileira hoje é da Algcom (Já teve outra, acho que Ideal ou outra marca menos usada), nominalmente ela tem 60° com 3dBi de variação, mas se aplicar a regra da UBNT de informar ângulo com 6dBi de variação, me parece que ela até passa de 90°! Teria como a Algcom fabricar uma bordinha fechando mais esse ângulo, mas... o isolamento lateral praticamente nas costas (Onde as outras antenas da torre ficam) não tem muita relação com o ângulo frontal, o isolamento mais ou menos no ombro pode ser necessário com antena de 60°, 120°, ou com direcional de 3°, e geralmente ele não é tão importante quando você usa um distanciamento entre os canais (Não deveria usar canal vizinho na mesma torre, tem que deixar pelo menos 10MHz entre as bordas (Não entre os centros) dos canais. Entre antenas vizinhas o isolamento em 1m mal passa de 40dBm, mas se os canais estiverem mais distantes o filtro passa-faixa dos chipset atenua todo o restante do incômodo. Se tiver que usar canal vizinho precisa colocar um shield em praticamente qualquer setorial a venda caso elas fiquem tão perto tipo a 40cm uma da outra.
Depois de tanta fera ter falado fica difícil opinar, mas é complicado 2 rádios numa antena só, receber funciona em alguns cenários, apesar de não ser o mais correto, por exemplo em UHF é tranquilo receber sinais de várias frequências, com vários receptores cascateados na antena, mas transmitir o buraco é mais embaixo, precisaria ter cavidade entre outras mil histórias...
