Venho recorrer ao pessoal do fórum que por gentileza tiver interesse em ajudar, estou querendo implementar uma rede em conjunto habitacional, são 6 quadras, cada quadra possui 10 blocos com 16 apartamentos, são dois andares cada bloco.
Estou pensando em fazer com uma RB450g em cada quadra e saindo dela switchs de 8 portas em cascata para cabear os apartamentos. Cada quadra com uma RB450g, tenho receio de interligar todas as quadras por cabo de rede e ter problemas com raios.
VC já comprou os equipamentos?
Dá uma olhada nos vídeos da Computech no Youtube. Talvez ajude na decisão.
Vou ver os videos, obrigado.
Ainda não, pois preciso de orientação, tenho dúvidas sobre quais equipamentos e cabos devo utilizar.Citação:
Postado originalmente por Mitigo
Entra em contato que tenho solução para vc meu whatsapp 66992047277
Opa, amigo, faço todo o projeto e infra, mas esquece switch e cabos de rede, vai de dslam, tenho essa solução aqui em 30 blocos e funciona perfeitamente, qualquer coisa me chama no WhatsApp 9 4027_7868
amigo com certeza esses blocos estão com cabeamento de interfone pronto , vá de dslan adsl e seja feliz
Como vc vai levar lik ate o local? Vai por radio vou vai por fibra.
Independente de como vai levar o link, vai precisar de projeto para uso de postes.
Boa sorte
fácil, faça um anel em torno de todo o conjuto habitacional, este será o "backbone", a partir deste anel pode ser feito com switch sftp gerenciaveis, este será sua distribuição, habilitando o rstp/mstp sangrando as fibras para as ruas ruas, onde vc pode atender via cabo/dslan/fibra e este serão seus equipamentos de acesso
Estes blocos já tem mais de 30 anos, não tem mais a fiação original. Estou pensando em usar o par trançado pois a maior distancia entre os blocos que estão na ponta da quadra é de 80 à 90 metros e distância que separa eles é de 7 metros.Citação:
Postado originalmente por olvbrasil
O link vai chegar por fibra.Citação:
Postado originalmente por cleuzo
Por gentileza poderia dar mais detalhes, achei interessante este modelo.Citação:
Postado originalmente por caicarabruno
Usa FO, vai facilitar sua vida. Utiliza emenda mecânica e fica fácil.
Bom dia Diovani, a empresa CCN telecom tem os equipamentos certos para sua rede. Entre em nosso site e veja os equipamentos para você montar sua rede.
www.ccntelecom.com.br
Anexo 67184
Anexo 67185
Então @emilidani , eu citei uma rede hibrida pela facilidade de manter os pontos de energia necessários. E no caso do XWave Metro a emenda mecânica não vai dar problema de perda porque mesmo sendo maior, entre cada caixa de distribuição é considerado como um ponto a ponto. Então não tem aquele negócio de perdas nos conectores ir somando e limitando a rede.Citação:
Postado originalmente por emilidani
Logico que tudo em FO seria o ideal, mas vivemos em tempos que precisamos gerenciar tudo, inclusive orçamentos. O custo de instalação do XWave Metro é irrisório e isso considerando também o custo de um roteador wireless no cliente.
E fibra ótica não é só o custo do cabo que é o custo menor.
Primeiramente gostaria de gradeçer a todos que estão ajudando.
Tenho pouco conhecimento sobre redes, estou estudando. O que eu tinha em mente quando pedi ajuda aos senhores é mais ou menos isso(imagem anexo) que eu tinha em mente.
Anexo 67204
Cada quadra tem 10 blocos, os cabos de rede que interligam os switchs tem de ser passados no próprio bloco pois a distancia entre os blocos não ultrapassa 8 metros, não vai ser preciso usar postes da energia elétrica, os postes seriam usados somente para interligar as quadras, a distância entre os blocos de uma quadra para outra passando por um poste de energia é de 30 mts direto, e de 55mts passando em L da 1º para a 3º quadra.
Creio q a opção de switchs cascateados nos blocos seria uma boa opção, peço que me ajudem em opções para interligar as quadras, pois na minha concepção acho que ficaria muito arriscado em dias de chuvas com raios estando tudo interligado por cabo de rede.
.
Amigo, trabalhei em uma empresa que fez um projeto quase igual ao seu, vamos lá : vc disse que os prédios são antigos , agora imagina vc passando cabos ftth ou utp para atender os clientes, tubulação entupida, falta de estrutura sindico chato etc... ainda bato na tecla da rede de interface do condominio mesmo antiga com certeza existem armários e está funcional, um Dslan vc consegue entregar até 10mb de boa pela rede do interfome só adaptar mesmo com a rede mais ou menos o seu gaato será muito menor. A melhor tecnologia a ser empregada em um projeto e aquela que adequa a situação .
Olá, eu entendo o q vc diz e levo em conta, mas. Não tem sindico, não tem tubulação, são apartamentos da antiga cohab, são pessoas de baixa renda, a maioria do pessoal não paga luz, os cabos passam por qualquer lugar, tem q ser a alternativa mais econômica possível e depois sim, quando já estiver em operação posso pensar em fibra o DsLan.Citação:
Postado originalmente por olvbrasil

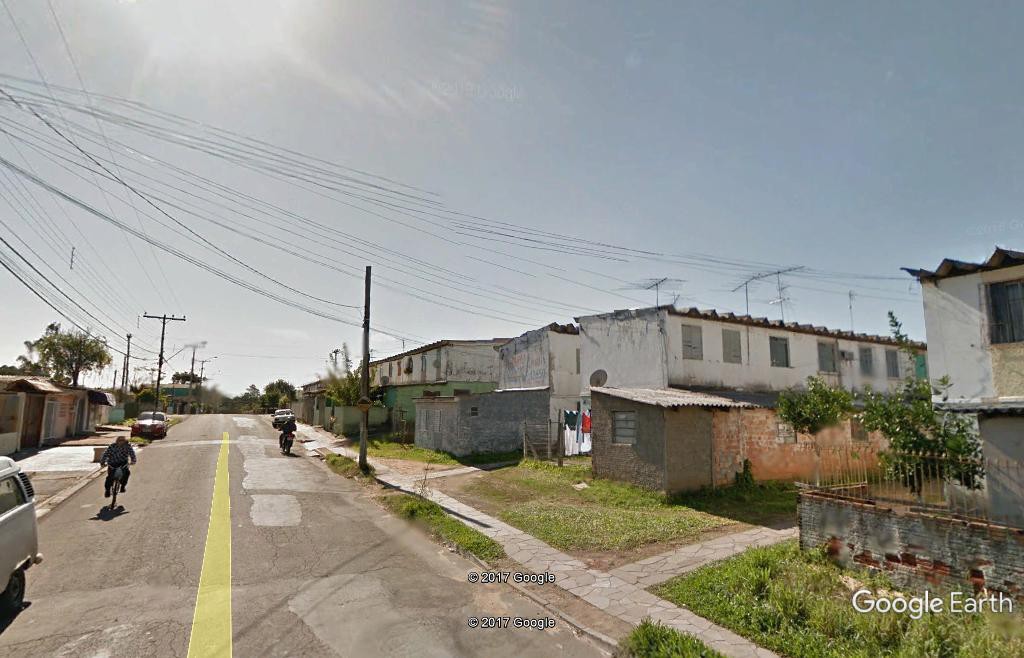

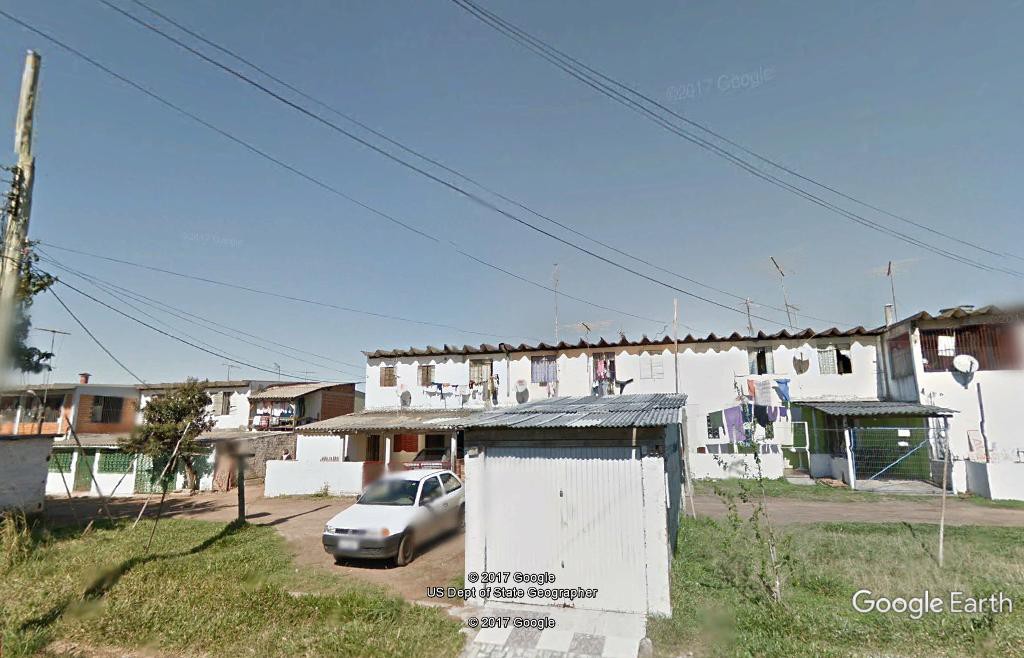

Os blocos são cobertos com telhas kalhetão e fica um beiral de 25 cm, os cabos vão passar por baixo do beiral, vão ficar protegidos.
Como na imagem reprentado pela linha azul:
Anexo 67205
Cara switch = dor de cabeça, vai de dslam e seja feliz, se quiser faço todo projeto e implantação
[email protected]
Não se pode dar uma solução assim, sem conhecer a infraestrutura do cara.
Se ele pega um condomínio com cabeamento porco ou se fizer cabeamento porco, vai ficar igual ou pior que rede cabeada. Eu falo por experiência própria.
Mas de qualquer jeito ele vai ter que passar os cabos utp, não faz sentido você fazer um cabeamento novo e colocar switch, é muito amador essa prática.
Nossa, vai poder ficar esse cabo exposto entre os blocos?
Aquela imagem foi apenas uma ilustração do beiral do telhado por onde o cabo vai passar.Citação:
Postado originalmente por fhayashi
Acho que cabos expostos não é um empecilho nos blocos.
Anexo 67226Anexo 67227

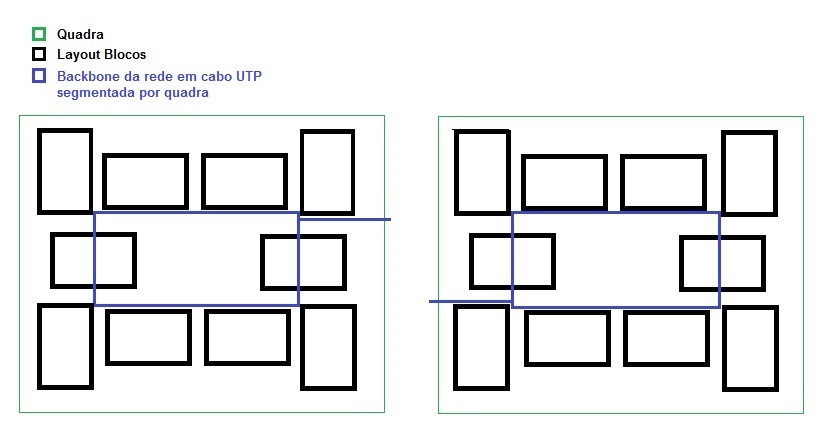

Em anexo o esboço de como eu estava planejando fazer a rede antes do post.
Pensei em fazer um BackBone(desculpe caso não seja o termo correto) da rede por quadra, os cabos sendo passados por baixo do beiral dos kalhetões fazendo um retângulo passando por todos os dez blocos, cada bloco possui ponto de energia disponível, em cada bloco vai um switch de 8 portas, e conforme a demanda substituo por um switch de 16 portas. Dessa forma preciso de 250 metros em média de cabo UTP por quadra.
Creio que essa seja a solução mais em conta:
250 metros de cabo de rede blindado capa dupla e 100% cobre.
01 Rb 450g
10 swchits
50 conectores
10 Cx Hermétricas
Anexo 67228
