socorro por favor
Versão Imprimível
Anexo 68605Anexo 68606
Anexo 68607Anexo 68608Anexo 68609
socorro por favor
1º Desative o Limite EIRP do AP (porque o limite EIRP é 30dBm total... com isso o sinal teórico na estação é de -76dBm e não de -56dBm como no print do AIRLINK)Citação:
Postado originalmente por NTTURBONET
2º Revise o alinhamento (qualquer bobagem fora do lugar dá sinal ruim, como as chains horizaontal e vertical estão -80/-74, tem cara, jeito e trote de alinhamento mal feito)
3º Confira se o fresnel não está obstruído/morto
Deus abencoe pela respostaCitação:
Postado originalmente por sphreak
a fresnel. tem algum macete pra ver se a algo obstruindo ou tenho que percorrer o trcho todo
Fresnel é a olho. Com binóculo ou se for região de morros, identificar o local de cada torre. Se perceber que tem algum morro, prédio que está muito "próximo" da linha de visão é indicativo de possíveis problemas de fresnel.Citação:
Postado originalmente por NTTURBONET
Entao como na foto da medicao consigo ver a cidade onde vai chegar o link. N vejo a torre mais sim a cidadeCitação:
Postado originalmente por sphreak
Me parece que o fresnel esta obstruído. E pelo jeito o alinhamento esta péssimo, tente melhorar o alinhamento e suba pelo menos uns 5 metros dessa lado onde esta mostrando os 21 m.
Veja bem, conforme o colega falou acima o lado que esta com 21 metros você vai ter que subir a antena, a olho nu, você vai poder verificar se tem vegetação no pico que a linha esta próximo a linha verde, caso tenha recomendo não só subir os 5 metros indicado pelo colega, normalmente vegetação nativa tem por volta de 12 a 15 metros de altura, eucalipto e outras plantações comerciais passam facilmente de 20 metros, para obter sucesso pleno em seu enlace recomendaria que subisse uns 20 metros, pois sairia da obstrução, e preveniria problemas futuros referente crescimento da vegetação, nos cálculos do airlink, a vegetação não é considerada, é calculado somente o relevo do terreno!Citação:
Postado originalmente por FMANDU
obrigado
e vixi kkkkk lascou tudo entao, onde a 21mt sem chance de erguer mais.. no outro lado de 12 ate daria caramba me lasquei
[QUOTE=JulianoVB;831758]Veja bem, conforme o colega falou acima o lado que esta com 21 metros você vai ter que subir a antena, a olho nu, você vai poder verificar se tem vegetação no pico que a linha esta próximo a linha verde, caso tenha recomendo não só subir os 5 metros indicado pelo colega, normalmente vegetação nativa tem por volta de 12 a 15 metros de altura, eucalipto e outras plantações comerciais passam facilmente de 20 metros, para obter sucesso pleno em seu enlace recomendaria que subisse uns 20 metros, pois sairia da obstrução, e preveniria problemas futuros referente crescimento da vegetação, nos cálculos do airlink, a vegetação não é considerada, é calculado somente o relevo do terreno![/QUO
obrigado
me ferrei pois sem chance3 de erguer onde tem 21
onde tem 12 daria . sera que nao resolveria
Citação:
Postado originalmente por NTTURBONET
Primeiro faça uma investigação visual. Se em um dos locais você disse que consegue ver a cidade mas não a torre. Vá até a torre e veja se consegue visualizar o outro lado. Aí fica fácil de determinar onde tem que ser mexido. Se lá na cidade você não conseguir visualizar o outro site, é provável que você tenha que mudar o local de instalação!
consegue ver a cidade do link ssim, ambos os lados se veemCitação:
Postado originalmente por sphreak
Então como disse o amigo @JulianoVB deve ser uma questão de altura mesmo. E refazer o alinhamento com os ajustes que te informei no início do tópico.Citação:
Postado originalmente por NTTURBONET
como a de 21m esta em uma pequena lage, mudei ela de lado e refiz o apontamento so nesse lado , agora por alguns istantes fica como na fotoAnexo 68611, aproximadamente uns 5 a 10 segundos e vem caindo ficando ocilando o ccq entre 79 a 90 e airmax 58 a 52 Capacidade airMAX 3 a 28 @sphreak
Esse decaimento de CCQ são sintomas de fresnel e/ou alinhamento (são uns dos causadores, entre outros).Citação:
Postado originalmente por NTTURBONET
-Tenha certeza que o alinhamento foi refeito nos dois pontos para ter certeza/Confira o alinhamento em ambos os lados
-Confira se o EIRP limit está desativado dos dois lados (aba WIRELESS... Se possível poste novos prints aqui tanto do AP quanto da Estação)
-Reduza a largura do canal para 20Mhz no AP para fins de teste e mantenha se não necessitar de muita banda
-Faça um Airview em ambos os lados (AP e Estação) para confirmar se a frequência que está utilizando não tem problemas
-Confira o sinal em ambos os lados, preferivelmente tire print e poste aqui a guia "MAIN>>>Registro Estações" do AP e "MAIN>>Interfaces" da estação
Veja um enlace onde tenho fresnel bem comprometido, hj ate esta bom o ccq, mas quase sempre esta entre 75 a 95, usava em 20mhz e quando mudei pra 10mhz senti uma enorme diferença pra melhorAnexo 68612
ta conseguindo quanto de bandaCitação:
Postado originalmente por luti1901
Anexo 68613Anexo 68614Anexo 68615Anexo 68616
abaixei pra 10 como amigo fez @luti1901 fez, ainda ocila bastante mais parece q melhorou um pouquinho
eu tenho apenas 12mb de link e passa isso nesse enlace, veja q este tem 12km e com antena de 22dbi, uso a M5300. vi q a taxa esta em 3.25. isso e taxa minima. parece ter uma interferencia forte ai, segue print de outro ptp mais longo e tb com fresnel obstrido, dias de chuva fica bem piorAnexo 68617
Amigo. Você continua com limite EIRP ativo e não postou a informações de estação conectada no AP. Fica difícil uma melhor análise assim.Citação:
Postado originalmente por NTTURBONET
perdaoachei q tinha aido certo kkCitação:
Postado originalmente por sphreak
fiz aki Anexo 68619Anexo 68620Anexo 68621Anexo 68622
14 km é meio complicado para obter taxas boas e ccq bom tbm, ainda mais com varias interferências q podem estar cruzando esses 14 km. Ja tentei usar essas powerbeam em um enlace de 10 km num passou muita coisa não. Em um outro ptp de 5km com powerbeam consegui passar inacreditáveis 45 megas kkk, quase nada. Vai ter q trocar essas antenas se quiser uma melhor performance e dormir sossegado. ubiquite ja era

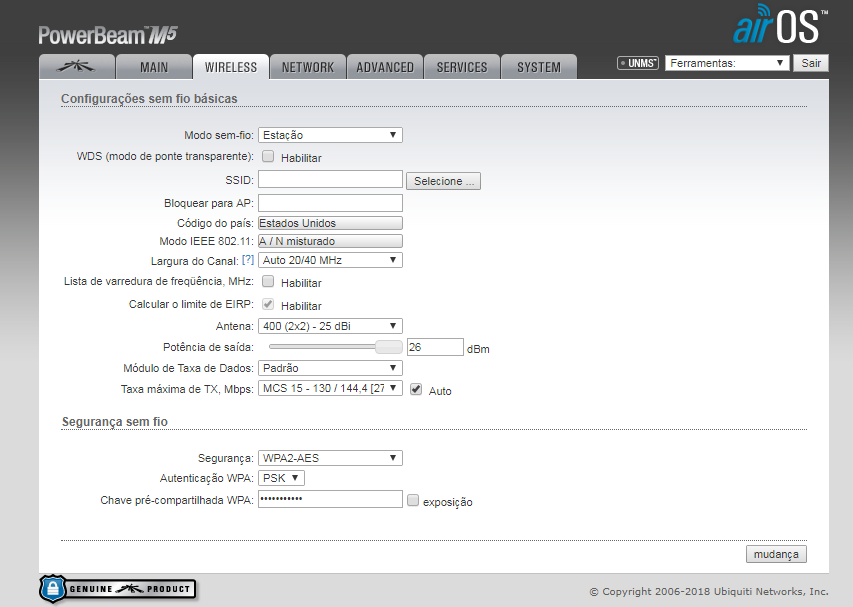

Nada mudou!!!! Limite EIRP ainda ativo (você tem que desativar OK?). É o "Calcular o limite de EIRP" na aba wirelesse que tem que ser desmarcado/deselecionado.Citação:
Postado originalmente por NTTURBONET
Para ter acesso a essa função, você deve HABILITAR os comandos EIRP instalador na aba ADVANCED
E no rádio AP, na aba MAIN existe uma guia lá em baixo chamada "RegistroEstações" ... É onde você encontra as informações das estações na visão do AP.
Sem isso... Bom...
Boa sorte!
Ta desativado o eirp na vou deixar desmarcado
Anexo 68623Anexo 68624Anexo 68625Anexo 68626Citação:
Postado originalmente por sphreak
eh isso
Quantos megabits você pretende passar?
tente achar uma modulação melhor, quanto pior o sinal menor o mcs. pois tenho um enlace com sinal -63/-74 e tou conseguindo passar 40mb nele ainda. va procurando a melhor modulação e aumento um pouco a largura do canal. e ative tambem o complience test via ssh.
Agora que dá pra ter certeza que tanto AP quanto Station estão transmitindo em sua potência máxima, vamos a análise: Observe o sinal recebido na estação e o sinal recebido no AP. Na estação é de -74dBm/-72dBm H/V enquanto no AP é de -69dBm combinado. Pode-se concluir que o sinal emitido pela estação está chegando melhor no AP do que o sinal do AP está chegando da estação. Isso em geral é sintoma de alinhamento mal realizado ou um problema de fresnel na metade do trajeto pertencente ao rádio de sinal mais ruim (neste caso o sinal pior é -74dBm na estação, pois é menor que os -69dBm do AP).Citação:
Postado originalmente por NTTURBONET
Quanto deveria chegar de sinal? A perda no espaço livre para 5800Mhz em 14.5Km é de aproximadamente 131dB.
Se o EIRP cada rádio é 51dBm, e o ganho das antenas 25dBi, então: 51dBm - 131dB= -80dBm +25dBi = -55dBm<<<< este deveria ser o sinal recebido/informado em cada rádio. Se não extatos, algo próximo.
Os sinais em média estão na casa de -70dBm. Em torno de 26% a mais que o sinal teórico.
Eu diria então com base nestes dados: Que há obstrução de fresnel na linha de 80% e somados a isso um leve desalinhamento das antenas. O alinhamento perfeito trará poucos ganhos. Acho que pode atingir -65dBm. O resto é obstrução.
Para resolver obstrução é necessário conferir a instalação desde o início:
-A montagem foi feita corretamente? A frente de edificações/telhados/lajes e não atrás? Montagem na lateral de paredes (a parede ficando na lateral da antena e não nas costas?)
- Há possíveis morros ou prédios na linha de visão ou próxima a linha de visão?
- Há vegetação (árvores, pastagens, etc) próximas a linha do horizonte no campo de visão?
-Há linhas de transmissão de energia no trajeto do sinal?
-Os rádios foram instalados de modo a liberar 15~20mts do fresnel em volta do raio da emissão do sinal em todo o trajeto?
Tens um longo caminho para solucionar esse mistério!
15 por enquanto ta de bom tamanho
to lascado kkkkkkkkCitação:
Postado originalmente por sphreak
fiquei em duvida no ultimo 15 a 20 mts como seria isso ?
É isso aqui: Anexo 68630Citação:
Postado originalmente por NTTURBONET
Essa "bolha" central é chamado de zona de fresnel. É tão maior quanto menor a frequência e tão maior quanto maior a distância.
Em 14Km o fresnel aproximado para 5800Mhz é de 15metros. Então seria aconselhável que alinha do sinal passe entre 30~40mts acima e ao lado de qualquer obstáculo possível.
Essa é a resposta pra minha pergunta? "Quantos megabits você pretende passar?" RsCitação:
Postado originalmente por NTTURBONET
Bom, se eu fosse eu, eu tentaria:
- tirar o "A/N misturado" e deixar só no modo "N", se possível
- como a sensibilidade da PB-M5-400 é -90dBm em MCS10, eu abaixaria potência de saída para 15dBm, ficando distante 25dBm da sensibilidade e com -65dBm no RX
Em MCS10 você teria os seus 15Mbits. Você tá em MCS15 e querendo passar algo em torno de MCS10. Quanto maior o datarate, menor a sensibilidade e mais difícil passar o que você quer com um local obstruído/poluído.
Se estiver errado, por favor, me corrijam.
Abraços a todos e boa sorte!
Deus lhe abencoe grandemente pela paciencia... debaixo da antena uns 3 mt a frente tenho um pe de manga de uns 10mt a algo aver no lado da torre de 12Citação:
Postado originalmente por sphreak
obrigado Deus abencoe,, como mudo o a/nCitação:
Postado originalmente por surfinhu
Dá uma olhada nas configurações, não conheço painel de configurações UBNT, amigo.Citação:
Postado originalmente por NTTURBONET
