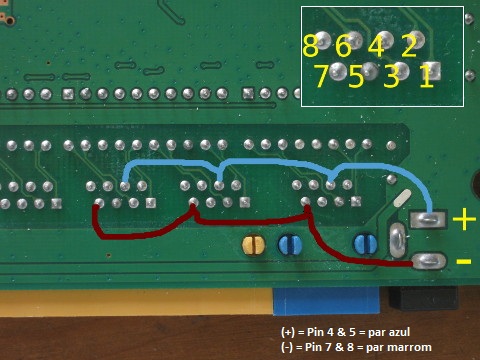

esquema poe 100mbit
Caro colega, eu cheguei a um tempo atras montar um esquema desse mesmo jeito, só que quando eu coloquei para funcionar notei que houve um enorme aquecimento na parte que foi soldado os Jumper no barramento, esse aquecimento e normal?
vc deve ter esquecido de retirar alguns resistores que interligam as portas ao circuito.do outro lado da placa. é só identificar com um multimetro.a alimentação injetada nas portas não tem nenhum contato com a placa do switch.
Dessa forma podemos utilizar 24v pra ligar o switch? ou somente 12v como padrao de fabrica dele?
Pode sim.é só instalar um transistor regulador de tenção 12V apartir do conector de alimentação.para alimentar o switch.e alimentar com 24V direto. http://img2.mlstatic.com/5x-lm7812-r...452_012013.jpg
Tem posts de algum ja feito com esse regulador instalado?
vocês sabem como adaptar as portas das routerbords para enviar energia para os outros equipamentos?
Cara.Veja o poste de outro colega daqui do forum.é exatamente assim. https://under-linux.org/album.php?al...chmentid=47832
Eu fiz aqui mas a rb para de dar boot
entendi.talvêz vc não tenha isolado os terminais onde vai a correte.da placa.só vendo pra ter uma idéia.
