DSC00304
oque sao os equipamentos ?

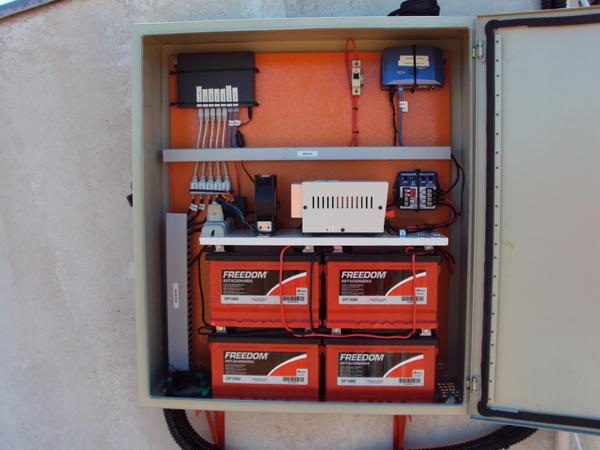

Nesse Painel estou usando 4 Baterias ligando em Paralelo ou seja todos os (-) entre si e todos, (+) entre si vou ter um total de 280A em 12Volts, ai ligo as baterias direto noTOTAL CONTROL DE 80W, ele faz a função de controlar a carga das baterias. A fonte que está sobre as Baterias é uma hayonik 13,8Volts saída de 7A que vai carregando as baterias. Um painel assim tenho possibilidade de manter um consumo de 6A 12Volts por um periodo de 36 Horas com falta de Energia Elétrica. Tudo é ligado em 12Volts até o switch overtech, pode verrificar na foto que uso os cabos de rede para ligar as Rbs POE cada conversor que está no switch está energizado com 12volts na saída (os cabos utps pretos que estão no conversor são os que vão para as RBS) Ali também tenho 2 rádios 5460 um eu deixo ligado direto rede elétrica para monitorar no nagios quando acaba a energia elétrica O outro 5460 ligo na saída da fonte que carrega as baterias pois se queimar o fusível eu vou ser alertado pelo nagios também.
ficou uma excelente montagem!
Muito boa montagem mas esse Hayonik de 7 Amp nao é pouco pra esse monte de baterias nao?
Fernando, eu ja fiz teste de desligar a fonte e deixar até desligar a controladora e depois de 5 dias quando as baterias se esgotaram eu liguei a fonte e acompanhei o desempenho foi 48 horas para carregar as 4 baterias sem problema pois a carga sendo mais lenta as baterias tem uma vida útil maior.
Show, parabens...
nessa caixa tem muito dinheiro.. começando pelas baterias... êêhhh la em casa....
Amigo, qual a dimensão dessa caixa? (Altura x Largura x Profundidade)
