Políticas de rotas com PCC e 4 links roteados

Bom amigos após testar varias soluções de balanço cheguei a esta configuração,Considerando que funcionam bem.
Esta configuração também permite fallover no caso de qualquer uma dos Links cair ou Desligar, A primeira seção das regras de mangle são feitas explicitamente para permitir conexões de entrada como Winbox / ftp / http / etc, basicamente, qualquer coisa que você deseja transmitir para um usuário interno irá funcionar correctamente e ser enviadas de volta o mesmo link (incluindo qualquer coisa adicionado por regras upnp).
Antes de mais nada gostaria de ressaltar pra nao usar copiar e colar,entender as regras e adaptar as suas necessidades e fundamental para um bom funcionamento do sistema.

*******************************************************************
/ ip address
add address=192.168.0.1/24 network=192.168.0.0 broadcast=192.168.0.255 interface=Local
add address=10.111.0.2/24 network=10.111.0.0 broadcast=10.111.0.255 interface=wlan1
add address=10.112.0.2/24 network=10.112.0.0 broadcast=10.112.0.255 interface=wlan2
add address=10.113.0.2/24 network=10.113.0.0 broadcast=10.113.0.255 interface=wlan3
add address=10.114.0.2/24 network=10.114.0.0 broadcast=10.114.0.255 interface=wlan4

###########################################################
/ ip firewall mangle
add chain=input in-interface=wlan1 action=mark-connection new-connection-mark=wlan1_conn
add chain=input in-interface=wlan2 action=mark-connection new-connection-mark=wlan2_conn
add chain=input in-interface=wlan3 action=mark-connection new-connection-mark=wlan3_conn
add chain=input in-interface=wlan4 action=mark-connection new-connection-mark=wlan4_conn
add chain=output connection-mark=wlan1_conn action=mark-routing new-routing-mark=to_wlan1
add chain=output connection-mark=wlan2_conn action=mark-routing new-routing-mark=to_wlan2
add chain=output connection-mark=wlan3_conn action=mark-routing new-routing-mark=to_wlan3
add chain=output connection-mark=wlan4_conn action=mark-routing new-routing-mark=to_wlan4
add chain=prerouting dst-address=10.111.0.0/24 action=accept in-interface=Local
add chain=prerouting dst-address=10.112.0.0/24 action=accept in-interface=Local
add chain=prerouting dst-address=10.113.0.0/24 action=accept in-interface=Local
add chain=prerouting dst-address=10.114.0.0/24 action=accept in-interface=Local
add chain=prerouting dst-address-type=!local in-interface=Local per-connection-classifier=both-addresses:4/0 \
action=mark-connection new-connection-mark=wlan1_conn passthrough=yes
add chain=prerouting dst-address-type=!local in-interface=Local per-connection-classifier=both-addresses:4/1 \
action=mark-connection new-connection-mark=wlan2_conn passthrough=yes
add chain=prerouting dst-address-type=!local in-interface=Local per-connection-classifier=both-addresses:4/2 \
action=mark-connection new-connection-mark=wlan3_conn passthrough=yes
add chain=prerouting dst-address-type=!local in-interface=Local per-connection-classifier=both-addresses:4/3 \
action=mark-connection new-connection-mark=wlan4_conn passthrough=yes
add chain=prerouting connection-mark=wlan1_conn in-interface=Local action=mark-routing new-routing-mark=to_wlan1
add chain=prerouting connection-mark=wlan2_conn in-interface=Local action=mark-routing new-routing-mark=to_wlan2
add chain=prerouting connection-mark=wlan3_conn in-interface=Local action=mark-routing new-routing-mark=to_wlan3
add chain=prerouting connection-mark=wlan4_conn in-interface=Local action=mark-routing new-routing-mark=to_wlan4
add chain=prerouting connection-mark=wlan3_conn in-interface=Local action=mark-routing new-routing-mark="http1" dst-port=80 protocol=tcp
add chain=prerouting connection-mark=wlan4_conn in-interface=Local action=mark-routing new-routing-mark="http2" dst-port=80 protocol=tcp

###########################################################
/ ip route
add dst-address=0.0.0.0/0 gateway=10.111.0.1 routing-mark=to_wlan1 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.112.0.1 routing-mark=to_wlan2 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.113.0.1 routing-mark=to_wlan3 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.114.0.1 routing-mark=to_wlan4 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.111.0.1 routing-mark="http1" check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.112.0.1 routing-mark="http2" check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.111.0.1 distance=1 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.112.0.1 distance=2 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.113.0.1 distance=3 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.114.0.1 distance=4 check-gateway=ping

******************************************************************
/ ip firewall nat
add chain=srcnat out-interface=wlan1 action=masquerade
add chain=srcnat out-interface=wlan2 action=masquerade
add chain=srcnat out-interface=wlan3 action=masquerade
add chain=srcnat out-interface=wlan4 action=masquerade
******************************************************************
nao esqueça de clicar na Estrelinha para agradecer.

Sostenes, vendo as regras que vc postou para 3 links, vi que nao postou as regras abaixo, sao necessárias?
/ip firewall address-list
add address=200.155.80.0-200.155.255.255 comment=BRADESCO disabled=no list=loopback
add address=200.220.186.0/24 comment=BRADESCO disabled=no list=loopback
add address=200.220.178.0/24 comment=BRADESCO disabled=no list=loopback
add address=64.38.29.0/24 comment=RapidShare disabled=no list=loopback
add address=208.69.32.0/24 comment="" disabled=no list=loopback
add address=208.67.217.0/24 comment="" disabled=no list=loopback
add address=201.7.178.0/24 comment="" disabled=no list=loopback
add address=201.7.176.0/24 comment="" disabled=no list=loopback
add address=200.159.128.0/24 comment=BRADESCO disabled=no list=loopback
add address=201.7.176.0/20 comment="Vdeos - Globo" disabled=no list=loopback
add address=208.84.247.0/24 comment="Vdeos - terratv" disabled=no list=loopback
add address=200.154.56.0/24 comment="Vdeos - terratv" disabled=no list=loopback
add address=200.201.160.0/24 comment="Caixa Economica Federal" disabled=no list=loopback
add address=200.201.166.0/24 comment="" disabled=no list=loopback
add address=200.201.173.0/24 comment="" disabled=no list=loopback
add address=200.201.174.0/24 comment="" disabled=no list=loopback
add address=200.141.207.3 comment=Detran disabled=no list=loopback
add address=85.17.216.46 comment=www.easy-share.com disabled=no list=loopback
add address=200.222.8.9 comment=Detran disabled=no list=loopback

valeu

sim amigo,elas servem para esses sites sairem somente pelo link defult.
outra coisa, vc precisa de adicionar uma regra acima de todas no mangle.
****************************************************************************************/ip firewall mangle
add action=accept chain=prerouting comment="FORA DO LOAD BALACED" disabled=no dst-address-list=loopback in-interface=lan
****************************************************************************************
onde "lan" e a inteface que vai para seus clientes.

e impressao minha ou as regras para os 3 links vc fez com mais carinho? tudo comentada e tal, tem mais detalhes la que nao encontrei aqui.
abraçao

Citação:

---

Postado originalmente por sostenes

Antes de mais nada gostaria de ressaltar pra nao usar copiar e colar,entender as regras e adaptar as suas necessidades e fundamental para um bom funcionamento do sistema.

---

amigo nao e que fiz com mais carinho,a ideia e a mesma, so muda a marcação das interfaces.
fiz assim pro pessoal comparar , analisar e aprender com as regras.

Citação:

---

Postado originalmente por sostenes

amigo nao e que fiz com mais carinho,a ideia e a mesma, so muda a marcação das interfaces.
fiz assim pro pessoal comparar , analisar e aprender com as regras.

---

amigo sostenes, para entender mais Failover, seria quando um link caiu o outro assumir todo o trabalho só, mais onde ou qual é a regra q faz isso, que é responsável por esta parte.

Citação:

---

Postado originalmente por sostenes

/ ip route
add dst-address=0.0.0.0/0 gateway=10.111.0.1 routing-mark=to_wlan1 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.112.0.1 routing-mark=to_wlan2 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.113.0.1 routing-mark=to_wlan3 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.114.0.1 routing-mark=to_wlan4 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.111.0.1 routing-mark="http1" check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.112.0.1 routing-mark="http2" check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.111.0.1 distance=1 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.112.0.1 distance=2 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.113.0.1 distance=3 check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.114.0.1 distance=4 check-gateway=ping

---

sao essas.

Citação:

---

Postado originalmente por sostenes

sao essas.

---

muito obrigado pela informação, fica com DEUS.

sostenes meu nobre, vc poderia da uma olhada no meu pcc e da uma dica do que posso fazer para melhorar? segundo um conhecido estar toda bugada.
muito agradecido.

ola amigo, essa assimetria nos links e normal,per connection classifier trata os pacote do começo ao fim,sobre sua regras nao deu pra ver,mas se seu "conhecido" diz que as regras estao erradas ele deveria apontar os erros.
te aconselho a tentar entender como funciona essa tipo de balanço,aki no fórum ja esta saturado de material PCC.

Citação:

---

Postado originalmente por sostenes

ola amigo, essa assimetria nos links e normal,per connection classifier trata os pacote do começo ao fim,sobre sua regras nao deu pra ver,mas se seu "conhecido" diz que as regras estao erradas ele deveria apontar os erros.
te aconselho a tentar entender como funciona essa tipo de balanço,aki no fórum ja esta saturado de material PCC.

---

sostenes, valeu pelas regras e dicas.

fiquei com uma dúvida, apenas para esclarecimento, pois a regras funcionaram sim.

o que fazem exatamente essas regras aqui:

Citação:

---

/ ip firewall mangle
add chain=prerouting connection-mark=wlan3_conn in-interface=Local action=mark-routing new-routing-mark="http1" dst-port=80 protocol=tcp
add chain=prerouting connection-mark=wlan4_conn in-interface=Local action=mark-routing new-routing-mark="http2" dst-port=80 protocol=tcp

---

e logo em ip route, essas daqui:

Citação:

---

add dst-address=0.0.0.0/0 gateway=10.111.0.1 routing-mark="http1" check-gateway=ping
add dst-address=0.0.0.0/0 gateway=10.112.0.1 routing-mark="http2" check-gateway=ping

---

Sendo que as regras que você postou são para 4 links roteados, e vc criou apenas essas duas routing-marks "http1" e "http2"

valeu!

Show de bola,,, vou fazer para dois link's,,, seguindo os conceitos,, e regras,,,

estrelinha sim,, rs..

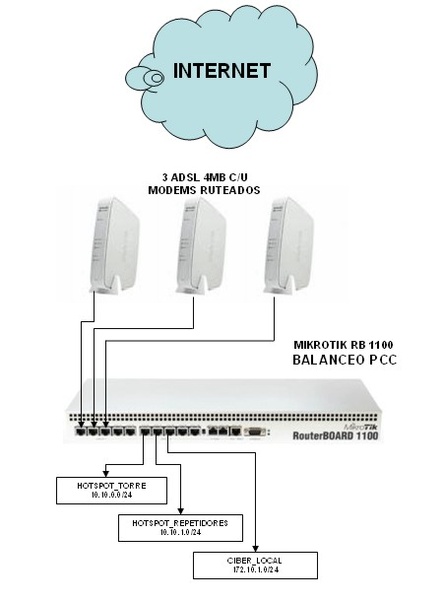

Olá, em meu caso estou a provar uma RB 1100 na qual estou a realizar em balanço PCC com 3 ADSL de 4 MB a cada uma e tenho 2 HotSpot e uma rede local..... minha dúvida consiste em como aplicar o balanço a meus 3 redes isto é que todo o trafico que se gere nos 2 HotSpot e na rede local entrem ao balanço... agradecere suas respostas

Anexo 14594

ola amigo,te aconselho a usar uma outra rb so pra o balanço,e entregar tudo balanceado pra sua rb1100,balanço pcc com hotspot ou proxy junto sempre tem problemas.

Olá sostenes, obrigado por responder se tenho leido o que comentas, aqui em meu caso mas adiante penso implementar um PROXY externo.... o que perguntava em meu pós anterior: minha dúvida consiste em como aplicar o balanço a meus 3 redes isto é que todo o trafico que se gere nos 2 HotSpot e na rede local entrem ao balanço, é para efeitos de aprendizagem, suponho eu que habria que aplicar algumas regras de mangle nas outras interfaces? agradecere as valiosas respostas

saludos

Uma pergunta Sostenes:
Sendo que as regras que você postou são para 4 links roteados, e vc criou apenas essas duas routing-marks "http1" e "http2"

Agora uma pergunta idiota aonde esta "http1" e "http2" é pra deixar deste jeito ou pra substituir por um endereco na web? tipo "h ttp://www.google.com.br" e "h ttp://www.uol.com.br" ?

Citação:

---

Postado originalmente por maxmelo

Uma pergunta Sostenes:
Sendo que as regras que você postou são para 4 links roteados, e vc criou apenas essas duas routing-marks "http1" e "http2"

Agora uma pergunta idiota aonde esta "http1" e "http2" é pra deixar deste jeito ou pra substituir por um endereco na web? tipo "h ttp://www.google.com.br" e "h ttp://www.uol.com.br" ?

---

Eu também fiz essa pergunta mais acima. Até agora nada.
Se alguém souber, poste aqui por favor.

um abraço

Citação:

---

Postado originalmente por BraZuky

Eu também fiz essa pergunta mais acima. Até agora nada.
Se alguém souber, poste aqui por favor.

um abraço

---

Sostenessss!! :D

Sostenes.. pelas regras suas, o FAIL-OVER... funciona pelas marcaçoes de Rota, ate ai blz... so q vc marca a porta 80, pra 2 rotas,, wan3 e wan4.... e sendo q como ta balanceando 4 links,, e um deles cai, a marcaçao no MANGLE, PREROUTING para... entao o failover pelas rotas nao funciona correto.

O Failover.. so funcionara,, se caso um dos link cair, algum outro substituir ele... e sendo assim nao tem nenhuma regra, q mude no prerouting, a marcaçao de saida peer-conectio 4/0 la...

sim isto mesmo,sendo que os links 3 e 4 sao links dedicados e os links 1 e 2 sao adsl.
fiz esses lb para um cliente a algum tempo,ele tem 2links dedicados e 2 adsl e esta funcionando perfeito ate hj nesses lb ele direciona todo trafego da porta 80 para os links dedicados,meu intuito neste post nao foi fazer um tutorial ,e sim fazer a galera pensar e adaptar as suas necessidades.
