Bom dia,
Gostaria de saber sobre o cabo de aço para estaiar uma torre de 30 metros de altura. Qual a espessura que deve ser utilizada?
Obrigado.
Versão Imprimível
Bom dia,
Gostaria de saber sobre o cabo de aço para estaiar uma torre de 30 metros de altura. Qual a espessura que deve ser utilizada?
Obrigado.
Cordoalha de aço galvanizado 3/16 (5mm), a mais fina. Temos 5 estaios em 30m, 1 estaio a cada 6m. Ficando a 7m de distancia da torre já dá, se tiver muito vento (Local aberto) melhor afastar um pouco (10m). Se ficar muito proximo da torre (Tipo 6m) cuide pra não esticar demais, se estica demais pra baixo quando a torre dança no meio devido ao vento, é bem fácil dobrar e não voltar mais (Dobra a torre, ou torce e depois dobra antes de cair), cabo levemente solto nessa altura não é problema, é só deixar no prumo pra nenhum cabo ficar eternamente puxando que tudo fica bem.
Cuide ao comprar cabo de aço galvanizado, o que se chama de cabo de aço é formado por 6 cordoalhas que são formados cada um por 7 fios finos, são cabos de aço pra prender madeira em caminhão madeirieiro e tal, porque não esticam nada, são pra muito peso. Já a cordoalha é formada por 7 fios maçicos galvanizados, é mais flexível e mais barata, não tem muito risco de esticar ela demais, já cabo de aço comum é bem facil você esticar a ponto de derrubar a torre.
Enfim, estaio de torre: Cordoalha. Puxar carro: Cabo de aço.
Aqui utilizamos Arame Liso Ovalado, estaio a em 6 e 6 metros, um estabilizador no meio e outro em cima, tenho torre até 50 metros.
Tenho estaiada com ferro, fica mais firme que acordoalha, porém mais barato.
Aqui usamos cabo de aço galvanizado 3/16, o angulo de ancoragem é de 45°, angulo menos não traz estabilidade ex: se vc ancorar ela a 15 mts o ponto de ancoragem deve estar afastado da torre 15 mts... diferente disso é por conta e risco amigo.
Estaiada com ferro? Como é o processo e que ferro vc utiliza?Citação:
Postado originalmente por evandrojso
usamos cordoalha 7 fios (deve dar 16mm²)
aki utilizamos a distancia do estaio fazendo a divisão da altura da torre por 3. fica bom assim.
Processo é pouco mais demorado que arame ou cordoalha, pessoal vai erguendo os módulos da torre, e serralheiro vai emendando as barra de ferro de 6m 5/16, soldando um a um formando um estaio, essa semana vejo pra tirar umas fotos e posto aquiCitação:
Postado originalmente por portalink
Já usamos arame liso em fazenda, do de cerca mesma, e mesma coisa, torre de 30m, com um estaio a cada 6m, ancoragem a uns 15m da torre (Em fazenda tem espaço). Onde a ancoragem fica muito perto não arriscaria arame liso não.Citação:
Postado originalmente por evandrojso
Caro rubem, o problema então não seria o arame liso mais sim o ângulo de instalação, se fosse acordoalha seria mesmo problema sem ângulo de ancoragem correto. Cada fio de arame liso aquenta 750kgf.Citação:
Postado originalmente por rubem
Amigos, vendemos torres autoportantes TOP de linha por preços acessiveis. Entre em contato comigo caso haja interesse.
Anexo 40374
Quando cita a força suportada, você diz que arame fino ou cordoalha fina poderia arrebentar?Citação:
Postado originalmente por evandrojso
Aqui tem muita torre velha pra celular ou telefone rural em fazendas, coisa mais mal cuidada do mundo (Nunca esticam nada), nunca soube de algum estaio arrebentado. Geralmente o problema é torção devido ao vento.
Me parece que o problema do arame liso é que ele é flexível demais, não sei se é por eu ser mais gordo que devia (90Kg) mas essas torres com arame liso "dançam" bem mais quando subo, comparado a cordoalha. A cordoalha mesmo proxima tipo ancorada a 7m de uma torre de 30m (Na minha casa é assim, 5 estaios na mesma ancoragem) me parece que deixa a torre dançar muito menos, o proprio peso dela e menor flexibilidade em espaço curto tipo 50cm parece que ameniza muito a torção das torres.
Onde tiver espaço e torre limitada a 30m ainda pretendo usar arame liso, mas tenho a nítida impressão que com ele a torre torce bem mais, independente da distancia da ancoragem e aperto dos estaios.
(Perdi o medo de usar estaios finos dia que ví um torre de 18m pra celular numa fazenda sem eles na ponta, era pra ter 3 estaios (6-12-18m) mas usaram arame de aço dos mais finos (Arame liso de cerca é acima de 2mm, nesse caso tinha algum menor que 1mm (O que uso pra estaiar grade com cano de 3m pra cima)), diz que logo arrebentou um de cima, como a torre inclinou o peão de fazenda cortou os outros, depois arrebentou um do meio e antes que inclinasse ele cortou os outros. Enfim, 1 ano sem 12m de estaio, e não caiu! Perdi o medo, minha estação base de 45m tem os últimos 5m sem estaio (Desde 2009))
Para que torre pare de girar no seu próprio eixo estando com ângulo de ancoragem correto, coloque um ante torção no meio e próximo ao topo, torre fica muito firme, mas nada adianta ter ante torção se ângulo não estiver de acordo.Citação:
Postado originalmente por rubem
Outra coisa com relação aos esticadores nas ancoragem, não adianta ter ângulo perfeito, anti torção com esticadores de má qualidade, vai arrebentar no esticador.
Com relação arame fino (arame cosido, esses pra estaiar antena de cliente), nem pensar esses não aguenta.
Quanto ao processo de plumagem e esticamento de quanto em quanto tempo tenho que fazer?
Como é feito o cálculo para saber quantos metros de cabo vou usar?
Anexo 41545Anexo 41546Anexo 41547Anexo 41548Anexo 41549Anexo 41550Anexo 41551

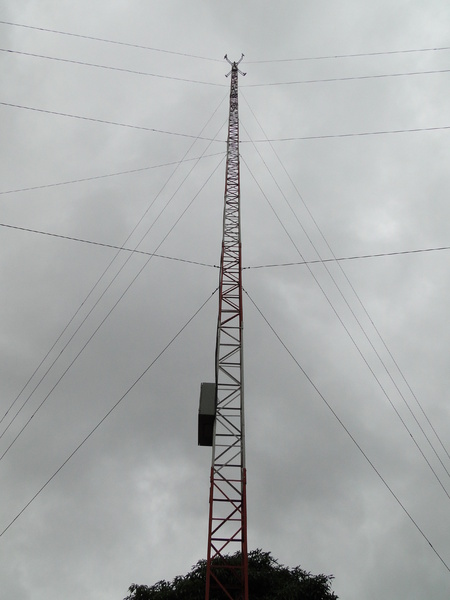

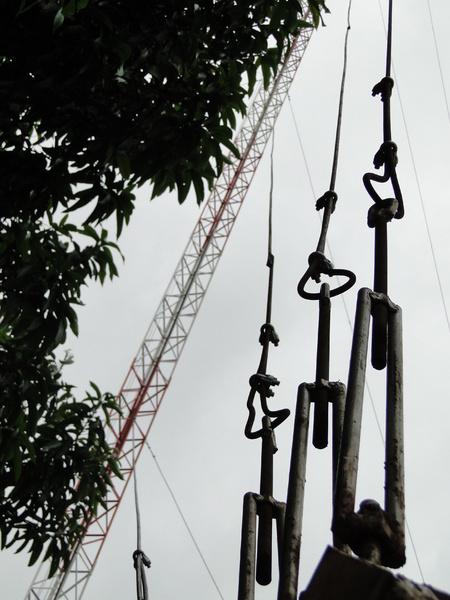

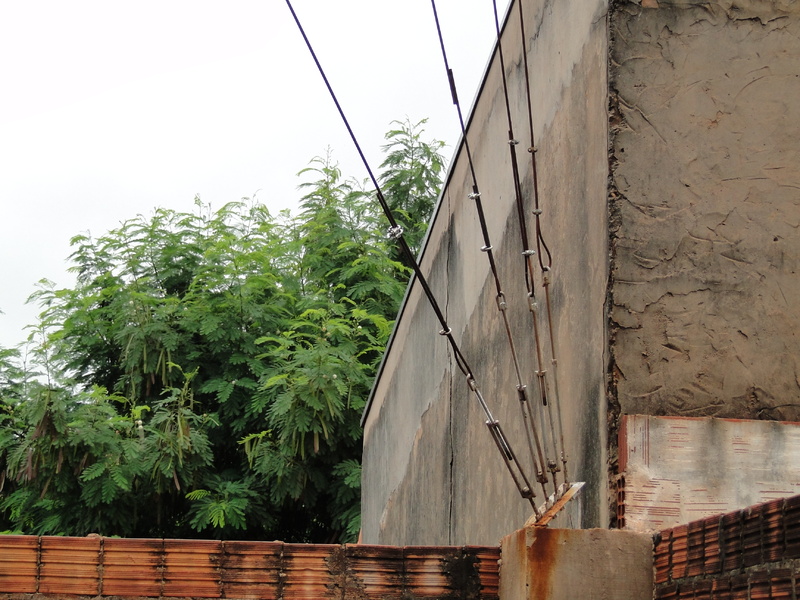

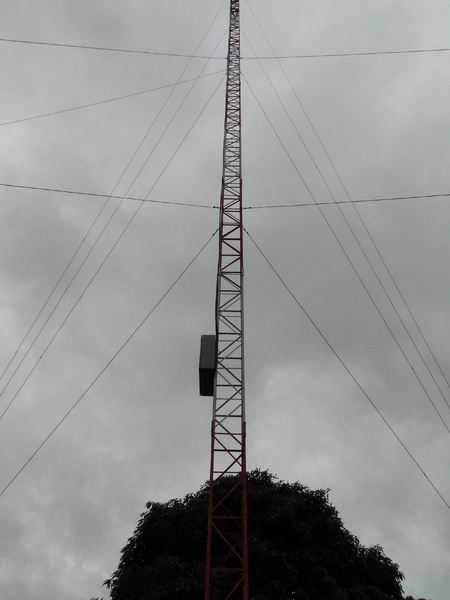

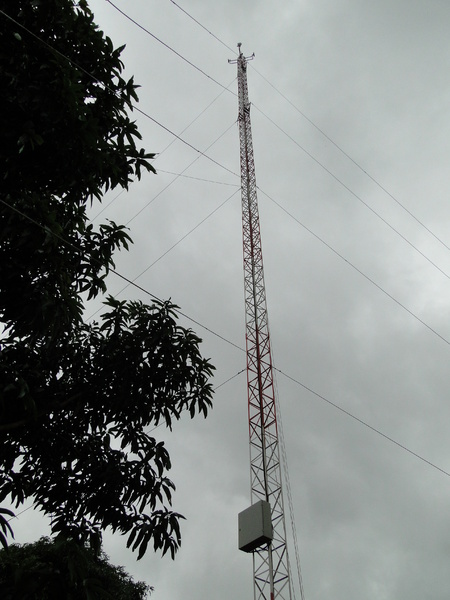

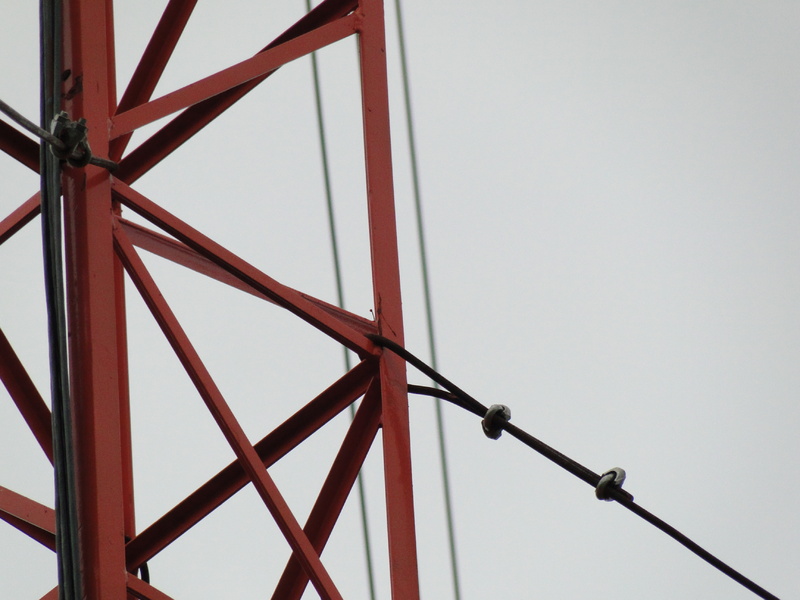

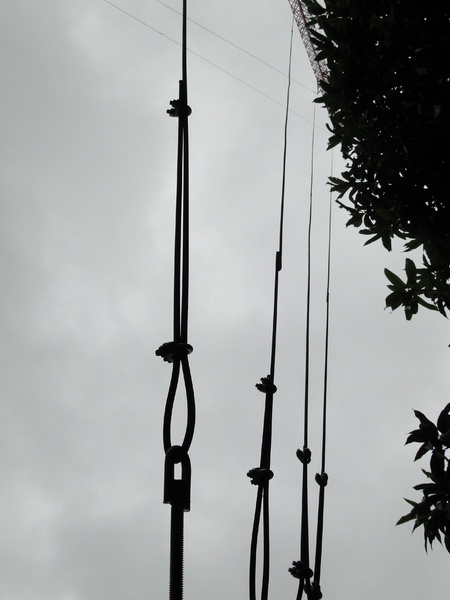

Pessoal segue as fotos da torre estaida com ferro, torre de 40m
Boa noite pessoal, aproveitando topico estou montando minha primeira torre propria, ja tenho uma de 75mts porem alugada :D
Minha duvida é quanto o antitorçao, qual a medida para uma torre de 50x50x50 c/ 30mts de altura que o mesmo deve ser instalado. Ja pesquisei aqui no forum e achei os modelos e a disposiçao dos cabos na torre.
Estaiando ela de 5 em 5mts daria 6 estaio por base + os 6 do antitorçao correto?
