Problemas ptp 15km com sinal e visadas perfeitos...

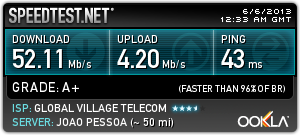

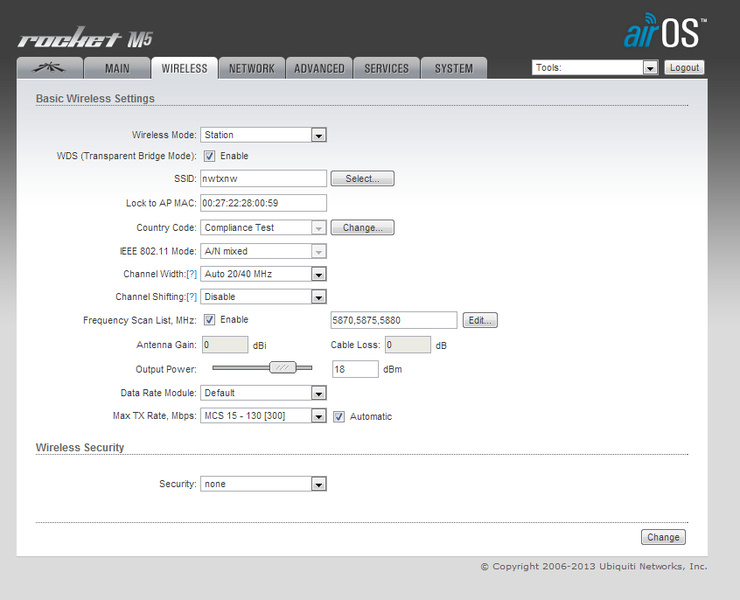

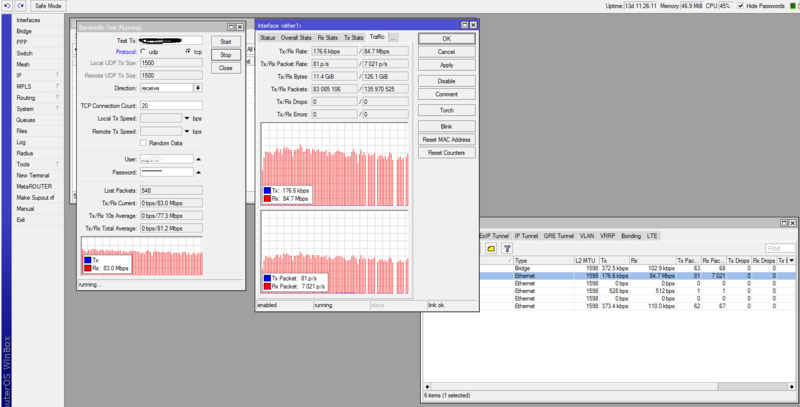

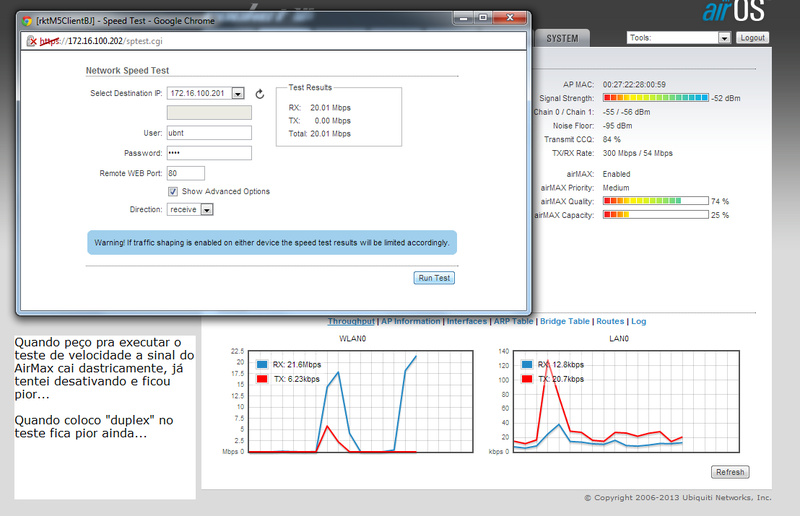

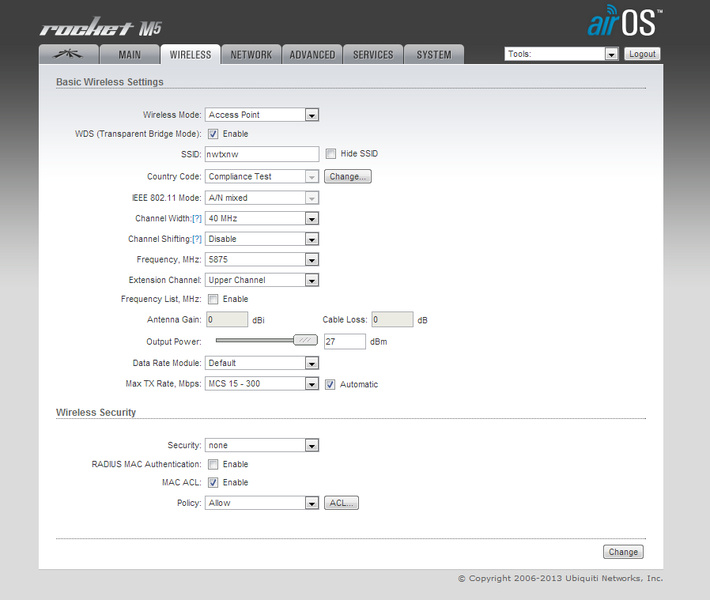

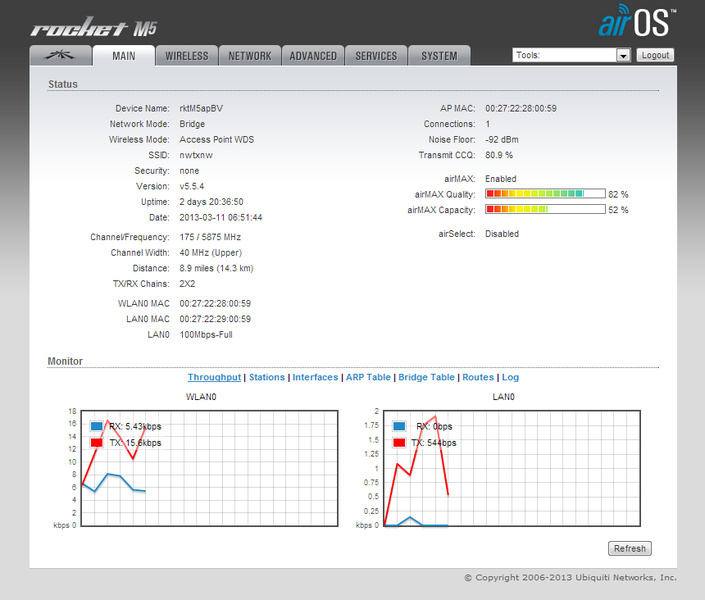

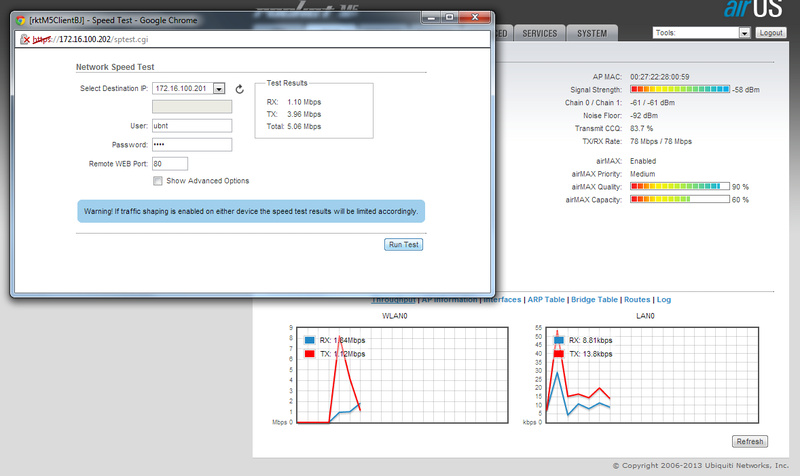

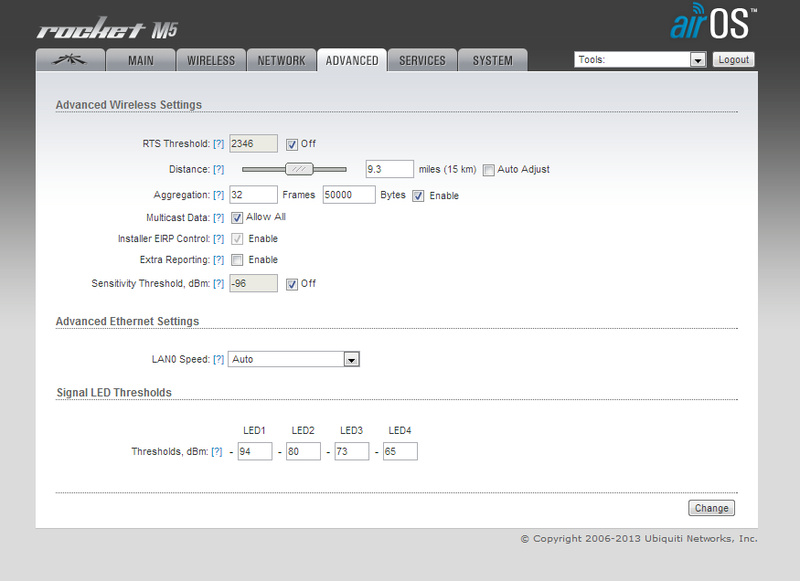

Bom dia pessoal, vim aqui hoje compartilhar com vocês um problema que tive em um ponto-a-ponto que montamos esse final de semana, como dizem que imagens falam mais que palavras estou anexando os prints dos dois radios...

Anexo 44594Anexo 44595Anexo 44596Anexo 44597Anexo 44598Anexo 44599Anexo 44600


Já testei tudo que é canal, largura de canal, potencia dos rádios, coloquei dois APC 5M que temos aqui e ficou a mesma coisa a única coisa que vamos resolver é a posição da bolha de uma das antenas que está 2 milímetros do centro ou seja ela está dentro da linha central, porém não está exatamente no centro.

Estamos querendo passar 100 megas vdsl (100down / 10up) nesse ponto-a-ponto

Citação:

---

Postado originalmente por paullsoftware

Bom dia pessoal, vim aqui hoje compartilhar com vocês um problema que tive em um ponto-a-ponto que montamos esse final de semana, como dizem que imagens falam mais que palavras estou anexando os prints dos dois radios...

Anexo 44594Anexo 44595Anexo 44596Anexo 44597Anexo 44598Anexo 44599Anexo 44600


Já testei tudo que é canal, largura de canal, potencia dos rádios, coloquei dois APC 5M que temos aqui e ficou a mesma coisa a única coisa que vamos resolver é a posição da bolha de uma das antenas que está 2 milímetros do centro ou seja ela está dentro da linha central, porém não está exatamente no centro.

Estamos querendo passar 100 megas vdsl (100down / 10up) nesse ponto-a-ponto

---

Bom dia amigo, procurou trocar o canal de 40mhz para 20mhz, acredito que pela distancia com o canal de 20mhz tera um desempenho muito superior.

Já sim demattos, já usei todas as larguras de canal... de 5mhz à 40mhz

também já saí diminuindo a potência de saída dos rádios e o sinal só piora...

minha torre fica mais ou menos uns trezentos metros da torre mais próxima no ponto que recebe, e 3mts no ponto que envia, porém só existe uma max gain de 30 nesse ponto e os canais estão bem distantes...

Citação:

---

Postado originalmente por paullsoftware

Já sim demattos, já usei todas as larguras de canal... de 5mhz à 40mhz

também já saí diminuindo a potência de saída dos rádios e o sinal só piora...

minha torre fica mais ou menos uns trezentos metros da torre mais próxima no ponto que recebe, e 3mts no ponto que envia, porém só existe uma max gain de 30 nesse ponto e os canais estão bem distantes...

---

Boa Noite paullsoftware,

De cara ví duas coisas erradas na sua configuração: EXcesso de potencia (27dbm) e falta do nivelamento de uma das antenas (conforme comentasse). só isso já é erro suficiente pra não fechar o enlace perfeito.

Mas vamos lá, tenta o seguinte:
(SUPONDO QUE TENS ZONA DE FRESNELL 100% LIMPA ) supondo.....

0 >>> RODA UM AIRVIEW No lado STATION e seleciona um canal entre 5725 e 5830 QUE NÃO ESTEJA SENDO UTILIZADO. esse canal será o que irás utilizar. (potencia em 21dbm). MCS FIXO EM 12.
1- baixa a potência dos radios pra 21dbm;
2- Coloca no canal 5800 setado fixo;
3- Seta fixo o MCS EM 12 dos dois lados. desmarca o automatico.
4- Desmarca o extra reporting dos radios.
5- Marca 15km na guia advanced como tamanho do ptp.
6- Desliga o AIRMAX dos radios e testa. liga o Airmax e testa;
7- Não menos importante, Mantenha suas fontes POE a no máximo 30m do rádio. use cabos blindados e conectores blindados.

Teste em 20mhz e em 40mhz. em 40mhz nessa distancia, em ambiente sem interferencia, fechas com MCS 15 fácil.

Abraço.

só pra complementar um pouquinho
usa tbm o analisador de espectro (Launch airView) e deixa testanto uns 60 segundo pelo menos pra ter maior precisão as faixa de maior interferência...
e confere quanto ta o sinal na ponto do ap tbm,
aba main submenu stations

Citação:

---

Postado originalmente por leandrolopeswifi

Boa Noite paullsoftware,

De cara ví duas coisas erradas na sua configuração: EXcesso de potencia (27dbm) e falta do nivelamento de uma das antenas (conforme comentasse). só isso já é erro suficiente pra não fechar o enlace perfeito.

Mas vamos lá, tenta o seguinte:
(SUPONDO QUE TENS ZONA DE FRESNELL 100% LIMPA ) supondo.....

0 >>> RODA UM AIRVIEW No lado STATION e seleciona um canal entre 5725 e 5830 QUE NÃO ESTEJA SENDO UTILIZADO. esse canal será o que irás utilizar. (potencia em 21dbm). MCS FIXO EM 12.
1- baixa a potência dos radios pra 21dbm;
2- Coloca no canal 5800 setado fixo;
3- Seta fixo o MCS EM 12 dos dois lados. desmarca o automatico.
4- Desmarca o extra reporting dos radios.
5- Marca 15km na guia advanced como tamanho do ptp.
6- Desliga o AIRMAX dos radios e testa. liga o Airmax e testa;
7- Não menos importante, Mantenha suas fontes POE a no máximo 30m do rádio. use cabos blindados e conectores blindados.

Teste em 20mhz e em 40mhz. em 40mhz nessa distancia, em ambiente sem interferencia, fechas com MCS 15 fácil.

Abraço.

---

Vamos lá,
1 - R: já testei com potência de 8 à 27 a melhor potência realmente setado em 19dbm (porém o ccq ficou lá em baixo)
2 - R: como já mencionado já testei praticamente todos os canais, hoje fiz novamente e nada mudou...

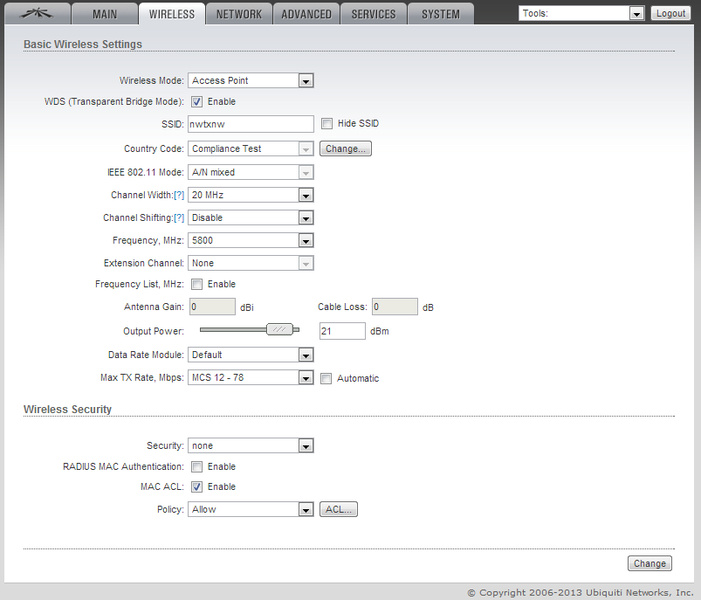

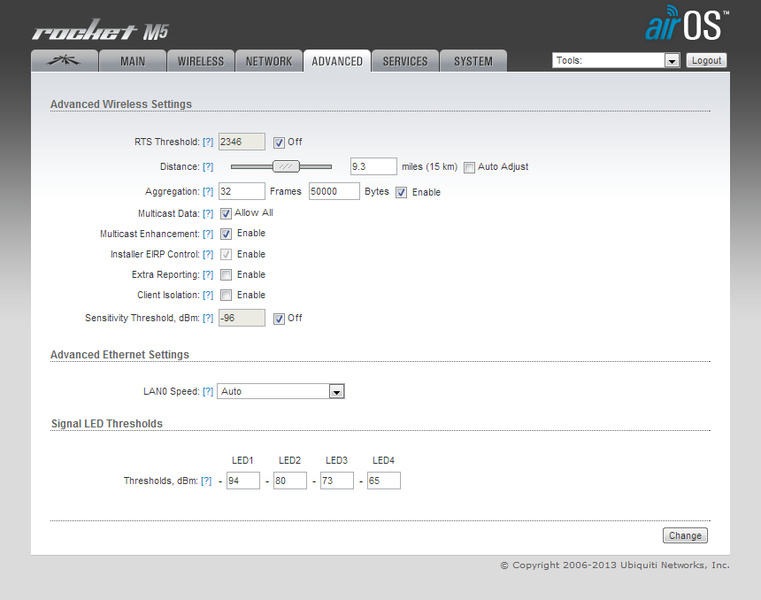

3 - R: Refiz os teste exatamente com as configurações indicadas, ta ai os prints do resultado hehehe
4 - R: Não uso, sempre deixo desmarcado
5 - R: Já ta setado em 15km dos dois lados
6 - R: Sem Airmax fica pior
7 - R: Elas estão a menos de dois metros :( Cabo Furukawa CAT6, Conectores GTS Bindados "também já testei conenctores da wurth e furukawa normal")

Falta apenas ir na torre que envia e tentar deixar mais no nível possível, embora esteja no centro mais não totalmente...
Se não chover iremos lá amanhã...Anexo 44622Anexo 44623Anexo 44624

-50db de interferencia...

no analizador crica em
view --> preference
escola a faixa custom
e coloca pra testar uma faixa maior ai fica mais facil de achar uma faixa menos poluída...

com certeza seu problema é interferencia...

Qual antena voce está utilizando nesse enlace? A RocketDish 30? Coloque o ganho da antena na sua configuração, que está 0. Pelas experiências de vários enlaces que temos com esse equipamento, a única explicação para voce ter problema, já que a distância para esse equipamento é relativamente curta, é visada ou simplesmente alinhamento. Muitas vezes desconsideramos as elevações. Veja a elevação dos 2 pontos + altura torre e, se necessário, faça as correções de alinhamento.

Bom dia,
cara, tem como passar as coordenadas , dá pra ver sua situação real e o que esta acontecendo.
Em questão as configuração, está tranquilo, somente tira seu radio de COMPILANCE TEST, e um detalhe que não deve estar prestando atenção (O PIGTAIL), as vezes pode estar com problemas......
Qualquer coisa me adiciona ai, que a gente vê isso pra vc:[email protected].

Citação:

---

Postado originalmente por solptec

Bom dia,
cara, tem como passar as coordenadas , dá pra ver sua situação real e o que esta acontecendo.
Em questão as configuração, está tranquilo, somente tira seu radio de COMPILANCE TEST, e um detalhe que não deve estar prestando atenção (O PIGTAIL), as vezes pode estar com problemas......
Qualquer coisa me adiciona ai, que a gente vê isso pra vc:[email protected].

---

Eu consigo ver o ponto de envio e vice versa do chão...
Com um binóculos fraquinho que tenho aqui consigo ver a Antena...

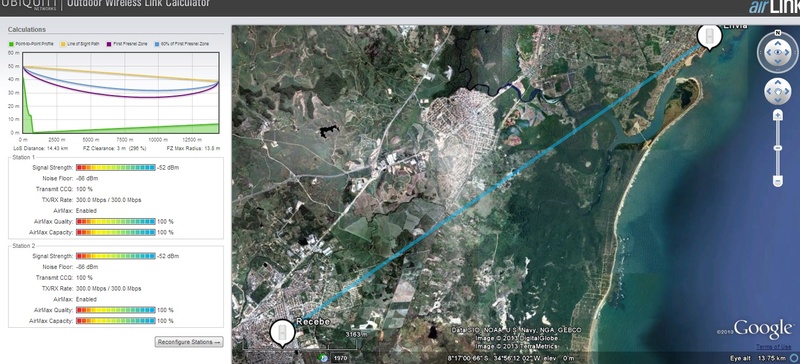

segue imagem do AirLink...

solptec já está adicionado parceiro, os ping tails são os originais eu vou fazer um teste hoje vou colocar nanostation m5 só pra testar pq não tenho nem encontrei pra vender esses ping tails por aqui separado das antenas...

Candate como já falei acima não troquei os ping tails, mas estou usando RacketDish 30dbi (não sei por que a opção de antena gain não ta ficando habilitado (o compilace test) eu coloquei para poder testar outros canais, ai dei o print sem voltar para Brasil...
Anexo 44641

100mb com Rocket e dificil amigo não vai conseguir nunca nem com os Intelbras... o jeito ai vai ser usar RB com dois XR5 um envia e outro Recebe usar radome nas antenas ajuda muito na questão de interferencia lateral. e mesmo assim Amigo no maximo que ira conseguir sera uns 70Mb Full se quiser os 100Mb total pode ir pensando em um Par de Radios Licenciados...

Citação:

---

Postado originalmente por infoservwireless

100mb com Rocket e dificil amigo não vai conseguir nunca nem com os Intelbras... o jeito ai vai ser usar RB com dois XR5 um envia e outro Recebe usar radome nas antenas ajuda muito na questão de interferencia lateral. e mesmo assim Amigo no maximo que ira conseguir sera uns 70Mb Full se quiser os 100Mb total pode ir pensando em um Par de Radios Licenciados...

---

Não são 100 mega full

eu tenho um outro ptp de 27km com mesma dupla passando 43mb

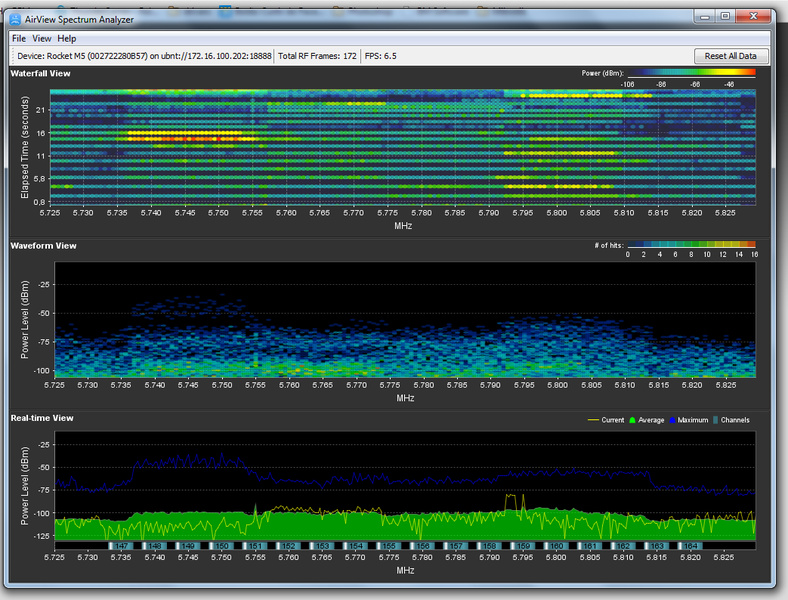

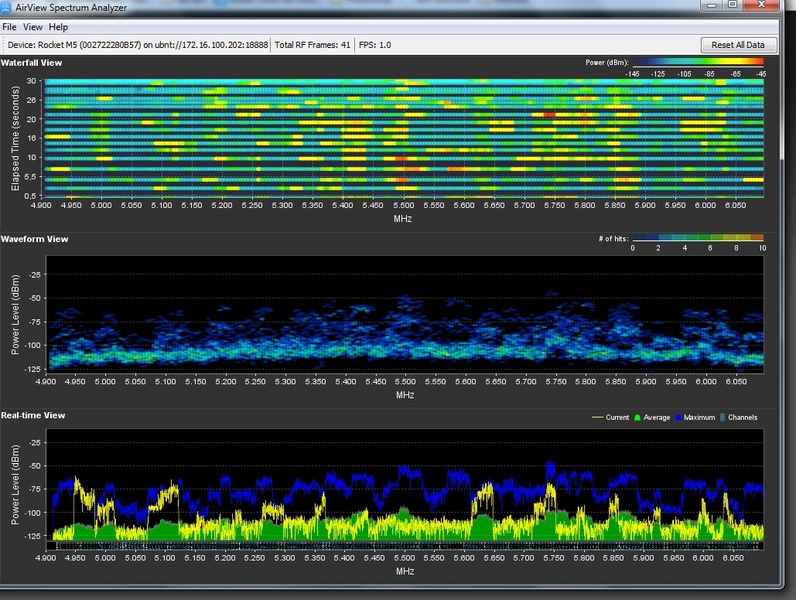

AirView com todos os canais...
Anexo 44648

Cara, passar essa banda de 100 mbs full, vai ser complicado pra vc, tem um colega que informou 70 mbs, provavelmente somente isto vai conseguir.....

Citação:

---

Postado originalmente por paullsoftware

Não são 100 mega full

eu tenho um outro ptp de 27km com mesma dupla passando 43mb

AirView com todos os canais...
Anexo 44648

---

Eu sei amigo que não e full.. mesmo assim não vai passar o link todo de 100 de DOW o UP sem Stress passa rindo mas o Dow se for usar ele quase todo sobe demais as requisições e os radios não guenta vai subir o ping diminuir a banda..

Ou segue a dica deste video..
www.youtube.com/watch?v=ENDzvbw5te0

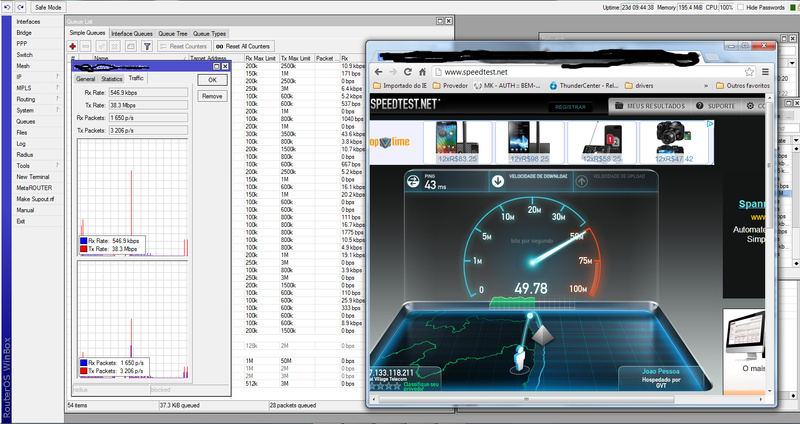

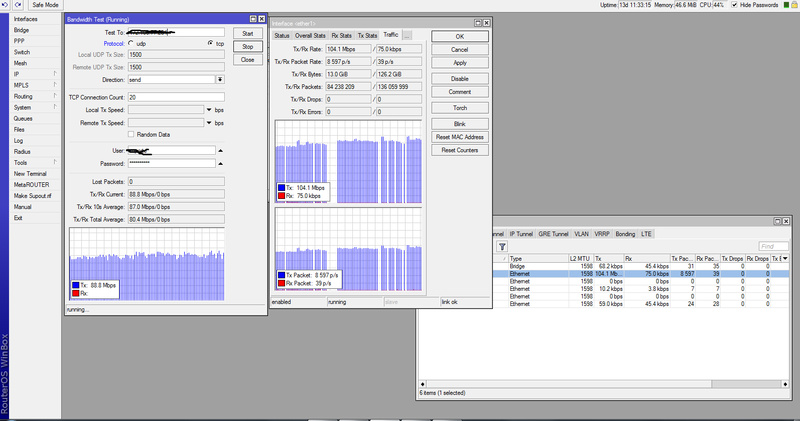

Pessoal, desculpem a demora para postar aqui os resultados, mais era interferência galera consegui um ponto a 300 metros de onde fica minha torre "só pra fazer teste" mais vou deixar aqui mesmo e fazer contrato o cliente vai apenas querer usar internet estamos estipulando um valor mensal para negociar com ele e pagar a diferença, mais conseguimos resolver aqui apenas assim...

Anexo 45740 Anexo 45741 Anexo 45742 Anexo 45743

Gostaria de saber de quem usar Randome Shield da AZLINK ou semelhante estou muito interessado em comprar pois, vamos montar link e estudamos uma ideia aqui pra fazer um dual channel full com 4 antenas mais preciso colocar os Randomes para conseguir mais performance no link...

Os testes foram feitos com a galera usando e tava meio cheio, mais deu pra mostrar os resultados ;)
