Primeiro Enlace, 20.9km vizada 10megas

1 Anexo(s)

boa tarde a todos, estou querendo fazer um enlace de 20.9km.
quero usar 2 Parabólica Aquário Mm-5829os com Bullet M5.

no meu caso é assim. tenho uma torre de 32metros onde tem marcado Nh3 ponto mais alto...
no ponto antena tenho uma torre de 24metros

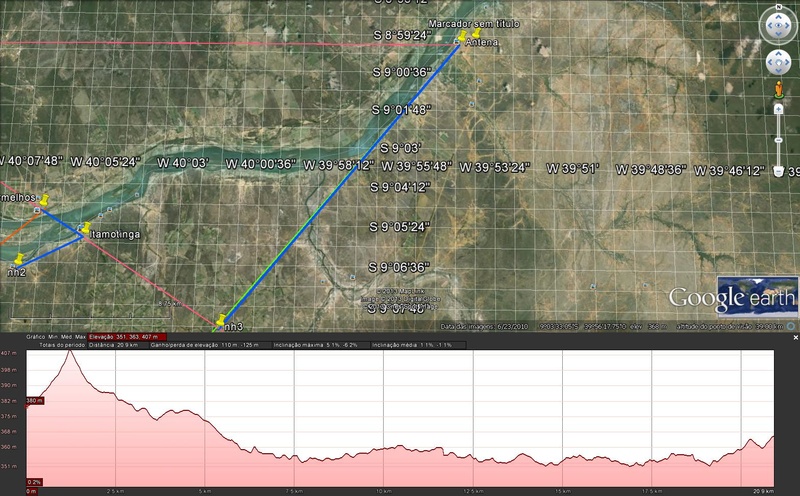

Anexo 47362
alguém saberia se dar certo, quanto de sinal será q dar? alguém já fez algo parecido?

Aguardo opiniões.

Re: Primeiro Enlace, 20.9km vizada 10megas

Boa tarde amigo, se a visada for realmente limpa, com essas antenas e bullet consegue alcançar 10mb tranquilamente. O sinal para algo aceitável deve ser de no mínimo -65 e o ccq deve ficar entre 95% a 100%. Vlw.

Re: Primeiro Enlace, 20.9km vizada 10megas

Citação:

Postado originalmente por Agner Vainer

Boa tarde amigo, se a visada for realmente limpa, com essas antenas e bullet consegue alcançar 10mb tranquilamente. O sinal para algo aceitável deve ser de no mínimo -65 e o ccq deve ficar entre 95% a 100%. Vlw.

valeu parceiro, vou comprar as antenas, outra pergunta. qual seria melhor?

Antena Parabólica Aquário Mm-5829os Off Set 5.8ghz 29dbi
ou
Antena Miniparabólica Aquário Mm-5825 5.8 Ghz 25 Dbi

por lógica eu vou na de 29dbi, porem nao sei nem como alinhar essa antena parabólica...
então, tou no aguardo nos relatos de alguem q usa ou ja usou;;;

Re: Primeiro Enlace, 20.9km vizada 10megas

Olá
Pega a de 29dbi, para alinhar não tem segredo, configura os dois equipamentos na bancada, testa tudo certinho, deixa 100% funcionando em laboratorio o ptp, pra alinhar só tu ligar os dois pontos e tentar fazer o melhor apontamento possível, alinha um lado primeiro depois o outro e vai acompanhando o nível de sinal dentro do equipamento, quando o sinal e o ccq chegar a algo pareçido com o que descrevi a cima tá blz. Vlw.

Re: Primeiro Enlace, 20.9km vizada 10megas

Citação:

Postado originalmente por Agner Vainer

Olá
Pega a de 29dbi, para alinhar não tem segredo, configura os dois equipamentos na bancada, testa tudo certinho, deixa 100% funcionando em laboratorio o ptp, pra alinhar só tu ligar os dois pontos e tentar fazer o melhor apontamento possível, alinha um lado primeiro depois o outro e vai acompanhando o nível de sinal dentro do equipamento, quando o sinal e o ccq chegar a algo pareçido com o que descrevi a cima tá blz. Vlw.

amigao so pegando carona aqui. este quite ai antena aquario e bullet seria menhor que uma nanobridg25?

Re: Primeiro Enlace, 20.9km vizada 10megas

Se vc tem os equipamentos blz,caso não tenha eu iria logo de rocket disc 30dbi.

Re: Primeiro Enlace, 20.9km vizada 10megas

Citação:

Postado originalmente por isaquias

amigao so pegando carona aqui. este quite ai antena aquario e bullet seria menhor que uma nanobridg25?

100mil vezes amigo, tem um maior alcance e uma qualidade muito superior no link, nos horários de pico.

2 Anexo(s)

Re: Primeiro Enlace, 20.9km vizada 10megas

Citação:

Postado originalmente por Allan Araujo

valeu parceiro, vou comprar as antenas, outra pergunta. qual seria melhor?

Antena Parabólica Aquário Mm-5829os Off Set 5.8ghz 29dbi
ou
Antena Miniparabólica Aquário Mm-5825 5.8 Ghz 25 Dbi

por lógica eu vou na de 29dbi, porem nao sei nem como alinhar essa antena parabólica...
então, tou no aguardo nos relatos de alguem q usa ou ja usou;;;

Allan, bom dia.
Bom, se queres alinhamento preciso , sem dor de cabeça, e rápido, usa antenas de dupla polaridade normais (29, 30 ou 34dbi).
Para alinhar antenas Off-set, que são ótimas de sinal tbm, deves colocar as mesmas em +ou- 70graus na torre. ela fica com a parte do disco meio virado pra baixo...e tem que ir alinhando conforme o outro lado (altura).
Veja as fotos e vc entenderá como alinhar.
Aperte bem os parafusos pois o vento neste tipo de antena costuma tirar elas de posição.
Se o seu ponto 2 estiver mais baixo que o ponto 1, a antena ficará mais pra baixo ainda do que os 70° iniciais de alinhamento.
Qualquer dúvida nos consulte.
Abraço.

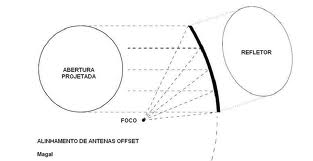

Anexo 47417 Anexo 47418
OBS>> no feeder da antena.....cabo apontando pra baixo ou pra cima é polarização vertical.....e o inverso, polarização horizontal.

Re: Primeiro Enlace, 20.9km vizada 10megas

Citação:

Postado originalmente por leandrolopeswifi

Allan, bom dia.
Bom, se queres alinhamento preciso , sem dor de cabeça, e rápido, usa antenas de dupla polaridade normais (29, 30 ou 34dbi).
Para alinhar antenas Off-set, que são ótimas de sinal tbm, deves colocar as mesmas em +ou- 70graus na torre. ela fica com a parte do disco meio virado pra baixo...e tem que ir alinhando conforme o outro lado (altura).
Veja as fotos e vc entenderá como alinhar.
Aperte bem os parafusos pois o vento neste tipo de antena costuma tirar elas de posição.
Se o seu ponto 2 estiver mais baixo que o ponto 1, a antena ficará mais pra baixo ainda do que os 70° iniciais de alinhamento.
Qualquer dúvida nos consulte.
Abraço.
Anexo 47417 Anexo 47418

umm muito boa esta esplicaçao. amigo tenho certeza que vai ajudar nao so o noso amigo com muita gente aqui no topico

Re: Primeiro Enlace, 20.9km vizada 10megas

Citação:

Postado originalmente por leandrolopeswifi

Allan, bom dia.
Bom, se queres alinhamento preciso , sem dor de cabeça, e rápido, usa antenas de dupla polaridade normais (29, 30 ou 34dbi).
Para alinhar antenas Off-set, que são ótimas de sinal tbm, deves colocar as mesmas em +ou- 70graus na torre. ela fica com a parte do disco meio virado pra baixo...e tem que ir alinhando conforme o outro lado (altura).
Veja as fotos e vc entenderá como alinhar.
Aperte bem os parafusos pois o vento neste tipo de antena costuma tirar elas de posição.
Se o seu ponto 2 estiver mais baixo que o ponto 1, a antena ficará mais pra baixo ainda do que os 70° iniciais de alinhamento.
Qualquer dúvida nos consulte.
Abraço.
Anexo 47417 Anexo 47418
OBS>> no feeder da antena.....cabo apontando pra baixo ou pra cima é polarização vertical.....e o inverso, polarização horizontal.

Boa tarde, amigo, muito bom mesmo, tenho certeza q agora vai dar tudo certo, esperando as antenas chegarem, quando chegar, posto os resultados para ajudar outros membros... isso q é o bom do fórum.

Re: Primeiro Enlace, 20.9km vizada 10megas

Bom saber, estou comprando uma antena mini parabólica 25dbi da aquário mas ao invés de usar um bullet M5 nela, vou usar uma RB 433AH com um cartão, acho que vai ficar bom. e uma nanobridge também de 25dbi mais uma powerbeam de 30dbi, vou fazer um ponto a ponto com elas mandando de uma torre para uma segunda torre e mandando o link para a terceira torre em outro bairro próximo espero que consiga. Depois posto o resultado aqui.
