Posso Ligar esses Painéis Solares em Série ou Paralelo?
Boa Noite, estou com um problema em um pop pequeno,
Direto a Pergunta
Tenho esses 2 Painéis
1 = KD140SX-UFBS(Especificações)
2 = SN 90(Especificações)
Gostaria se Posso Ligar eles em Paralelo ou em Série o que recomendam?
Fiz os testes, ligando em Série estava gerando mais de 38V(direto no multímetro) e em paralelo em torno de 20,4V,Medições feitas em horários diferentes e sem ter o sol diretamente em cima,
Talvez preciso ajuda é para entender as especificações, pois no momento uso um deles com as 2 baterias em 12V, pelo que entendi das especificações eles vão gerar em paralelo em torno de 17V quando estiver carregando a bateria e em torno de 21V sem nada ligado.
Tenho esses controladores de carga disponíveis:
tp-scpOE-2424 ou tp-scpOE-1224
Situação Atual:
2 Bullet m5 hp não estão na potência Maxima.
Re: Posso Ligar esses Painéis Solares em Série ou Paralelo?
Quais os modelos das Baterias, Automotiva ou Estacionária e também quantos amperes têm as Baterias????
Re: Posso Ligar esses Painéis Solares em Série ou Paralelo?
E qual o problema que vc ta tendo no POP?
Re: Posso Ligar esses Painéis Solares em Série ou Paralelo?
Citação:
Postado originalmente por
rubem
Em serie seria bom usar apenas paineis de mesma corrente.
Você tem 2 paineis 12V (Tem 17V sob consumo nominal, e 20-25V em aberto, mas NÃO meça a tensão em aberto, essa informação não tem utilidade, se quer ver tensão em painel, gerador ou dinamo meça sempre usando alguma carga consumindo)
Se colocar os 2 paineis em serie, o painel de 90W (5A de corrente máxima) vai limitar a corrente circulando, você vai ter cerca de 34V 5A na entrada do controlador (E 27,5V 5A na saída dele, indo pra bateria), que vem a ser cerca de 170W. Ou seja, irá perder cerca de 3A no painel de 140W, porque o painel de 90W vai limitar a corrente circulante a aquilo que ele suporta (5A, tá na foto).
Com os 2 paineis em serie você liga no controlador 24V, e liga em 2 baterias 12V em serie. Se quiser testar fique a vontade, mas em serie o painel de 90W vai limitar a corrente, o painel de 140W vai ser subutilizado.
OK, Mas seria possível montar mesmo limitando a corrente, mas em todo caso descartei a possibilidade.
Citação:
Postado originalmente por
rubem
Em paralelo os 2 paineis são utilizados corretamente.
Certo, montei dessa forma e com tudo conectado na entrada do controlador de carga e estava passando 17v, usei o controladortp-scpOE-1224.
Citação:
Postado originalmente por
rubem

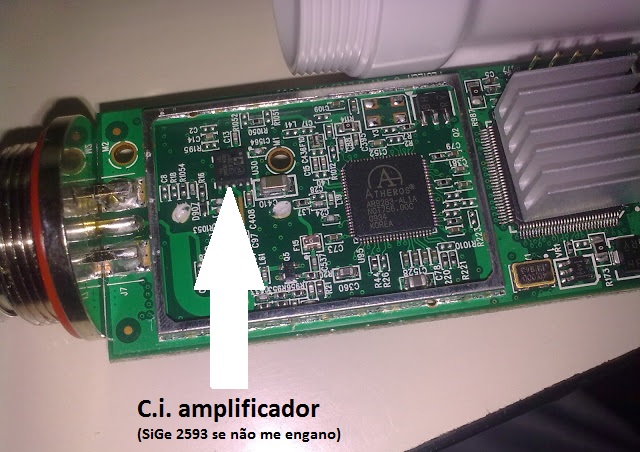

Mas... potencia de Bullet M5 não tem NADA a ver com a tensão de alimentação, pode alimentar com 10V ou com 24V que o VRM interno vai passar QUALQUER coisa nesse range pra 3,3V, é um CI desse quem faz esse serviço nos Bullet:
http://tyconpower.com/products/files...Spec_Sheet.pdf
QUALQUER tensão entre 10V e 27V, está até nuns datasheets da UBNT 9 a 27V.
Obrigado pelas informações, citei a potência não pensando na alimentação e sim pensando no consumo, ou colocar ela com potência máxima não vai afetar quantos Watts finais ela vai consumir tb ?
Citação:
Postado originalmente por
SSTELECOM
Quais os modelos das Baterias, Automotiva ou Estacionária e também quantos amperes têm as Baterias????
2 Baterias Moura de 55ah(12MF55)
Citação:
Postado originalmente por
SSTELECOM
E qual o problema que vc ta tendo no POP?
Estava Desligando ai por 1Hora da manhã e só voltava as 8hrs.
1 Anexo(s)
Re: Posso Ligar esses Painéis Solares em Série ou Paralelo?
Citação:
Postado originalmente por
lnris
2 Baterias Moura de 55ah(12MF55)
Estava Desligando ai por 1Hora da manhã e só voltava as 8hrs.
Nesse caso o fato dos Bullet estarem na potencia maxima ou na mínima não faz diferença, potencia de saída e consumo não tem relação precisa nesses cartões.
Ocorre consumo alto quando transmite, se tiver 20 clientes conectados vai ter transmissão mais rotineira que se tiver 1 cliente. Mas ainda assim a diferença de consumo é mínima, potencia baixa ou alta não faz diferença no consumo, o uso do processador (encriptação e cia) faz a mesma diferença, mas é basicamente mudar de 5 pra 6W de consumo, em 24h isso ainda não é nada, qualquer painel de 50 ou 60W capta energia pra atender consumo tão pequeno.
Teria que medir a tensão a noite nas baterias, ver se estão armazenando pouco (Bateria perde capacidade quando você usa muitos "ciclos" delas, uma descarga total todo dia queima 1 ciclo por dia, bateria raozavel aguenta 200 ciclos e então a capacidade dela cai pra uns 60% da capacidade original, mais 200 ciclos completos (Até 100%, ou 450 ciclos até uns 50%) e cai mais 60% da capacidade (E 60% de 60 é 36, ou seja, de 105Ah originais pode ter só 38Ah depois de 400 ciclos completos (Descarga completa toda noite).
Também tem que ver quanto de fio e a bitola do fio entre a bateria e o Bullet. Usas sistema 12V é péssimo por isso, você é obrigado a usar OU fiação curta OU fiação grossa, porque a bateria no fim da descarga cai pra 11V, se a queda de tensão na fiação (Calcule aqui a queda, se tiver fiação longa: http://www.novanetwork.com.br/suport...nergia-poe.php Mesmo não sendo POE o calculo é o mesmo, é só saber a bitola do fio usado) for digamos pouco mais de 1V, e em 20m de fio fino é fácil ter isso, vai ter 11V na bateria e menos de 10V no outro lado dos 20m, menos de 10V é pouco pra Bullet operar.
(Lembra, 10 a 27V, qualquer tensão dentro desse range, mas o que vale não é a tensão na bateria e sim a tensão na porta do Bullet)
Se você tem paineis de 90 + 140W em paralelo você tem 230W, pegando media de sol suficiente pra carga de 5 horas por dia você tem armazenado em bateria 5 * 230W = 1150W. Se dividir isso por 24h dá 1150/24 = 48W , ou seja, os 2 paineis em paralelo captam por dia o suficiente pra um consumo de 48W por hora SE a baterias estiverem boas (1150W dividido por 12V é 1150 / 12V = 96Ah, ou seja, precisa mesmo tudo isso de bateria), mas NÃO consuma tanto, tem dias com sol fraco ou dias nublados onde a captação diária pode mal passar de 200W ao todo no dia, melhor pegar 1/3 disso como consumo por precaução, que seria cerca de 350W.dia, ou 350 / 24h = 15W de consumo no equipto. Bullet M5 consome 6W geralmente, poderia usar 2 tranquilamente.
(Se as baterias estiverem em bom estado, com 12W.hora dos 2 Bullet deve durar 4 dias sem sol, desde que as baterias estejam carregadas. Já "comece" o sistema com baterias carregadas, nunca com elas vazias)

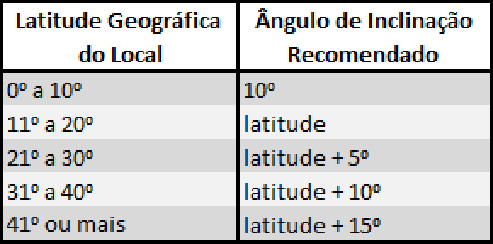

Ah, lembra que tem angulo ideal pros paineis ficarem, geralmente em sentido leste-oeste, erguido alguns graus pro norte
(Imaginando que você está ao sul do equador), nessa inclinação:
Anexo 58741
Se tinha só o painel de 90W, ele capta uns 5* 90 = 450W.dia, dividido por 24h dá 450 / 24 = 18,7, ou seja, mesmo com o menor painel você devia ter energia suficiente pros 2 Bullet ficarem ligados 24x7. Como estavam desligando imagino que OU tem algo errado no angulo dos paineis, OU as baterias estão ruins, OU tem problema na fiação (Não está usando inversor/nobreak? Se está, eles desperdiçam mais de 20W.h geralmente, pra equipto que funciona com 12V seria um absurdo usar inversor ou nobreak), OU tem mais equipamento ligado nessa bateria.
(E mesmo que tivesse só 1 bateria de 55Ah ligada nisso ainda seria suficiente, os 12W de consumo dos 2 Bullet em 12V são 1A (12V * 1A = 12W), ou seja, levaria hipotéticas 55 horas pra bateria descarregar)
Re: Posso Ligar esses Painéis Solares em Série ou Paralelo?
Kara, duas coisas podem ta acontecendo aí, todo controlador de carga por segurança, quando a bateria chegar em 11v, ele corta a energia que vai pros equipamentos liberando somente apos a bateria carregar no dia seguinte, nesse caso suas placas não estão mandando energia suficiente pra carregar a bateria e alimentar os equipamentos, ou por falta de sol ou algum obstáculos nas placas, como sombra da própria torre e antenas, seria bom verificar e direcionar melhor essas placas, outro defeito pode ta nas baterias ou uma delas, faz o teste deixando uma pra ver, pois uma bateria defeituosa pode afetar a outra, e pra esse consumo que vc tem aí, uma bateria suportaria tranquilo, depois coloca a bateria que vc tirou pra testar tambem , sozinha logico, aproveita e dah uma carga na bateria que vc tirou.Tenho aqui uma solução com uma bateria da Tudor Estacionaria de 65A, 4 placas no total de 210w, alimentando uma RB912, uma RB433ah com cartao XR5, um ROCKET e um SW 8 portas, não to usando controlador, to usando um Diodo somente pra a energia da bateria não retornar as placas durante a noite, e essa semana aqui ta chovendo bastante e até agora o sistema ta 100%.
Re: Posso Ligar esses Painéis Solares em Série ou Paralelo?
@rubem e @SSTELECOM,
Obrigado, pelas informações, realmente era a bateria, coloquei somente um nova da freedom de 45Ah, e ainda deixei os dois painéis, talvez mais tarde quando tiver acesso com veiculo no local vou retirar o de 90w., ou ver como se comporta com alguns dias de chuva.
