Boa tarde pessoal do fórum, eu sou novo na parte wireless 5.8GHz e gostaria de sabe como eu faço pra calcular os dbm de cada antena, o ponto de acesso está em 27dbm (nanostation m5) e o clientes com nanobeam 16dbi e intelbras wom 5000, mas eu não sei calcular os dbm certos para cada antenas, elas estão em mais ou menos 500 metros e no máximo 1km. E outras informações serão bem vidas. Desde já eu agradeço a atenção de todos.
Enviado via SM-E500M usando UnderLinux App
Não existe dbm certo para cada antena, existe dbm ( potencia) adequada para cada cenário.
Deixe seu AP em uma potência razoável, e os clientes vá equalizando o máximo os sinais que chegam no AP.
Por exemplo, no AP chega um sinal de -60 do cliente A, você instalou um cliente B e o máximo que conseguiu com alinhado de antena e visada melhor um sinal se -50 chegando no AP, então nesse cliente B, diminua a potência de transmissão para equalizar com o cliente A.
reforçando, esses são os sinais que chegam no AP, não oque voce ve nos clientes.
Olha amigo... o cálculo tem de ser feito com base na distância entre o AP e o cliente, somados com a velocidade a ser atendida e a modulação do MCS a ser definida para a operação desse AP.
Você também não pode deixar tudo em potência máxima, senão em pouco tempo você literalmente matará o canal que estiver usando de tanta auto-interferência. Seria igual colocar um monte de gente em uma sala, todo mundo gritando e um cara no meio tentando entender todo mundo ao mesmo tempo...
Dito isso vamos a parte teórica:
Vamos primeiramente supor um cenário ideal. Onde não haja obstáculos, a visada seja livre e bem calculada e o fresnel esteja totalmente liberado... É o que a gente ouvia muito na escola de "condições normais de temperatura e pressão" ou nas CNTP.
O cálculo da potência do AP deve levar em consideração 2 fatores: 1º o MCS a ser modulado.
Julgando que seu Nanostation M5 não seja o modelo Loco e que este painel irá atender 25 clientes de alta velocidade... Então você teria que ajustar o painel para modular em um MCS compatível com essa velocidade com um data rate alto e conforme o MCS escolhido o Nano não poderá operar em potência máxima senão não modulará e em potência menor prejudicará os clientes mais distantes.. Confuso? Explico melhor:

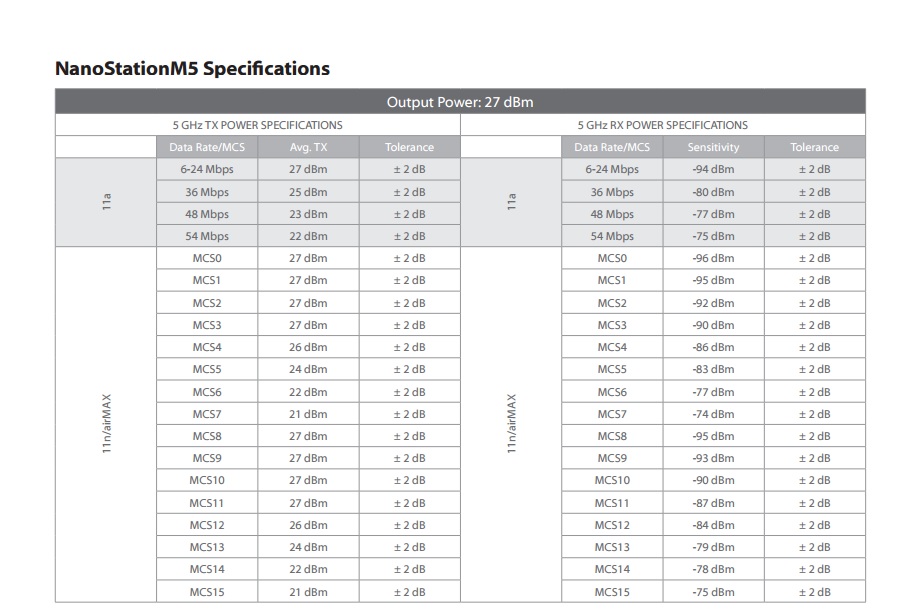

Conforme as especificações técnicas do Nano:
Anexo 64930

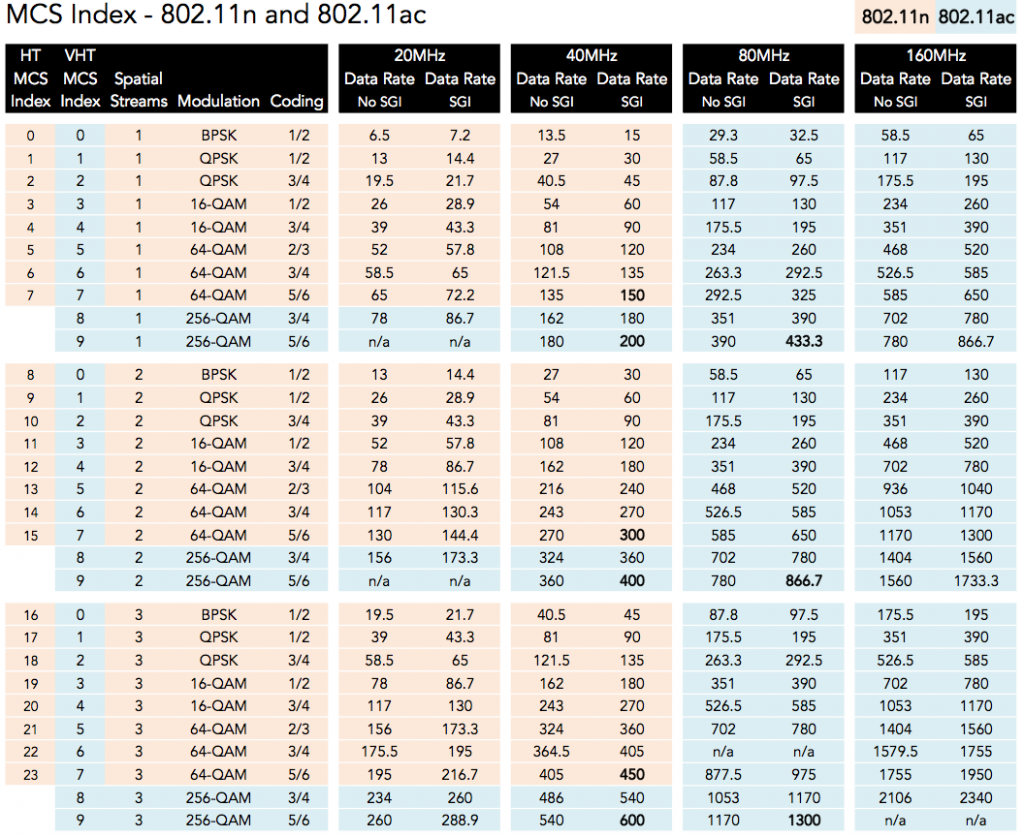

E tabela de MCS/data rate/largura de canal
Anexo 64931
Digamos que você tenha que modular um MCS 6 ou MCS 7 em 40mhz de largura de canal para uma data rate de 135/150... conforme a tabela do manual do Nano, a potência de saída regulada não pode ser superior a 21dBm. A regulagem 27dBm funciona somente para MCS 0 a MCS 3 e MCS 8 a MCS 11
Como eu faço:
Eu atendo clientes com velocidades até 5mb (a maioria fica entre 1mb e 2mb) e para preservação do espectro, uso canais em 20mhz, então a modulação de MCS 4 está de bom tamanho e você poderá utilizar potências de até 26dBm (na prática a regulagem fica abaixo disso)
Então como eu faço para calcular em que potência fica o rádio?
Primeiramente vamos simular a regulagem do AP.
1º verifique qual o cliente mais distante.
Digamos que este cliente esteja a 2 km, utilizando uma Nanobeam M5 16, que modulará em MCS 4.
2º calcule a perda de sinal no espaço livre (desvanecimento)
Utilize a fórmula P=32.5+20logD+20logF
P=perda no espaço livre
D=distância em KM
F=frequência em MHZ
Vou usar a frequência de 5500mhz para cálculo, entretanto você deverá utilizar a frequência escolhida em seu AP
Então:
P=?
D=2km
F=5500mhz
P=32,5+20log2+20log5500
P=32,5+20.0,301+20.3,740
P=32,5+6,02+74,8
P=113,32dBm
3º Verifique a sensibilidade da antena cliente para o MCS escolhido, e o ganho da antena do AP.
No caso da NanoBeam M5 16 é de -86dBm para MCS 4, o ganho da antena do Ap é de 16dBi
4º Calcule a potência do AP
PotAP= (PerdaEspLivre - GanhoAntenaAP-SensibilidadeEstação)
PotAP=(113,32-16-86)
PotAP=11,32dBm
Então você poderia EM TESE... REPITO: EM TESE.... Regular a potência de saída do AP para 15dBm (uma margem de 20% somada sobre o resultado) e ainda estaria atendendo a sensibilidade de -86dBm da estação cliente.
Na prátia e em campo eu faço isso na mão mesmo! Vou regulando a potência de saída do AP e dos clientes até que o sinal, SNR, CCQ, dados do Airmax sejam satisfatórios e a potência não fique excessiva!
Abraço!
Muito obrigado pela ajuda amigo, eu comecei agora e não sei muito, agradeço a sua ajuda, tenha uma excelente tarde.
Enviado via SM-E500M usando UnderLinux App
Citação:
Postado originalmente por berghetti
Amigo, nesse caso como trataria clientes SISO/MIMO ?
Tentaria equalizar o sinal de ambos no AP ou deixaria um sinal médio p/ cada cliente SISO e MIMO, tipo -50 p/ clientes MIMO, e -55 p/ clientes SISO.
Abraço.
O bom é não misturar siso/mimo no mesmo AP, mas pode tentar equalizar igual tanto mimo com siso.
Obrigado pela ajuda de vocês amigos, eu já conseguir chegar em um ótimo trabalho com a ajuda de vocês todos, desde já agradeço pela sua ajuda. Uma excelente semana a todos.
