Bom dia,
Tenho uma Nano Beam m5 400 (AP), e uma Nano Beam M5 300 (Station), Logo que instalei fiz teste no speedtest a banda passante era 100Mb por 90Mb, um dia depois resetou sozinha a (Station) e após refazer a MESMA configuração a banda passante passou a ser 47Mb por 33 Mb.
Me ajudem a voltar no que estava =(
Segue as Imgs:

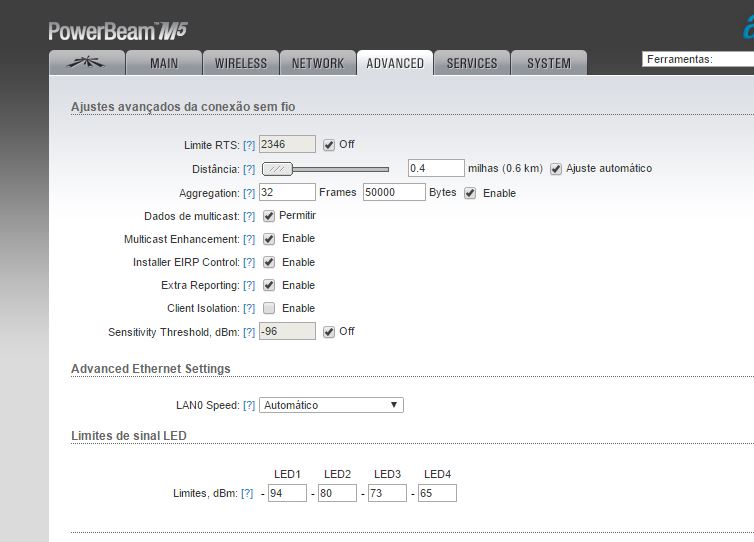

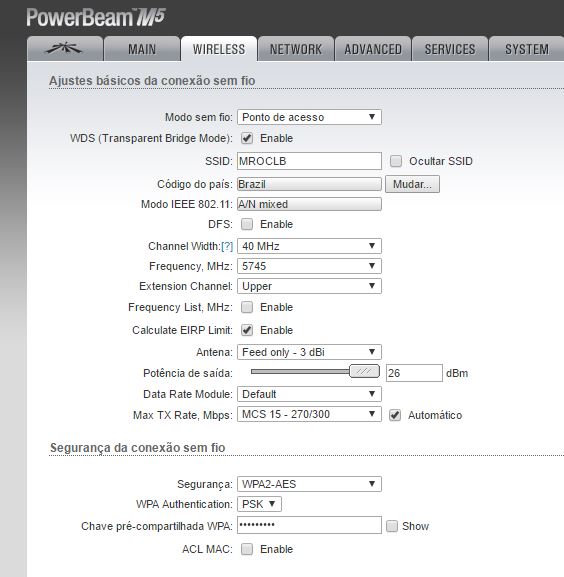

AP:Anexo 65847Anexo 65848Anexo 65849

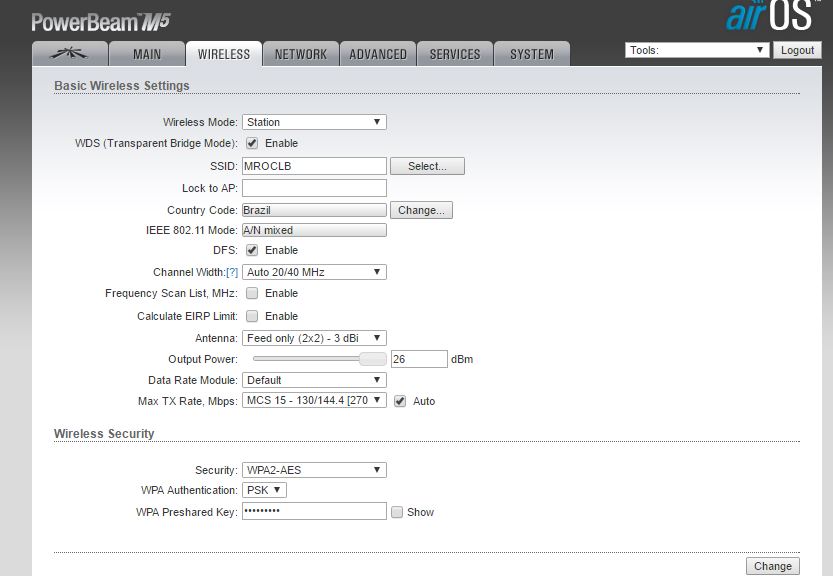

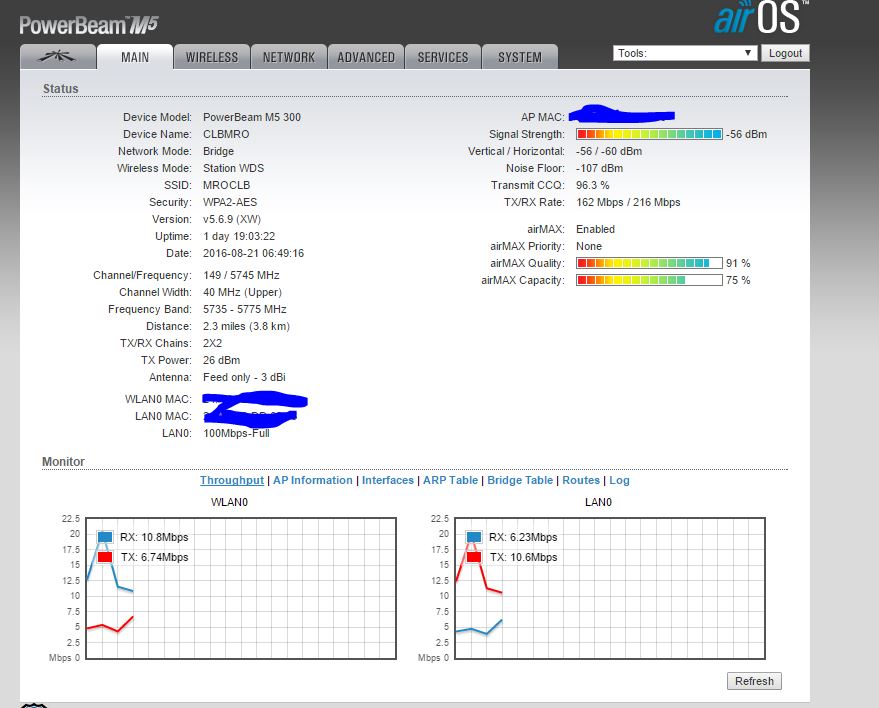

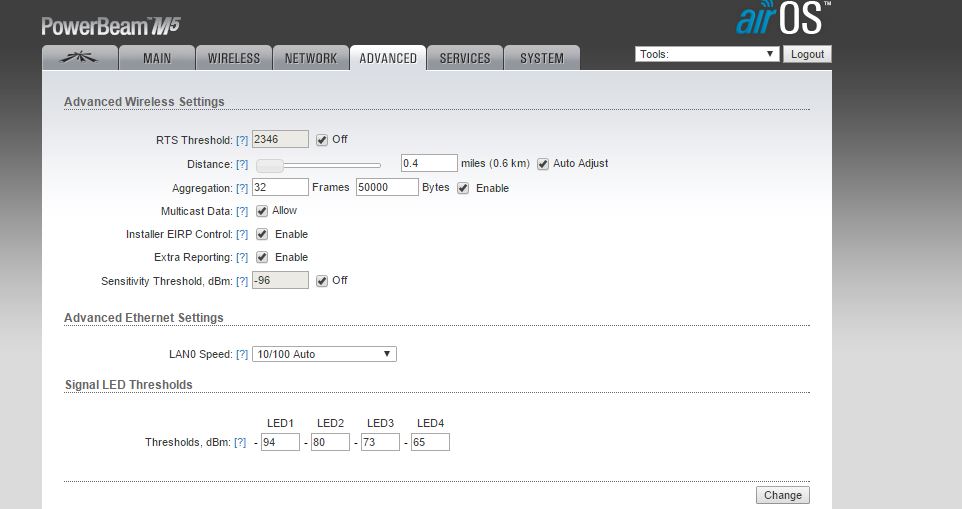

STATION:Anexo 65850Anexo 65851Anexo 65852

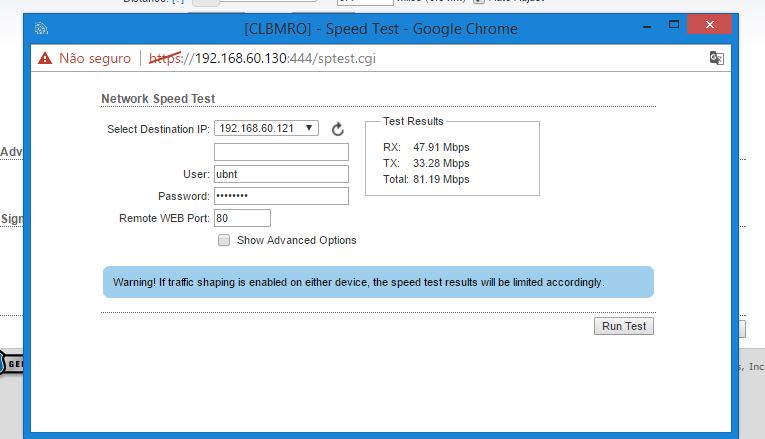

TESTE FEITO AGORA:
Anexo 65853
primeiramente aumente a potência em advenced, pela qualidade de sinal não deve ser uma longa distância então coloque na metade ambas, após fazer isso vai em wireless na opção antena vê se tem outra opção diferente de fretes only, provavelmente 22dbi aumente a potência de output Power ao máximo e reinicie as duas antenas, caso não obtenha resultados tente trocar o canal de ambas , aconselho Austrália e encontre uma frequência diferente. Espero ajudar
Enviado via XT1563 usando UnderLinux App
O primeiro erro que está cometendo é deixar os rádios em potência máxima.
Para modular em MCS 7/MCS 15 a potência máxima regulada no rádio não pode ultrapassar 23dBm.

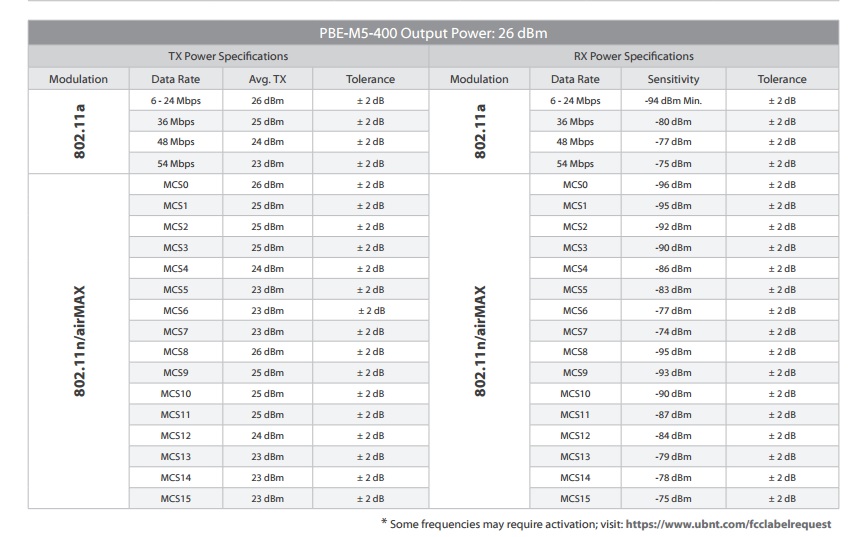

Veja o Datasheet das PowerBeam:
http://dl.ubnt.com/datasheets/powerb...werBeam_DS.pdf
Anexo 65854
Anexo 65855
Outra coisa é o SNR aí que está levemente alto... -57dBm de sinal para -107dBm de noise dá um SNR de 50dB. Você poderia reduzir a potência dos rádios em cerca de 10dBm~15dBm e testar.
Com esses valores o sinal recebido em ambos os lados ficaria em torno de -66dBm com um SNR de cerca de 40dB e com sinal ainda OK para modular um MCS15
Citação:
Postado originalmente por sphreak
Tenho um pouco de dificuldade de entender esse negócio de SNR e datasheet, algum de voces dois poderiam me ajudar ?????
Quando eu coloco 15 db de potencia nas 2 o sinal realmente vai pra 66~67 mas a manda passante cai pra 5 por 25 MB, e na aba "Antena" tenho que deixar feed only ?Citação:
Postado originalmente por hmfarm
SNR nada mais é do que a diferença entre o sinal recebido e o nível de ruído na faixa de RF selecionada, no caso do Airos ele é representado pelo Noise Floor. Ruído é sempre bom que ele seja baixo. No seu caso ele está em -107dBm... muito bom... significa que não há muita poluição de rádiofrequência. Se fosse maior, tipo -95dBm ou mais alto tipo -90, -85 aí tem de se preocupar.
Voltando ao SNR (signal to noise ratio). Vamos pegar a comparação do seu SNR:
Noise - sinal recebido = SNR
Noise= -107dBm
Sinal recebido= -56dBm
-107 -(-56)= 51dB <<< Este é o seu SNR
Quando o SNR é elevado, identificamos que o sinal transmitido tem potência excessiva, o que pode prejudicar o enlace ou até mesmo interrompê-lo.
Por outro lado um SNR de valor muito baixo (abaixo de 25dB) pode significar que o sinal recebido é fraco ou que o ruído está muito alto.
Imagine você receber um sinal em -75dBm e ter um noise(ruído) de -95dBm. Seu SNR seria de 20dB. O que não seria muito desejável.
SNR em valores aceitáveis fica entre 30dB e 40dB, acima de 45dB, dependendo do caso, pode-se considerar excessivo. É claro que há de se analisar caso a caso... Não é exatamente uma receita pronta estes dados.
__________________________________________________
Quanto a interpretação do Datasheet.
Todo equipamento eletrônico possui um datasheet, com suas características operacionais, informações de projeto, consumo de energia, etc...
Especificamente no caso do Datasheet da linha PowerBeam:
Você deve ter em mente que casa equipamento de radiofrequência tem suas características operacionais. no caso dos rádios wireless, sua capacidade de operação depende de alguns fatores pré determinados pelo seu hardware interno ou software implantado.
No caso das Powerbeam + Airos Ubiquiti, assim como outros fabricantes, a capacidade de transmissão é determinada pelo hardware embarcado e sua configuração.
Digamos por exemplo que você queira fazer um enlace de alguns quilómetros e determinou que o sinal máximo que será recebido em ambos os lados será de -82dBm, e você usará a largura de canal em 20mhz e criptografia WPA.
criptografia WEB - o rádio poderá operar em modo A (6 a 54mbps)
criptografia WPA - o rádio poderá operar em modo N (MCS 0 a MCS 15)
20mhz o rádio poderá modular MCS até MCS 7 em modo N (os rádios operam em
B/G/N - 2.4ghz e A/N 5.8ghz)
40mhz o rádio poderá operar até MCS 15

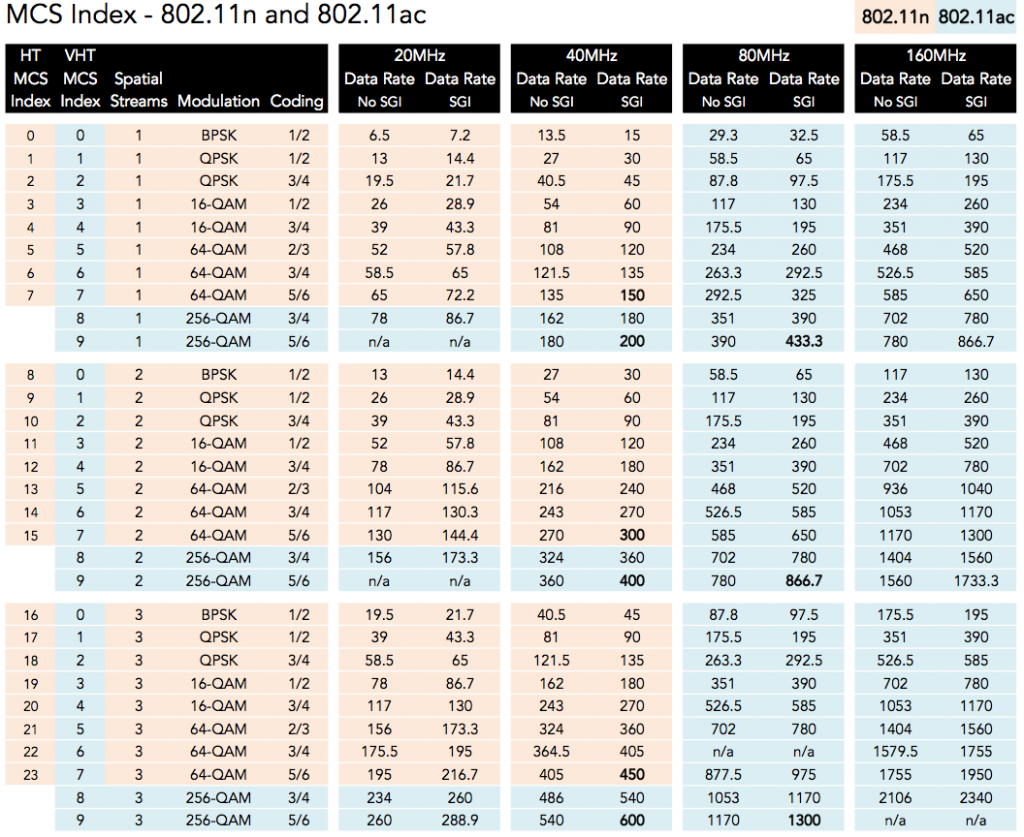

Se observar no datasheet da Ubiquiti, -82dBm poderá ser modulado um MCS 5, dando um throughput agregado de até 52mbps (tabela de MCS).
Agora se você observar no datasheet a coluna da esquerda, existe um limite máximo para a potência de saída do rádio para que ele module MSC 5, que neste caso é de 23dBm regulados. Se por acaso você acabar por colocar o rádio em potência máxima (26dBm) ele irá rebaixar a modulação imediatamente para MCS 0 (ou MCS 2~3, tendo em vista a tolerância de +-2dBm) o que daria um throughput de inúteis 6.5mbps!
O rádio pode até informar que o TX/RX rate está em 300mbps (devido ao sinal recebido), mas na hora do vamos ver ele vai transmitir pelo ajuste fino realizado.
Então há de se levar em conta todos esses dados na hora de fazer um ajuste fino no rádios. Não adianta tacar potência máxima, fazer o melhor alinhamento e achar que tudo vai rodar 100%. Tem que localizar o melhor equilíbrio entre sinal recebido (tanto na estação como o sinal recebido pelo AP) e potência de transmissão (tanto do AP como da estação)
Vá aumentando a potência até achar o ponto de equilíbrio ideal.Citação:
Postado originalmente por hmfarm
Sim pode deixar em Feed Only e no AP desmarque a opção Calculate EIRP limit na aba wireless
Desmarque DFS na estação
@sphreak,
Uma dúvida, eu sempre olhei o datasheet e entendia o seguinte, potencia máxima de transmissão em xQAM é y.
Mesmo deixando a potência no máximo, ele já não estaria limitado à essa potência que diz o datasheet? Ou entendi errado? Pergunto porque algumas vezes, precisei deixar no máximo e mesmo assim estava com 256QAM.
muda para 20mhz invés do 40mhz e troca o canal
Enviado via SM-G530BT usando UnderLinux App
Muda para 30 MHz....E vc está usando uma antena porta giga.....Com fonte original q não é giga....Coloca fonte maior é giga....Para 40 MHz esses TX e RX estão muito ruim....Por isso que não passa nada....Teria q ficar 300/300 para passar banda boa
Enviado via ASUS_Z00YD usando UnderLinux App
Primeiro passo suas antenas estão em versões de firmware diferente, e ambas desatualizadas pois mais recente é v6.0(XM), atualize ambas e use as configurações que estava usando antes, que deve resolver, quanto ela ter feito reset pode ser vírus ou pode ser que ela atualizou firewall automaticamente e por erro acabou dando reset
Sent from my Moto G (4) using UnderLinux mobile app
SNR é a diferença que existe entre o sinal recebido e o "Ruido" existente. Esse ruído existente tambem podem ser outros rádios que estão usando a mesma banda ou banda adjacente.
Se a potencia recebida é -55dBm e o Ruido (noise) de -107dBm o SNR= -55-(-107)=52dB
O sinais que sai ou entram nos equipamentos se medem em dBm (Decibel miliwatts) e o SNR em dB (só Decibel)
Sim e não... vai depender do rádio. Com certeza a principal diferenciação para a modulação de MCS é Mimo X Siso. Nisso o amigo @ab5x2 está certo! SISO = até MCS7 e MIMO = até MCS15
Agora tem alguns rádios (TPLink e Intelbras principalmente) que ao mudar a largura do canal para 20mhz a faixa de MCS disponível vai só até 7. As Ubiquiti com firmware mais antigo, alguns modelos também tem esse detalhe. Já rádios mais novos e com hardware embarcado de tecnologia mais nova já não percebi essa diferenciação. O que diferencia na verdade nesses radios mais novos é somente a banda passante em cada largura de canal regulada.
Deve ser coisa de chipset antigo ou algo do gênero....
Enviado via SM-J110L usando UnderLinux App
Eu não gosto de analisar SNR baseado na informação dos rádios pelo simples motivo de ser totalmente falsa. Os rádios ac da ubnt possuem uma medição muito mais fidedigna e ainda possuem um gráfico para acompanharmos as oscilações.
Aqui só tenho ptp curto. Depois de analisar com airview eu escolho o canal mais adequado e uso uma margem de 20db em Relação a sensibilidade do datarate.
Em N Mantenha o ccq em mais de 98% e em AC observe os data rates. Não podem ficar oscilando na linha do tempo.
