Painel Solar ? Qual a melhor solucao?

Quero ligar independente esse sistema...
Um pra 24 e outro pra -48.
Pretendo usar 2 baterias 70 amp em serie pra os equipamentos de 24 v , onde são 0.8 x 7 = 5.6 amp por hr.
Pretendo usar 4 bateria de 180 am para o equipamento de -48 , onde deve consumir uns 5 amp por hr.


A questao e saber quantas telhas e qual a melhor solução em telha e controlador de carga solar pra tal cenario..
Qual e quants telhas devo usar para o de 24 e
Qual e quantas devo usar pro banco de 48 v.
Qual a melhor solução pra carregar os bancos com folga.
Se possível, deixem imagem da topologia e links.

Prefiro tudo com -48 Vdc, a partir deste um inversor de -48 para 24; pode também fazer com 24 e usar inversor/dobrador 24 para -48 mas exigirá pouco mais das baterias.
Ao todo serão cerca de 500 W/H, ou seja 25 A em 24 volts ou 11 A em 48 volts sem contar as perdas, os painéis precisarão gerar pelo menos 30 A/H caso utilize em 48 volts ou seja 387 KW por mês. Se for no meio urbano pode fazer uma boa boa revisão e projeto elétrico, conforme o estado ou região mesmo no meio rural; É estimado que cada consumidor consuma na média de 180 a 250 KW por mês, e pode acontecer do Estado cobrar por essa demanda extra como pessoa física, como pessoa jurídica assim como produtor rural exigem uma série de documentações que no fim pode valer a pena caso consuma mais do que 500 KW.

Citação:

---

Postado originalmente por Nilton Nakao

Prefiro tudo com -48 Vdc, a partir deste um inversor de -48 para 24; pode também fazer com 24 e usar inversor/dobrador 24 para -48 mas exigirá pouco mais das baterias.
Ao todo serão cerca de 500 W/H, ou seja 25 A em 24 volts ou 11 A em 48 volts sem contar as perdas, os painéis precisarão gerar pelo menos 30 A/H caso utilize em 48 volts ou seja 387 KW por mês. Se for no meio urbano pode fazer uma boa boa revisão e projeto elétrico, conforme o estado ou região mesmo no meio rural; É estimado que cada consumidor consuma na média de 180 a 250 KW por mês, e pode acontecer do Estado cobrar por essa demanda extra como pessoa física, como pessoa jurídica assim como produtor rural exigem uma série de documentações que no fim pode valer a pena caso consuma mais do que 500 KW.

---

Esqueça questão de cobrança de pelo governo
Pois vc vai usar offigrid

Vc vai precisar usar 4 painel de 150w
mas vai depender de sua localização geográficas

Primeiro realmente esqueça essa de cobrança pelo governo... Blá blá blá bem grande...

Isso só será posto em prática, de repente, quem sabe, talvez, se o congresso aprovar algo no sentido. E só vale pra sistemas Tie Grid. Offgrid esqueça mais ainda.

Tendo dito isso...

Primeiro tenho que discordar da conta do colega @Net7. 4 painéis vai só no equipamento em 24 Volts.

Explico:

Primeiro tenha em mente que todo sistema solar deve ser considerada uma eficiência de 80%. Segundo os sistemas solares devem ser calculados para no mínimo 2 dias sem sol.

Para chegarmos a quantidade de painéis, é necessário saber quanto de potência será necessário gerar em um único dia, em 6 horas de sol útil para o sistema sobreviver autônomo 2 dias com 80% de eficiência.

A conta:

Potência= Tensão x Corrente onde
Potência> Watts
Tensão> Volts
Corrente> Ampéres

P=T x i

Para o sistema em 24V
P=?
T=24V
i=5,6A
P=24 x 5,6
P= 134,4Watts ~135Watts

80% de eficiência>>> 135 / 0,8 = 168,75Watts ~169Watts

Em 48 horas de autonomia>> 169 x 48 = 8112 Watts que deverão ser gerados em 6 horas de sol útil

Portanto: 8112 / 6 = 1352 Watts/hora

Se você utilizar painéis de 360Wp comerciais (tem capacidade de carga direta em 24 Volts) Será: 1352 / 360 = 3,75 painéis ~ 4 painéis.
Será necessário um controlador com capacidade de 60 Ampéres

Se você utilizar baterias estacionárias de 12 V 70Ah, com profundidade de descarga de 20% de sobra:

São 8112Watts / 24Volts = 338A / 56Ah = 6 Baterias (3 séries 12/12 e 3 paralelos 24/24/24)

Para o sistema em 48V
P=?
T=48V
i=5A
P=48 x 5
P= 240 Watts

80% de eficiência>>> 240/ 0,8 = 300 Watts

Em 48 horas de autonomia>> 300 x 48 = 14400 Watts que deverão ser gerados em 6 horas de sol útil

Portanto: 14400 / 6 = 2400 Watts/hora

Se você utilizar painéis de 360Wp comerciais (tem capacidade de carga direta em 24 Volts. Painéis em série serão necessários) Será: 2400 / 360 = 6,6 painéis. Como serão necessários painéis em série 24/24, você poderá manter somente 6 painéis (com carga inferior a recomendada) com 3 séries 24/24 e 3 paralelos 48/48/48.

Será necessário um controlador 48V de no mínimo 50A. (recomendado maior que isso)

Se você utilizar baterias estacionárias de 12 V 70Ah, com profundidade de descarga de 20% de sobra:

São 14400Watts / 48Volts = 300A / 56Ah = 5,3 Baterias ~ 6 baterias (1 série 12/12/12/12 1 série 12/12 1 paralelo intermediário 24/24 no meio da série 12/12/12/12)


Se eu não tropecei em nenhum lugar da conta seria isso!

Citação:

---

Postado originalmente por sphreak

Primeiro realmente esqueça essa de cobrança pelo governo... Blá blá blá bem grande...

Isso só será posto em prática, de repente, quem sabe, talvez, se o congresso aprovar algo no sentido. E só vale pra sistemas Tie Grid. Offgrid esqueça mais ainda.

Tendo dito isso...

Primeiro tenho que discordar da conta do colega @Net7. 4 painéis vai só no equipamento em 24 Volts.

Explico:

Primeiro tenha em mente que todo sistema solar deve ser considerada uma eficiência de 80%. Segundo os sistemas solares devem ser calculados para no mínimo 2 dias sem sol.

Para chegarmos a quantidade de painéis, é necessário saber quanto de potência será necessário gerar em um único dia, em 6 horas de sol útil para o sistema sobreviver autônomo 2 dias com 80% de eficiência.

A conta:

Potência= Tensão x Corrente onde
Potência> Watts
Tensão> Volts
Corrente> Ampéres

P=T x i

Para o sistema em 24V
P=?
T=24V
i=5,6A
P=24 x 5,6
P= 134,4Watts ~135Watts

80% de eficiência>>> 135 / 0,8 = 168,75Watts ~169Watts

Em 48 horas de autonomia>> 169 x 48 = 8112 Watts que deverão ser gerados em 6 horas de sol útil

Portanto: 8112 / 6 = 1352 Watts/hora

Se você utilizar painéis de 360Wp comerciais (tem capacidade de carga direta em 24 Volts) Será: 1352 / 360 = 3,75 painéis ~ 4 painéis.
Será necessário um controlador com capacidade de 60 Ampéres

Se você utilizar baterias estacionárias de 12 V 70Ah, com profundidade de descarga de 20% de sobra:

São 8112Watts / 24Volts = 338A / 56Ah = 6 Baterias (3 séries 12/12 e 3 paralelos 24/24/24)

Para o sistema em 48V
P=?
T=48V
i=5A
P=48 x 5
P= 240 Watts

80% de eficiência>>> 240/ 0,8 = 300 Watts

Em 48 horas de autonomia>> 300 x 48 = 14400 Watts que deverão ser gerados em 6 horas de sol útil

Portanto: 14400 / 6 = 2400 Watts/hora

Se você utilizar painéis de 360Wp comerciais (tem capacidade de carga direta em 24 Volts. Painéis em série serão necessários) Será: 2400 / 360 = 6,6 painéis. Como serão necessários painéis em série 24/24, você poderá manter somente 6 painéis (com carga inferior a recomendada) com 3 séries 24/24 e 3 paralelos 48/48/48.

Será necessário um controlador 48V de no mínimo 50A. (recomendado maior que isso)

Se você utilizar baterias estacionárias de 12 V 70Ah, com profundidade de descarga de 20% de sobra:

São 14400Watts / 48Volts = 300A / 56Ah = 5,3 Baterias ~ 6 baterias (1 série 12/12/12/12 1 série 12/12 1 paralelo intermediário 24/24 no meio da série 12/12/12/12)


Se eu não tropecei em nenhum lugar da conta seria isso!

---

Como digo, painéis solares ainda é uma ilusão para usarmos como única fonte de energia sem contar que tão logo vença a garantia das baterias sua substituição precisa estar prevista no orçamento.
Nas fazendas, poderia se usar biodigestores, painéis solares, energia eólica, micro usinas hidrelétricas mas não tem ainda como dispensar o uso da distribuidora.
Nos biodigestores temos a manutenção dos motores de combustão.
Painéis solares temos os inversores e baterias que tem um custo relativamente alto.
Energia eólica mesmo com vento constante, requer manutenção mecânica.
Hidrelétrica requer manutenção mecânica.
Distribuidora de energia, nos entrega pronto para uso da capacidade instalada e caso tenha cabine primária o custo por MW é menor ainda mas requer um eletricista contratado.

Não quero nem me imaginar dependendo de um sistema solar off grid onde não exista uma segunda alternativa de energia, pois aqui no nordeste o clima tempo não está favorável para tal atividade há semanas. A geração de corrente horas seria por volta de 0 A/h. rs!

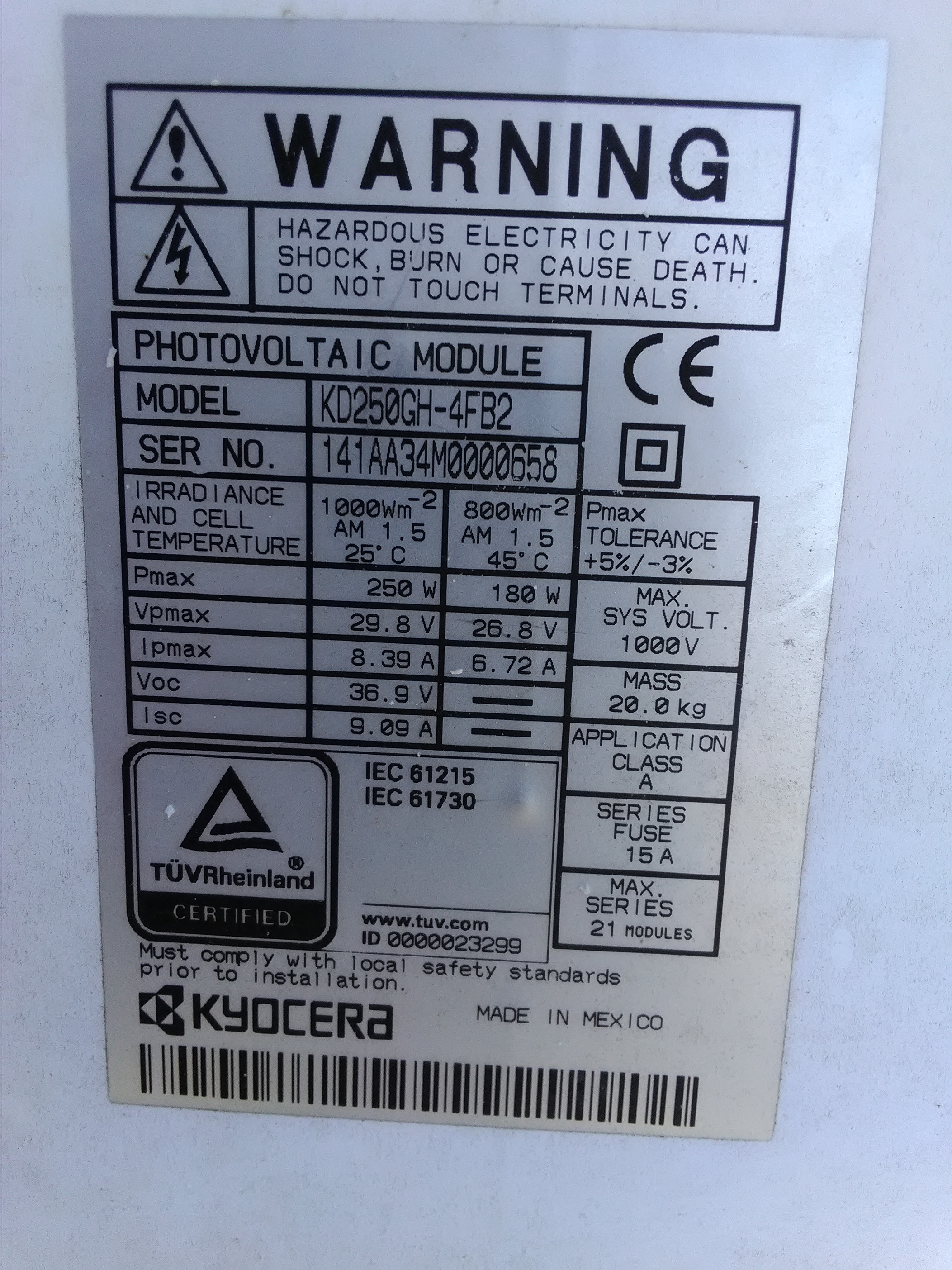

Anexo 69955Anexo 69956Anexo 69957 vcs q manjam de placa. Seria possível recuperar está. Ela tem tensão mas mal toca um cooler de fonte

Citação:

---

Postado originalmente por luti1901

Anexo 69955Anexo 69956Anexo 69957 vcs q manjam de placa. Seria possível recuperar está. Ela tem tensão mas mal toca um cooler de fonte

---

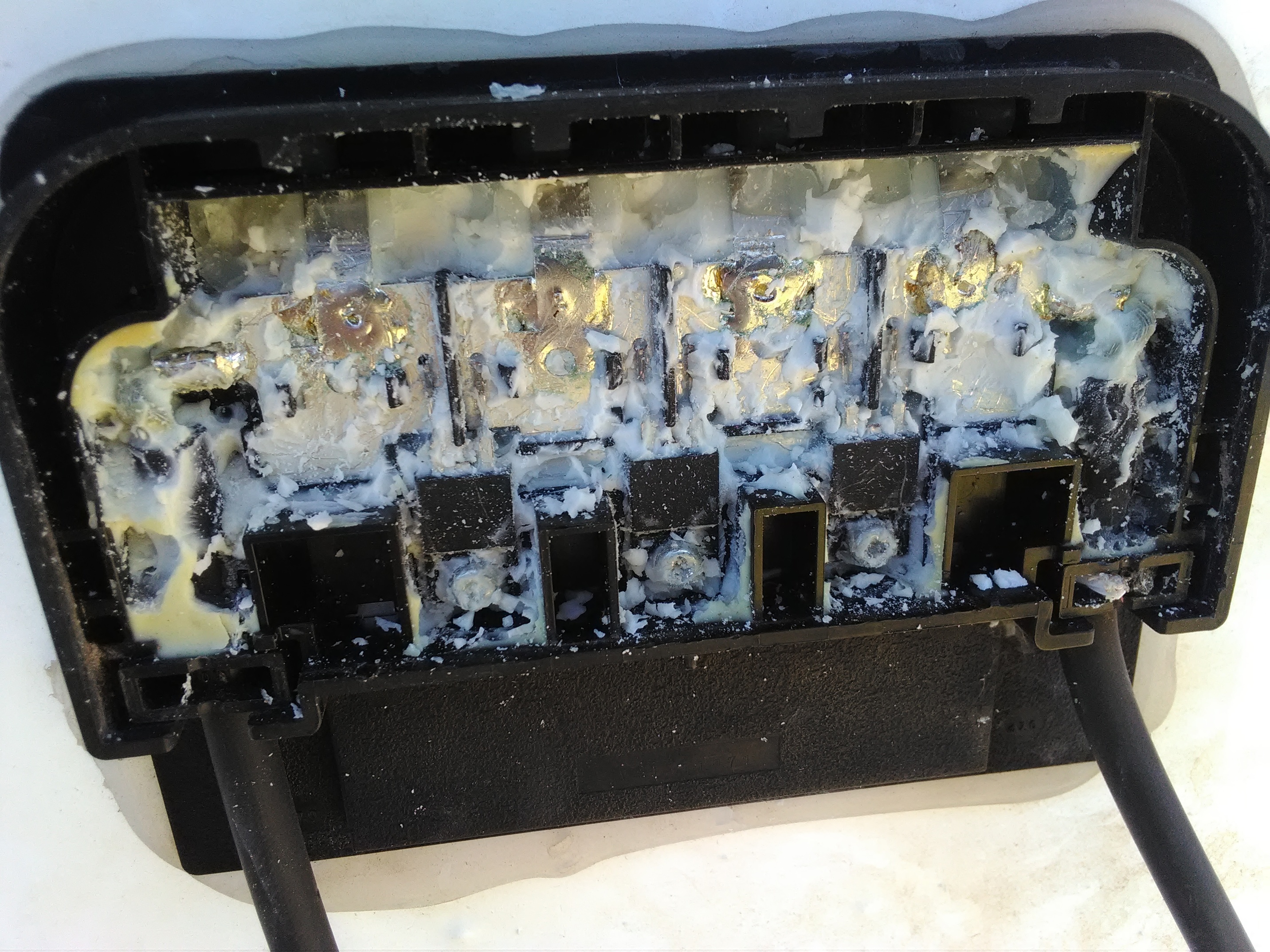

Primeiro tem que limpar essa caixa de emendas e testar os diodos pra ver se tá ok. Quanto a não tocar um cooler. Esse é um teste errado. Tem que ligar ela a um controlador e uma bateria descarregada e testar com um amperímetro pra ver se tá passando corrente. Estre 5A ~ 8A tá ok!

Quanto a recuperar tem que fazer uma inspeção visual minuciosa nas células. Principalmente aquelas que estão curvadas na parte debaixo da foto. Não sei o que aconteceu com esse painel, mas ele não deveria ter sido posto em pé jamais com esse dano estrutural. As células parecem "casca de ovo" e quebram e fissuram facilmente, fazendo o painel perder eficiência e até mesmo inutilizando ele.

Se passar no teste de carga, troca o vidro temperado (TEMPERADO) quebrado e bola pra frente!

Vou testar com controlador sim. Ganhei essa placa que caiu com uma torre. Eram 2. A outra está ok. Em uma olhada breve não vi nem uma trilha rompida.
