Então amigos existem 2 soluções que são passivas de energia, adsl ou fibra fttx... o custo não é alto, estarei utilizando fibra em breve e talvez tambem adsl.
Versão Imprimível
Então amigos existem 2 soluções que são passivas de energia, adsl ou fibra fttx... o custo não é alto, estarei utilizando fibra em breve e talvez tambem adsl.
Caro amigo. Esse custo MAIS BARATO que vc se refere a DSL é de quanto.... pois onde sei o custo para viabilização de um projeto desse não cabe no orçamento de muitos colegas aqui.Citação:
Postado originalmente por OSNIR
Grato.
Amigo o custo realmente não é o menor, mas o custo beneficio compensa, um dslan de 48 portas custa entre 2.800,00 e 5.000,00 a depender da marca e tecnologia, o cabeamento com cabo 100 pares custa 9,00/mt + ferragens, digamos que em 1km iremos gastar uns 15.000,00... os demais km sairia por uns 10.000,00... mas vai economizar no cliente final, pois ´pode usar cabo utp e um modem que custará uns 50,00 no final e pode passar uma boa banda por cliente. em fibra usando fttx o custo por incrivel que pareça é menor, mas os equipamentos para clientes sai muito caro e tambem as ferramentas para trabalhar com fibra.
Ola Boa NOite, voce ainda usa dessa tecnologia, e se pode me dizer aonde encontro essa fonte de 48v com 15aCitação:
Postado originalmente por nalvo
Graciel2013,
Eu ainda tenho uma pequena parte da rede rodando assim, mas eu te recomendo outra forma, que é vc injetar uma corrente maior na rede, transformando os 127v em corrente continuar... dessa forma vc consegue ir mais longe com a rede...
Estou fazendo um novo projeto aqui e irie postar para voce ver!
Bom dia a todos, eu sugiro aos amigos que adotem uma solução pronta como as vendidas por várias empresas, todas se baseiam no mesmo principio, e todas funcionam muito bem, basta respeitar as caracteristicas do equipamento... façam um bom projeto, consigam um mapa da localidade que será cabeada e façam o serviço tomando todos os cuidados necessários. dai em diante é só alegria.
Obrigado, Fico muito agradecido!Citação:
Postado originalmente por nalvo
Vlw
Amigo nalvo diga para agente por favor qual e a nova solucao para rede cabeada que voce esta usando ai obrigado.
Saudações amigos do Under....
Ainda esta semana vou postar uma ideia mais prática de alimentação e distribuição por cabo que estou usando aqui...

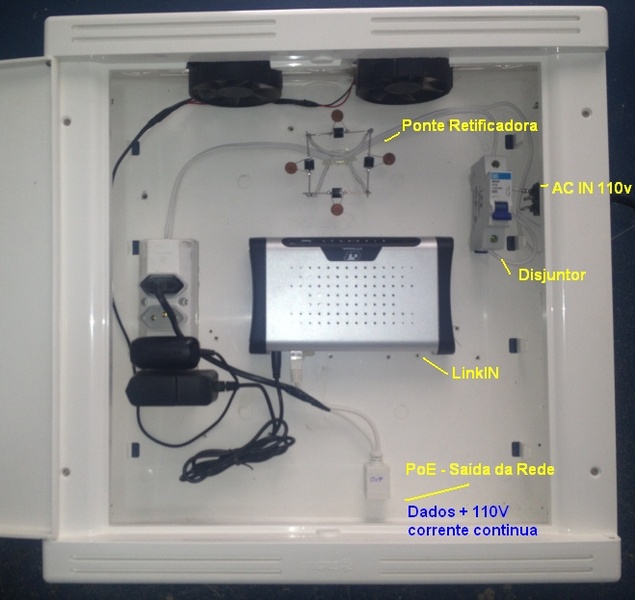

Amigos.... Segue foto do painel de distribuição de dados e energia que estou utilizando aqui.
Esquema muito simples, o qual eu retifico os 110v da rede eletrica, e injeto junto com a minha rede de dados....

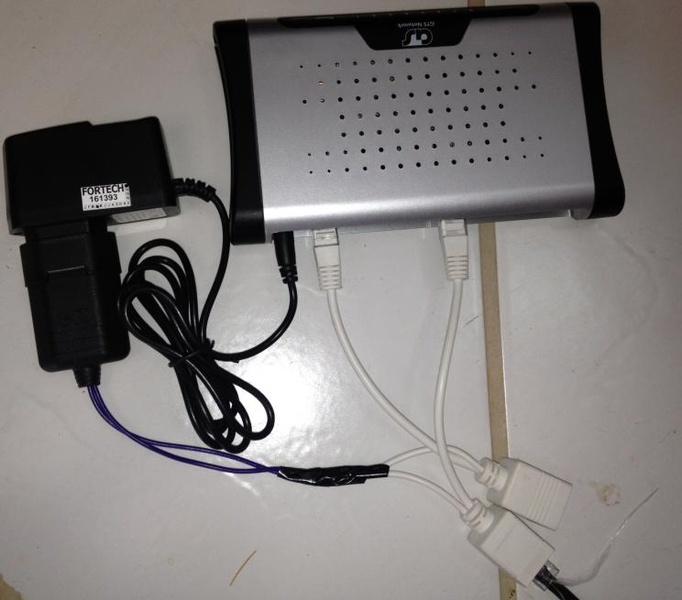

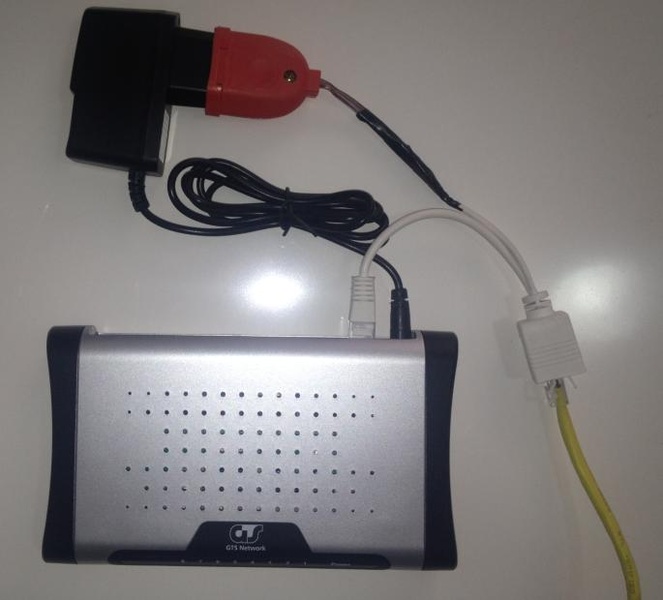

Nas caixas instaladas nos postes vai 01 par de PoE, onde chaga os dados e separa a alimentação (foto 02)...
Simples e Prático!!!!
Anexo 44607Anexo 44609Anexo 44608
Citação:
Postado originalmente por nalvo
Nalvo vc coloca 110 vac no cabo?
o esquema ideal seria uma fonte que transforma-se 110 vac em saida de 170 vdc e jogar longe
:)
Rsrs... Terrorismo no fórum...
Cara isso é loucura, voce esta retificando AC sem isolar por um transformador ou uma fonte chaveada? ta doido, maluco ou coisa parecida? a única coisa que quero saber é como esta reduzindo a voltagem para os 12v do switch ? o resto é loucura a meu ver.
Assim é complicadoCitação:
Postado originalmente por OSNIR
O certo é colocar uma fonte chaveada com saida de 170 vdc
Mas não encontro essas fontes em lugar nenhum
Alguem conhece onde comprar?
Me explica como esta baixando para 12v do switch esta tensao de 110v...
Amigos, não é terrorismo não...
Tem algum técnico em eletrônica ou engenheiro ai? Não? OK! Presente! podem falar comigo!
Com relação à fonte dos switchs: Elas são chaveadas e funcionam com AC ou DC e podem operar entre 100 a 220 V.

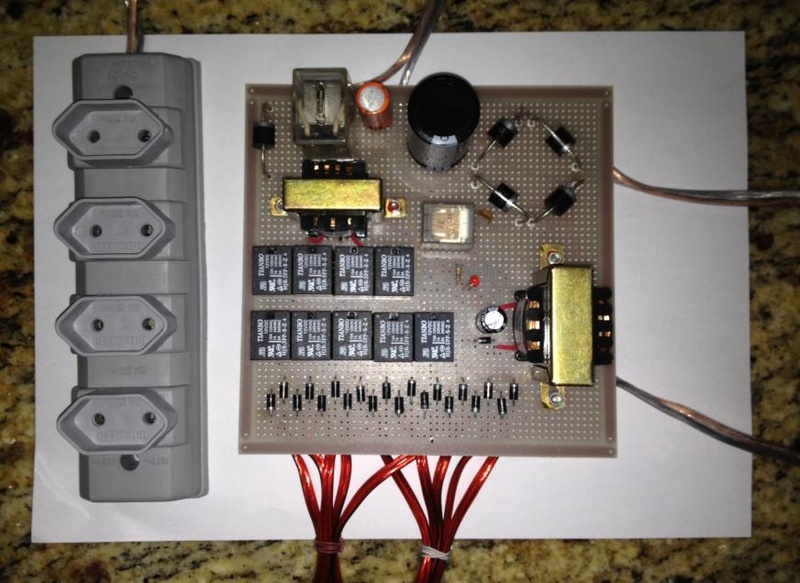

Essa fonte me fornece 160V CC.
Esse painel que aparece na foto anterior nao esta completo, esta faltanto a outra placa (da fonte), projeto meu tambem!
Segue a foto: (nao tirei foto do painel todo montado, tem nele ainda o banco de baterias).
Anexo 44751
Amigo, explica para que tantos relés? tantos diodos? quanto as fontes funcionarem com AC ou DC esta correto, porem o fato de fazer a conversão AC / DC já irá consumir uma corrente maior que se utilizasse uma conversão DC / DC,
Chaveamento para entrar em modo bateria, e chaveamento para colocar todas as baterias para carregar com apenas um carregador flutuante...
Eu ai postar o esquema eletrico completo aqui... mas só vai me dar perturbação isso.... é melhor deixar quieto e quem achar que isso é loucura ou nao funciona, podem pagar os 2 mil no painel da ccn ind, e mais um rio de dinheiro com pd´s.
Esta fonte que mondei ja esta rodando em uma rede com 2500 metros, muitos e muito switchs, e 80 clientes instalados.
Total gasto: 2600,00 (rede toda), custo por cliente R$ 32,00.
45 dias rodando sem parar, sem pausa, teve 3 interrupções de energia nesse periodo e a rede nao parou.....
Amigo parabéns pelo projeto, seria muito interessante se postasse o diagrama elétrico do seu projeto, pois podemos colaborar e melhorar o mesmo... sou técnico em eletrônica e posso te passar algumas dicas úteis, como por exemplo colocar um transformador isolador em seu projeto e alterar as fontes originais dos switchs para ter menor perda de tensão pelo percurso do cabeamento.
Citação:
Postado originalmente por nalvo
Muito show , assim fica um espetáculo
Citação:
Postado originalmente por nalvo
Nalvo deixa ver se entendi , ela pode ser ligada em baterias stacionárias de 12v ?
E ela têm a capacidade de efetuar o carregamento das mesmas??
