    Padrão Projeto de Rede Cabeada - UTP com alimentação

    Saudações amigos do Under...

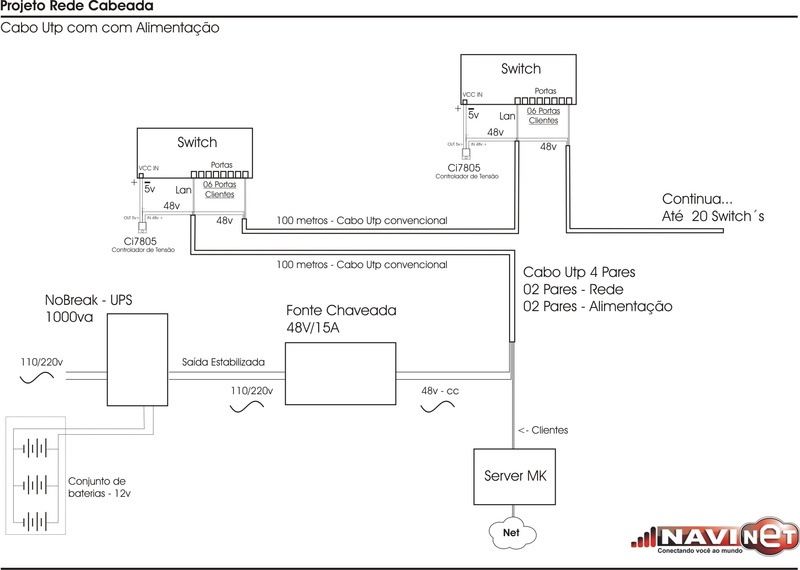

    Segue em anexo, uma cópia de um projeto que estou executando aqui.

    Trata-se de uma forma eficiente de se alimentar os switch´s, afim de evitar travamentos e de
    se transportar dados e alimentação via cabo utp.
    Clique na imagem para uma versão maior

Nome:	         projeto rede cabeada.jpg
Visualizações:	8530
Tamanho: 	66,2 KB
ID:      	40067

  2. #2
    Avatar de nalvo
    Ingresso
    May 2012
    Localização
    Baixo Guandu-ES
    Posts
    225
    Posts de Blog
    1

    Padrão Re: Projeto de Rede Cabeada - UTP com alimentação

    Grande Márcio... ta sumido véi.... valew pela força ai....
    A ideia de monta outra coisa eu ja to nela... mas ainda continuo agarrado com esse negócio... fazer o que né...

    Grande abraço!!!!



  3. #3
    Moderador Avatar de Bruno
    Ingresso
    Nov 2002
    Localização
    Guarapuava-PR
    Posts
    3.932
    Posts de Blog
    1

    Padrão Re: Projeto de Rede Cabeada - UTP com alimentação

    bacana nalvo lembrando que se alguem for usar switch que não seja 5 v pode trodar o ci 7805 pelo 7809 de 9 v ou o 7812 para 12 assim vai

    lembrando que este ci é de 1A caso o aparelho precise de mais basta colocar mais 1 em paralelo

    e lembrar que a soma de amperagem usada por todos os switch não pode ser superior a fonte

    eu aki uso de outra forma construi um circuito como o nobreak porem da seguinte forma um trafo do 110v para 24v de 25A circuito para estabilizar e filtrar e proteger apos estabilizado com proteções eu faço a uma ponta de flutuação que carrega um banco de 4 baterias de 100A 2 ligadas em paralelo e 2 em fase tendo total de 200A em 24V que com a carga da bateria em 100% desliga o carregamento fica na flutuação outra ponta alimentos os sitwch de 9 V com o ci 7809
    caso acabe a energia a troca de alimentação da fonte vai automatico atravez dfe um rele rapido para o banco da bateria da mesma forma que o nobreak porem ele faz muito processo quando acaba a luz veja bem 12v dc para 110v AC depois 110v para 24V dc
    isto da uma perca de potencia e de autonomia

  4. #4

    Padrão Re: Projeto de Rede Cabeada - UTP com alimentação

    Citação Postado originalmente por nalvo Ver Post
    Saudações amigos do Under...

    Segue em anexo, uma cópia de um projeto que estou executando aqui.

    Trata-se de uma forma eficiente de se alimentar os switch´s, afim de evitar travamentos e de
    se transportar dados e alimentação via cabo utp.
    Clique na imagem para uma versão maior

Nome:	         projeto rede cabeada.jpg
Visualizações:	8530
Tamanho: 	66,2 KB
ID:      	40067
    Cara mto bacana.!! gostei d mais..
    uma coisa.. a tensão ai de saida da fonte, eh 48 vdc 15A.. certo.. por isso usamos o CI para reduzir a tensão para a quantidade correta de cada switch..ok!
    Mas com a perda do cabo.. esses 48VDC 15A chegam a uma distancia de uns 3km? por que a rede ira ir aumentando.. e a voltagem tem q chegar neh... correto??
    Agradeço a ajuda.. mto bom o post



  5. #5
    Moderador Avatar de Bruno
    Ingresso
    Nov 2002
    Localização
    Guarapuava-PR
    Posts
    3.932
    Posts de Blog
    1

    Padrão Re: Projeto de Rede Cabeada - UTP com alimentação

    Citação Postado originalmente por goplex Ver Post
    Cara mto bacana.!! gostei d mais..
    uma coisa.. a tensão ai de saida da fonte, eh 48 vdc 15A.. certo.. por isso usamos o CI para reduzir a tensão para a quantidade correta de cada switch..ok!
    Mas com a perda do cabo.. esses 48VDC 15A chegam a uma distancia de uns 3km? por que a rede ira ir aumentando.. e a voltagem tem q chegar neh... correto??
    Agradeço a ajuda.. mto bom o post
    boa pergunta
    amanha vou verificar quantos volts chega na ponta final sabe que nunca testei kkkk

  6. #6
    Avatar de sgtelecom
    Ingresso
    Jul 2012
    Localização
    Araruama, Rio de Janeiro, Brasil
    Posts
    93

    Padrão Re: Projeto de Rede Cabeada - UTP com alimentação

    Que andei pesquisando:
    CI 7812 e o 7912 = Maxima voltagem = 35V = Amperagem = 1A

    Então alem deles, teremos que abaixar a voltagem, pois é de 48V o projeto original

    Acho que sai mais barato comprar isto:

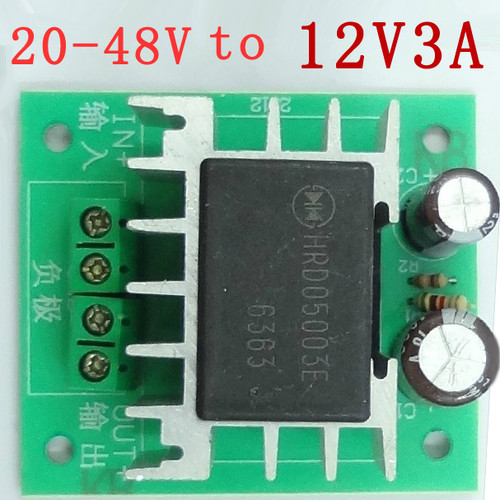

    Clique na imagem para uma versão maior

Nome:	         conversor.JPG
Visualizações:	528
Tamanho: 	78,8 KB
ID:      	40074


    • Input Voltage: 15-50V DC
    • Suggested Input Voltage: Below 40V DC
    • Output Voltage: 12V DC
    • Output Current: 3A
    • Conversion Efficiency: 80%
    • Input Capacitance: 50V 120uF
    • Output Capacitance: 16V 1000uF
    • Operating Temperature: -10 to 80 deg C
    • Storage Temperature: -30 to 100 deg C
    • Model: HRD 05003
    • Size (L x W x H): Approx. 2 x 1.9 x 1.2 inch / 5.2 x 4.7 x 3 cm


    Cada Peça sai ao preço de U$ 2,53 ( Dollar )
    Cada Peça sai o transporte de U$ 0,99 ( Dollar )



  7. #7

    Padrão Re: Projeto de Rede Cabeada - UTP com alimentação

    Citação Postado originalmente por Bruno Ver Post
    boa pergunta
    amanha vou verificar quantos volts chega na ponta final sabe que nunca testei kkkk
    Bacana.. post o resultado!
    aqui em bancada testamos que perde 3V a cada 100 metros, usando apenas 1 par (Branco/Marrom -Marrom)
    nunca testei usando 2 pares.. deve perder menos.. e a solução pode ser essa ai mesmo.. usando CI.

  8. #8

    Padrão Re: Projeto de Rede Cabeada - UTP com alimentação

    Grande Nalvo....solução profiossional mesmo. Achei muito bacana. Estamos próximos geograficamente...me mande um email se puder com algumas fotos do seu projeto se puder....estou interessado em ver como funciona. Abraço amigo!



  9. #9
    Avatar de nalvo
    Ingresso
    May 2012
    Localização
    Baixo Guandu-ES
    Posts
    225
    Posts de Blog
    1

    Padrão Re: Projeto de Rede Cabeada - UTP com alimentação

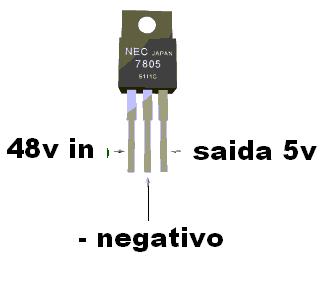

    Clique na imagem para uma versão maior

Nome:	         ci7805.JPG
Visualizações:	684
Tamanho: 	7,8 KB
ID:      	40088
    utilizem apenas 2 pares para a rede (vai dar só 10 mega bit), mas nao tem problema... escolha os dois outros pares para levar a energia (36 a 48v), unindo 01 para para positivo, e outro par para negativo.


    nao tem erro... fica muito bom....


    recomendo no final da rede, ao invez de você colocar um switch, coloque uma Routerboard, para que você possa
    pingar nela... e monitorar.... uma vez que ela nao responder, é sinal de algum switch travado, assim você interrompe a
    alimentação e reativa (5segundos), suficiente para destravar tudo e voltar sem q o cliente nem fique sabendo...




    abraços....




    Nalvo

  10. #10
    Moderador Avatar de Bruno
    Ingresso
    Nov 2002
    Localização
    Guarapuava-PR
    Posts
    3.932
    Posts de Blog
    1

    Padrão Re: Projeto de Rede Cabeada - UTP com alimentação

    Citação Postado originalmente por sgtelecom Ver Post
    Que andei pesquisando:
    CI 7812 e o 7912 = Maxima voltagem = 35V = Amperagem = 1A

    Então alem deles, teremos que abaixar a voltagem, pois é de 48V o projeto original

    Acho que sai mais barato comprar isto:

    Clique na imagem para uma versão maior

Nome:	         conversor.JPG
Visualizações:	528
Tamanho: 	78,8 KB
ID:      	40074


    • Input Voltage: 15-50V DC
    • Suggested Input Voltage: Below 40V DC
    • Output Voltage: 12V DC
    • Output Current: 3A
    • Conversion Efficiency: 80%
    • Input Capacitance: 50V 120uF
    • Output Capacitance: 16V 1000uF
    • Operating Temperature: -10 to 80 deg C
    • Storage Temperature: -30 to 100 deg C
    • Model: HRD 05003
    • Size (L x W x H): Approx. 2 x 1.9 x 1.2 inch / 5.2 x 4.7 x 3 cm


    Cada Peça sai ao preço de U$ 2,53 ( Dollar )
    Cada Peça sai o transporte de U$ 0,99 ( Dollar )


    vale lembar que os ci 79XX são negativos
    e bem lembrado o 78xx max é 35v
    faz tempo que não mexo com eletronica e não lembro de nenhum regulador de tensão que o input dele seja maior que 40
    ja usei o lm317 ele tem o input de 40V porem é um pouco mais complicado vc estabilizar a voltagem



  11. #11
    Moderador Avatar de Bruno
    Ingresso
    Nov 2002
    Localização
    Guarapuava-PR
    Posts
    3.932
    Posts de Blog
    1

    Padrão Re: Projeto de Rede Cabeada - UTP com alimentação

    Citação Postado originalmente por nalvo Ver Post
    Clique na imagem para uma versão maior

Nome:	         ci7805.JPG
Visualizações:	684
Tamanho: 	7,8 KB
ID:      	40088
    utilizem apenas 2 pares para a rede (vai dar só 10 mega bit), mas nao tem problema... escolha os dois outros pares para levar a energia (36 a 48v), unindo 01 para para positivo, e outro par para negativo.


    nao tem erro... fica muito bom....


    recomendo no final da rede, ao invez de você colocar um switch, coloque uma Routerboard, para que você possa
    pingar nela... e monitorar.... uma vez que ela nao responder, é sinal de algum switch travado, assim você interrompe a
    alimentação e reativa (5segundos), suficiente para destravar tudo e voltar sem q o cliente nem fique sabendo...




    abraços....




    Nalvo

    bom dia nalvo
    usando 2 pares para a rede vai dar 100mb
    usando 1 par vai dar 10mb

  12. #12
    Avatar de nalvo
    Ingresso
    May 2012
    Localização
    Baixo Guandu-ES
    Posts
    225
    Posts de Blog
    1

    Padrão Re: Projeto de Rede Cabeada - UTP com alimentação

    Citação Postado originalmente por Bruno Ver Post
    bom dia nalvo
    usando 2 pares para a rede vai dar 100mb
    usando 1 par vai dar 10mb
    Você esta certo Bruno, a tensão maxima desse circuito integrado é de até 40volts, nos meus testes
    funcionou muito bem, mas lembrem-se pessoal, esse circuito necessita de um dissipador de calor (plaquinha de aluminio),
    vocês podem utilizar fontes de 36volts chaveada, fica show tambem....



  13. #13

    Padrão Re: Projeto de Rede Cabeada - UTP com alimentação

    Onde encontramos para comprar?

    Abraço.

    Citação Postado originalmente por sgtelecom Ver Post
    Que andei pesquisando:
    CI 7812 e o 7912 = Maxima voltagem = 35V = Amperagem = 1A

    Então alem deles, teremos que abaixar a voltagem, pois é de 48V o projeto original

    Acho que sai mais barato comprar isto:

    Clique na imagem para uma versão maior

Nome:	         conversor.JPG
Visualizações:	528
Tamanho: 	78,8 KB
ID:      	40074


    • Input Voltage: 15-50V DC
    • Suggested Input Voltage: Below 40V DC
    • Output Voltage: 12V DC
    • Output Current: 3A
    • Conversion Efficiency: 80%
    • Input Capacitance: 50V 120uF
    • Output Capacitance: 16V 1000uF
    • Operating Temperature: -10 to 80 deg C
    • Storage Temperature: -30 to 100 deg C
    • Model: HRD 05003
    • Size (L x W x H): Approx. 2 x 1.9 x 1.2 inch / 5.2 x 4.7 x 3 cm


    Cada Peça sai ao preço de U$ 2,53 ( Dollar )
    Cada Peça sai o transporte de U$ 0,99 ( Dollar )

  14. #14
    Moderador Avatar de Bruno
    Ingresso
    Nov 2002
    Localização
    Guarapuava-PR
    Posts
    3.932
    Posts de Blog
    1

    Padrão Re: Projeto de Rede Cabeada - UTP com alimentação

    sim Nalvo
    eu tenho a rede cabeada praticamente com este esquema seu muda pouca coisa
    eu tenho uma que sai 24v e vai pros shwitch ai regulo com 7809 porem coloco 2 em paralelo
    pra ter um total de 2A max ai ele já esquenta menos
    e tenho outra rede que é um pouco mais complicada ela sai com 36V ai tem uns switch que são 18V ai regulo com o lm317 com os devidos resistores, os switch de 5 com os 7805
    como vc falou funciona muito bem

    sobre o input do 78xx max dele é 35 no datasheet algunas marcas vai até 40
    porem como ter a perca de vontagem decorrente ao cabo vai funcionar tranquilo
    não esquecendo do dissipador e uma pasta termica vai funcionar tranquilo



  15. #15
    Avatar de nalvo
    Ingresso
    May 2012
    Localização
    Baixo Guandu-ES
    Posts
    225
    Posts de Blog
    1

    Padrão Re: Projeto de Rede Cabeada - UTP com alimentação

    100 metros depois da fonte, chega aproximadamente 45volts, onde é indicado um regulador de tensão mais eficiente,
    porem, a partir dai a tensão começa a cair, aceitando assim muito bem o CI7805.
    Fornecedores:
    CI7805
    http://produto.mercadolivre.com.br/M...ete-barato-_JM

    Regulador de Tensão
    http://produto.mercadolivre.com.br/M...ic-arm-avr-_JM

  16. #16
    Moderador Avatar de Bruno
    Ingresso
    Nov 2002
    Localização
    Guarapuava-PR
    Posts
    3.932
    Posts de Blog
    1

    Padrão Re: Projeto de Rede Cabeada - UTP com alimentação

    Citação Postado originalmente por labrbomfim Ver Post
    Onde encontramos para comprar?

    Abraço.
    eu compro meus componentes na http://proesi.com.br/

    pessoal gnt boa la



  17. #17
    Moderador Avatar de Bruno
    Ingresso
    Nov 2002
    Localização
    Guarapuava-PR
    Posts
    3.932
    Posts de Blog
    1

    Padrão Re: Projeto de Rede Cabeada - UTP com alimentação

    este segundo link que o nalvo passou é bom
    pois ele é ajustavel
    ta um pouco caro mais pra quem não tem conhecimento é show de bola

    agora quem quiser se aventurar basta procurar na internet sobre fonte estabilizadas
    e usar apenas a parte de estabilização

    ou usar os exemplos nos datasheets


    e Naldo parabéns pelo topico pois me lembrei do under em 2002 2003 a onde os topicos era assim troca informações nada de receita de bolo
    Última edição por Bruno; 01-11-2012 às 12:09.

  18. #18

    Padrão Re: Projeto de Rede Cabeada - UTP com alimentação

    Pessoal! um duvida..
    Segundo testes aqui em bancada! devido a bitola do cabo de rede ser fina, ira perder aproximadamente 3v a cada 100 metros.
    Então usando uma Fonte 48V 10A, poderemos expandir a rede até 1600 Metros? suponho isto devido a perda do cabo..rs
    Se estiver errado por favor me corrigem... Existe uma solução para isso?



  19. #19
    ZOOM NET TELECOM LTDA Avatar de OSNIR
    Ingresso
    Feb 2011
    Localização
    PARIPIRANGA - BAHIA
    Posts
    353
    Posts de Blog
    1

    Padrão Re: Projeto de Rede Cabeada - UTP com alimentação

    Bom exercitar o cerebro, mas já temos soluções no mercado para isso... além da queda na tensão teremos também na corrente, e enviando uma tensão tão baixa não irá funcionar perfeitamente... a solução é um regulador que aceite mais de 120v na entrada, as empresas como vertical simples, volt, ccn entre outras usam assim... e funciona... eu mesmo mando ac 220v, coloco disjuntores no percurso... vale lembrar que muitos switchs já possuem regulador de voltagem internos e podem usar estes mesmo mudando apenas o capacitor de entrada usado para desacoplamento e filtro... normalmente vem para 16v e pode substituir para 63v digamos neste projeto de vocês.


    Mas é isso ai... mãos a roda e boa sorte a todos.

  20. #20

    Padrão Re: Projeto de Rede Cabeada - UTP com alimentação

    Citação Postado originalmente por OSNIR Ver Post
    Bom exercitar o cerebro, mas já temos soluções no mercado para isso... além da queda na tensão teremos também na corrente, e enviando uma tensão tão baixa não irá funcionar perfeitamente... a solução é um regulador que aceite mais de 120v na entrada, as empresas como vertical simples, volt, ccn entre outras usam assim... e funciona... eu mesmo mando ac 220v, coloco disjuntores no percurso... vale lembrar que muitos switchs já possuem regulador de voltagem internos e podem usar estes mesmo mudando apenas o capacitor de entrada usado para desacoplamento e filtro... normalmente vem para 16v e pode substituir para 63v digamos neste projeto de vocês.


    Mas é isso ai... mãos a roda e boa sorte a todos.
    A Ideia do tópico não é usar soluções ja existentes... mesmo por que ambas soluções que citou, tanto Vertical Simples quanto Volt, utiliza 165VDC de tensão, o que é uma loucura, muito menos 220V AC. Não conseguira aprovação de nenhuma empresa de energia elétrica da cidade.. pois permitem no máximo 60VDC de tensão nos postes..
    Alem desse grande problema que citei.. o valor que ambas cobram pelo seus equipamentos.. é incompatível com o que podemos no momento..
    Estamos tentando usar soluções baratas, de menos riscos e mais profissionais..
    Agradecemos a contribuição!
