Enlace 25km 900mhz

Citação:

---

Postado originalmente por ederjohann

caros amigos, uma coisa ficou catucando minha cabeça
pq vcs usam antenas aquario para enlace 900mhz em quanto a antena é projetada para 2.4ghz

nao seria o certo usar "antena de celular" que trabalha na faixa de 600 a 900 mhz?

---

olá pessoal! sou novo aqui, e gostaria de uma ajuda!

estou pretendendo montar um provedor , e estou encomtrando algumas dificuldades.
na minha cidade naum tem como conseguir net, a nao ser via satelete.
eu quero pegar um link velox de uma cidade visinha com distancia de uns 20km em linha reta, e jogar pra minha cidade direto. DETALHE: SEM VISADA, gostaria de saber qual o materia que preciso o melhor, e se alguem for aqui da bahia e se enteressar eu pago pra montar,

obrigado e agradeço!

ola amigos, eu gostaria de me informar se posso usar antenas da zirok de 29 dbi, no enlace com cartão de 900mhz, ao inves de usar antena aguario de 20dbi.

Citação:

---

Postado originalmente por Coperfil

ola amigos, eu gostaria de me informar se posso usar antenas da zirok de 29 dbi, no enlace com cartão de 900mhz, ao inves de usar antena aguario de 20dbi.

---

ola eu nao aprovo ok o ideal seria a.

Point-to-MultiPoint
M900S™ 900 MHz Non-line-of-sight Broadband
Wireless Access System Up to 20-mile range

Trango M900S™ - 900 MHz Non-Line-of-Sight 3 Mbps Broadband Wireless Access (BWA) System esta e a melhor

Antena Direcional Hyperlink HG915G-NF - 900Mhz 15dBi

[color=#810081]]Antena Direcional Hyperlink HG915G-NF - 900Mhz 15dBi - HG915G-NFNF


espero que ajude ok

900 MHz 13 dBi 120 Degree Sector Panel Antenna - HG913P-120
900 MHz 13 dBi 120 Degree Sector Panel Antenna - HG913P-120
Wireless Infrastructure Tutorial and Primer
900 MHz
Turbolink Telecom - Antenas Hyperlink 900 MHz
Antena Direcional Hyperlink HG915G-NF - 900Mhz 15dBi - HG915G-NF

Citação:

---

Postado originalmente por evil_inside

ta funcionando ja ha uns seis meses
visada 0%, 25km, trafega 3mbps
tem 40 clientes na outra ponta c/ 300k e satisfeitos

agora tem as XR9 diz que sao muito melhores que a SR9 que eu uso, e sao mais baratas também

---

Ola amigo tenho um link para fazer mais tenho um obstaculo no caminho que são duas cerras, sendo a segunda mais alta um pouco.
Bom tenho que jogar o sinal atras desta cerra será que com 900 da para fechar?
Quero fazer sem repetição
O ponto A que vai transmitir esta nas seguintes coordenadas 16º13'07,35"S 51º14'51,30"O
e o Ponto B que irá receber esta 16º18'19,06"S 51º27'54,46"O sou novo aki estão não entendo muito de coordenados, por isso quem puder me ajudar, e quem puder ver de vou ter um obstaculo muito grande que os 900 não vão ultrapassar,
Fico no aguardo da uma resposta
Atenciosamente
G1NET

Galera tenho um Ponto a POnto em 900mhz numa distancia de 8,5KM sem visada, funciona muito bem com rb 433, dois cartao ubiquiti xr9 900Mhz, e antena de 14dbi da hyperlink Yagi, e uma de 8dbi da hyperlink, nivel de sinal -70, ta passando 3,5 MB tx rx junto, medindo so o tx passa 10mb e so o rx 10mb, juntos cai pra 3,5 4,0 nessa media, ping varia de 1ms a 3ms no maximo sem perca de pacotes, gostei muito,
posso tirar uns print do trafego se alguem quizer.


Espero ter Ajudado

Manda uns print aew.... quanto vc pagou nessa Yagi da HL ?

Po... 3 ou 5 mega full duples tá bão demais.

Alam Dias

Citação:

---

Postado originalmente por marcosx

Galera tenho um Ponto a POnto em 900mhz numa distancia de 8,5KM sem visada, funciona muito bem com rb 433, dois cartao ubiquiti xr9 900Mhz, e antena de 14dbi da hyperlink Yagi, e uma de 8dbi da hyperlink, nivel de sinal -70, ta passando 3,5 MB tx rx junto, medindo so o tx passa 10mb e so o rx 10mb, juntos cai pra 3,5 4,0 nessa media, ping varia de 1ms a 3ms no maximo sem perca de pacotes, gostei muito,
posso tirar uns print do trafego se alguem quizer.


Espero ter Ajudado

---

MarcosX,

preciso fazer um link de 3km sem visada e estou com os equipamentos aqui:
2 x RouterBoards RB411
2 x Cartões XR9
2 x Antenas Hyperlink de Grade HG915G 15dBi

Gostaria de saber como você configurou cada ponto?
Ou seja, qual canal, banda e potência que utilizou?
Está usando o NStreme?

Em que modo estão os MK: os dois estão em Modo "Bridge" ou um está em modo "Bridge" e o outro em modo "Station WDS" ??? Qual o melhor modo? As suas RBs possuem qual Level: 3 ou 4? Para um PTP eu preciso apenas do Level 3, certo?

Me passe a sua configuração pois gostaria de fazer igualzinho...

Obrigado.

Citação:

---

Postado originalmente por marcosx

Galera tenho um Ponto a POnto em 900mhz numa distancia de 8,5KM sem visada, funciona muito bem com rb 433, dois cartao ubiquiti xr9 900Mhz, e antena de 14dbi da hyperlink Yagi, e uma de 8dbi da hyperlink, nivel de sinal -70, ta passando 3,5 MB tx rx junto, medindo so o tx passa 10mb e so o rx 10mb, juntos cai pra 3,5 4,0 nessa media, ping varia de 1ms a 3ms no maximo sem perca de pacotes, gostei muito,
posso tirar uns print do trafego se alguem quizer.


Espero ter Ajudado

---

Opa, tenho percebido que meu enlace, parece que com o tempo, vai saturando o sinal... tipo... conecta em -68 e depois vai caindo, caindo, caindo, daí eu fiz um script para desabilitar e habilitar ela, de 2 em 2hr, é muito rápido que os clientes nem percebem.

Até que nao tem muita torre de celular aqui.

O seu acontece isso ? Uso pc ap, XR9 e aquarios cf-120 de 20dbi

Abraços

Citação:

---

Postado originalmente por handrade

ola eu nao aprovo ok o ideal seria a.

Point-to-MultiPoint
M900S™ 900 MHz Non-line-of-sight Broadband
Wireless Access System Up to 20-mile range

Trango M900S™ - 900 MHz Non-Line-of-Sight 3 Mbps Broadband Wireless Access (BWA) System esta e a melhor

Antena Direcional Hyperlink HG915G-NF - 900Mhz 15dBi

[color=#810081]]Antena Direcional Hyperlink HG915G-NF - 900Mhz 15dBi - HG915G-NFNF


espero que ajude ok

900 MHz 13 dBi 120 Degree Sector Panel Antenna - HG913P-120
900 MHz 13 dBi 120 Degree Sector Panel Antenna - HG913P-120
Wireless Infrastructure Tutorial and Primer
900 MHz
Turbolink Telecom - Antenas Hyperlink 900 MHz
Antena Direcional Hyperlink HG915G-NF - 900Mhz 15dBi - HG915G-NF

---

Amigo estou tentando achar equipamentos da trango para comprar aqui no brasil, vc sabe aonde posso encontrar? desde já te agradeço.

Abraço.

Boa noite a todos!!

karos amigos tenho e link de 900MHZ de 50KM sem visada e fica em -83, -85 e passa 6MB com 200 clientes e ficou bom só q a gora tenho resolver isso e por 5.8 HGZ pq o 900 ñ tem omologação da anatel ai vem a questão...

entre esses 50 KM tem só um morro pequeno na frente será q com as antenas Zirok de disco de 90CM passa esse morro ?

ou tenho q fazer ponto no meio do caminho, ahh eu uso wds e o melhor para esses links ou tenho q mudar.

Obrigado

Citação:

---

Postado originalmente por jrwireless

Boa noite a todos!!

karos amigos tenho e link de 900MHZ de 50KM sem visada e fica em -83, -85 e passa 6MB com 200 clientes e ficou bom só q a gora tenho resolver isso e por 5.8 HGZ pq o 900 ñ tem omologação da anatel ai vem a questão...

entre esses 50 KM tem só um morro pequeno na frente será q com as antenas Zirok de disco de 90CM passa esse morro ?

ou tenho q fazer ponto no meio do caminho, ahh eu uso wds e o melhor para esses links ou tenho q mudar.

Obrigado

---

Opa... amigo.. q q vc tá usando nesse enlace ? num fica caindo não ? tenho um aqui com MK + XR9, 12 km, quase limpo.. sinal -67 passando 3 full, full-duplex.. filé.. mas tem hora que cai e o rx vai á 0%.

Abraços

Citação:

---

Postado originalmente por jrwireless

Boa noite a todos!!

karos amigos tenho e link de 900MHZ de 50KM sem visada e fica em -83, -85 e passa 6MB com 200 clientes e ficou bom só q a gora tenho resolver isso e por 5.8 HGZ pq o 900 ñ tem omologação da anatel ai vem a questão...

entre esses 50 KM tem só um morro pequeno na frente será q com as antenas Zirok de disco de 90CM passa esse morro ?

ou tenho q fazer ponto no meio do caminho, ahh eu uso wds e o melhor para esses links ou tenho q mudar.

Obrigado

---

Amigo, vc tem algum programa tipo radio mobile, ou aquele da motorola para sabermos o quanto esse morro atrapalha a sua linha de fresnel? pois aí esta a chave se vai funcionar ou não.

Abraço.

Citação:

---

Postado originalmente por alamdias

Opa... amigo.. q q vc tá usando nesse enlace ? num fica caindo não ? tenho um aqui com MK + XR9, 12 km, quase limpo.. sinal -67 passando 3 full, full-duplex.. filé.. mas tem hora que cai e o rx vai á 0%.

Abraços

---

blz amigo!!!

tenho aki em cada ponta uma RB133 com o UBIQUITI SWX-XR9 e antena aquario de uns 3 Metros.
e muito dificil cair o sinal, teve um dia q eu olhei já tava com 85 dias direto ai eu deu um reboot...

Citação:

---

Postado originalmente por Glauco S Curvello

Amigo, vc tem algum programa tipo radio mobile, ou aquele da motorola para sabermos o quanto esse morro atrapalha a sua linha de fresnel? pois aí esta a chave se vai funcionar ou não.

Abraço.

---

amigo blz...

Olha só isso antes eu tinha 3 pontos um ponto A, B, C, no ponto A mandava 5.8 GHZ para o ponto B q ficava a 28KM, ai desse ponto B saia o sinal de 900MHZ e mandava para o ponto C q ficava a 22KM, onde tem esse "DITO" morro. Agora veja bem. Do ponto B para o C o sinal tinha a mesma força -85, -86 e era só 22KM, ai deu prego na transmissão entre esses pontos e nisso o sinal pegou mais nem com "macumba" foi quando eu resolvi colocar a testar do ponto A ao C foi onde pegou com a mesma força -85 -86 ai acabei deixando queto ta pegando sem problemas, ai um belo dia eu tava na ROCHA onde recebe o sinal do ponto A com o meu not eu achei um sinal de 2.4 GHZ q vinha da ponto B onde tem um painel para clientes e q fica a 22KM desse morro nem eu acreditei nisso... ai q vem a questão eu quero jogar o sinal do A para C sem ter q passar pelo ponto B q antenas vcs recomendam para fazer esse 5.8GHZ?

Citação:

---

Postado originalmente por jrwireless

blz amigo!!!

tenho aki em cada ponta uma RB133 com o UBIQUITI SWX-XR9 e antena aquario de uns 3 Metros.
e muito dificil cair o sinal, teve um dia q eu olhei já tava com 85 dias direto ai eu deu um reboot...

---

Pois é... é o mesmo equipamento que eu to usando. placas minipci- XR9... essas antenas é a GF-120, da aquarios, 20dbi.

No meu caso, não é que cai, sinal -67 e no máximo -72... mas tem hora que no TX/RX CCQ % fica por exemplo.. 67%/0%, ou seja, só tenho TX, RX que é bom nada..

Que cabo vc usa nas antenas e qual versão dos mikrotik ?

Tem torre de celular aí perto ?

Abraços amigo.

Citação:

---

Postado originalmente por igopires

Estou com um projeto a ser instalado, são 11 pontos e meu consultor me mandou fazer este enlace com 5.8Ghz devido a não existencia de equipamentos homologados pela ANATEL e por ser mais problemático. Gostaria que alguém me falasse a respeito.

Valeu!!!!!!!

---

A Mikrotik Brasil tem o MKBR100, que é homologado. 2.4, 5.8 e 900

Citação:

---

Postado originalmente por 1929

A Mikrotik Brasil tem o MKBR100, que é homologado. 2.4, 5.8 e 900

---

Sabe o preço dele pra 900mhz ? Sei que á um tempo atras com 3 r52h era 2.300

Pedi uma cotação, vamos ver.

Alam

Citação:

---

Postado originalmente por alamdias

Sabe o preço dele pra 900mhz ? Sei que á um tempo atras com 3 r52h era 2.300

Pedi uma cotação, vamos ver.

Alam

---

Companheiro, não é barato. Este preço de 2.300 era referente ao kit com 3 R52.
Eu não me lembro agora qual RB eles colocaram. Mas para quem precisa da homologação pode ser a saída.
Este cartão, bem como o de 900mhz só estão homologados dentro do kit.
Os caras foram expertos. Homologaram o conjunto todo. Assim, até mesmo o R52 comprado diretamente com eles não vem com o selo, só o do kit. Eu queria só o cartão e eles me vendiam, mas sem selo.

Citação:

---

Postado originalmente por alamdias

Pois é... é o mesmo equipamento que eu to usando. placas minipci- XR9... essas antenas é a GF-120, da aquarios, 20dbi.

No meu caso, não é que cai, sinal -67 e no máximo -72... mas tem hora que no TX/RX CCQ % fica por exemplo.. 67%/0%, ou seja, só tenho TX, RX que é bom nada..

Que cabo vc usa nas antenas e qual versão dos mikrotik ?

Tem torre de celular aí perto ?

Abraços amigo.

---

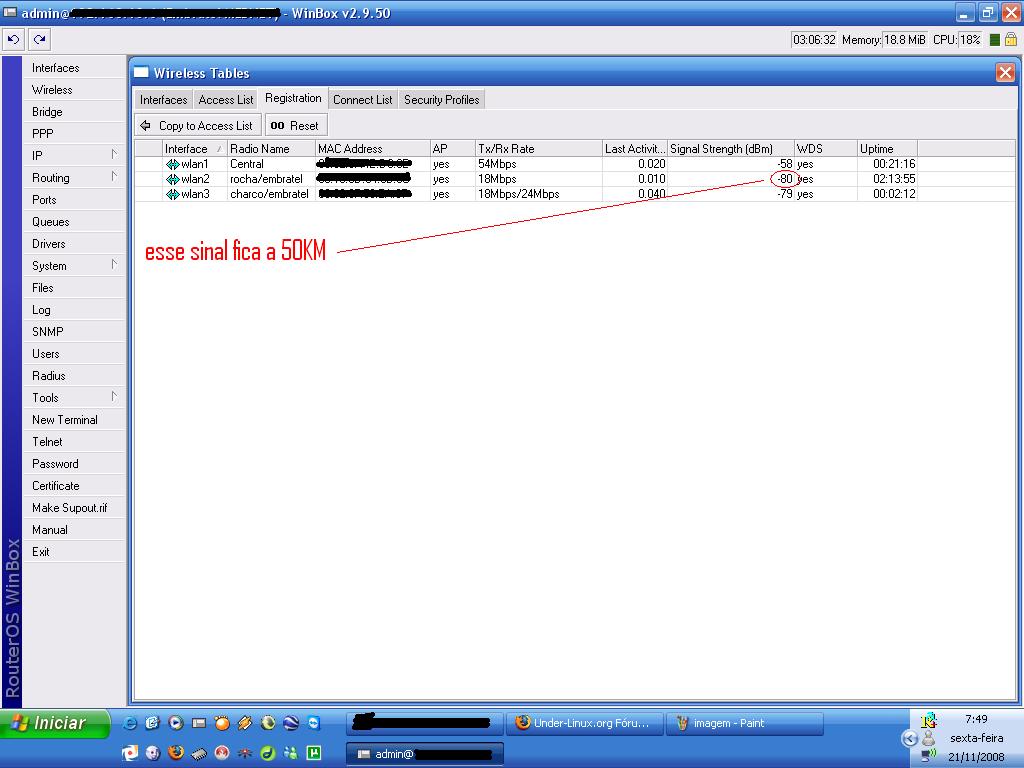

Blz...

amigo meu MK e versão 2.9.46 nas duas pontas com a CF-920 Antena 20 dBi a do link ao lado http://www.aquario.com.br/produto/fo...jpg?1226150635 ela de 800MHZ, ñ tem torre se celular em nem um ponto. olha o CCQ nessa foto.
isso ai a 50KM.

https://under-linux.org/forums/attac...1&d=1226151117

Vlw pelas informações.

Mas será que sua antena na verdade não é GF-1020 de 900mhz ? A que vc falou só roda em 800.

Eu uso a 1020 olha no site Antenas Aquário

Vo fazer uns testes com routerboard depois, pra ver no que dá.

Nos cabos da antena vc usa o que ?

Da uma olhada nessas fotos e observa, tem horas que Signal to Noise vai á 30 Untitled Document

vlw.

Citação:

---

Postado originalmente por Shturbo Internet

Tarciso segue imagem com a leitura zeem de suas cordenadas... com 2 torres de 50m vc conseguem um enlace 5.8 mais tambem pode usar os 900 claro.
Espero ter ajudado... abraços

---

oO que software vc utilizou pra fazer essa leitura??!!!

Citação:

---

Postado originalmente por evil_inside

estou fazendo um enlace de 25km utilizando duas mini-PCI Ubiquiti SR9 900mhz 700mw, utilizando antenas aquario 20dbi

no 1o ponto o mikrotik tá montado numa placa atx, c/ adaptadora miniPCI p/ PCI, e no outro ponto uma WRAP 1e

em um ponto o equipamento está todo montado, no outro ponto a torre ainda nao está pronta, entao fiz um teste, fui lá c/ o equipamento e do chão mesmo miramos a antena e pegou sinal -82dbm no mikrotik, mas nao consegui testar mto pq ficava caindo pois a gte se mexia segurando a antena

eu queria saber se depois q colocarmos na torre mesmo alinhando as antenas digamos q o sinal fique -80dbm

qual o throughput que vou conseguir?

será q trafega uns 2mbits?

---

Blz amigo... Olha a foto abaixo quantos MB passa...

https://under-linux.org/forums/attac...1&d=1227304551

https://under-linux.org/forums/attac...1&d=1227304551 https://under-linux.org/forums/attac...1&d=1227304551

abraço...

Citação:

---

Postado originalmente por alamdias

Vlw pelas informações.

Mas será que sua antena na verdade não é GF-1020 de 900mhz ? A que vc falou só roda em 800.

Eu uso a 1020 olha no site Antenas Aquário

Vo fazer uns testes com routerboard depois, pra ver no que dá.

Nos cabos da antena vc usa o que ?

Da uma olhada nessas fotos e observa, tem horas que Signal to Noise vai á 30 Untitled Document

vlw.

---

Opa tudo bem!!

eu uso cabo RGC 213 e a antena e de 800MHZ a freqüência trabalha entre 2GHZ-10MHZ...


abraço.

quanto de banda ta passando? pois em todos os testes que fiz, so consegui usando xr9 passar 5 megas, em 5 km
gostaria de mais informaççoes cara, seria a salvação da lavoura

Opa, blz!
Cara, to precisando da tua ajuda.
preciso fechar um link em 2.4, na distancia de 18.790metros.
O que me indicarias utilizar de equipamentos?
Saio com o link de uma altura a nivel do mar, de 54metros.
Recebo o sinal tbm a nivel do mar , em uma torre de 18metros.
teoricamente, isso fecha link? tem visada 100% até 8,9km , tem umas arvores com 18metros, depois é limpo até chegar no ponto de recepção.
Dá uma mão ae se puder, blz.
abraço.


quote=BY_LINUX;274057]Rapaz.. nunca vi tanta gente falar coisas totalmente fora do padrão..

primeiramente gostaria de lembra a todos que postaram mensagens anteriormente que devemos nos lembra de como funciona radio-frequencia e suas particularidades...
=> frequencias mais baixas nunca é boa opção para enlances de longas distancia, frequencia de 900 mhz é a pior coisa que se pode usar em um enlance de 21 km.

vamos aos números.

como eu imagino que aqui ninguém deva saber o que é raio de fresnel e nem incurvatura da terra vou dar uma breve explicaçãozinha.

raio de fresnel => é o raio que a frequencia forma de uma ponta a outra das antenas, esse raio tem forma de uma bola de futebol americano.

envergadura da terra => como o próprio nome já diz é o morro que terra forma conforme vamos distanciando os pontos.

explicado o que significa cada termo vamos aos numeros.

o raio de fresnel em cada frequencia.

900 mhz para 21 km=> 41 metros
2,4 ghz para 21 km => 26 metros
5,8 ghz para 21 km => 16 metros

encurvatura da terra para 21 km => 6,5 metros

então como podemos ver pelos números que vc fazer um enlance de 21 km com 900 mhz vc vai precisar de uma torre de 48 metros pelo menos pra ter uma visada perfeita e para funcionar sem problemas, mas isso deve se considerar também que naum pode haver nenhum morro pela frente, ou seja, visada perfeita impossível em 900 mhz, se vc for trabalhar com 5,8 ghz esse valor cai pela metade.

então cara.. pensa o seguinte.. primeiro vc tem que ter dados, números comprovando essa visada, eu tenho curso de montagem de rede por sinal de rádio e vejo muito dessas situações acontecer, a galera fica sabendo que um produto é muit bom por um vendedor filho da p.... que promete mungos e fungos pra te vender equipamento que quando na verdade o que tem que ser levado em conta são as coisas mais básicas de comunicação via rádio... eu trabalho com comunicação via rádio a 5 anos... e te garanto que o que estou te falando é verdade... tanto é verdade que vc nunca vai ouvir falar que embratel, brasil telecom, telefonica vão entrar em briga por licenças de frequencias baixas.. os caras trabalham com frenquencia acima de 34 ghz, rádios que a embratel usa para cliente é de 34 ghz cara.. e naum é atoa naum.. vc vê várias operadoras transportando portas E1 de 2 megas por frequencias altíssimas... e isso naum atoa naum cara..

então toma cuidado pra naum cair na conversa de uma galera que naum entende quase nada ou nada de transmissão de dados via rádio..

qualquer coisa tamu aí mano pra ajudar...

um abraço!!!![/quote]

Amigo, senti um pouco de agressividade no seu tom, gostaria de deixar bem claro a seguinte situação:
se o amigo procurou o forum para resolver problemas, ele esta precisando de ajuda, e nada melhor do que quem passou pela mesma situaçao ajuda-lo,
segundo, todos aqui que tem provedores wifi sabe exatamente o que é curvatura da terra, fresnel, porcentagem de obstrução do fresnel, relação sinal ruido, melhor altura de antenas, pois em qualquer curso basico de radio frequencia, se aprende isso,
uma pergunta agora,
Quantos provedores vc tem ou montou?
Quantos enlaces de 900 ja fez?
Qual foi a maior distancia em 5.8 ja linkou?
Qual foi a maior banda que vc fez passar em 5.8 a 32 ?
É engenheiro?
Aqui no forum existem pessoas que pra elas isso é fichinha, não sou o cara mais esperto, mas em questao de provedores tenho um conhecimento vasto, pois tenho 3 provedores e montei varios,
em 900 mhz no maximo que consegui foi 5 megas em 5km,
link de 5.8 com 2 antenas em cada lado consegui passar 30 megas reais
a distancia que ja montei foi em 210 km com uma repetidora no meio,
comecei a estudar engenharia, parei pra fazer direito,
entao vamos ser mais ponderado na escolha das palavras, pois agressividade não resolve nada,
abraços

mandou bem rodrigo!!!!!FORUM é pra ajudar e não pra xingar ngm!
abraço.

Valeu Leandro, acho que questionar é sair do proposito de ajudar,
agora em realação ao 900, amigos se tem visada direta, conselho, usem 5.8
se não tem visada, gaste em uns paineis solares, custa 900 paus cada, e um so da pra segurar uma rb tendo uma bateria de caminhao segura 4 dias de tempo nublado, conheço o cara otimo pra fazer esse tipo de ligação, pois gastando no maximo 2000 para colcoar uma repetidora, vc passa mais qualidade aos clientes, do que gastar 1000 e não ter qualidade,
mas se não tiver como colocar repetidora ou se tem muitas montanhas, e precisa pegar um cliente, faça como uns amigos que fez em Macapá, usaram 900 a 8 km como tem pouca banda passando, eles direcionaram a banda apenas para upload, e contrataram a ragio para down, não ficou como se ele tivesse colocando um link direto mas pelo menos deu pra atender a 20 clientes, pois fez o balanceamento dos links, e o custo foi minimo, e uma experiencia que tivemos em trazer o link a quase 300 km, gastamos nisso ai quase 60 mil, veja qual melhor aplicação, o custo beneficio, pra tudo se acha um jeito, precisando de qualquer coisa tamo ai pra ajudar da melhor forma possivel!
mande as coordenadas assim podemos calcular o melhor enlace pra vc
abração a todos
:proud:

O brother, seguem dados do enlace que quero fazer:
PONTOS COORDENADAS:
AP 1: antura da antena : 55 metros
32º02´13.28 SUL
52º05´47 N

ap 2: altura da antena: 15 metros
32º11´33.79 S
52º 10´05.39 N
medidos: 18,610km ponto a ponto (via gps)

A 8,5km da saida do sinal, existem umas arvores de 21m que cortam a visada direta ao outro ponto.subi em uma torre da brasiltelecom na area do ponto 2 e enxergasse o ponto 1 tranquilo de binóculo.será que fecha??
valeu pela força.
abraçao.

cara, as arvores cortam toda a visada? são muitas? vou calcular tudo certinho pra vc, aki, e posto aki
abraços

Cortam em torno de 40% a visada. em testes, nessa torre da telefonia(60metros)o sinal chegou perfeito,pois nao havia barreiras.porem a torre fica a 2km antes do ponto 2.e o sinal no ponto 2 chega na altura de 15 metros. pelos calculos do radio mobile chegaria sim o sinal com 55%. porem é sempre bom ter uma segunda opinião.

segue foto do problema.

http://img354.imageshack.us/my.php?image=arvoresmh4.jpg

aqui é a foto do ptp, 18.560metros.

http://img296.imageshack.us/my.php?image=ptp19kmku6.jpg

Citação:

---

Postado originalmente por leandrolopeswifi

Cortam em torno de 40% a visada. em testes, nessa torre da telefonia(60metros)o sinal chegou perfeito,pois nao havia barreiras.porem a torre fica a 2km antes do ponto 2.e o sinal no ponto 2 chega na altura de 15 metros. pelos calculos do radio mobile chegaria sim o sinal com 55%. porem é sempre bom ter uma segunda opinião.

---

Leandro, acho que não deveria ter problemas. É tudo muito plano. Só aquelas árvores não seriam suficientes para anular o sinal. Esta torre de 60m está no Cassino ou no centro de Rio Grande?
Eu não sei como o rádio móbile traça a rota, mas eu uso o link planer da motorola. Aí é só colocar no traçado a posição das árvores e dá para ver se prejudica o fresnel. Eu agora de manhã não tenho tempo mas só por curiosidade, de tarde vou traçar no link planer e depois posto aqui.
Se eu tivesse uma geografia como está em minha região eu estaria com a sorte grande. Por aqui é tudo com muita coxilha.

A torre de 60m esta no cassino. consegui subir la apenas pra medir o sinal apenas. nao tenho como instalar nada lá.
o sinal da cidade sai a 55metros(marcado por gps) de cima do meu prédio. posso botar torre la e chegar a 70m se necessario. agradeço se o amigo puder ajudar nesse ptp.
abraço.

Leandro, me sobrou tempo.

O que eu achei aqui, é que estas árvores com 21m de altura estão bem em cima da única elevação do terreno que tem 20m. Assim dá cerca de 40m bem na zona de fresnel.
Me confirma se as árvores tem mesmo 21m.
Segue em anexo o arquivo gerado no excell.
Existe uma pequena diferença de escala entre o que se acha no google earth e o link estimator.
No google deu 20m de elevação e no link estimator deu um pouco mais. Mas esta diferença é constante em todo o gráfico, então na prática não dá diferença. Eu acho que existe uma discrepância entre o banco de dados do google e o da motorola.

Se não fechar o link com tranquilidade, o que dá pra fazer é colocar um ponto intermediário ao lado destas árvores, próximo as contruções da direita. Nem precisa levantar muito, porque tudo o mais é plano e como voce tem 55 metros lá no centro de Rio Grande, teria só que ver se não tem algum prédio alto no caminho.

Por coincidencia na mesma hora que postei voce também postou com mais dados.
Vou refazer os cálculos. Eu pensei que era 60 na cidade. Mas se é também no Cassino, vai ficar melhor

Editando: Agora entendi. Nestes 60m não dá pra contar com ele, né? Então qual a altura que tu consegue colocar lá no Cassino? E se pode levantar até 70 na cidade, vai ficar mais fácil.

perfeito, é exatamente o que falasse!!!eu tinha visto isso pelo google earth PRO que tenho aqui, a unica!!! elevação que tem nesse trajeto é na área dessas malditas arvores!! já pensei em pegar uma motor]serra e faze ro trabalho!!!!!
Mas quero meter a cara e tentar fechar o link sem derrubar as malditas!!!
me falaram que seria de 21 1 24 metros essas arvores.o terreno sinceramente nao vejo 20m de elevação(visualmente) pois eh um mato bem fechado. mas sei lá. o que poderiamos usar nesse caso???
5.8 acho que seria irreal tentar. 2.4 com amplificador 1watt???
tenho uma parabolica la na praia parada, 2,4m de raio, que tava a fim de adaptar (ficaria igual as pluton), que tu acha?? ja fiz diversAS adaptações de antenas, mas nunca desse porte.

posso levantar uma antena la a uns 20, 30m se necessario.
tenho area grande la pra estaiar uma boa torre.

só esclarecendo:no cassino a torre é de 15m e poderá chegar a 30m.
na cidade está a 55m e poderá chegar a 70m.

Citação:

---

Postado originalmente por leandrolopeswifi

só esclarecendo:no cassino a torre é de 15m e poderá chegar a 30m.
na cidade está a 55m e poderá chegar a 70m.

---

Então dá pra brincar um pouco com este arquivo que postei.
Tem variáveis aí que dá para mexer e prever o resultado. altura das antenas, no canto superior esquerdo, tem altura do terreno e de obstáculos.
e no canto inferior direito tem uma sub planilha que vai mostrando a previsão de tráfego a medida que altera os parâmetros.

Muito obrigado .show de bola tche!!!vou me puxar nesses testes. assim que fechar o link lá eu posto fotos aqui com certeza!!
indicarias algum equipamento pra esse ptp???

Citação:

---

Postado originalmente por leandrolopeswifi

Muito obrigado .show de bola tche!!!vou me puxar nesses testes. assim que fechar o link lá eu posto fotos aqui com certeza!!
indicarias algum equipamento pra esse ptp???

---

A Ubiquiti já tem um cartão em 5.8 homologado. É uma boa pedida. E dá uma pesquisada nas antenas da Geenge, de Porto Alegre. Já vi relatos bons. Eu ainda não tenho nada em 5.8.

pois é. ta todo mundo falando dessas antenas! eu fiz 2 links em 5.8, dificil de alinhar, mas é uma beleza funcionando.alto trafego, e tal.
mas queria implementar em 2.4ghz mesmo. vou providenciar uns equipamentos , e mandar ver.
valeu pela força ae!
abraço.

Então pensa em dois Naninho. Nano2 com antena externa. É homologado.

Estas antenas da Geenge pelo que li são mais fáceis de alinhar porque não são offset.
As offset dão um excelente resultado, mas aquele negócio de não apontar bem direto para o outro ponto dá uma má impressão aos olhos. Parece cavalo torto que olha para um lado e enxerga para outro.
E se não quiser gastar muito, eles tem um modelito em 2.4 bem barato, em torno de 80 pilas com um angulo bem fechado que deve dar bom resultado em ponto a ponto. Ou então coloca duas de grade de 24 dbi.

Bom dia a todos!

O programa que gera essa analise do terreno está disponivel no site da anatel, é preciso fazer um cadastro antes de usar. o site é SIGANATEL - SISTEMA DE INFORMAÇÕES GEOGRÁFICAS [SISAPI - 1.2.05]

Espero ter colaborado.

Pablo R. Ferretti.

Citação:

---

Postado originalmente por Shturbo Internet

Caracas brow.. num deu nem tempo de respirar... se vivi online 30h é!!! rsrsr
Cara é um programas desenvolvido por nos e um grupo do gorveno... em breve devemos esta disponibilizando o no site pra uso esporadico... ele ta ficando similar ao google earth mais como é online fica bem mais lento...

---

Fala irmão!
Acho que pelo que vi, vc entende bem do assunto.
Cara, preciso fechar um enlace de 19km sem visada (problema com arvores) entre duas cidades a beira mar.
O ponto A a altura da antena na torre é de 48metros.
No ponto B a altura está em 18 metros.
Uso rádios de 2.4ghz .uso antenas de grade 25db aquario com amplif 1watt e consigo sinal muito fraco.acredito que seja problema de apontamento.como fazer pra essa distancia??GPS??é confiável?
Te pergunto: Preciso de uma soluçao pra passar pouca banda, no máximo 2mb down e 2MB up.
O que me indicarias? pessoal ae fala em 900mhz.porem migrar pra isso me consumiria mais grana pro projeto.se puder me dar uma luz, te agradeço.

abraço.

E daí Leandro!

Tinha sumido? Pensei até que já tinha resolvido o problema.

Eu até a semana passada tinha ainda a imagem do link gerada no link estimator da Canopy. Mas fiz uma limpeza e apaguei. Mas me lembro de alguns detalhes. Aquele mato de eucalipto está em cima de uma elevação se não me engano de 14m. Se tu colocar uma repetidora logo a direita deste mato, quem olha de Cassino para Rio Grande, não precisa nem levantar muito, tu passa bem e por um custo mais baixo que 900mhz.

19 km, em 900, passando 2 megas? em 5 km eu so consegui 5 megas, amigo muito mais viavel vc criar uma repetidora em algum ponto de visada para ambos os lados,fica mais barato praticamente, mais confiavel,
de uma pesquisada sobre 900, não faz maravilha não, muita gente fala que fechou enlace de 25 km sem visada passando 30 megas, com 900, se me provar, eu pago,
estude, se precisar tenho a minha disposição 1 engenheiro que pode te auxiliar em 900

amigos, em testes contando com uma equipe de um engenheiro, 2 projetistas, e alguns tecnicos em wifi, conseguimos no maximo 5 megas em 5 km, agora falar que se passa banda de qualidade em 19 ou acima disso, é meio complicado de acreditar, pois esgotamos todos os testes possiveis em outdoor usando esta frequencia, gostaria de fotos, dos equipamentos, do mk, enfim uma prova, para ver se minha equipe esta fazendo errado

Opa..

Em 13 km com visada levemente comprometida, passo 3,5 full ou seja 3,5 indo e 3,5 vindo.

Mas a qualidade é impressionamente, ping de no máximo 5 ms

Interessante que um dia desse deu um temporal, e deslocou completamente uma antena minha, levando o sinal de -66 para -80. Nunca mais caiu e ficou mais rápido. Não mexi mais.

Estudando sobre o assunto, percebi que o 900 precisa refletir, sinal direto nao presta, o mesmo acontece com alguns Alvarion OFDM, tem que refletir.

Hoje tenho esse enlace e outro com canopy BH10, passando 6 down e 3 up, 20km visada limpa

Testei um dia desses um BH20, deu 8 up e 8 down, sem alinhar muito

Acredito que se voce fragmentar esse enlace colocando um repetidora no meio, em 2.4 passa o que voce quer.

Tira seu amplificador nesse caso e cuidado, a utilização de amplificadores é crime previsto na LGT.

A saída mais barato pra você é repetir no meio do caminho. Um routerboard barata com 2 cartoes 2.5 e duas antenas de grade te atende bem, num gasta nem 1000 reais com isso.

Mas, no 900 eu uso:

2 pc ap
2 XR9
2 Antena Aquarios GF-1020 900Mhz 20dbi
cabos rgc-213 premiun

Nas XR9 eu paguei 1000 o par
Nas antenas acho que foi 500 o par, nao me lembro, compro aqui na cidade mesmo

O resto já tinha

Meu enlace tá configurado em 2.4Ghz-B
Potencia default (como sempre hehehe)

Abraços e pode perguntar !!
Alam Dias

AlamDias não entendo, vc usa 900 e repetidora em 2.4?
trafega ai 13 km com 3.5 megas?
aki optei por colocar 3 repetidoras, em 5.8 com antenas grade, sao caras no total sao 6 antenas , mas isso se tem qualidade incrivel, pois estamos passando 30 megas, hoje ja penso em nstreme, preciso de muita banda pois estamos ligando uma cidade a outra,
