Funcionou! muito obrigado !! Agora, outra questão para adicionar outro modem na 0/1/1 eu coloquei o comando:
"service-port vlan 10 adsl 0/1/1 vpi 0 vci 33 inbound traffic-table index 7 outbound traffic-table index 7"
É correto?
OBRIGADO !!!
Versão Imprimível
Funcionou! muito obrigado !! Agora, outra questão para adicionar outro modem na 0/1/1 eu coloquei o comando:
"service-port vlan 10 adsl 0/1/1 vpi 0 vci 33 inbound traffic-table index 7 outbound traffic-table index 7"
É correto?
OBRIGADO !!!
Para cada service port mude apenas a o numero da porta EXEP 0/1/2 para placa2 0/2/0 e assim vai.Citação:
Postado originalmente por NahuelVara
Agora fique de olho nos line profile, alarm porque estão no modo básico não coloque em produção antes de criar perfis adequados para cada distancia SNR atenuação etc, lembrando que em modo o alarme esta desligado.
depois vo postar sobre perfil de linha alarme e EXT line que responsável pelo Annex.m.
@jorgeti, Querido colega, fiz abaixo os comandos e este foi resultado;
#####################################################
MA5616(config)#board add 0/1
{ ADL<K>|ASP<K>|H832DSLD<K>|H832SHLH<K>|H835CALE<K>|H838ASPB<K>|H838ASRB<K>|VDG<K>|VDS<K>|VDT<K> }:
Command:
board add 0/1
^
% Incomplete command, the error locates at '^'
MA5616(config)#board add 0/1 H83D00VDLE01
^
% Unknown command, the error locates at '^'
MA5616(config)#board confirm 0/1
Failure: Board does not exist
MA5616(config)#display board 0
-------------------------------------------------------------------------
SlotID BoardName Status SubType0 SubType1 Online/Offline
-------------------------------------------------------------------------
0 H831CCUB Active_normal GP1A ASDA
1
2
3
4
5 H831PDIA Normal
-------------------------------------------------------------------------
MA5616(config)#
#######################################################

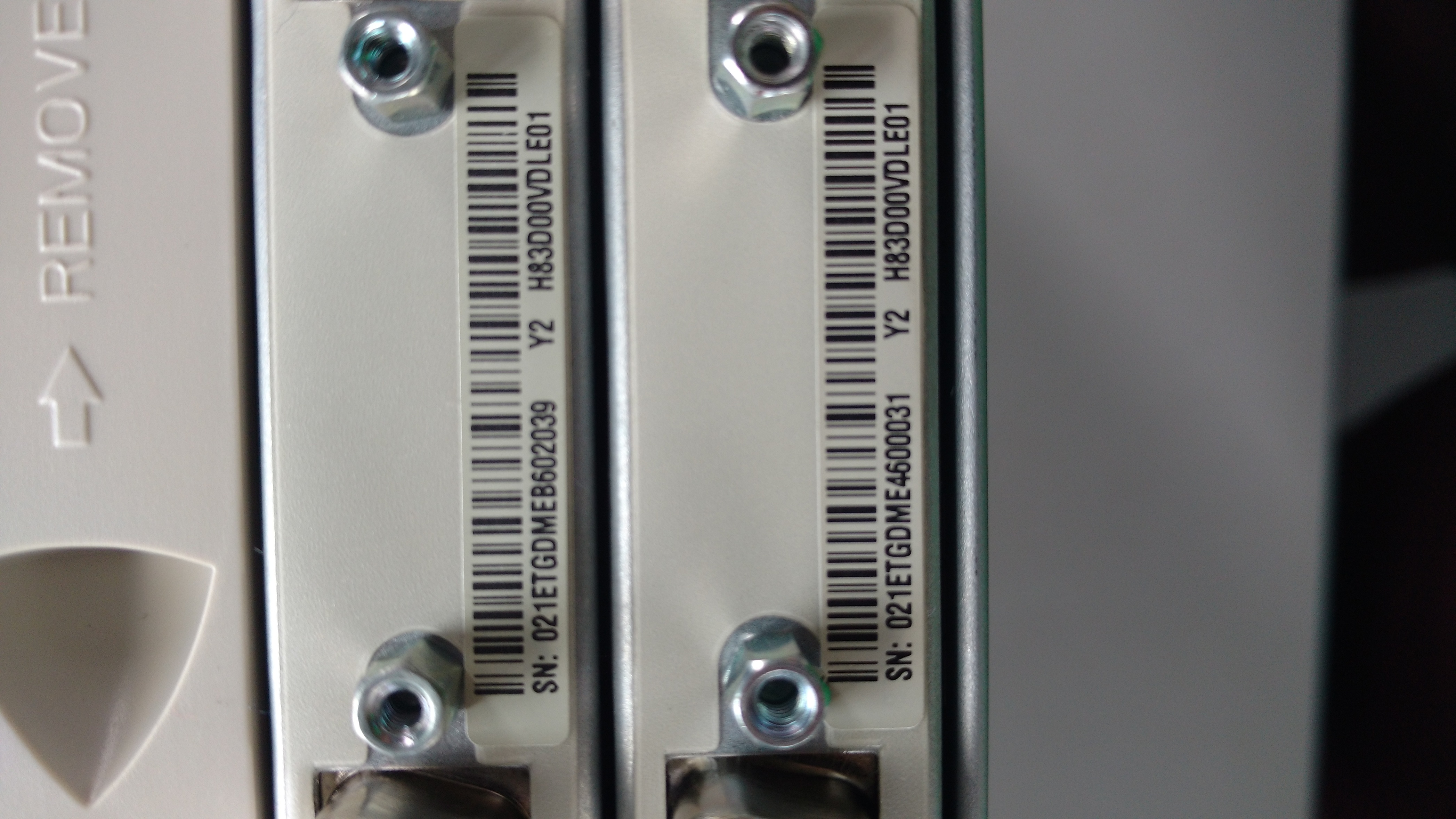

Segue também uma foto do codigo da etiqueta que vem na frente da placa como o Sr descreveu.
Anexo 66356

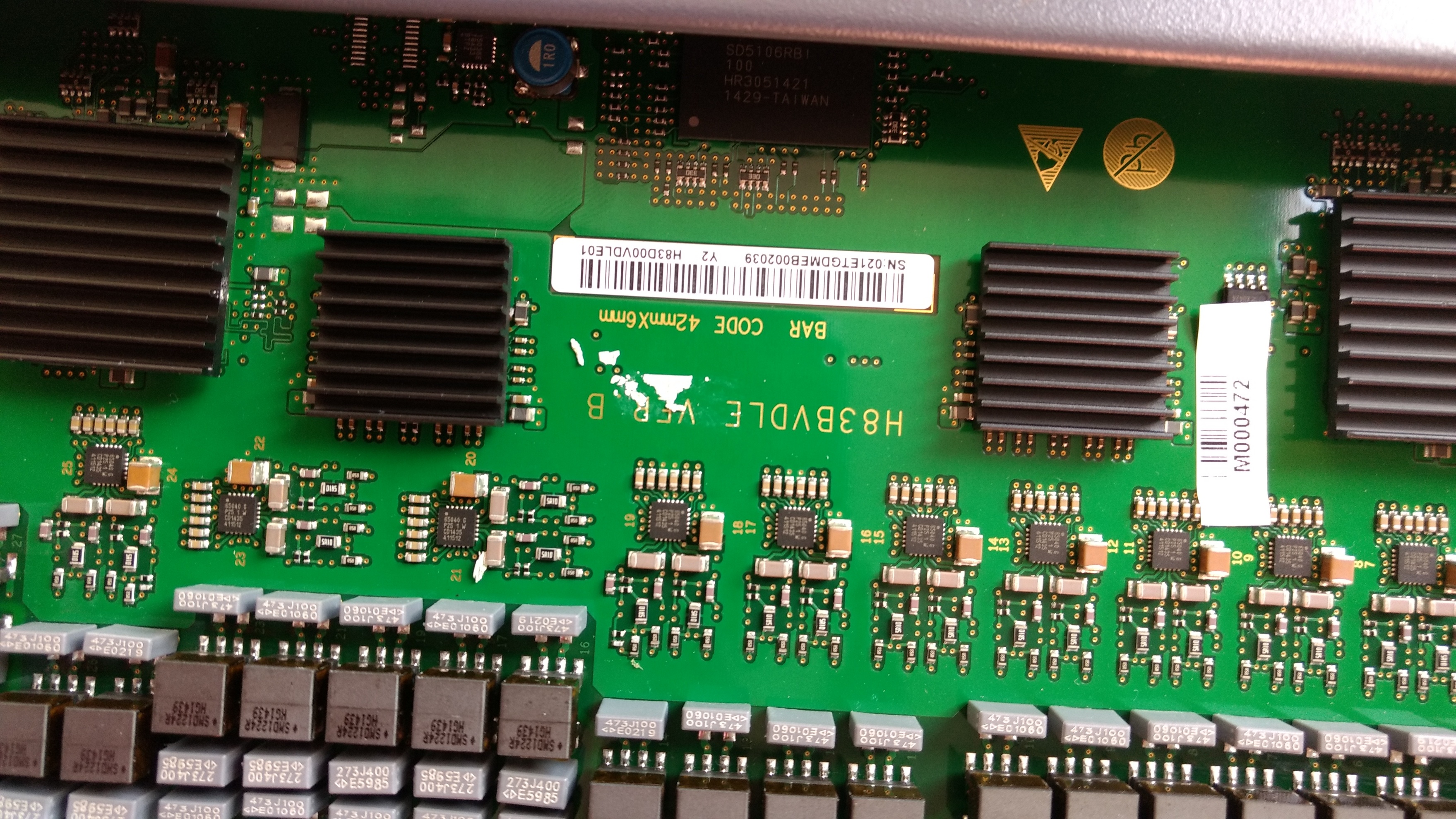

******** Porem meu querido, removi a placa e dentro da placa achei codigo que inclusive tem no site que o SR passou que é o CODIGO: H83BVDLE e inclusive estou enviando uma foto para o SR do mesmo:
Anexo 66357

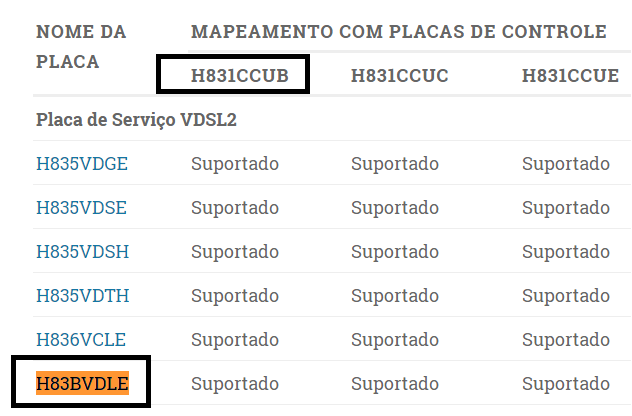

Então, como o SR me disse, chego a conclusão que terei que atualizar o firmware e inclusive usando o site que o Sr passou, vi que a minha placa controladora e compatível com a versão da placa VDLE como mostra na imagem abaixo;
Anexo 66358
Por gentileza o SR poderia me ajudar pelo teamviewer ? Ai combinamos um valor por que é justo o sr está me ajudando demais. obrigado !
@umbradomini,
O problema é que não está reconhecendo a placa.
Roda dois comandos.
display version
board confirm
Depois roda novamente o display board 0
@fhayashi , boa tarde nobre colega! abaixo segue os comandos que o Sr me orientou a rodar e os respectivos resultados.
*********************************
A5616(config)#display version
{ <cr>|backplane<K>|frameid/slotid<S><Length 1-15> }:
Command:
display version
VERSION : MA5616V800R308C01
PATCH : SPC200 SPH508 HP2101
PRODUCT : MA5616
Mainboard Running Area Information:
--------------------------------------------
Current Program Area : Area A
Current Data Area : Area A
Program Area A Version : MA5616V800R308C01
Program Area B Version : MA5616V800R308C01
Data Area A Version : MA5616V800R308C01
Data Area B Version : MA5616V800R308C01
--------------------------------------------
Copyright (c) Huawei Technologies Co., Ltd. 2002-2011 All rights reserved
Uptime is 0 day(s), 0 hour(s), 45 minute(s), 50 second(s)
MA5616(config)#
######################################################
/////////////////// Usando comando (board confirm) apareceu este erro !
MA5616(config)#board confirm
{ frameid[/slotid]<S><Length 1-15> }:
Command:
board confirm
^
% Incomplete command, the error locates at '^'
MA5616(config)#
MA5616(config)#board confirm
{ frameid[/slotid]<S><Length 1-15> }:
Command:
board confirm
^
% Incomplete command, the error locates at '^'
/////////////////// e abaixo usei ele colocando opcao 0 no que resultou em outra msg.
MA5616(config)#board confirm 0
0 frame 5 slot board has been confirmed
MA5616(config)#
E agora como sr citou, rodei o comando display board 0
MA5616(config)#display board 0
-------------------------------------------------------------------------
SlotID BoardName Status SubType0 SubType1 Online/Offline
-------------------------------------------------------------------------
0 H831CCUB Active_normal GP1A ASDA
1
2
3
4
5 H831PDIA Normal
-------------------------------------------------------------------------
MA5616(config)#
@umbradomini,
palpite mas seu firmware está bem antigo. O meu está no 312 e não está na última versão. Tenta atualizar.
@fhayashi , caro colega, este procedimento é complexo ? pode dispor de algumas palavras sobre tal procedimento para que eu possa caminhar neste objetivo? desde ja te agradeço pela cooperação !
Opa,
nunca fiz. No manual do equipamento diz para contactar o suporte da Huawei e seguir o MDU Upgrade guide.
Tanto que nem achei um link para download do firmware. Deve ter de pedir lá no suporte mesmo. Já registrou seu equipamento no site? Leva uns 2 dias para eles aprovarem.
@trevizoli , boa tarde amigo, o sr jorgeti me linkou sua dica e desculpe meu desatino em nao ver o poste. vou fazer exatamente o que o sr orientou e novamente obrigado.
Gente alguém sabe o parâmetro correto do line profile??
Opa @DjeiBoy,
Eu estou usando os padrões que já vem de fábrica, no meu caso, o Profile 1024. No manual cita 4 Line Profiles já configurados de fábrica:
Profile IDs: 1, 1022, 1023, and 1024
Profile 1 is used to activate common ADSL2+ ports.
Profile 1022 is used to activate ADSL2+ ports in fast mode.
Profile 1023 is used to activate existing ADSL ports in a long distance.
Profile 1024 is used to activate ports on an ADSL2+ board.
Agora se precisar de algo mais específico, pode executar o comando adsl line-profile quickadd
Os parâmetros:
Configure an ADSL2+ line profile.
Run the adsl line-profile quickadd command to quickly add an ADSL2+ line profile or run the adsl line-profile add command (an interactive command) to add an ADSL2+ line profile.
An ADSL2+ line profile contains the following parameters:
transmode (only for the preceding interactive command): It indicates the line transmission mode. By default, all the transmission modes are supported. The default mode can be used. Then, the system automatically adapts to the transmission mode of the peer end.
snr: Indicates the SNR margin, which refers to the idle space for carrying noise, excluding the space for carrying signals. In general, the SNR margin of the minimum tone is considered as the SNR margin of the entire ADSL connection.
rate: It indicates the line rate. During line activation, an appropriate rate is automatically negotiated between the preset maximum rate and minimum rate based on the line condition and profile configuration. This line rate or the rate configured in the traffic profile bound to a port can be used to restrict a user rate on the port. When both rates function, the lower rate is selected as the user rate.
After the ADSL2+ line profile is configured, ADSL2+ ports can use the profile when being activated.
Opa muito obrigado por esse material, eu sempre configuro meu propio profile mas agora vou testar esse que vc me passou, muito obrigado.
@fhayash, O problema é como rsrs !
@trevizoli, amigo o sr poderia me passar contado dele ? ou talvez a firmware usada em seu equipamento ? fico muito grato !
Pois é, mas conseguiu registrar seu DSLAM no site de suporte da Huawei? Pelo que vi, só acessando eles para fazer o upgrade por lá.Citação:
Postado originalmente por umbradomini
Estou com um desses DSLAM aqui na mesa. Estou com um modem Huawei HG655a, com problemas de equalizar o modem. Caso eu ligue esse modem nas portas VDSL ele sobe normal, se eu ligar ele na ADSL, ele não equaliza, porem caso eu dentro do sistema do MODEM eu aplique as configurações o ADSL equaliza.
Alguém com problemas semelhantes com esse MODEM?
Tenho o MA5616 aqui em bancada, um CARD de 32 VDSL e outro CARD de 32 ADSL.
No card VDSL somente está funcionando os modens vdsl, seu fazer o teste com um ADSL ele sincroniza, mas não passa informações.
Já no card ADSL está sincronizando e trafegando dados tanto no modem ADSL quanto no VDSL.
Algo em especifico nas configurações para que a placa VDSL aceite dados de um modem ADSL?
Nunca usei as VDSL mas tenho curiosidade para ver se passa tudo que falam mesmo de banda. ADSL tenho tido ótimos resultados.
Estou com MA5616, não sobre o pppoe, alguem pode me ajudar, estou com 2 VDLE.
tenho o u2000 mais nao consigo usar no dslam porque a porta eth esta bloqueada e perdi a senha do dslam
Testemunho. Agora com SCM na mão, iniciamos as vendas nos condomínios verticais com vários blocos usando a MA5616. em 3 dias de vendas, 20 clientes ativados. Mais umas 5 aguardando agendamento aqui na gaveta.
Conseguindo entregar planos até 20megas de download sem stress.
Ativação é muito prática, na média, cerca de 20 min, contando a perda de tempo para caçar os cabos quando o pessoal da telefônica, ao longo do tempo, foi trocando e bagunçando o mapa no DG.
Apesar de começarmos a vender agora, haviam uns 30 clientes ativos em regime de teste gratuíto já faz quase um mês.
Conexão é muito estável, a queda do PPPoE só ocorre quando nosso link com o condomínio reinicia.
O DSLAM, depois de instalado, nunca mais abrimos o Rack. Ativação 100% no DG. Alegria total aqui!
Fhayashi... realmente é muito prático.
Com relação a ativação do annex m nas MA5616.
Alguém pode passar o tutorial?
Galera, alguém sabe como colocar o IP de gerenciamento em uma VLAN? Hoje acesso através de um IP direto na placa do Router mas queria tirar esse IP de lá porque em camada dois está no mesmo barramento que chegam os clientes.
Boa noite!
Pessoa! Alguém teria a versão 3.10, 11 ou 12 do software para controladora CCUB, que pudesse disponibilizar. Estou com um condomínio parado por problemas em um controladora e os DSLAM que temos de backup todos estão com a versão 3.08 que não reconhece placas VDLE.
Agradeço a todos!
manda PVT que tenho a 3.10Citação:
Postado originalmente por sapucaia
interface vlanif 2Citação:
Postado originalmente por fhayashi
ip address 192.168.0.2 255.255.255.0 description gerencia
ip route-static 0.0.0.0 0.0.0.0 192.168.0.1
Opa @ricardoandre,
Valeu demais! Funcionou aqui!
Obrigado Ricardo! Consegui a versão 3.10 e 3.12. Se alguém precisar, é só solicitar.Citação:
Postado originalmente por ricardoandre
Sobre Anexo M.
Fiz alguns testes e consegui sincronizar o modem em bancada a 2939K de UP. O que deu 2.5Mb.
Segue as configurações. Testem ai, de repente alguém acrescenta algo nessa configuração.
Para criar o profile:
adsl extline-profile add 1
Quando chegar nessas opções, alterar os parametros com as opções:
Will you enable the transmission mode? (y/n) [n]:y
Escolher 2 vezes 1-5
Will you set Upstream PSD mask selection parameter? (y/n) [n]:y
Escolher opção 9
Depois de criado o ext-profile, adicionar na placa ou portas especificas.
Ex.
interface adsl 0/1
extline-config all profile-index 1
Como esse comando vai ativar o ext-profile em todas as portas dessa placa. Se quiser ativar somente em portas especificas, substituir all pelo número da porta.
Para checar se foi aplicado corretamente
display port state all
Bem, é isso ai!
Bom dia..
Excelente post sobre este equipamento. Tenho uma dúvida, gostaria de saber se existe uma forma de habilitar o Circuit-Id Tag para que seja possível mapear por Slot/Porta o cliente que discando para o PPPOE?
Grato!!
Elfos, Bom dia!
Tem sim, no "service port"
ola,
colega very good
modelo huawei 5616 adle32
fiz o procedimento ele sincronizou e alterou para M e so alterou para 3xxx em taxa maxima
taxa de dados continua 1xxxx fiz teste em bancada so passou 1mega de up.
tem como ajudar nessa
obrigado
Só habilitar Annex M no modem...
boa noite,
ele esta em M no modem , na verdade ele esta em auto com as demais opçoes.
ele acaba automaticamente selecionando annex m no modem.
Pessoal, alguém poderia me ajudar?
Preciso fornecer voz ao clientes VSDL. No service port, a vlan para dados é a 1600. Para voz, trabalhamos outra VLAN. Como fazer para também adicionar esta VLAN de voz para configurar os dados SIP no Modem (Obs. Modem tem as portas FXS, no caso o modelo TP-Link TD-VG5612).
Obrigado!!
Pessoal, alguém poderia me ajudar a trocar o IP da interface na dslam modelo MA5616 por favor?
Sobre VDSL, 90/40...
??Citação:
Postado originalmente por sapucaia
Bom dia amigo,
Se for para trocar o ip da vlan o comando é:
MA5616(config)#interface vlanif 1
MA5616(config-if-vlanif1)#ip address 192.168.0.2 255.255.255.0
MA5616(config-if-vlanif1)#quit
MA5616(config)#save
Bom dia a todos, amigos, estou iniciando agora e pretendo adiquirir um dslan. Queria saber quantos clientes ele suporta? Cada porta ê um cliente? Ouvi dizer que é possível atender mais que o dobro de clietes por porta? Como funciona a ligação? Em um única porta par metálico, quantos usuários? Esse equipamento dá muitos problemas?
Obrigado a todos! Onde consigo um com preço bom?
1 cliente por porta. Cada placa costuma ter 32 portas. Tem placas 64 portas mas nunca vi
Enviado via SM-G935F usando UnderLinux App
Dá muitos problemas essa Huawei? Ouvir dizer que a Drytec é melhor! Tenho medo de dar problemas e ficar com a dslan parada e os clientes esperando uma nova placa.Citação:
Postado originalmente por fhayashi
Olha, tenho elas rodando faz só 3 meses. Mas desde que configurei, tranquei o rack e nunca mais precisei abrir. O equipamento parece mais que robusto. Estável tbem.
DSLAM em termos de processamento é muito simples. Um switch de longa distância.
Enviado via SM-G935F usando UnderLinux App
Alguém tem as novas firmwares para o CCUB ou contato conde consigo? Na Huawei só mandam contactar o representante que vendeu. Estou com uma que não está reconhecendo as VDLE. Está rodando a R308.
CCUB? Eu usei uma firmware CCUB pra recuperar uma DSLAM que também não reconhecia VDLE.
Me chama no privado que te forneço, essa é pros mais chegados.
Enviado do meu iPhone usando Tapatalk
Grupinho fechado então...Citação:
Postado originalmente por avatar52
Brincadeira, o importante é ajudar nosso amigo.
kkkkkkkkkk,
@DjeiBoy, grupinho fechado que de vez em quando apanha da MA5616 rsrsrs
Noites sem dormir, kkkkk mas você merece todo apoio, muito gente boa.Citação:
Postado originalmente por fhayashi
Tá ai pra quem precisar!
http://www.flytec.com.py/fiberhome/H...etfile_312.bin
É modo de falar, só me chamar em privado que forneço.
