Olá pessoal,
Estou para comprar 2 radome para antena hyperlink.
Gostaria de saber se alguem já usou, e se melhorou o desempenho da rede.
Obrigado
Versão Imprimível
Olá pessoal,
Estou para comprar 2 radome para antena hyperlink.
Gostaria de saber se alguem já usou, e se melhorou o desempenho da rede.
Obrigado
putz, bao pergunta a tempos atras tbm ja estive procurando, pois as antenas hyperlink ja vem ate com furação nas bordas pra prender o radome, se alguem souber algo da um toke. abraços
entao, hoje mesmo vi uma discussao sobre isto, e um engenheiro postou uma comparação de antenas ..
quando voce coloca um radome, a tendencia eh melhorar o enlace, tem menor recepção de ruido.. etc..
Neste link tem algumas informações.
Radome - Wikipedia, the free encyclopedia
E neste tem uma tradução (vergonhosa) do anterior, mas já ajuda, se tiver dificuldades.
Radome
Quando comprei as minhas já vieram com o radome, mas quando instalei removi, mas existia já em operação uma estação a 100m que ficava nas costas destas duas antenas, a latencia na rede era bem alta mesmo em distancia de 600m, voltei lá e instalei os radomes de volta e para minha surpresa a latencia em curta distancia melhorou muito, e passou a existir somente acima dos 1500m.
Interessante, nunca ouvi falar deste radome.Citação:
Postado originalmente por evertonsoares
Talvez até já vi mas não sabia o nome.
Alguem sabe onde comprar, preço médio e tem fotos deste radome?
pesnei que fossem só para evitar sujeira e ninho de passaros que poderia diminuir o ganho. em antenas grandes.
Pelo que está no link que postei deveria ser só para isso mesmo.Citação:
Postado originalmente por beirsdorf
Mas parece que alguns fabricantes melhoraram alguns detalhes a mais para conseguir mais desempenho. Como este tubo que é fixado na parábola.
Veja esta da Pluton. Ela na verdade é uma parábola, mais um tubo. Isto deve desenhar o lobulo de radiação mais estreito e consequentemente evitar mais interferências laterais.
Creio que esta de Pluton, com ou sem a proteção da frente o desempenho é o mesmo. Sem a proteção mas não sem o tubo.
A proteção é só para proteção mesmo, pois é um material plasticoO que deve mandar aí é o desenho do tubo, que é diferente de uma parábola. Veja que no fundo do tubo tem uma parábola, e as paredes laterais do tubo vão ajudar a eliminar interferencia.
Veja que na descrição ela pode ser fixado o radome que é todo aquele conjunto de tubo metálico+ proteção plástica, ou então ela pode ser adquirida só a parábola.
ANTENAS PLUTON - FONE 19-21050400
Obrigado! Muito esclarecedor.Citação:
Postado originalmente por 1929
cara, o radome tem 3 putas funçoes,
função 1 - BAIXAR RUIDO
função 2 - PROTEÇÃO de avarias do tipo, granizo, (grave problema da zirok), caso um tecnico esbarre e entorte o alimentador
e por ultimo mas nao menos importante
função 3 - AERODINAMICA , miminuindo o arrasto do vento e vibraçoes q possa tirar teu enlace de longa distancia...
onde comprar eu nao sei, mas estou procurando pra hiperlink... é bom pode adesivar o randome e fazer até propaganda!!! fica legal, ajuda querendo ou nao...
Voltando ao assunto, alguem sabe se existe radome também para antenas painel setorial?
Não teria sentido. Pois o radome como conhecemos nas parábolas tem o objetivo de proteção.Citação:
Postado originalmente por netosdr
Alguns fabricantes colocam um anel metálico para modificar um pouco mais o ângulo de abertura, talvêz dando um pequeno ganho adicional. Mas basicamente o radome surgiu como proteção.
Já nas setoriais a proteção já está presente. Pois a capa na setorial já seria o "radome"
E com objetivo de atenuar sinais vindos das costas? Isto já foi discutido em outros tópicos, mas nenhum foi concluído com alguma possível solução.Citação:
Postado originalmente por 1929
amigoCitação:
Postado originalmente por netosdr
A WANT.. EMPRESACHINESA VENDE este radome prapainel.. tipo hyperlink..feito de frp.. un tipo de fibra misturado com plastigo e vidro,... e vendido em kilomentros... como se fosse cano .. na verdade é um perfil.. maiores informações Radome da antena de FRP-alibaba.com
Pelo que vejo o pessoa tá confundindo o radome com o shield. Em antenas setoriais, o radome já está incorporado e serve apenas para a proteção dos dipolos e/ou circuitos irradiantes.
Em antenas direcionais, geralmente utilizada em antenas de altas frequências, o radome é apenas uma capa que protege o alimentador e ajuda no coeficiente de arrasto. O Shield, que o amigo mpsnet citou, é como se fosse mesmo um pedaço de cano, colocado entre o refletor e o radome, onde na sua parte interna é forrado com um material absorvente de RF, e tem como objetivo aumentar a diretividade da antena, e consequentemente, eliminar alguns ruídos...
Lembrando que o radome deve ser muito bem planejado, com materiais e espessura correta em relação ao comprimento de onda, para que a refração desse material seja máxima...
Abraços,
Mandou bem TSM, também conheço radome apenas como material de proteção. Em antenas tipo parabólica, usamos no alimentador para evitar a umidade e proteção física, sem interferir na propagação do sinal.
Na falta de radomes prontos, fizemos usando como material o ACETATO, que pode ser recortado com uma simples tesoura.
FUNCIONA 100% AQUI FECHAMOS ENLACE COM ESSA ANTENA COM RADOME 71KM COM 35MB FULL RB433AH XR5
olha fechamos um link com essas pluton que pagamos cara (bem na epoca que saiu), claro que as antenas eram de 29 dbi se não me engano, mas perdeu em nivel de sinal para a oiw 33 dp,
agora em se tratando de qualidade de sinal, ruidos, etc, etc pode ser que fica melhor mesmo. eu imagino que o radome deve bloquear isso um pouco, as antenas da andrew geralmente ja vem com isso. agora ruidos das costas deve ficar o mesmo, se acaso proteger, é os laterais, deixando o link mais fechado/linear.
na flytec tem radome para a rocket-disk, no caso igual a Hyper/Oiw de 29 dbi.
só falta achar alguem para comprar um par para min testar
Eu vi na flytec tbm este radome para rocket dish, como eu queria morar la pertinho...
O ruim é que deve ser um trambolho...!!
Mas valeria a pena testar!
Como o Eng° Renan S. Antoniolli disse serve para proteção do dipolo e com experiência própria instalamos radome em um enlace:
Resultados: alem de proteção ao dipolo em relação a pássaros e sujeiras e técnicos despercebidos ou co medo de altura o mesmo teve um bom desempenho em dias com chuvas intensas, ou seja, aquela queda de sinal em um dos lados quando havia chuvas torrenciais acabou nada mais que isso.
o radome é o seguinte :
protege a antena ...
diminui o atrito com o vento ....
não deixa vazar sinal de lado e interferir em outras antenas ....
mas tem radomes ai que é todo plastico não é de metal na lateral ...
esse é apenas para proteçao do dipolo da antena ....
não segura rf lateral .....
com os testes realizados com uma antena de 30 dbi 5.8 ghz ....
comportou muito bem em ambiente poluido ....

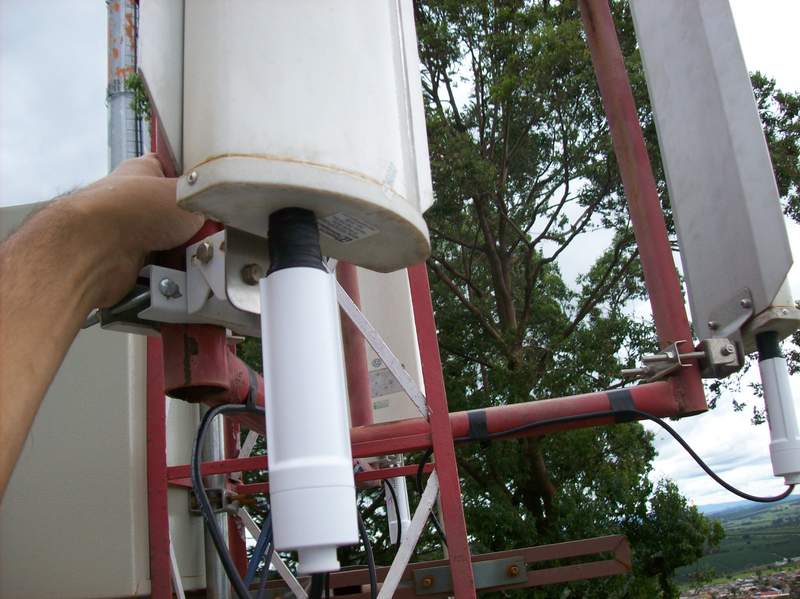

Anexo 20399

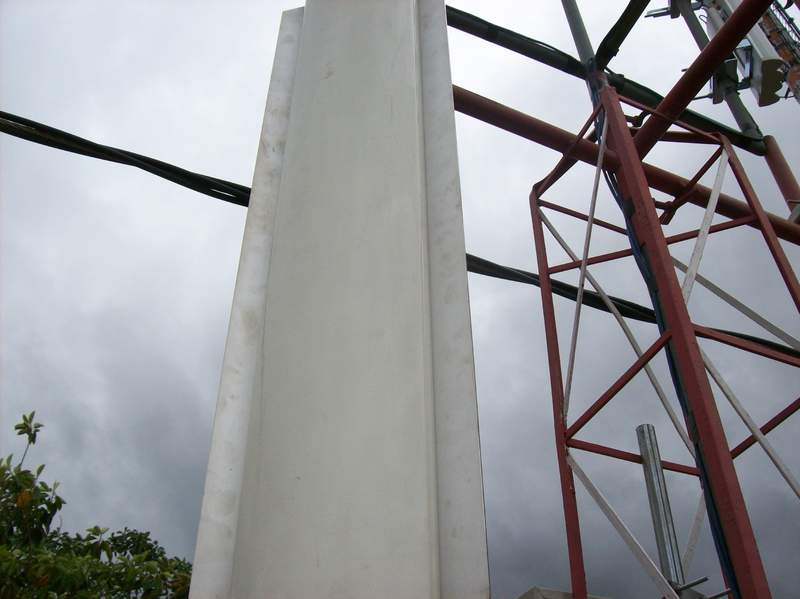

os paineis setoriais já tem radome a capa deAnexo 20401 fibra ....
mas temos hyperlink aqui no nosso provedor de 20 dbi que vem com uma proteçao de interferencias laterais veja na foto asseguir:Anexo 20400
Pessoal, volto a frisar...
Radome: Peça de Plástico (PU, PS, ABS) por definição, apenas para proteção do(s) elemento(s) irrandiante(s). Deve ser OBRIGATORIAMENTE feito de material dielétrico, para que não influencie na propagação da OEM. Existem cálculo para determinar espessura e tipo de material.
As peças metálicas que o nosso amigo Laurence comentou, nesses casos são:
para antenas direcionais focal-point: Normalmente chamado de shield, é utilizado em antenas de alta frequência, acima de 6 GHz, e serve para eliminar interferências externas que possam incidir diretamente no dipolo, e na maioria das vezes é forrado com um material absorvente de RF.
E em antenas setoriais: serve unicamente como refletor, novamente, para direcionar o sinal para a região de interesse.
Abraços,
Pessoal
Em antenas parabólicas, assunto desse tópico, o radome ou redoma em português, as vezes confundido com Shield (escudo) serve apenas para proteger da umidade e diminuir o arrasto do vento. Já o Shield, e algumas antenas os Radomes vem já com Shield integrado, serve para proteger a antena do ruido e, ao mesmo tempo minimizar a sua interação com outros enlaces (Self Interference). Por exêmplo sem os Radomes com Shield, seria impossível a tecnologia celular em ERB´s muito carregadas de enlaces funcionar bem, em Wi-Fi isso já acontece e ele perderá muita performance sem os Radomes com Shield.
Essas chinesas que vocês falam abaixo as marcas, todas são apenas radome e não shield. Logo para abaixar ruido não adianta NADA, ao contrário, dependendo da qualidade ou má qualidade, pode até perder preciosos dB´s.
Existem Shields de palha de coco resinada ( os mais antigos ), de metal, de resinas, de espuma absorvedora, plásticos metalizados, enfim, cada fabricante persegue um material melhor a cada nova antena. O objetivo é sempre o mesmo, capturar o RF e não devolver. Quanto mais alta a freqüência e, portanto, menor a onda, mais fácil, por isso é mais comum vermos Radomes com Shields acima de 7Ghz.
Faz alguns meses a Computech está, em consórcio com mais três empresas locais, numa pesquisa de um material amorfo nanotecnológico de cristais de ferrite com cromo e bário absorvedor de RF a fim de criar um Radome com Shield muito positivo para intervalos de 5 a 6Ghz.
Lembro que isso não é simples, os Americanos levaram muito tempo para fazer os caças Stealth que absorvem RF dos radares sem devolver. Estamos indo nesse mesmo caminho, já estamos na fase de protótipos e testes em campo com surpreendente sucesso.
O que posso postar aqui é que em breve (Maio 2011) teremos as antenas 5Ghz com Radome-Shield mais imunes do mercado e de muito baixo custo.
Não precisa ir no Paraguay nem morar perto, elas serão fabricadas no Brasil com tecnologia nacional.
Um material sairá na Imprensa especializada em breve, saindo eu posto aqui para vocês.
Boas instalações...
acompanhando...
renanantoniolli vc sabe que tipo de material é este q absorve RF, é uma espuma o que é, e onde encontra.
As Antenas Xwave com Radome Shield já estão disponíveis para venda...
Ajude-nos a divulgar, isso será uma revolução nos provedores Wi-Fi.
Vejam o Link Abaixo: Boas instalações...
Computech - Loja Online - 51 3230-0900
Caro Amigo Elielton,
Como o Luciano da Computech já citou, existem vários materiais absorvedores de RF utilizados nos shields, o mais comum é uma espuma preta, que agora esqueci o nome do fabricante, mas cada vez mais os fabricantes estão buscando materiais com melhor custo/beneficio.
Abraços,
Renan estou perguntando que material é este, pq o interessante é vc saber o pq akela antena é melhor, que produto é este que irá fazer essa diferença, sou do tipo de pessoa que gosta de saber o pq para realmente estar convicto de que o investimento compensa, se vc puder me ajudar com o nome do fabricante desta espuma ficarei grato.
a espuma tem um tipo de cristal (algo assim) que ajuda a absorver a irradiação (ruido), por isso a eficiencia é melhor !!
Certo pessoal entendi, mas onde encontro essa espuma para comprar, ou qual é o fabricante dela.
muito dificil encontrar assim, avulsa.
a computech tem importado ela e acoplado aos seus produtos... vale mais a pena..
então, quando eu trabalhava na TSM Antennas, tinhamos solicitados umas amostras dessa espuma, pois pretendíamos fazer antenas para HF (High Frequency), mas como o projeto não andou, deixamos de lado...
Mas mesmo nós, como fabricantes de antennas, foi bem complicado adquirir... não é muito fácil de achar e não tem muitos fabricantes não...
Alguem sabe de algum lugar no brasil q tenha para vender para as marcas OIW ou Hyperlink que sao mais comuns?
Tá no forno o Radome Shield para as Rocket Dish30.
Deve sair na segunda semana de outubro...
Já temos antenas com Radome Shield Homologadas de 31dBi.
Vá no site Wavelan e procure por 5831DPR.
Boas instalações a todos...
to no aguardo entao...
Seria então o shield. O escudo absorvedor.
É exatamente aquilo que conversavamos na época Aldo. A Computech foi atrás e está usando nas suas antenas com radome+shield.
Caros Colegas
Saiu o Radome para Rocket Dish30 dBi
http://www.wavelan.com.br/produto/de...ra-Rocket-Dish
46 peças vendidas em apenas 4 dias de lançamento.
Tá na mão o Radome Shield para as UBNT RocketDish30
Segue o Link cm fotos:
Computech - Loja Online - 51 3230-0900 - Kit Radome Shield para Rocket Dish - antena noas instalações...
Galera se querem antena de Qualidade mesmo Usem antenas kathrein, já com radome.
E não são caras se comparado com uma rocket e um "radome gambiara" que o pessoal tem feito por ai.
Tenho varias dessas kathrein, e to conseguindo uma performance xou de bola.
Gambiarra por que? primeira empresa brasileira que se protificou a fazer uma soluçao boa e vc vem dizer aki q é gambiarra, tens como provar que é uma gambiarra? indicar outro produto sim, mas defamar um que vc nem conhesse, pra que isso amigo? inveja é uma coisa feia......Citação:
Postado originalmente por hyperpotato
E outra coisa as antenas desses caras em 5,8 nem homologadas nao são....Citação:
Postado originalmente por hyperpotato
Não quero criar intriga, só estou falando que um produto desses que é uma "gambiarra" sim, custa o mesmo preço que um produto profissional, de extrema qualidade.
Agora se o pessoal quer escutar conselhos de vendedores, ao inves de conselhos de provedores que já testaram n tipos de antenas em n lugares diferentes, (oque é bem diferente que testar no quintal da casa ainda por cima com frequencias diferentes), isso fica a escolha de cada um.
Só pra consta as antenas da Kathrein são homologadas sim, numero da homologação 0820061293
Caro Colega
Primeiramente a Computech é provedora de Acesso desde 1996 sendo a mais antiga empresa do Brasil a atuar no segmento de Wi-Fi, temos atuação em 8 cidades e perto de 5000 clientes.
Nosso diferencial é que estamos comprometidos com o sucesso das suas operações.
Por uma incrível coincidência, nosso engenheiro é o mesmo que projetou as antenas da Kathrein. Usamos uma tecnologia de absorção lateral muito similar.
Logo se existe gambiarra, existe em ambas. (a única coisa que varia é a densidade da espuma para uma frequência diferente).
Andrew e Kathrein dois renomados fabricantes usam tecnologia similar a nossa.
Anexo algumas imagens para sua comparação:
http://www.computech.com.br/marketin...w/Andrew_1.JPG
http://www.computech.com.br/marketin...w/Andrew_2.JPG
http://www.computech.com.br/marketin...w/Andrew_3.JPG
http://www.computech.com.br/marketin...w/Andrew_4.JPG
http://www.computech.com.br/marketin...w/Andrew_5.JPG
Veja que na suas antenas deve haver algo similar ao encontrado nas Andrew e nas nossas antenas 5831DR e 5831DPR, inclusive o fornecedor do absorver é o mesmo.
Está mais do que provador que a diferença se resume apenas ao preço.
Homologação Anatel: 2452-11-5403
Boas instalações a todos
Pode até alguém não gostar dos produtos da Computech. Mas tem muita diferença entre eles e as gambiarras que vemos em muitos anúncios.
Esta citada especificamente nunca coloquei a mão. Mas outros produtos da Computech tem um excelente acabamento, e muito bom planejamento e desempenho.
Desde os Station para 2.4 com antena integrada que tem uma caixa "sui generis" parecendo uma caixa de descarga , (perdão Luciano) mas que se mostram muito práticas. Houve projeto na caixa, o que pode ser visto internamente nos detalhes para fixar a pcba.
Parece quase impossivel acreditar que ali dentro tem uma antena integrada que satisfaz plenamente e ainda por cima com um recurso que muitos outros rádios não tem. Basta abrir e girar a antena para mudar polarização.
Tem uma outra marca famosa que lançou um projeto com antena integrada mas não permite mudar a polarização. E voce olha por fora é uma maravilha de desenho. Um cuidado com os detalhes de desenho, mas que é um fracasso quando precisa mudar a polarização. Voce nunca diria que é uma gambiarra.
As enclosures para RB com antena integrada idem. Muito bem desenhadas e acabadas.
Quantos produtos tem no mercado que são simples caixas herméticas com plaquinhas dentro?
Temos alguns enlaces com antena de disco da computech e vamos pensar seriamente em acrescentar estes radome.
Já estivemos aqui no forum algum tempo atrás conversando sobre estas mantas que absorvem RF. Cheguei até a contatar um importador. Mas não me deram nem bola. O negócio deles é volume de vendas. Então só resta agradecer ao Luciano por ter vestido esta camiseta e tornar o produto acessível aos provedores, senão isso iria ficar só na mão dos grandes fabricantes.
E me arrisco a dizer que em pouco tempo virão outros fabricantes no rastro da Computech com lançamentos semelhantes.
seu link nao mostra o certificado das antenas 5,8ghz, somente outras antensa, talvez eu nao saiba procurar mas nao axei.....Citação:
Postado originalmente por hyperpotato
Esse é o codigo, vai em numero da solicitação e coloca ele lá.
Em anexo
A licença da Kathrein foi suspensa.
ola galera tenho uma antena da ubnt de 30 dbi e queria fazer um radome dela , entao se vcs podesse me compartilhar as medida como fazer uma radome ,e q material a usa , eu agradeço ae valew galera
Olá turma;
Neste vídeo vocês podem verificar a diferença de uma antena com e sem Radome Shield.
http://www.youtube.com/watch?v=xlCx6ZZ0lhs&feature=plcp
Luis
