Pessoal gostaria q vcs postasem aqui imagens de POE organizados pois eu tenho aqui na minha torre principal os ponto a ponto feitos com nano5 e tenho 12 POE, ja tentei organiza aqui mais sou muito ruim de ideias ai ta tudo bagunçados quem pode ajuda poste aqui.
Tenho este probleema é consultei um fabricante sobre isso.
[email protected]
Estou aguardando o lançamento de uma régua POE com 6 lan e 6 portas POe.
E uma entrada de jack P4 para entrar 12 volts.
Está também sendo preparada uma fonte de 12V 6 amperes, (para quem desejar continuar usando fonteAC/DC) para alimentar tudo isso.
Deverá ficar bem organizado.
Melhor ainda pois não tem componentes eletronicos. É só a montagem elétrica dos RJ45 e a entrada para 12V. Vai dar para usar uma bateria para alimentar todos os rádios, terminando com queima de fontes.
Surgiu esta necessidade justamente por causa da organização e também pelo uso de uma bateria. As fontes queimam com muita facilidade. Quando cai a tensão, a fonte ac/dc tenta segurar elevando a amperagem. Como elas só aguentam uma corrente de 1A acabam queimando quando dá surtos de instabilidade na rede elétrica.
Entra em contado com o Arnon neste email que ele te dá maiores explicações sobre este futuro lançamento.
Ele tem também um mini nobreak já preparado para esta situação.
Dá pra usar patch panel pra fazer isso, seja colocando lado a lado poe/lan, ou colocando, num patch panel de 24 portas, lan na fileira de cima e poe na de baixo baixo (Se for patch panel com 2 fileiras de 12 portas). Não há como erra, 4 e 5, 7 e 8, numa fonte central (Usar de PC não é garantia de nada se for fonte de ripple alto com baixo consumo), eu colocaria uma penca de capacitores de 25V 4700uF paralelo a isso.
Em torre eu não usaria apenas 12V se o equipamento suporta mais, já que fontes de maior tensão e menor corrente, tipo 24V 300W, são mais faceis de achar e de menor ripple que as 12V 300W, além de 12V exigir bitola maior no fio para cabo mais longo, minha restrição aos NS é essa.
Fora o patch panel, tem caixa plastica, tipo da Patola.com.br , que pode ser usada, com keystones RJ45, eu realmente acho interessante colocar uma duzia de capacitores paralelos nessas caixas, cerca de 1000uF pra cada 5W de consumo.
Tanto patch panel como caixa plastica com keystone permite que entre a fonte e os conectores o cabo seja grosso, é possível soldar os fios entre cada jack RJ45 e o cabo grosso (8mm no mínimo, pros cerca de 10A em 12V dos 12 NS5), descascando o fio a cada 1,5cm. Pra isolar dá trabalho, mas sendo fio rídigo em caixa plastica é possível prende-lo na lateral pra reduzir os riscos e contato com o polo oposto.
Deixa ver, um pacote com 25 keystone no Oderco.com.br custou acho que R$ 35, uma caixa hermetica pra isso ficaria uns R$ 15 a 20, então ultrapassaria o custo de um Patch Panel da Multitoc. Se não tem como prender o patch panel aí o jeito é a caixa plastica mesmo, ela pode ser "jogada" em cima de qualquer gabinete ou prateleira, pode até ter a fonte dentro dela.
(Eu usaria esses modelos mais ventilados, tipo: Cinestec Componentes Eletrnicos )
A régua que a empresa que citei já está prevendo tudo isso. Entrada suporta até 48V.
Vai ser uma régua semelhante a uma destas para corrente Alternada. Muito simples.
Mas já pensa em alimentar com uma bateria. Tem uma de 18A, que é pequena para colocar dentro do gabinete.

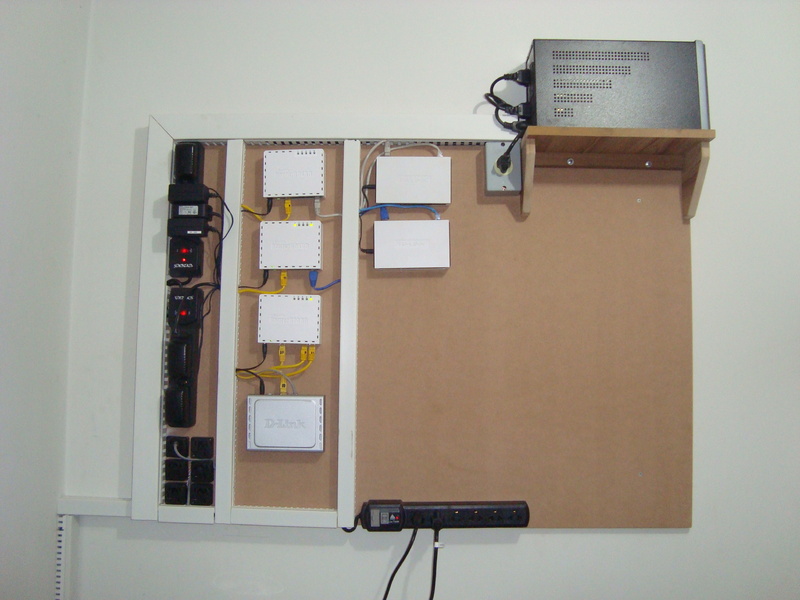

Obrigado a ajuda de todos, mais eu queria mesmo era a ortganizaçao dos POE em um local pra naw fica tudo bagunçados olhem essa imagem q achei no forum e tipo essa ai
Anexo 17650
o ruim é que o cara arrumou um sistema elétrico e por trás usou madeira, imagina se dá um curto, pega logo fogo em tudo, o interessante mesmo seria em um rack, ou então em uma caixa de motagem tipo cemar
a cisco lançou um switck com 48 portas POECitação:
Postado originalmente por irandy
Seria este amigo
Citação:
Postado originalmente por Genis
pregue eles com fita dupla face da 3m que ira ficar arrumadinho ...
com um bom sistema eletrico e um bom swith ..
nossa já saiu uma mais novo, só que este só tem 24 portas PoeCitação:
Postado originalmente por tonflatland
Comprei uma caixa quadro de comando metalica da Cemar e fixei no pé da torre, até lá estou levando ernegia oriunda de um SMS 2KVA com bateria de 120A MF ambos ficam dentro do escritório ao lado do rack, e lá fixei todos poe com Dupla face no fundo da caixa e desci os cabos de ernegia aqui pro rack, porém já estou eu mesmo elaborando minha solução, desmontei um 24 portas da 3com e estou isolando os pinos 4 e 5/6 e 7 para inserir 24VDC. Estou na 12° porta e esta dando um trabalho lascado para tal. pois nao posso danificar o switch, ele precisa continuar funcionando durante as soldagens.
Isto que iria dizer, mas quem quiser da para usar um switch queimado e fazer as soldas!
Citação:
Postado originalmente por evertonsoares
Lembrando que tem que ter uma Boa Alimentação de Amperagem nesse Switch
Citação:
Postado originalmente por rfferraz
Aqui vou usar da seguinte forma, vou pegar 2 bateria dando 24v a 120ah, e um carregador com flutuador, tenho uma Rb direta na bateria com 12v a 30mts de altura e a bateria em baixo nunca parou, tem mais de 100 dias ligada! vou fazer o mesmo na torre principal, vou ligar as portas do switch que tenho queimado!
Citação:
Postado originalmente por tonflatland
Talvez isso ajude amigo.
https://under-linux.org/f97/como-res...-torre-143722/
Imaginem a situação.
4 Nano na torre para distribuir.
Um rádio para receber o enlace e um outro ainda para levar o link para mais uma torre remota.
Seriam 6 rádios e seis fontes poe.
Pode causar uma desorganizaação facilmente.
Com a régua de poe que vai ser lançada em janeiro pelo Arnon Belucci da ComercialValedaEletronica, vai ficar muito mais fácil a organização.
As soluções apresentadas pelos amigos são também muito boas e principalmente bonitas, mas demanda muito mais trabalho para organizar.
E quando queremos usar Nanos nas torres, fica muito mais fácil uma régua de POEs e uma bateria.
Citação:
Postado originalmente por rfferraz
Qual bitola do cabo esta usando para subir alimentação para as RB que esta a 30 metros da bateria ?
Vejam o que vem por aí.
Entrada pino P4 para energia DC e portas POE/LAN
Vai facilitar muito para colocar uma bateria para alimentar todos os rádios
Solução simples e funcional.
Fixamos no fundo da caixa com dupla face de boa qualidade e colocamos o aluminio prendendo tudo fixado com parafusos nas laterais.
Anexo 21299
Alguém me ajuda qual bitola de cabo preciso usar pra subir 12v ou 24v para meus equipamentos.
Pois quero colocar um caixa com as baterias embaixo com o carregador flutuante e subir 1 fio para alimentar separadamente cada RB.
Por ser uma distância de 30 metros dizem que tem que ser um cabo PP 4mm no mínimo pra compensar a perca, mas o pessoal usa cabo de rede pra alimentar via POE, e o cabo de rede a bitola dele é muito mais fino que um cabo PP 1 mm !
Estava até pensando em levar 24v no lugar dos 12v pra compensar a perca!
Alguém já usou ou sabe me dizer corretamente ?!
*"a perca" não, é perDa.
Com cabo de rede são 2 fios 24AWG, se recomenda limitar a 30m porque após isso, com uma fonte de 12V, teria uns 10V na outra ponta, e a maioria dos router/clientes opera entre 10 e 13V.
As RB's operam teoricamente com 9,6V, mas devido ao ripple das fontes melhor não baixar de 11V.
Uma bateria chumbo-acido 12V quando descarregada tem 10,5 ou 10,8V, com 30m de POE a tensão estaria nuns 9V com o consumo de muitas RB's, de modo que a bateria seria subutilizada, ou melhor, mesmo tendo ainda carga na bateria a RB ficaria instavel devido a baixa tensão. Idem pra equipamentos da Ubiquiti.
Se quer baixo custo pode ser uma bateria 12V e uma 6V em seria pra ter 18V, tem modelos 12Ah de gel bem em conta na sta-eletronica.com.br , pra apenas as RB's no alto na torre em alguns casos dá uptime de 5 ou 6 horas. Teria que fazer um carregador especifico pra flutuar em 20,25V, mas o custo não é nada grande.
Se não tem como fazer carregador, o jeito é comprar carregadores flutuadores pra 1 bateria, e colocar 2 em serie mesmo. Se tiver equipamento que opere com exclusivamente 12V (Lembra que bateria tem 10,8 a 13,5V, e não 12V) como switch ou modem, tem no mercado conversores DC-DC de 24 pra 12V, a saída é geralmente precisa o suficiente, menos que 10% de variação (Igual fonte chaveada original desses aparelhos).
Valeu pela correção.. hehe
Vou usar 2 baterias estacionária de 70ah e um carregador 24v ligado em um controlador de carga (usado em painel solar) onde tem 2 entrada e 1 saída (entradas: bateria e carregador e saída: ligado nos equipamentos) assim o carregador fica isolado dos equipamentos evitando ainda mais algum surto.
Quanto ao fio, então melhor trabalhar em 24v usando cabo PP 2 x 1mm que dai chegaria uma voltagem que funcionaria a RB sem nenhum problema.
Correto ? Então posso usar o cabo PP 2 x 1mm ???
Poder pode. Com 2A de consumo, em 24V a queda em 30m de cabo 1mm seria de pouco mais de 1V, ficando ainda totalmente dentro do range de tensões (E não "voltagem") que as RB's operam.
Só lembra que emenda não soldadas, ou conectores, tem perda, e se a corrente for alta terá chamuscados no conector. Eu prefiro soldar tudo.
Se tiver instabilidade na RB ela será proveniente do carregador, alguns tem apenas um trafo e diodo, aí precisa colocar um filtro LC. Mas isso é "e se", porque o normal é o carregador não jogar tanto ruído.
Rubem, estive visitanto o site desta empresa que voce citou, mas na loja online não tem baterias. Voce compra deles fora da loja online?Citação:
Postado originalmente por rubem
Depois de logado, na seção de downloads tem o catalogo em pdf, com preços. Não sei se vendem pra CPF ainda, mas pra CNPJ com certeza. Como estão em SP acrescente 12% da substituição tributária nos preços (Exceto se você também estiver em SP, ou se for pra pessoa física). Antigamente tinha a comprare.com.br que eles usavam pra vender pra PF, e antes ainda era a 1001pilhas.com.br, eles que distribuem as pilhas e baterias Rontek.Citação:
Postado originalmente por 1929
Na Unicoba, que distribui equipamentos TPLink, tem as baterias Unipower, mas eles são "menos acessíveis" pra compras em pequena quantidade.
Na secpower.com.br também tem uma variedade de baterias pequenas, mas também não sei como anda a "acessibilidade" pra compras pequenas ou pra CPF, desisti desse povo e da Unicoba a alguns anos.
Li uma vez em um fórum que se usar cabo comum pra levar 12v DC com um cabo grande esta propício a ruido, diferente que no cabo de rede que é transado evitando esse ruido.
Realmente pode acontecer isso ??
A função primária do VRM da RB é regular a tensão, a secundária é eliminação de ripples, spikes e ruídos.
Em routers domesticos talvez o ruido pela linha de alimentação atrapalhe, mas em equipamentos MK ou Ubiquiti, se estiverem em bom estado, não gera perda de desempenho.
Já ruído pelo RX e TX sim implicam em diminuição do trafego legítimo pelo cabo.
Muito obrigado pela informação técnica!
Recomendo utilizar várias fontes poe ligadas em no-break, pois utilizando extensão poe você corre o risco de parar tudo de uma vez ao invés de parar apenas um equipamento.
Anexo 61924
E várias fontes em paralelos, se não isolar com filtro LC e diodo, o ruído de uma vai pra outra, surge ripple na estória do mesmo jeito (1 fonte ruim e 2 boas, digamos).
