Caso de sucesso, enlace de 74Km direto

Bom noite pessoal do Under, venho aki postar um caso de sucesso de um enlace de 74km direto.

Equipamentos usados.

2 - Antenas Ubnt Dish de 34 Db.
2 - Routerboard 433AH
4 - Pigtail MMCX
4 - Pigtail Proeletronic de 40cm
2 - Cartões R52hN
2 - Caixas herméticas de Metal.
1 - Fonte para Alarme com 2 Baterias 7a 24V
1 - Fonte 24 V Ubnt
2 - Suportes (Desenvolvido por mim para nivelamento perfeito)
Cabos Blindados com conectores

Resultados nas fotos. Qualquer duvida ou ajuda, entrar em contato comigo por mp.

Att;
Pedro Henrique

Anexo 27556Anexo 27557Anexo 27558Anexo 27559Anexo 27560Anexo 27561Anexo 27562Anexo 27563Anexo 27564Anexo 27565

Parabens.

Parabéns ficou bem feito.

Mas ainda prefiro usar a Rocket da Ubiquiti ou Rádio digital para essa distância.

Rocket não fecha essa distancia não, para fechar somente em 10Mhz, e nisso não passa 15MB e aguenta poucos pacotes!!! Rocket foi feito para no maximo 50 Km em 20Mhz. Pode conferir pela barra da ACK do proprio Rocket.

Radio Profissional para passar 15MB eh exagero, é rasgar dinheiro a toa.
Se ver nas minhas fotos verá q temos na rede Ceragon, SIA. Temos 2 pares de Ceragon para chegar essa semana, sabemos dimensionar os equipamentos para cada serviço, não gastamos dinheiro sem a devida necessidade

Amigo, porque não usou os rádios da ubiquiti (rocket)????

Como ja disse anteriormente, os Rocket não são feitos para essa Distancia. E não aguentam muitos PPS, coisa q neste enlace preciso. Os testes de banda dos rockets são ilusórios.

Rockets são muito bons, mas para o q ele e destinado, não podemos querer faze-los tirar aguá de pedra.

Que configuração utilizada na wirelles, amigo? E quanto setou neste cartão? grato e parabéns!

Cada um tem sua maneira de analisar...

Se voce procurar um profissional de grandes telecoms ele terá uma visão X da questão assim como um outro profissional uma visão Y.

O produto final que é o serviço e a qualidade deste alinhada aos custos e manutenção é o que importa.

Por isso parabéns pelo projeto!

Se desejar passar a maneira que foram configurados os cartões para o pessoal do Under Será de grande ajuda!

Obrigado!

Como eu disse, não podiamos gastar muito neste enlace, pois está previsto uma mudança logo para radio Digital, mas ainda não e viável pela estrutura da torre ser muito frágil para suportar as antenas de 1.8M

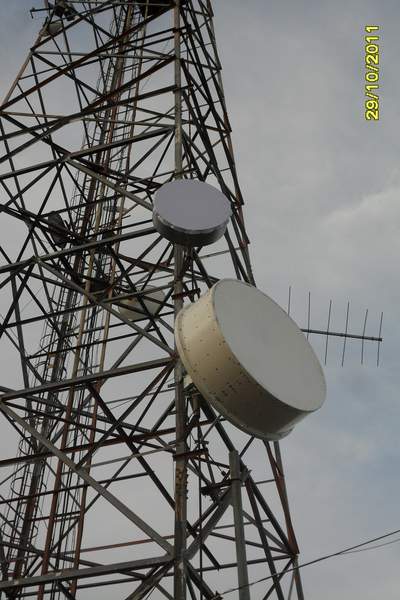

A Torre da Foto eh um desvio para o Link pq na torre final do Link não e possível fechar o Enlace pois e baixa (25M), Anexo 27604Estes enlaces estão fechados, o Ponto Final e a MSol, Onde chega os 2 links. Nesse link mais longo passa 20M Tx por 10 RX, ele está de Bkp.

Já esta sendo instalada uma torre de 40M onde será possivel instalar os Radio Digial Ceragon IP10 com antenas Andrew de 1.8 e ODU HP para fechar os links. Ai acabo com o desvio.

Att;
Pedro Henrique

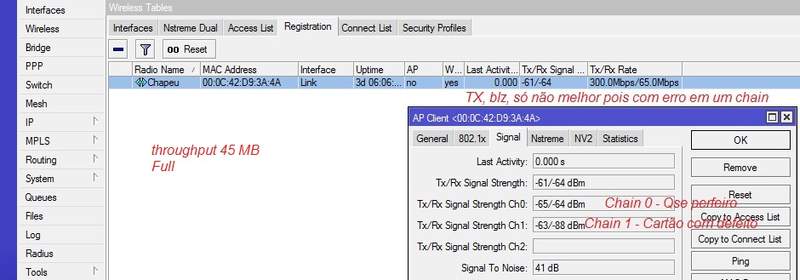

Segue os Prints da configurações do Enlace.
Anexo 27605Anexo 27606Anexo 27607Anexo 27608Anexo 27609
A outra ponta esta só muda para Station e deixa os Rates em Default pois obedecerá ao AP.

Eh como uso em Bridge transparente usamos túnel MPLS/VPLS.

Qlqr duvida estamos ai

Muito bom amigo....parabens.

Confiaria muito mais no MK para este enlace tmbm, por ter mais recursos para melhora do enlace.

Me diz uma coisa, esse programa que usou para a topografia do local é algum plugin do Google?
Vlw

Nao, ja faz parte do google earth mais novo. So vc trasar a linha
clicar com o botao direito e ir em mostrar perfil de elevacao.
Desculpe a falta de acentuacao, estou via celular.

Parabéns, ficou show de bola...

Amigo tentou usar o NV2?? com essa mesma config sua passei pela mesma situação, quando deixava o rate mais alto o ping subia demais, para abaixar o ping tive que baixar as taxas isso usando o nstreme... ae ativei o NV2 e fiz o tunelamento MPLS/VPLS e ficou uma maravilha, 50 mb full e ping de 3 a 5 seg.

Ql a distancia do seu enlace???
Pois tive relatos e experiencias próprias q acima de 50km o NV2 não funciona bem.
Mas vou testar.

Obrigado pela sugestão.

a distancia do meu eh pequena, 3 km mas peguei as intruções de como fazer em um topico onde o cara tinha um ptp de 70km

Eh, testei aki, mas o desempenho foi pouco pior, estava passando 28M full com Nstreame e ficou passando 22M Full com o NV2, mas foi um bom teste.

Obrigado pela dica

Legal, é bom para saber como se comporta esse protocolo em longas distancias, bem longa hehehe... abs

Obrigado, amigo, por compartilhar. Mas, sem querer abusar... rssss - qual a potencia usada no cartão??? valeu !!!

Está em 17 Db.

Citação:

---

Postado originalmente por pedrohsampaio

Está em 17 Db.

---

essa sim eh uma prova de que potencia eh apenas uma "minima" parte de um ptp bem elaborado, 17 dbm para 74km...

Citação:

---

Postado originalmente por pedrohsampaio

Bom noite pessoal do Under, venho aki postar um caso de sucesso de um enlace de 74km direto.

Equipamentos usados.

2 - Antenas Ubnt Dish de 34 Db.
2 - Routerboard 433AH
4 - Pigtail MMCX
4 - Pigtail Proeletronic de 40cm
2 - Cartões R52hN
2 - Caixas herméticas de Metal.
1 - Fonte para Alarme com 2 Baterias 7a 24V
1 - Fonte 24 V Ubnt
2 - Suportes (Desenvolvido por mim para nivelamento perfeito)
Cabos Blindados com conectores

Resultados nas fotos. Qualquer duvida ou ajuda, entrar em contato comigo por mp.

Att;
Pedro Henrique

Anexo 27556Anexo 27557Anexo 27558Anexo 27559Anexo 27560Anexo 27561Anexo 27562Anexo 27563Anexo 27564Anexo 27565

---

Show de bola hein!!!! Parabens ae pelo trabalho!! Sei bem o quanto é arriscado e ao mesmo tempo ótimo quando se fecha um enlaces desses. ótimas escolhas tanto de antenas quanto de cartões e estruturas.
Abraço e bons negócios pro amigo.

Citação:

---

Postado originalmente por gustavinho69

Muito bom amigo....parabens.

Confiaria muito mais no MK para este enlace tmbm, por ter mais recursos para melhora do enlace.

Me diz uma coisa, esse programa que usou para a topografia do local é algum plugin do Google?
Vlw

---

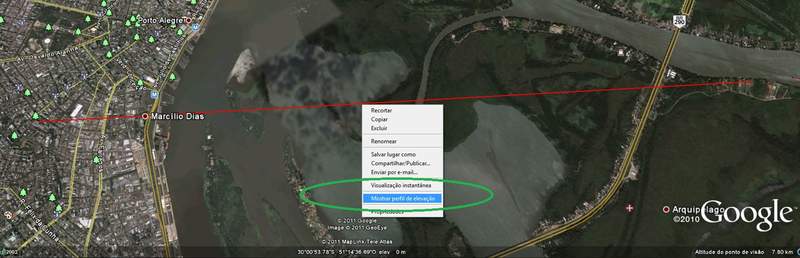

Gustavinho, baixa a ultima versao do google earth, depois marca dois pontos que queres linkar com a ferramenta de medir distancia...
salva essa medição e em seguida clica com o botao direito em cima da linha e seleciona "Mostrar perfil de elevação".

Abraço.Anexo 27807

Citação:

---

Postado originalmente por leandrolopeswifi

Gustavinho, baixa a ultima versao do google earth, depois marca dois pontos que queres linkar com a ferramenta de medir distancia...
salva essa medição e em seguida clica com o botao direito em cima da linha e seleciona "Mostrar perfil de elevação".

Abraço.Anexo 27807

---

Leandro obrigado pela informação amigo....eu fiz o teste aqui e achei show de bola essa disponibilidade do Google Earth.... é só nas versões recente que tem? muito bom....vou ver se confirmo a precisão do google com os mapas que temos do Radio Mobile..

Vlww

Citação:

---

Postado originalmente por gustavinho69

Leandro obrigado pela informação amigo....eu fiz o teste aqui e achei show de bola essa disponibilidade do Google Earth.... é só nas versões recente que tem? muito bom....vou ver se confirmo a precisão do google com os mapas que temos do Radio Mobile..

Vlww

---

Feito!!!! cara, tá bem confiável essa versão nova do Google earth.em todos os trajetos que fiz por ele, bate perfeito com o Linkplanner e o Linkcalc.
Tamo pra ae pra isso irmão. precisando é só falar.
Abraço.

Citação:

---

Postado originalmente por leandrolopeswifi

Feito!!!! cara, tá bem confiável essa versão nova do Google earth.em todos os trajetos que fiz por ele, bate perfeito com o Linkplanner e o Linkcalc.
Tamo pra ae pra isso irmão. precisando é só falar.
Abraço.

---

Bom saber cara que ta batendo perfeito...Maravilha, tamo ai também pra somar......abração.

Parabeeeeeens cara!! ótimo trabalho.. estou testando aqui também tenho um enlace de 35km com r52hn mas não estou sabendo dimensionar direito, vou seguir esse seu post com algumas dicas pra mim ver se consigo. Em nv2 o ping sobe demais vou tentar com nstreme.

Obrigado!!

Como disse a um colega no post q depois trocaríamos o enlace para rádios profissionais.
Ta ai a configuração, as fotos e os prints do ceragon em funcionamento.

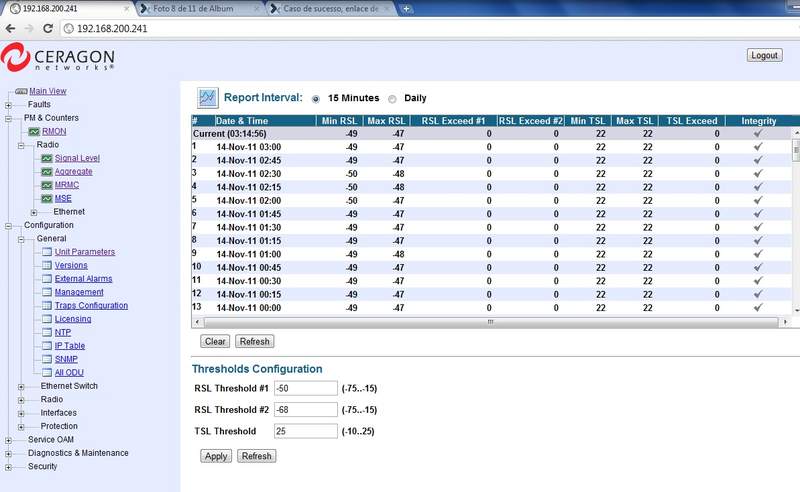

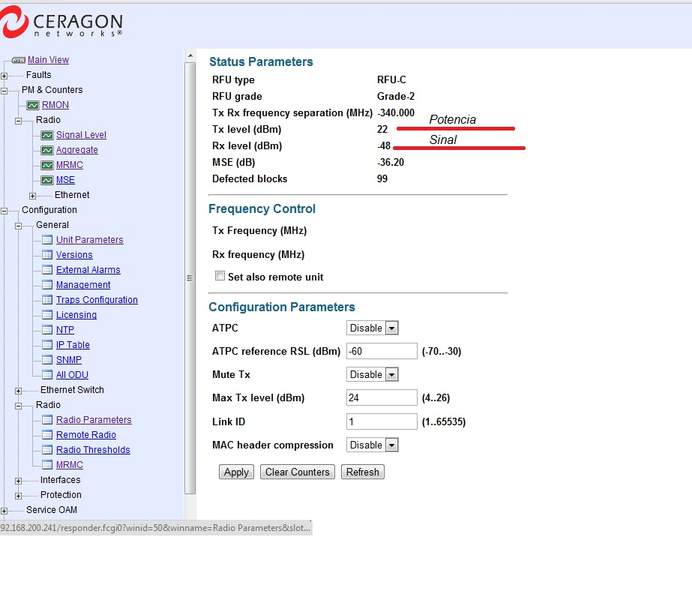

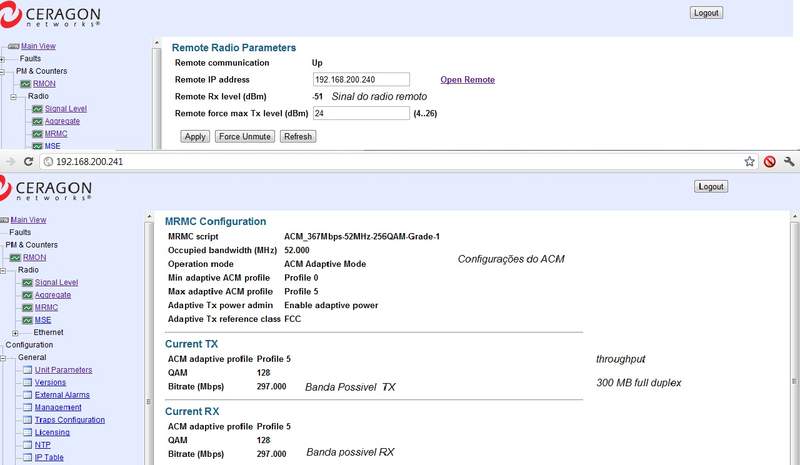

Prints ceragons
Anexo 30316Anexo 30317Anexo 30318

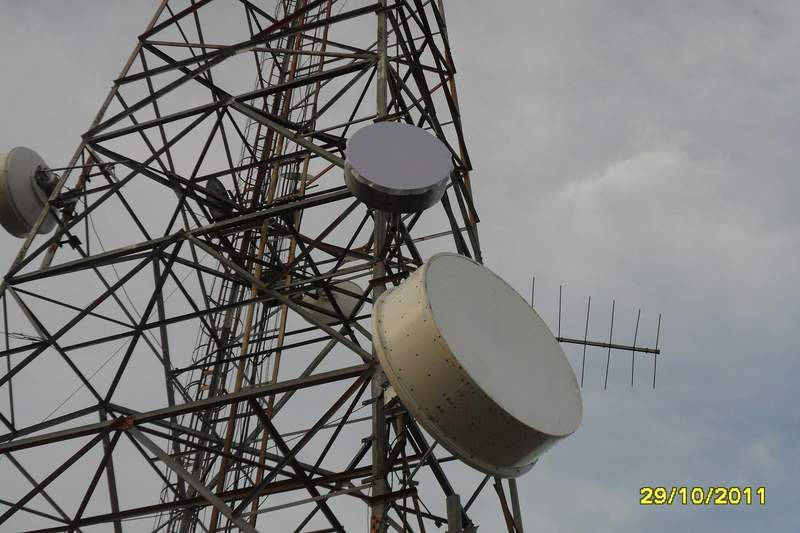

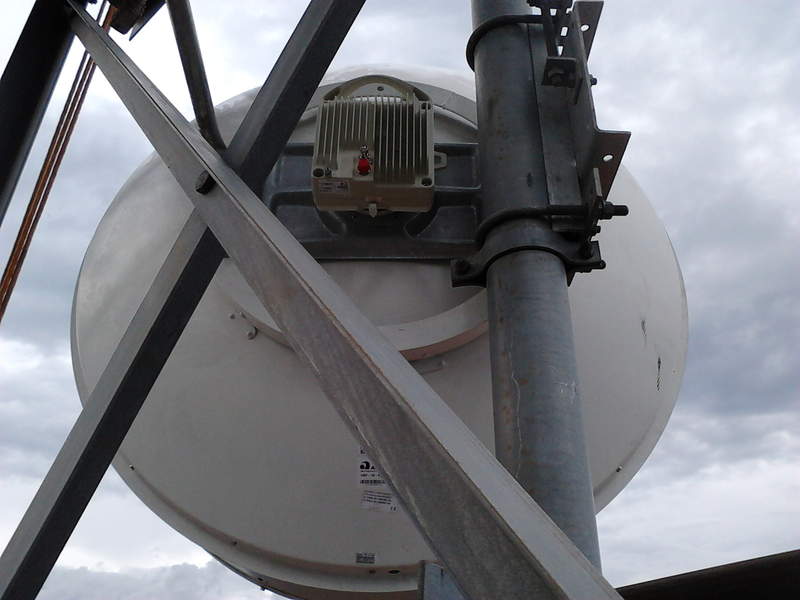

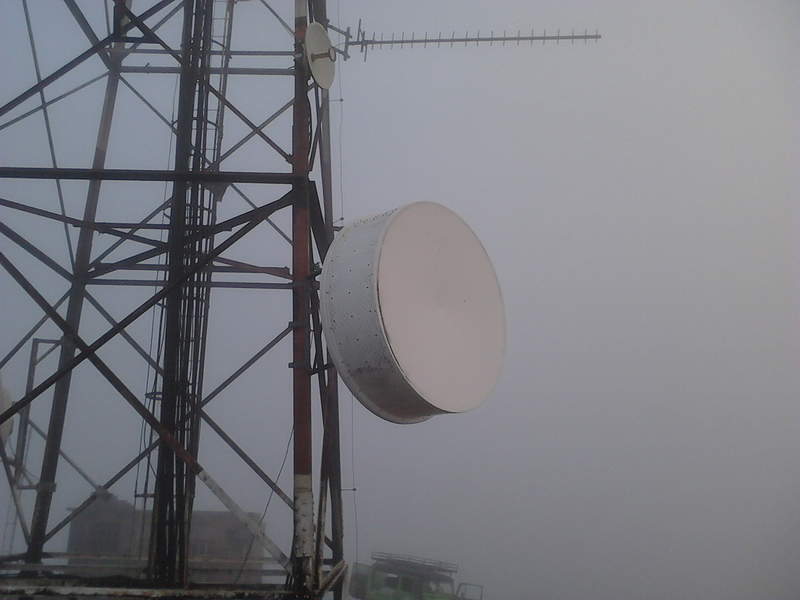

Foto antena 1.8

Anexo 30319Anexo 30320Anexo 30321
Antena 1.2
Anexo 30322

Este enlace na frequência 6.5 Ghz. 74 km.

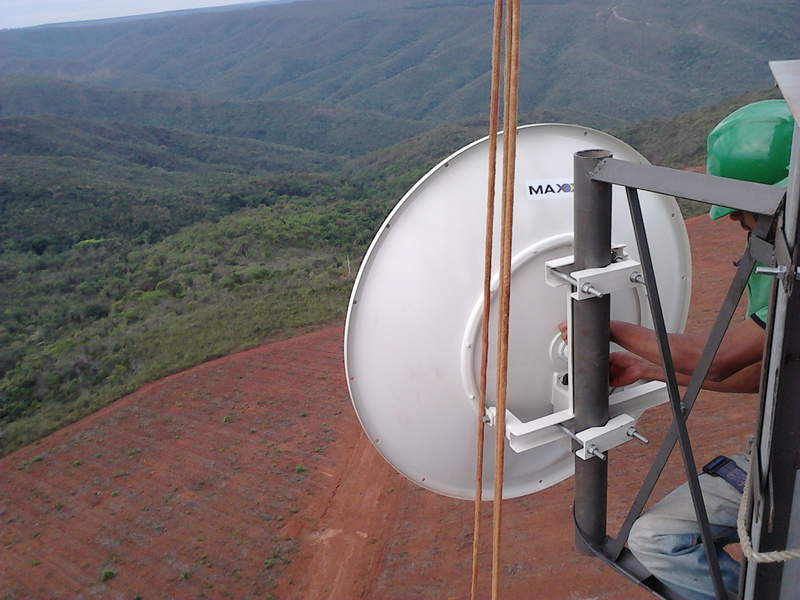

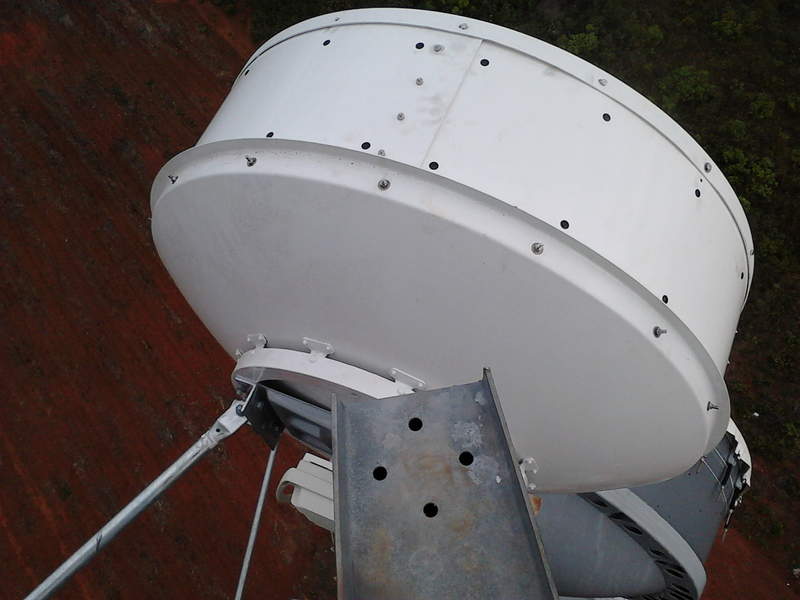

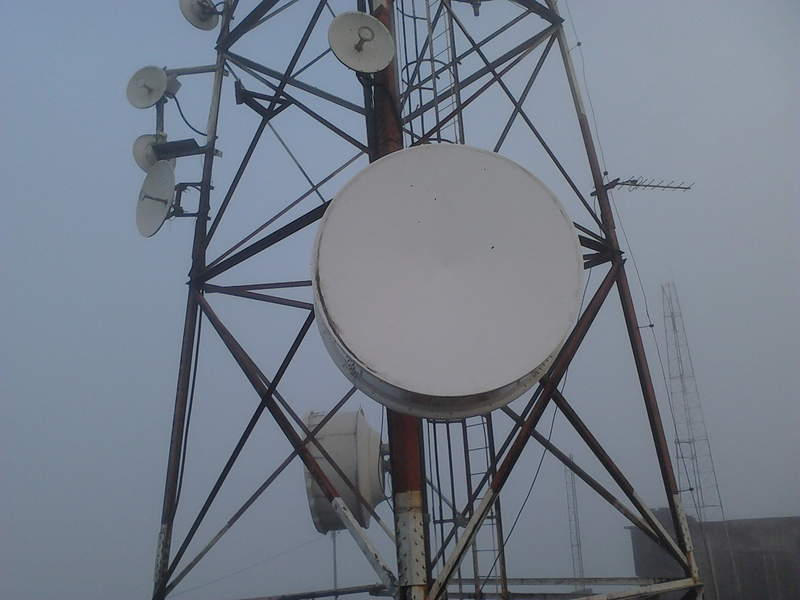

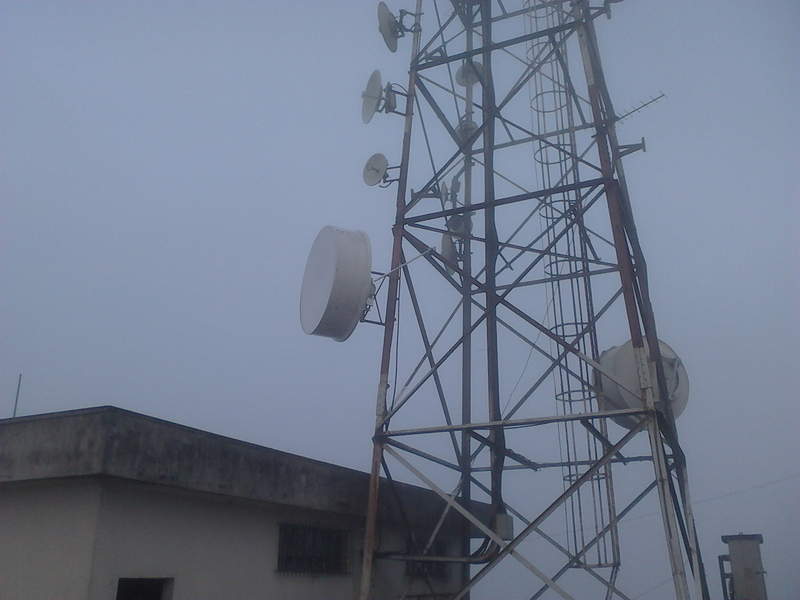

Estamos fazendo outro de 72.3 km tbm com ceragon 6.5 ghz, vejam as fotos das antenas instaladas.
As 2 antenas vão ser linkadas na mesma torre, a de cima já esta linkada, 72 km, 45 mb full.
Anexo 30323Anexo 30332Anexo 30333Anexo 30324Anexo 30325Anexo 30330Anexo 30331

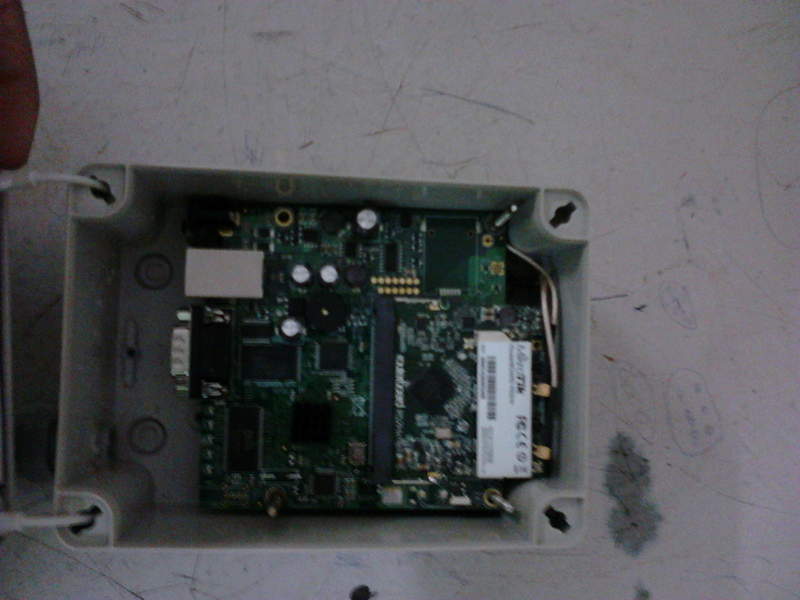

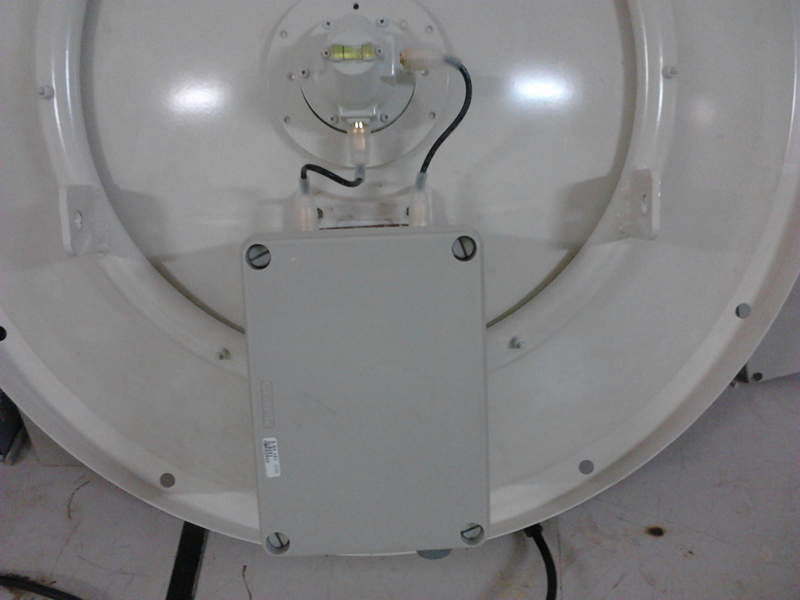

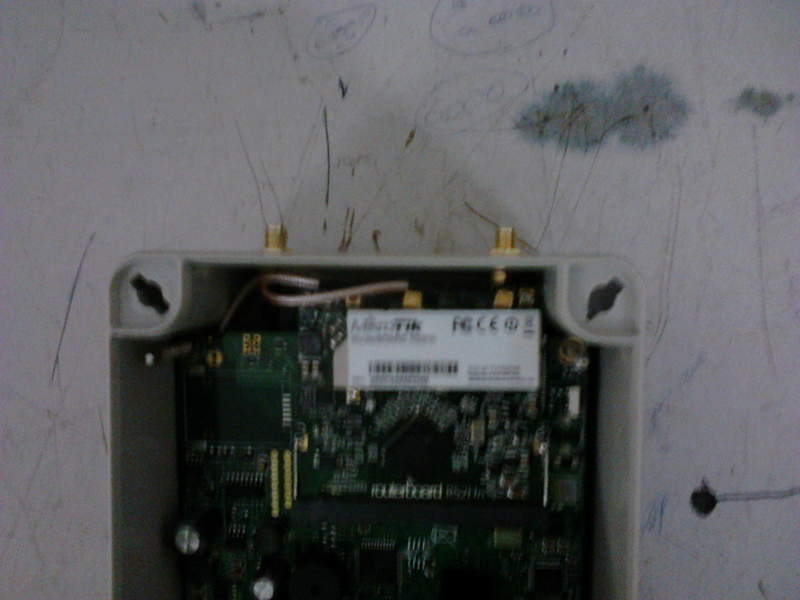

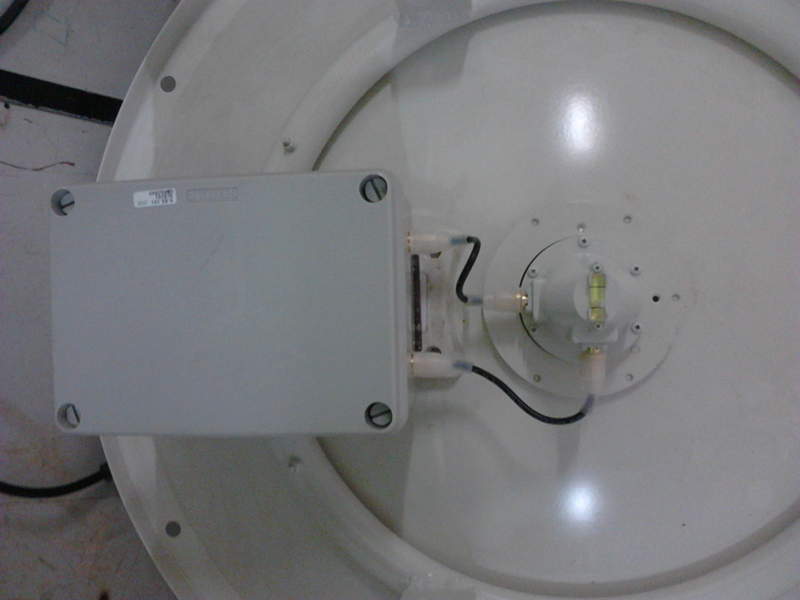

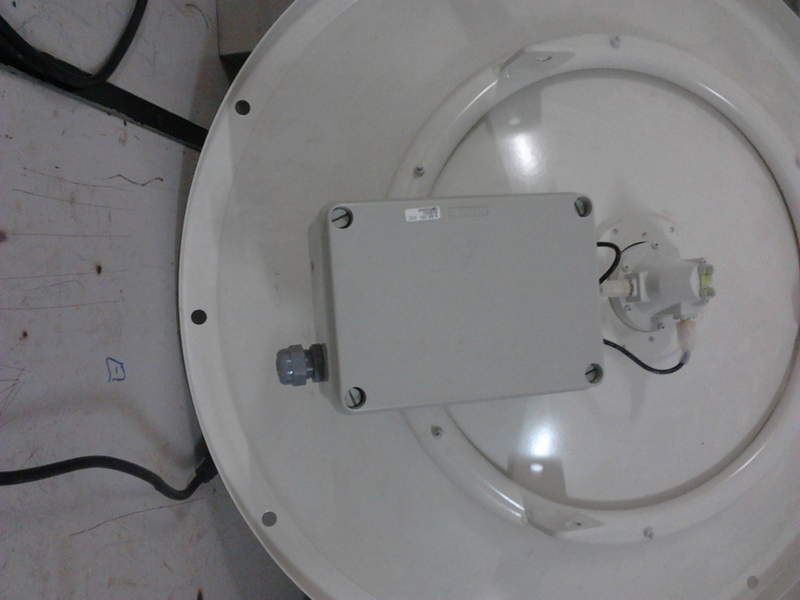

Caixas montadas para usar nas Dish 30 ou 34. Usando o mesmo Pigtail
dos rockets. Ficou bom. RB 411AH mais R52hn
Anexo 30329Anexo 30328Anexo 30327Anexo 30326Anexo 30334Anexo 30336

Espero q gostem

Parabens cara,pelos dois enlaces! muito legal ver um ptp desses ceragon realmente o radio é top,agora uma pergunta; o ping entre as duas pontas la atras no link entre as rbs nao ta um pouquinho alto nao? tava passando trafego na hr? nao tenho experiencia com links de tao longa distancia por isso fiquei na duvida rsrs..
Abs.

Vou montar um enlace aqui por esses dias, pretendo usar RB493G em ambas as pontas com cartão SR71 e antenas Rocket Dish 30dbi a distância é bem menor 13km.
Vou usar as dicas de configuração deste post, assim que eu fizer os teste portarei tbm meus resultados...

Citação:

---

Postado originalmente por pedrohsampaio

Segue os Prints da configurações do Enlace.
Anexo 27605Anexo 27606Anexo 27607Anexo 27608Anexo 27609
A outra ponta esta só muda para Station e deixa os Rates em Default pois obedecerá ao AP.

Eh como uso em Bridge transparente usamos túnel MPLS/VPLS.

Qlqr duvida estamos ai

---

Por que não consigo mudar o MCS do meu cartão ? Aqui estou usando o SR71.
