Ajuda no entendimento da Fibra

Prezados, Boa noite,

Estou começando a me debruçar sobre a fibra ótica, conceito, qual tipo é melhor pra onde etc....
Porém aqui gostaria da ajuda dos colegas para que me indicassem algum tutorial ou video aula "prática" para que pudesse analisar junto com a teoria que estou adquirindo de forma a combinar os dois e criar uma base...
Agradeço
Ah...antes que falem, Ja li quase tudo da teleco.

Só um parentese; gostaria de ver alguma coisa na pratica, tipo:

- Vamos fazer um PTP na fibra, para isso vou usar tal fibra ( que dependendo da distancia creio que seja a monomodo), com tal conector...

Me expliquei?

Ola @gabrielest.

Fibra Multimodo apenas para aplicações expecificas e muito caras, pouco usadas
Fibra Monomodo, usada em todos os tipos de aplicações usando fibra, mais usada e mais barata, segue a baixo os tipos de monomodo que vc irá usar em seus projetos.

Tipo de fibra, basicamente vc tem dois tipos de fibras, indoor e outdoor
Fibras indoor são os cordões que vc vai usar no armario.
Fibras outdoor são as fibras que vão ficar expostas.

Fibras outdoor vc tem 3 tipos basicos mais usados,
Fibra sem AS ou seja fibra para usar em tubos de passagem ou espinados
Fibras AS 80, Auto Sustentado para vao de até 80 metros, esse cabo vc vai usar em redes dentro da area urbana
Fibras AS 120, Auto Sustentado para vao até 120 metros, esse cabo vc vai usar em redes ligando cidades por areas rurais, pois os postes podem ser de até 120 metros de distancia.

Para vc fazer um ptp em fibra é bem simples, se vc for fazer uma rede em area urbana irá usar fibra do tipo AS 80, a quantidade de fibras por cabo irá depender exclusivamente do seu uso, dependendo da distancia desse ptp, não recomendo menos que 12 Fibras.

Equipamentos necessários para o ptp, isso depende do que pretende.
Vc pode fazer com conversores de midia tp-link, planet, e outros, prestando atençao apenas que para isso vc tem que comprar um par, ou seja lado A e lado B, os dois conversores são doferentes.
Vc ainda pode fazer usando rbs com porta SFP, e ainda ter todas as funções da rb.
Conectores isso depende do equipamento, alguns ja vem com sfp embutidos, bastando pegar um cordão optico cortar e fazer a fusão na fibra que vc deseja usar, se vc for usar rb, ai basta comprar um cordão com duas pontas SFP e fazer o mesmo cortar e fazer a fusão.

SFP se vc for fazer um ptp ou uma rede pon com mais de 10km vc deve comprar SFP modelo para 20km.

Mais algos?

Citação:

---

Postado originalmente por edmarmega

Ola @gabrielest.

Fibra Multimodo apenas para aplicações expecificas e muito caras, pouco usadas
Fibra Monomodo, usada em todos os tipos de aplicações usando fibra, mais usada e mais barata, segue a baixo os tipos de monomodo que vc irá usar em seus projetos.

Tipo de fibra, basicamente vc tem dois tipos de fibras, indoor e outdoor
Fibras indoor são os cordões que vc vai usar no armario.
Seriam aqueles cabinhos finos também conhecidos como cabo drop correto?

Fibras outdoor são as fibras que vão ficar expostas.

Fibras outdoor vc tem 3 tipos basicos mais usados,
Fibra sem AS ou seja fibra para usar em tubos de passagem ou espinados
Fibras AS 80, Auto Sustentado para vao de até 80 metros, esse cabo vc vai usar em redes dentro da area urbana
Fibras AS 120, Auto Sustentado para vao até 120 metros, esse cabo vc vai usar em redes ligando cidades por areas rurais, pois os postes podem ser de até 120 metros de distancia.
Essas fibras supra-citadas ai, atualmente, qual é um bom fabricante com custo beneficio bom. Vi que tem algumas que vem até com guia de cabo de aço??

Para vc fazer um ptp em fibra é bem simples, se vc for fazer uma rede em area urbana irá usar fibra do tipo AS 80, a quantidade de fibras por cabo irá depender exclusivamente do seu uso, dependendo da distancia desse ptp, não recomendo menos que 12 Fibras.
Porque?? teoricamente se vou interligar um ponto a outro (sem fazer derivações no meio do caminho claro) uma só não seria suficiente?? ou é por causa da atenuação??

Equipamentos necessários para o ptp, isso depende do que pretende.
Vc pode fazer com conversores de midia tp-link, planet, e outros, prestando atençao apenas que para isso vc tem que comprar um par, ou seja lado A e lado B, os dois conversores são doferentes.
Ok, mas uma pergunta: - pelo que vi tem sistema de transmissão que usa laser e outro que usa led, esta correto??, se assim for óbvio que um não seria compativel com o outro. Nesse caso qual é o mais usado e porque, ou cada um tem seu uso??

Vc ainda pode fazer usando rbs com porta SFP, e ainda ter todas as funções da rb.
Perfeito, isso ja vi, mas aqui é onde tenho mais duvidas pela variedade de opções que existem, por exemplo:
1 - Os gbic tem uma infinidade, como devo guiar-me para escolher o correto para cada situação:
2 - Qualquer fibra é compativel (respeitando o monomodo e multimodo) com qualquer Gbic?? varia só o conector??
3- Como é a intercompatibilidade dos gbics com RB e Switches gerenciaveis:

Obs.: o pouco que sei sobre isso é que, me parece, cada Gbic é pra uma largura de banda, tipo 1gb, 5gb, 10Gb, correto?

Conectores isso depende do equipamento, alguns ja vem com sfp embutidos, bastando pegar um cordão optico cortar e fazer a fusão na fibra que vc deseja usar, se vc for usar rb, ai basta comprar um cordão com duas pontas SFP e fazer o mesmo cortar e fazer a fusão.

SFP se vc for fazer um ptp ou uma rede pon com mais de 10km vc deve comprar SFP modelo para 20km.
Tenho um SFP ( que peguei pra teste e curiosidade) onde tem um conector numa ponta, que entra num módulo Gbic e na outra tem outro conector diferente, provavelmente estava numa caixa de conversão.

Mais algos?

---

Edmar, agradeço muito e coloquei em vermelho pra ver se esta correto:

Sim, veja, o básico do funcionamento entendi, a questão é que tem muita variedade de equipos e conectores, o que acaba deixando-me confuso num primeiro momento, se pudesse me mostrar, pode ser com um link do ML mesmo, tipo assim, só pra entender:
Pra um PTP com custo beneficio hoje usamos isso:
conector tal:.....
cabo tal:....
RB ou caixa de conversão tal:.....

Te agradeceria pela paciencia

Bom topico

Ótimo tópico. Estou observando. Se o pessoal colocar uma lista de compras, vou colocar aqui o esquema para discutirmos

Gostaria de saber como vcs estão tratando a questão manutenção em fibra. estão terceirizando a manutenção, estão adquirindo equipamentos como OTDR e maquina de fusão, ou estão fazendo emendas mecânicas, partilhem suas experiências.

Otimo, topico.. estou acompanhando pois tb estou estudando sobre fibra...

Seguindo

Ola,

Hoje no momento, só não temos a OTDR, mas, já estamos providenciando. Como sabem são equipamentos a preço de um carro.
Usamos conectores SC e conversores KSFD1120 A e B da Intelbras de 20KM. Já temos uns 22Km de F.O pela cidade.

Citação:

---

Postado originalmente por csjuniormga

Ótimo tópico. Estou observando. Se o pessoal colocar uma lista de compras, vou colocar aqui o esquema para discutirmos

---

Então compartilha ai, coloca o esquema.
O que mais me deixa confuso é a graqnde variedade de conectores e equipamentos a disposição.
Qual é o padrão?? para PTP e para PTMP??

Citação:

---

Postado originalmente por vaizard

Ola,

Hoje no momento, só não temos a OTDR, mas, já estamos providenciando. Como sabem são equipamentos a preço de um carro.
Usamos conectores SC e conversores KSFD1120 A e B da Intelbras de 20KM. Já temos uns 22Km de F.O pela cidade.

---

Esse conector SC é o de emenda mecanica né, o que é reutilizável correto?? qual o esquema que estão usando para PTP, ja compram o cabo no tamanho conectorizado ou vão emendando?? nas emendas, visto que parecem que as estão fazendo mecanicamente, estão usando o que?? é PTP ou no meio do caminho aproveitam para fazer derivações?? dai o esquema ja muda né?

@gabrielest
Respondendo sua perguntas em vermelho

1- ipo de fibra, basicamente vc tem dois tipos de fibras, indoor e outdoor
Fibras indoor são os cordões que vc vai usar no armario.
Seriam aqueles cabinhos finos também conhecidos como cabo drop correto?
Esses cabinhos que citei são cordões opticos mesmo.
Cabo Drop é o cabo que vai da caixa no poste até a casa do cliente.
Ai vc tem 3 tipos basicos
Cabo drop low friction - muito bom leve, seu formato parece um cabo FE de telefone, ele normalmente tem 1 guia metalica 1 ou 2 fibras 2 elementos de tração (aramida).

Essas fibras supra-citadas ai, atualmente, qual é um bom fabricante com custo beneficio bom. Vi que tem algumas que vem até com guia de cabo de aço
Ola um bom fornecedor e fabricante é a Prysmian Dacra, fibras de boa qualidade e preço
Na dentro da cidade vc vai usar apenas cabos do tipo AS 80, redondo, para nao precisar espinar.
Os cabos que vão da caixa de atendimento ao cliente vc usa os cabos drop, o melhor custo beneficio é o drop low friction que é o indicado para usar com conectores sc-apc reutilizavel

Porque?? teoricamente se vou interligar um ponto a outro (sem fazer derivações no meio do caminho claro) uma só não seria suficiente?? ou é por causa da atenuação??
A atenuação das fibras é mesmo para 1 fibra ou para 128 fibras.
A questão é assim, vc tera que fazer o projeto com engenheiro para usar os postes para lancar os cabos, se vc fizer o projeto de 1 cabo drop, vc para trocar ele por 1 de 36 fibras tera que fazer o projeto todo de novo, por isso é melhor fazer o projeto com cabo certo.
Se vc passar um cabo com 12 fo, hj vc vai usar ptp, mas digamos que mes que vem vc compre uma olt, vc pode usar as demais fibras para derivar e atender clientes, e o preço de um cabo de 1 fibra para o de 12 fibras acredite é pouca coisa.

Ok, mas uma pergunta: - pelo que vi tem sistema de transmissão que usa laser e outro que usa led, esta correto??, se assim for óbvio que um não seria compativel com o outro. Nesse caso qual é o mais usado e porque, ou cada um tem seu uso??.
Cada qual com sua aplicação ai teria que estudar sobre eles.
Mas não se apegue a isso senao vc fica doido e nao faz projeto.

Perfeito, isso ja vi, mas aqui é onde tenho mais duvidas pela variedade de opções que existem, por exemplo:
1 - Os gbic tem uma infinidade, como devo guiar-me para escolher o correto para cada situação:
2 - Qualquer fibra é compativel (respeitando o monomodo e multimodo) com qualquer Gbic?? varia só o conector??
3- Como é a intercompatibilidade dos gbics com RB e Switches gerenciaveis:
O modelo de gbic vai depender do ativo que vc for usar, tem equipamentos que são compativeis apenas com com suas marcas.
Se vc precisa de uma distancia superior a 10km compre gbic de 20km
O modelo em Gigabit, não compre menor que 10G, pois o custo dele para os menores não são significativas, e 99% dos equipamentos pedem esse modelo ou superior.


Adaptadores gbic e sfp não tem como dizer qual usar pois depende do ativo, onde vai.

Esse convesor de midia para fazer um ptp, numa ponta vai esse cs111, e na outra ponto o lado B que se nao me engano cs112, dispensa o uso de gbic vc vai colocar comprar um cordão com 2 pontas cortar ele e fazer a fusão na fibra que faz o ptp, o tamanho do cordão depende do seu armario, ou seja onde fica a ponta do cabo que vem da rua.
link conversor
http://produto.mercadolivre.com.br/M...1cs-brinde-_JM
link cordão
http://produto.mercadolivre.com.br/M...tros-2flex-_JM

Sobre os conectores basicamente funciona assim.
Equipamentos que precisam de conector sc upc
Olt
Conversores de midia
outros consultar o manual do que vc comprar

Onde usar sc apc
caixas de atendimento
ONU

Emenda mecanica, é uma pecinha que precisa de uma prensa fiberlock para fechar a emenda. funciona bem mas não como a fusão e custo se comparado ao custo por fusão fica bem superior, e é bem chato de fazer.

Link emenda mecanica
http://produto.mercadolivre.com.br/M...i-10-pecas-_JM
Link prensa fiberlock
http://produto.mercadolivre.com.br/M...rsal-3m-nf-_JM

demais ferramentas necessárias para o trabalhos é os mesmo para fusão

Como o @gabrielest mostrou duvidas segue alguns

Suportes Dieletrico
Anexo 58257Anexo 58258Anexo 58259

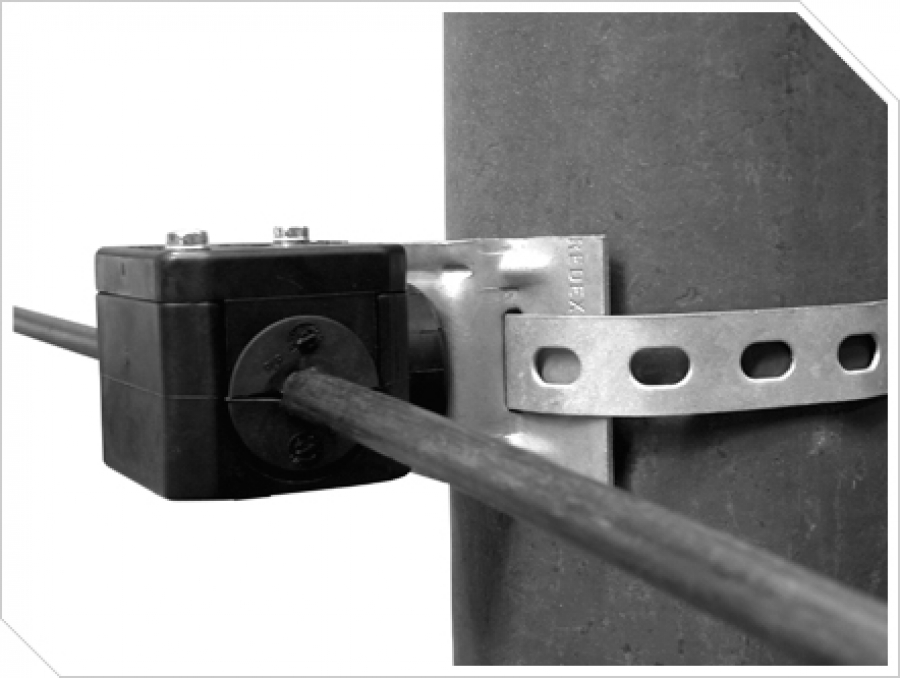

Elementos de ancoragem começo e final de cabo de fibra
LaçoAnexo 58261 Ratinho Anexo 58262

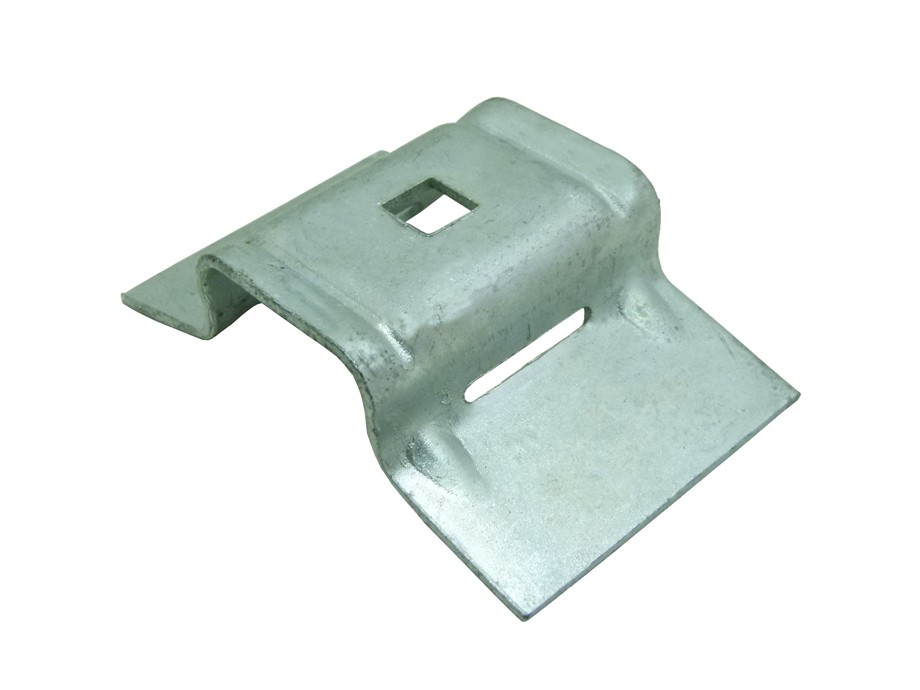

Ferragens necessárias
BAP Anexo 58263Olhal Reto Anexo 58264Suporte reforçado Anexo 58268Parafuso para fixar olhal ou suporte dieletrico ao suporte reforçado Anexo 58269
Conectores sc apc usados em caixas de atendimento e na ponta do cliente, sc upc usados no rack na instalação da olt, conectores reutilizaveis são usados diretamente no cabo drop low friction, no drop fig 8 ou redondo precisa ser com fusão.

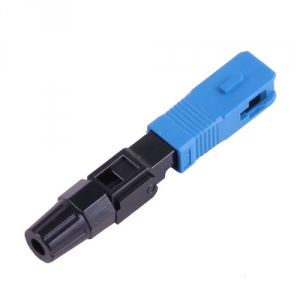

SC APC Anexo 58270 sc apc reutilizavel Anexo 58271 adaptador sc apc Anexo 58272
SC UPC Anexo 58273 sc upc reutilizavel Anexo 58274 adaptador apc Anexo 58275
Cordões opticos - patch cords
apc/apc Anexo 58276 upc/upcAnexo 58278 apc/upc Anexo 58277

Caixa de FTTH - Fiber To The Home atendimento, de onde sai para o cliente

Conectorizada Anexo 58295 ela sem os conectores vc faz as fusoes

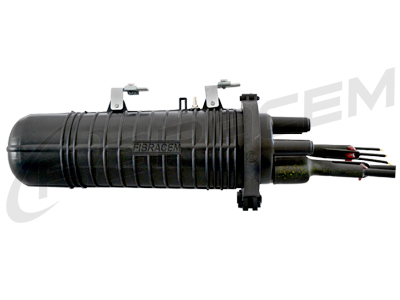

Caixas de Emendas opticas, vc usa do cabo de distribuição principal para os cabos que vai a caixa de FTTH
Anexo 58296 Anexo 58297

Spliter Optico divisor de sinal da fibra em rede PON - Gpon ou Epon, eles vão de 1x2 até 1x36.

Spliter conectorizado basta colocar o adaptador e conectar o outro cabo Anexo 58291
Spliter sem conector uso de maquina de fusão Anexo 58292

DIO - Distribuidor Interno Optico
DIO para Rack ou armario Anexo 58293
DIO para cliente ou Roseta, vc entra com cabo da rua e sai com cordão ate a ONU do cliente. Anexo 58294

Cabos Opticos
Rede de Distribuição ou FEED AS 80 ou AS 120 Anexo 58279
Cabo Drop fig 8 colocação de conector por fusão Anexo 58280
Cabo drop low friction conector por fusão ou reutilizavel Anexo 58281

Emenda por Maquina de fusão Anexo 58282
Emenda mecanica Anexo 58283 kit para fazer emenda mecanica Anexo 58284

Demais ferramentas

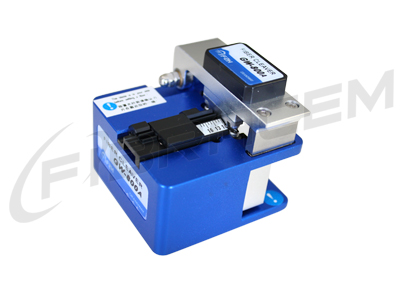

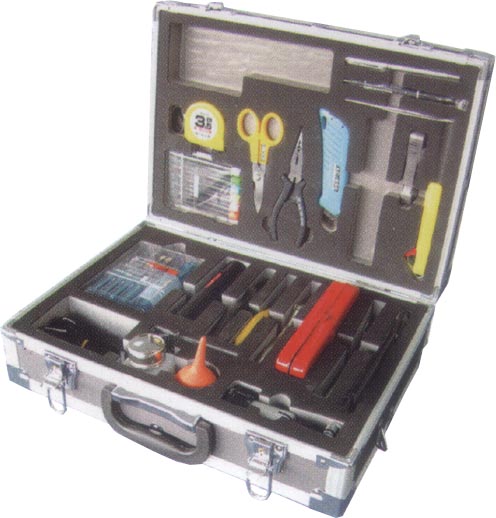

Clivador de Precisão Anexo 58285 kit de ferramentas trabalho com fibra

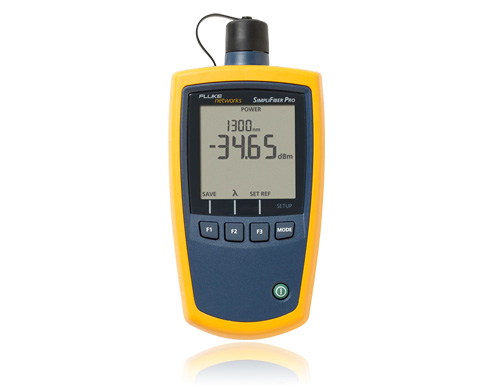

Anexo 58286 Power meter medir sinal da fibra Anexo 58287otdr quase não usa Anexo 58288 Caneta lazer para sinalizar fibra Anexo 58289 camisa de puxamento para esticar cabos AS 120 Anexo 58290

Se faltar algo, e alguem sugerir posso editar e adicionar

Citação:

---

Postado originalmente por edmarmega

@gabrielest
Respondendo sua perguntas em vermelho

1- ipo de fibra, basicamente vc tem dois tipos de fibras, indoor e outdoor
Fibras indoor são os cordões que vc vai usar no armario.
Seriam aqueles cabinhos finos também conhecidos como cabo drop correto?
Esses cabinhos que citei são cordões opticos mesmo.
Então no caso seriam esses aqui né:
http://produto.mercadolivre.com.br/M...ibra-otica-_JM
que também são conhecidos como splitter, correto?

Cabo Drop é o cabo que vai da caixa no poste até a casa do cliente.
Ai vc tem 3 tipos basicos
Cabo drop low friction - muito bom leve, seu formato parece um cabo FE de telefone, ele normalmente tem 1 guia metalica 1 ou 2 fibras 2 elementos de tração (aramida).
No caso seria desse tipo aqui??
http://produto.mercadolivre.com.br/M...ca-externa-_JM


Essas fibras supra-citadas ai, atualmente, qual é um bom fabricante com custo beneficio bom. Vi que tem algumas que vem até com guia de cabo de aço
Ola um bom fornecedor e fabricante é a Prysmian Dacra, fibras de boa qualidade e preço
Na dentro da cidade vc vai usar apenas cabos do tipo AS 80, redondo, para nao precisar espinar.
Os cabos que vão da caixa de atendimento ao cliente vc usa os cabos drop, o melhor custo beneficio é o drop low friction que é o indicado para usar com conectores sc-apc reutilizavel
Que no caso é esse aqui:
http://produto.mercadolivre.com.br/M...ca-externa-_JM

se não for me passa um link pra eu poder visualizar por favor.

Porque?? teoricamente se vou interligar um ponto a outro (sem fazer derivações no meio do caminho claro) uma só não seria suficiente?? ou é por causa da atenuação??
A atenuação das fibras é mesmo para 1 fibra ou para 128 fibras.
A questão é assim, vc tera que fazer o projeto com engenheiro para usar os postes para lancar os cabos, se vc fizer o projeto de 1 cabo drop, vc para trocar ele por 1 de 36 fibras tera que fazer o projeto todo de novo, por isso é melhor fazer o projeto com cabo certo.
Se vc passar um cabo com 12 fo, hj vc vai usar ptp, mas digamos que mes que vem vc compre uma olt, vc pode usar as demais fibras para derivar e atender clientes, e o preço de um cabo de 1 fibra para o de 12 fibras acredite é pouca coisa.
Ok, entendi perfeitamente, mas basicamente seria, 1 fibra = 1 via correto?, ou seja, se eu quiser fazer um PTP um cabo com uma monomodo de 1 via dá e sobra correto (esqueça aqui o futuro, só pra entender mesmo)??

Ok, mas uma pergunta: - pelo que vi tem sistema de transmissão que usa laser e outro que usa led, esta correto??, se assim for óbvio que um não seria compativel com o outro. Nesse caso qual é o mais usado e porque, ou cada um tem seu uso??.
Cada qual com sua aplicação ai teria que estudar sobre eles.
Mas não se apegue a isso senao vc fica doido e nao faz projeto.
ok, mas o mais usado hj em dia qual é (apenas para questão de compatibilidade)?

Perfeito, isso ja vi, mas aqui é onde tenho mais duvidas pela variedade de opções que existem, por exemplo:
1 - Os gbic tem uma infinidade, como devo guiar-me para escolher o correto para cada situação:
2 - Qualquer fibra é compativel (respeitando o monomodo e multimodo) com qualquer Gbic?? varia só o conector??
3- Como é a intercompatibilidade dos gbics com RB e Switches gerenciaveis:
O modelo de gbic vai depender do ativo que vc for usar, tem equipamentos que são compativeis apenas com com suas marcas.
Se vc precisa de uma distancia superior a 10km compre gbic de 20km
Blz, uma pergunta, se eu quiser usar um de 20km para 10km pode ou na fibra superdimensionar tem problema??, óbvio que o contrario não é viável correto?

O modelo em Gigabit, não compre menor que 10G, pois o custo dele para os menores não são significativas, e 99% dos equipamentos pedem esse modelo ou superior.


Adaptadores gbic e sfp não tem como dizer qual usar pois depende do ativo, onde vai.
Perfeito, ai basicamente depende da compatibilidade dos ativos (aparelhos) com o Gbic. Uma pergunta ainda sobre Gbic:
- Ja vi Gbic com dois conectores de fibra espetados e outros com apenas 1 espetado, seria no caso pra fibra multimodo (2 vias) e monomodo (1 via) é isso??

Esse convesor de midia para fazer um ptp, numa ponta vai esse cs111, e na outra ponto o lado B que se nao me engano cs112, dispensa o uso de gbic vc vai colocar comprar um cordão com 2 pontas cortar ele e fazer a fusão na fibra que faz o ptp, o tamanho do cordão depende do seu armario, ou seja onde fica a ponta do cabo que vem da rua.
link conversor
http://produto.mercadolivre.com.br/M...1cs-brinde-_JM
link cordão
http://produto.mercadolivre.com.br/M...tros-2flex-_JM

Aqui vc foi perfeitamente claro, te agradeço, no caso compra-se apenas um cordão porque aproveita ele dos dois lados do PTP né? e essa fusão, tem como ser mecanica ou só na máquina (que custa um carro), ouvi falar de uns kits da 3M que tão bem legais??

Sobre os conectores basicamente funciona assim.
Equipamentos que precisam de conector sc upc
Olt
Conversores de midia
outros consultar o manual do que vc comprar

Onde usar sc apc
caixas de atendimento
ONU

Emenda mecanica, é uma pecinha que precisa de uma prensa fiberlock para fechar a emenda. funciona bem mas não como a fusão e custo se comparado ao custo por fusão fica bem superior, e é bem chato de fazer.

Link emenda mecanica
http://produto.mercadolivre.com.br/M...i-10-pecas-_JM
Link prensa fiberlock
http://produto.mercadolivre.com.br/M...rsal-3m-nf-_JM

demais ferramentas necessárias para o trabalhos é os mesmo para fusão

ok, obrigado mas diga-me, hoje em dia qual é uma máquina de fusão que tenha uma boa relação custo x beneficio?? qual é a manutenção e vida útil dessas máquinas??

---

Agora vou colocar em Azul...kkkkk

Uhm....
Te agradeço Edmar, muito mesmo, mas acho que só vou conseguir ver amanha pq o site não ta carregando nada de imagem, acho que ta sobrecarregado

faz um curso aqui com engenheiro Manuel

http://www.ccatconsultores.com.br/#box1

eu fiz, pegue apenas o modulo 1 se nao vai trabalhar com fiberhome

Citação:

---

Postado originalmente por Pirigoso

faz um curso aqui com engenheiro Manuel

http://www.ccatconsultores.com.br/#box1

eu fiz, pegue apenas o modulo 1 se nao vai trabalhar com fiberhome

---

Poxa pirigoso,
TE agradeço, mas no momento esta fora de cogitação viajar pra isso...de qualquer forma obrigado

@gabrielest

Na verdade é o cordão optico com o conector SC. Precisa da maquina de fusão. No momento, a maioria dos pontos saem direto de nosso POP (temos 3 POPs na cidade.) para o cliente PJ, ou para o ponto de rota rede UTP.

Dependendo da necessidade, instalamos uma caixa telecom no poste, colocamos uma RB (450G ou 1100 a depender da necessidade), cascateamos dali pra frente..

Tenho um senário e também estou interessado em saber o que seria ideal utilizar, preciso de fazer um PTP da minha loja ate uma torre minha, essa distancia é de 4km, estou pensando em comprar um par de RB260GS e queria um modo de conector que não precisa de fazer fusão, existe esse conector? pois não tenho maquina de fusão e é apenas para um serviço.

Pirigoso, eu estou trabalhando com radio e quero entrar com fibra.... esse curso que vc indica vai me deixar apto?

obrigado

Charles

Citação:

---

Postado originalmente por Pirigoso

faz um curso aqui com engenheiro Manuel

http://www.ccatconsultores.com.br/#box1

eu fiz, pegue apenas o modulo 1 se nao vai trabalhar com fiberhome

---

Citação:

---

Postado originalmente por infor3

Tenho um senário e também estou interessado em saber o que seria ideal utilizar, preciso de fazer um PTP da minha loja ate uma torre minha, essa distancia é de 4km, estou pensando em comprar um par de RB260GS e queria um modo de conector que não precisa de fazer fusão, existe esse conector? pois não tenho maquina de fusão e é apenas para um serviço.

---

Então,
Esse é um scenario interessante, é justamente uma das minha duvidas.
Até onde entendi nessecaso seria o cabo de fibra + um cordão de fibra conectorizado, dai esse cordão se corta no meio. uma ponta fica no SFP e a ponta cortada se faz a fusão no cabo de fibra ( esse processo é feito dos dois lados).

Citação:

---

Postado originalmente por gabrielest

Então,
Esse é um scenario interessante, é justamente uma das minha duvidas.
Até onde entendi nessecaso seria o cabo de fibra + um cordão de fibra conectorizado, dai esse cordão se corta no meio. uma ponta fica no SFP e a ponta cortada se faz a fusão no cabo de fibra ( esse processo é feito dos dois lados).

---

Tem os conectores mecânicos para fibra com fibra e os mecânicos para final da fibra. Para realizar o serviço, alem dos conectores precisa de alguns equipamento como o clivador faixa de 400 reais, alicate de decapitar f.o 160 reais.

Link de 10 conectores mecânicos fibra fibra: http://produto.mercadolivre.com.br/M...i-10-pecas-_JM

Verificar as especificações da fibra que vai usar.

Citação:

---

Postado originalmente por vaizard

tem os conectores mecânicos para fibra com fibra e os mecânicos para final da fibra. Para realizar o serviço, alem dos conectores precisa de alguns equipamento como o clivador faixa de 400 reais, alicate de decapitar f.o 160 reais.

Link de 10 conectores mecânicos fibra fibra: http://produto.mercadolivre.com.br/m...i-10-pecas-_jm

verificar as especificações da fibra que vai usar.

---

por esses conectores eu não precisaria de fazer fusão? é isso que to precisando, os equipamento de clivar e decapar eu sei que vou ter que compra mesmo mas so a maquina que eu nao queria comprar agora, então no meu caso posso fazer isso né?

Citação:

---

Postado originalmente por infor3

por esses conectores eu não precisaria de fazer fusão? é isso que to precisando, os equipamento de clivar e decapar eu sei que vou ter que compra mesmo mas so a maquina que eu nao queria comprar agora, então no meu caso posso fazer isso né?

---

Correto.

Obs: Você falou que são uns 3Km, sendo assim é bom deixar sobra de 500 em 500 metros. Vai que um caminhão arrebenta sua fibra ai ja sabe né.

Ok, entendi perfeitamente, mas basicamente seria, 1 fibra = 1 via correto?, ou seja, se eu quiser fazer um PTP um cabo com uma monomodo de 1 via dá e sobra correto (esqueça aqui o futuro, só pra entender mesmo)??
Isso 1 fibra monomodo da para fazer um regaço, vc pode colocar 1rb com sfp de cada lado, e nessa fibra vc pode passar trocentos tipos de trafegos separados por vlan, vc pode ter 1 fibra varias vlans com gateways separados.

ok, mas o mais usado hj em dia qual é (apenas para questão de compatibilidade)?
a mais usada é o lazer por alcance, mas sobre compatibiladade vc nao tem como usar led com lazer seria o mesmo que querer conectar 2.4 em 5.8 ghz, vc tem que ter em mente que vc tem que comprar equipamentos da mesma marca para as duas pontas da fibra, marcas diferentes nao conversam.

Blz, uma pergunta, se eu quiser usar um de 20km para 10km pode ou na fibra superdimensionar tem problema??, óbvio que o contrario não é viável correto?
Sem problemas em usar o de 20km em menor distancia, pois o sinal fica dentro cabo.

Perfeito, ai basicamente depende da compatibilidade dos ativos (aparelhos) com o Gbic. Uma pergunta ainda sobre Gbic:
- Ja vi Gbic com dois conectores de fibra espetados e outros com apenas 1 espetado, seria no caso pra fibra multimodo (2 vias) e monomodo (1 via) é isso??
exatamente, a fibra multimodo vc pode esquecer que ela existe, pois 99,9% dos equip fabricados hj é monomodo.

Aqui vc foi perfeitamente claro, te agradeço, no caso compra-se apenas um cordão porque aproveita ele dos dois lados do PTP né? e essa fusão, tem como ser mecanica ou só na máquina (que custa um carro), ouvi falar de uns kits da 3M que tão bem legais??
o ideal é por maquina de fusão de mesmo, pois tem a questão do alinhamento das fibras, pode ser que o diametro da fibra do cordão e do cabo não seja iguais, e isso pode dar percas grandes, numa fusão a perca é de 0,8 db na emenda mecanica é sempre maior que 2 db, no max 3db se der 3db fica pessimo o link.

ok, obrigado mas diga-me, hoje em dia qual é uma máquina de fusão que tenha uma boa relação custo x beneficio?? qual é a manutenção e vida útil dessas máquinas??
alguns amigos meus tem essa maquina e é muito boa, eu vou comprar dessa tb, inclusive o curso que fiz de ftth foi com uma dessa. http://www.flytec.com.py/?inc=view&p...SION%20SPLICER

ps. da uma olhada la em cima que consegui colocar as imagens

vc pode ver com empresas na sua regiao e pagar para fazer a fusão, aqui no pr cada fusão custa a media de 15,00 a 30,00 dependendo da quantidade

Citação:

---

Postado originalmente por infor3

por esses conectores eu não precisaria de fazer fusão? é isso que to precisando, os equipamento de clivar e decapar eu sei que vou ter que compra mesmo mas so a maquina que eu nao queria comprar agora, então no meu caso posso fazer isso né?

---

Sobre essas emendas mecanicas sem fusão, a atenuação nem sempre é grande (Comparado a fusão é até 100% maior, mas ainda é baixa o suficiente), o que elas tem é mais reflexo na parte clivada, é o "retorno", a perda do retorno deve ser a maior possível (Ou seja, deve refletir o mínimo possível no ponto onde a lambda foi cortada, deve "perder no retorno" o máximo possível, mais de 50dB. Se for menos de 20dB de perda no reflexo é um conector chines de US$ 1).

Onde precisa velocidade alta isso pode ser um problema, derruba o throughput e não é por atenuação. Mas em coisa pouca tipo 100Mbps acho que é tranquilo.

Esse problema também pode existir em splitter ou demux barato, tem opção barata pra tudo no mercado mas dependendo do cenário elas atrapalham demais, pra evitar isso é só lembrar sempre das propriedades da luz, o reflexo e atenuação em superfície opaca (Mal lixada) e o reflexo que vai quicando pelas beiradas (Tipo caleidoscopio).

Citação:

---

Postado originalmente por edmarmega

Ok, entendi perfeitamente, mas basicamente seria, 1 fibra = 1 via correto?, ou seja, se eu quiser fazer um PTP um cabo com uma monomodo de 1 via dá e sobra correto (esqueça aqui o futuro, só pra entender mesmo)??
Isso 1 fibra monomodo da para fazer um regaço, vc pode colocar 1rb com sfp de cada lado, e nessa fibra vc pode passar trocentos tipos de trafegos separados por vlan, vc pode ter 1 fibra varias vlans com gateways separados.

ok, mas o mais usado hj em dia qual é (apenas para questão de compatibilidade)?
a mais usada é o lazer por alcance, mas sobre compatibiladade vc nao tem como usar led com lazer seria o mesmo que querer conectar 2.4 em 5.8 ghz, vc tem que ter em mente que vc tem que comprar equipamentos da mesma marca para as duas pontas da fibra, marcas diferentes nao conversam.

Blz, uma pergunta, se eu quiser usar um de 20km para 10km pode ou na fibra superdimensionar tem problema??, óbvio que o contrario não é viável correto?
Sem problemas em usar o de 20km em menor distancia, pois o sinal fica dentro cabo.

Perfeito, ai basicamente depende da compatibilidade dos ativos (aparelhos) com o Gbic. Uma pergunta ainda sobre Gbic:
- Ja vi Gbic com dois conectores de fibra espetados e outros com apenas 1 espetado, seria no caso pra fibra multimodo (2 vias) e monomodo (1 via) é isso??
exatamente, a fibra multimodo vc pode esquecer que ela existe, pois 99,9% dos equip fabricados hj é monomodo.

Aqui vc foi perfeitamente claro, te agradeço, no caso compra-se apenas um cordão porque aproveita ele dos dois lados do PTP né? e essa fusão, tem como ser mecanica ou só na máquina (que custa um carro), ouvi falar de uns kits da 3M que tão bem legais??
o ideal é por maquina de fusão de mesmo, pois tem a questão do alinhamento das fibras, pode ser que o diametro da fibra do cordão e do cabo não seja iguais, e isso pode dar percas grandes, numa fusão a perca é de 0,8 db na emenda mecanica é sempre maior que 2 db, no max 3db se der 3db fica pessimo o link.

ok, obrigado mas diga-me, hoje em dia qual é uma máquina de fusão que tenha uma boa relação custo x beneficio?? qual é a manutenção e vida útil dessas máquinas??
alguns amigos meus tem essa maquina e é muito boa, eu vou comprar dessa tb, inclusive o curso que fiz de ftth foi com uma dessa. http://www.flytec.com.py/?inc=view&p...SION%20SPLICER

ps. da uma olhada la em cima que consegui colocar as imagens

---

Edmar,
Te agradeço pelas dicas e paciencia, conseguiu clarear bem as duvidas, mas ainda tenho algumas perguntas:
1 - A máquina de fusão, dei uma olhada, parece bacana, o problema é que o valor é em dólar e lá, aqui deve sair um tiro né?... outra coisa, aquele detalhe do eletrodo, onde esta escrito lifetime seria a quantidade de fusões que ele suporta, depois tem que trocar ou comprar outra máquina?? é só o eletrodo que desgasta ou tem mais peças??

2 - Quando falam (como o colega ai acima) de conectores mecanicos para fibra e pra fim de fibra, na verdade ele esta querendo dizer os conectores de emendas e os terminais correto?

3-uma duvida, se por acaso eu fizesse um ptp de 10km e no meio quisesse fazer um entroncamento, ai entra aquela historia de um cabo com mais fibras correto? mas a questão seria, o que uso nesse entroncamento (considerando que é só uma derivação e não um ponto de atendimento ao cliente) e, mais importante, precisaria de energia nesse ponto?

Citação:

---

Postado originalmente por charlespjo

Pirigoso, eu estou trabalhando com radio e quero entrar com fibra.... esse curso que vc indica vai me deixar apto?

obrigado

Charles

---

vai te deixar apt a resolver qualquer problema, mas nao te explica o campo como prender um cabo AS ou um Drop

@gabrielest bom dia

Edmar,
Te agradeço pelas dicas e paciencia, conseguiu clarear bem as duvidas, mas ainda tenho algumas perguntas:
1 - A máquina de fusão, dei uma olhada, parece bacana, o problema é que o valor é em dólar e lá, aqui deve sair um tiro né?... outra coisa, aquele detalhe do eletrodo, onde esta escrito lifetime seria a quantidade de fusões que ele suporta, depois tem que trocar ou comprar outra máquina?? é só o eletrodo que desgasta ou tem mais peças??
--- Link busca ML preço a media de 14.000,00, a orientek é boa, sim lifetime é a quantidade de fusões do eletrodo, caso precise basta trocar o mesmo, alguns amigos, compraram a maquina e algum tempo depois compraram o eletrodo por garantia, vai que daqui uns 3 a 4 anos quando der o fim de vida desse nao encontre no mercado.

2 - Quando falam (como o colega ai acima) de conectores mecanicos para fibra e pra fim de fibra, na verdade ele esta querendo dizer os conectores de emendas e os terminais correto?
--- Não ele ta falando de emenda mecanica mesmo, da uma olhada no post que fiz com as fotos, é uma pecinha de metal e precisa das ferramentas de trab com fibra mais uma prensa fiberlock.

3-uma duvida, se por acaso eu fizesse um ptp de 10km e no meio quisesse fazer um entroncamento, ai entra aquela historia de um cabo com mais fibras correto? mas a questão seria, o que uso nesse entroncamento (considerando que é só uma derivação e não um ponto de atendimento ao cliente) e, mais importante, precisaria de energia nesse ponto?
--- Sim se for tirar outro ptp um cabo com mais fibras, ai depende o que vc usar, se for ptp, vc vai colocar uma caixa de emenda uma da foto la em cima redonda e preta, e vai sangrar o cabo, sangrar o tubete, escolher uma fibra romper ela e emendar na fibra do caminho novo que vc fez

Citação:

---

Postado originalmente por edmarmega

@gabrielest bom dia

Edmar,
Te agradeço pelas dicas e paciencia, conseguiu clarear bem as duvidas, mas ainda tenho algumas perguntas:
1 - A máquina de fusão, dei uma olhada, parece bacana, o problema é que o valor é em dólar e lá, aqui deve sair um tiro né?... outra coisa, aquele detalhe do eletrodo, onde esta escrito lifetime seria a quantidade de fusões que ele suporta, depois tem que trocar ou comprar outra máquina?? é só o eletrodo que desgasta ou tem mais peças??
--- Link busca ML preço a media de 14.000,00, a orientek é boa, sim lifetime é a quantidade de fusões do eletrodo, caso precise basta trocar o mesmo, alguns amigos, compraram a maquina e algum tempo depois compraram o eletrodo por garantia, vai que daqui uns 3 a 4 anos quando der o fim de vida desse nao encontre no mercado.

2 - Quando falam (como o colega ai acima) de conectores mecanicos para fibra e pra fim de fibra, na verdade ele esta querendo dizer os conectores de emendas e os terminais correto?
--- Não ele ta falando de emenda mecanica mesmo, da uma olhada no post que fiz com as fotos, é uma pecinha de metal e precisa das ferramentas de trab com fibra mais uma prensa fiberlock.

3-uma duvida, se por acaso eu fizesse um ptp de 10km e no meio quisesse fazer um entroncamento, ai entra aquela historia de um cabo com mais fibras correto? mas a questão seria, o que uso nesse entroncamento (considerando que é só uma derivação e não um ponto de atendimento ao cliente) e, mais importante, precisaria de energia nesse ponto?
--- Sim se for tirar outro ptp um cabo com mais fibras, ai depende o que vc usar, se for ptp, vc vai colocar uma caixa de emenda uma da foto la em cima redonda e preta, e vai sangrar o cabo, sangrar o tubete, escolher uma fibra romper ela e emendar na fibra do caminho novo que vc fez

---

Pessoal me tirem uma dúvida? Começando agora trabalhar com fibra. Peguei uma empreiteira pra fazer o cabeamento pra nós; Estou com uma duvida::: Quando a fibra prncipal chegar na caixa de atendimento ela vai entrar e sair certo? Os conectores dentro da caixa o se for 12 fibras o certo é fazer 12 fusoes ou faz manual? Isso minha dúvida

Obrigado se alguem me responder agradeco

Pessoal me tirem uma dúvida? Começando agora trabalhar com fibra. Peguei uma empreiteira pra fazer o cabeamento pra nós; Estou com uma duvida::: Quando a fibra prncipal chegar na caixa de atendimento ela vai entrar e sair certo? Os conectores dentro da caixa o se for 12 fibras o certo é fazer 12 fusoes ou faz manual? Isso minha dúvida

Obrigado se alguem me responder agradeco

O certo é romper só a fibra que for usada a demais deixa seguir, economiza tempo e fusão

pessoal boa noite, uma duvida q me parece simples mas vamos lá, qual a distancia maxima a ser usada por uma drop mini low frick? sei la 1 fo? porque?

posso lançar um drop a tipo 150 metros (entre postes com vão de 40 metros entre eles) no final colocar um splitter tipo 1:2 por exemplo e lançar mais 150 metros para os dois lados?

Pode sim desde que use uma olt na saída e onus pra se conectar a elas

Pessoal. Exemplo se fazer o projeto com fibras de 12.. No caso só podemos ter 12 caixas de atendimento??

no meu projeto cada fibra = 8 caixas

Olá amigo, não entendi. Voce diz cada fibra é pra 8 caixas? usa splinter no caso? não dá muita perda? Obrigado pela resposta

No caso você pode usar splitter desbalanceado 5/95 ou 10/90.

Sim, 8 caixas com Splitter de 8 que podem ser trocados para 16.

8x8=64 ou 8x16=128 maximo de uma porta Pon

sugiro contratar alguém que faça um
projeto para vc ou procure estudar muito para conseguir entender.

importante e
adquirir conhecimento para facilitar sua vida.
