Processadores Parte 1

Avalie este Post de Blog
Introdução

O processador é o principal componente de um computador, sendo muitas vezes chamado de "cérebro da máquina". Isso porque é o processador que executa, com auxílio de dispositivos como memórias e discos rígidos, todas as operações no computador. Quando você ouve uma música em MP3, acessa a internet, escreve um texto, tudo é feito pelo processador. Este é o primeiro de três artigos, que mostrarão os principais conceitos envolvendo o processador e explicarão um pouco de seu funcionamento.
O processador em si
O processador é um chip responsável por buscar e executar instruções presentes na memória do computador. Ele também é conhecido por CPU (Central Processing Unit - Unidade Central de Processamento). As instruções (processos) que ele executa consistem em operações matemáticas e lógicas, além de operações de busca, leitura e gravação de dados. Um conjunto organizado de instruções, forma um programa. Todas essas operações são executadas na lingaguem de máquina, cuja complexidade não será explicada aqui.
Barramentos
Para que o computador possa oferecer recursos e possibilidades diversas de uso ao usuário, é necessário a utilização de dispositivos adicionais, como placas de vídeo e de som, modem, disco rígido, teclado, etc. Estes componentes são conhecidos como Dispositivos de Entrada (teclado e mouse, por exemplo) e Saída (placa de vídeo e som, por exemplo). Em inglês, utiliza-se a sigla I/O, de Input/Output.
http://www.infowester.com/img_art/celeron.gif
Para que o processador possa trabalhar com esses dispositivos, ele usa um barramento para se comunicar. Assim é possível que o processador envie informações (por exemplo, os dados para uma impressora, quando você pede para imprimir um arquivo) e receba (por exemplo, quando você digita algo no teclado). Esse barramento é conhecido como "barramento de dados" (ou data bus).
No entanto, quando o processador trabalha com a memória, ele faz uso de um "barramento de endereços" (também chamado de "clock externo"), pois através de um "endereço" é que o processador localizará os dados que precisa e que estão armazenados na memória do computador. É também por este barramento que o processador consegue determinar para qual dispositivo serão enviados os dados tratados. Seu valor é medido em Hz.
A foto ao lado, mostra a parte de baixo de um processador da linha Celeron, fabricado pelo Intel. Este, assim como a grande maioria dos processadores, possui terminais ou pinos de contato (vulgarmente chamados de "perninhas"). Cada um destes pinos possui uma função e trabalha com 1 bit por vez. Assim, quando se diz que o barramento de dados trabalha a 16 bits, isso quer dizer que, pelo menos teoricamente, o processador destina 16 "perninhas" para esta função. A mesma regra vale para o barramento de endereços, ou seja, este também trabalha com uma certa quantidade de pinos, correspondentes à quantidade de bits.
Sinais de controle
Os processadores atuais possuem vários pinos (no mínimo, 400). Somente analisando friamente a arquitetura de cada tipo de processador existente (tarefa iminente a engenheiros eletrônicos) é possível saber qual a função de cada um. Os processadores, no entanto, possui algumas funções-padrão, ou seja, encontráveis em praticamente todos os processadores, independente do fabricante. Estas são conhecidas como "sinais de controle" (ou "sinais digitais"), também correspondem a pinos no chip do processador e algumas delas são citadas abaixo:
MIO: sinal para indicar se a operação em questão é de acesso a memória ou de E/S;
RW: sinal para indicar se a operação em questão é de leitura ou gravação;
INT: sinal para que dispositivos externos possam interromper o processador para que ele efetue uma operação que não pode esperar. Por exemplo, quando o HD interrompe o processador para avisar o término de uma operação de leitura. Como existe somente um sinal INT, o processador opera em conjunto com um mecanismo denominado "Controlador de Interrupções" (que trabalha com as conhecidas IRQs). Como vários dispositivos podem requisitar o processador num mesmo instante, através deste controlador é possível realizar todas as operações de forma organizada;
NMI: sinal de interrupção especial, usado em emergências, onde a interrupção enviada por este sinal deve ser atendida prontamente. O NMI geralmente é usado informar erros relacionados a dados na memória;
INT A: sinal usado para que o processador informe que aceitou uma interrupção e que está aguardando que o dispositivo que a gerou passe as instruções;
VCC: entrada de corrente elétrica que alimenta os circuitos internos do processador (pode haver vários VCC no processador);
GND: sinal usado para controle de energia (como se fosse um fio-terra). Também pode ser encontrados vários deste sinal no processador;
RESET: sinal ligado ao botão RESET do gabinete do computador. Ao ser ativado, o processador pára o que está fazendo e inicia as operações novamente, como se o usuário tivesse acabado de ligar a máquina;
CLOCK: este recebe um sinal digital usado internamente para sincronizar todo o funcionamento do processador. Você verá mais sobre clock posteriormente, noutro artigo;

http://www.infowester.com/img_art/amdk6.gif

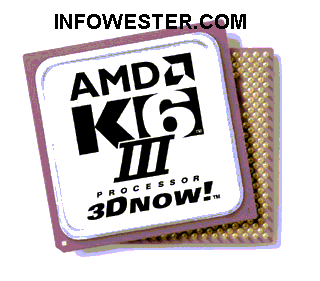

Processador AMD K6 III
